  在流体输送类设备的选型与结构设计工作中,罗茨式容积泵的三维建模往往需要兼顾腔体密封性能、转子啮合精度与外接管路的适配性,本次呈现的结构模型完全围绕工程实际安装需求搭建,可直接用于同类设备的改型设计参考。从实际应用场景来看,这类正排量凸轮泵最早在二冲程柴油动力装置的增压回路中大量应用,早年底特律系列柴油机的进气增压单元就采用了近似结构,靠一对同步反向转动的叶形转子,在腔体内形成连续变化的密闭容腔,把进气侧的流体持续推送至排气侧,不会像离心式泵那样随出口压力升高出现流量大幅衰减的问题,在需要稳定流量输出的低压气体输送、小粘度流体增压工况下适配性极强,除了内燃机增压场景,在四冲程奥托循环发动机的机械增压单元、粉体气力输送管路、污水处理曝气回路中也能见到同结构设备的身影,动力输入侧通常通过三角带、滚子链或者齿轮副直接和动力输出曲轴连接,不需要额外配置复杂的减速机构,整体传动链路短,维护点少。

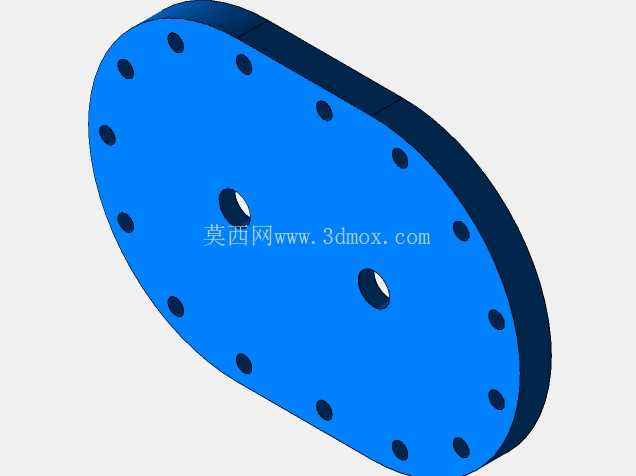

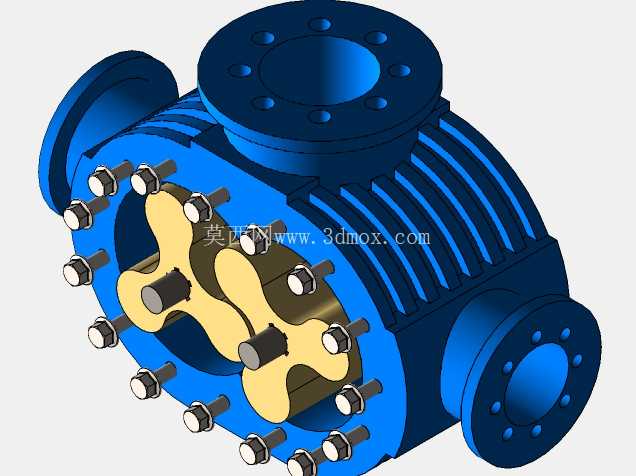

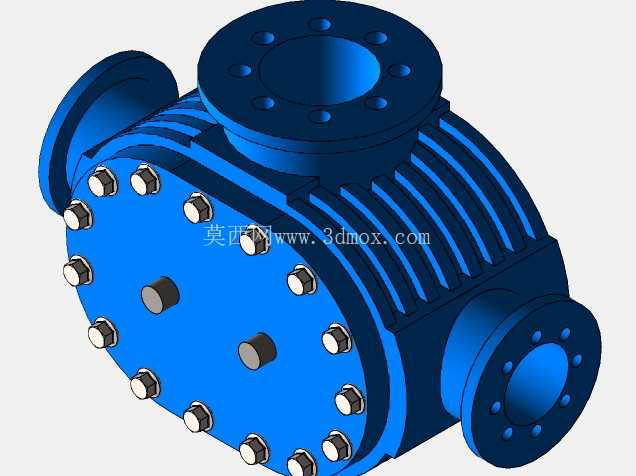

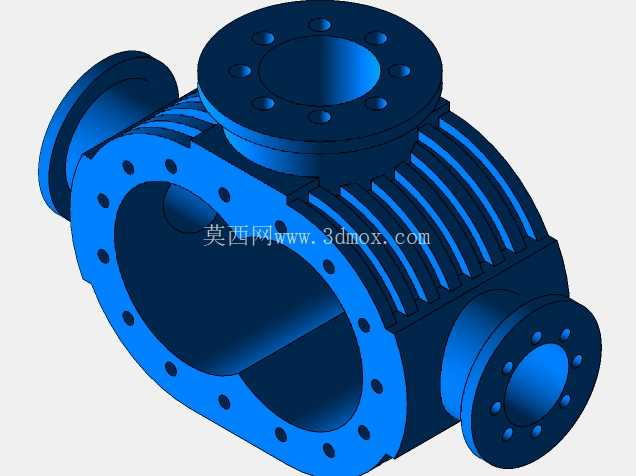

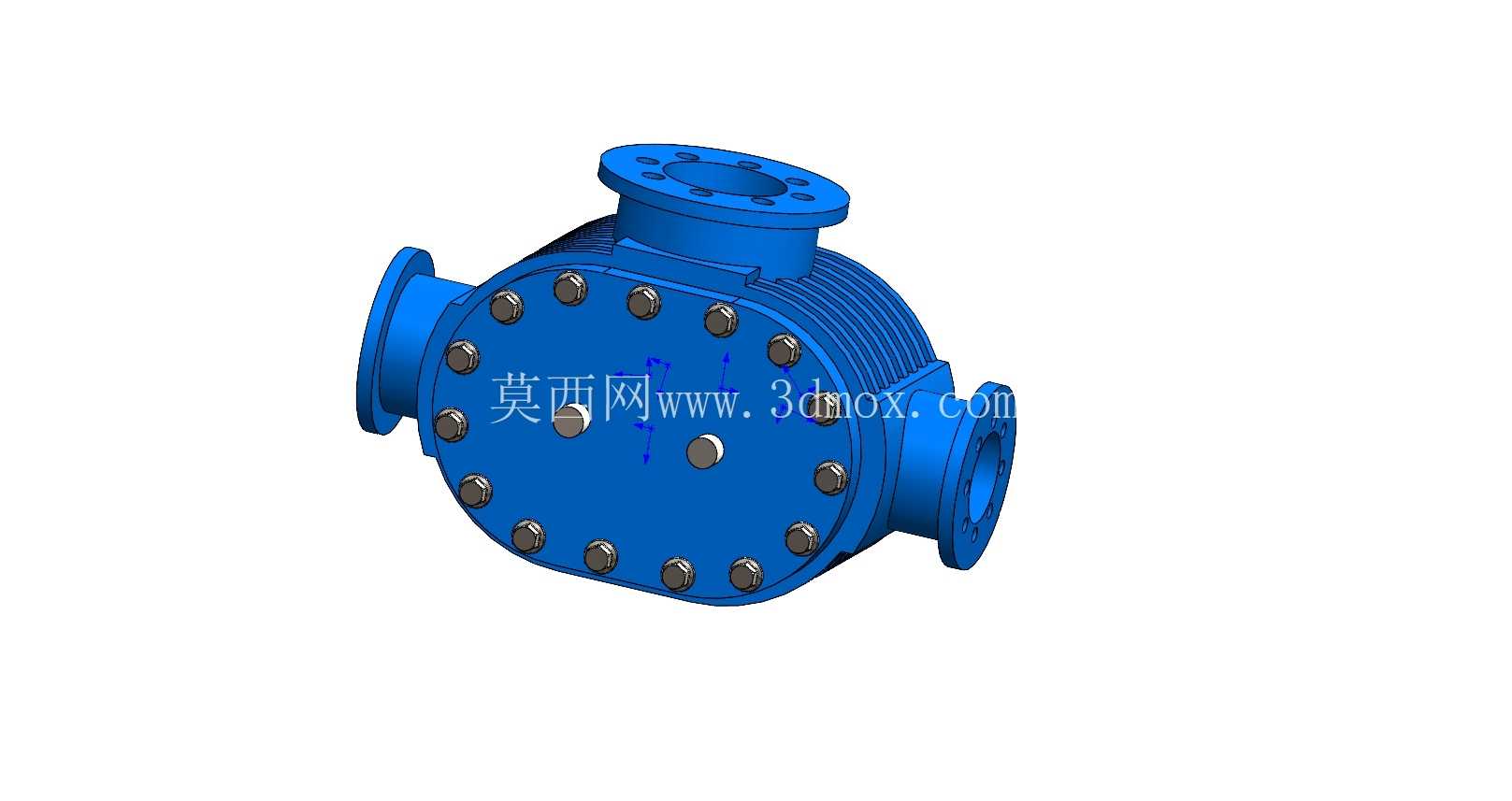

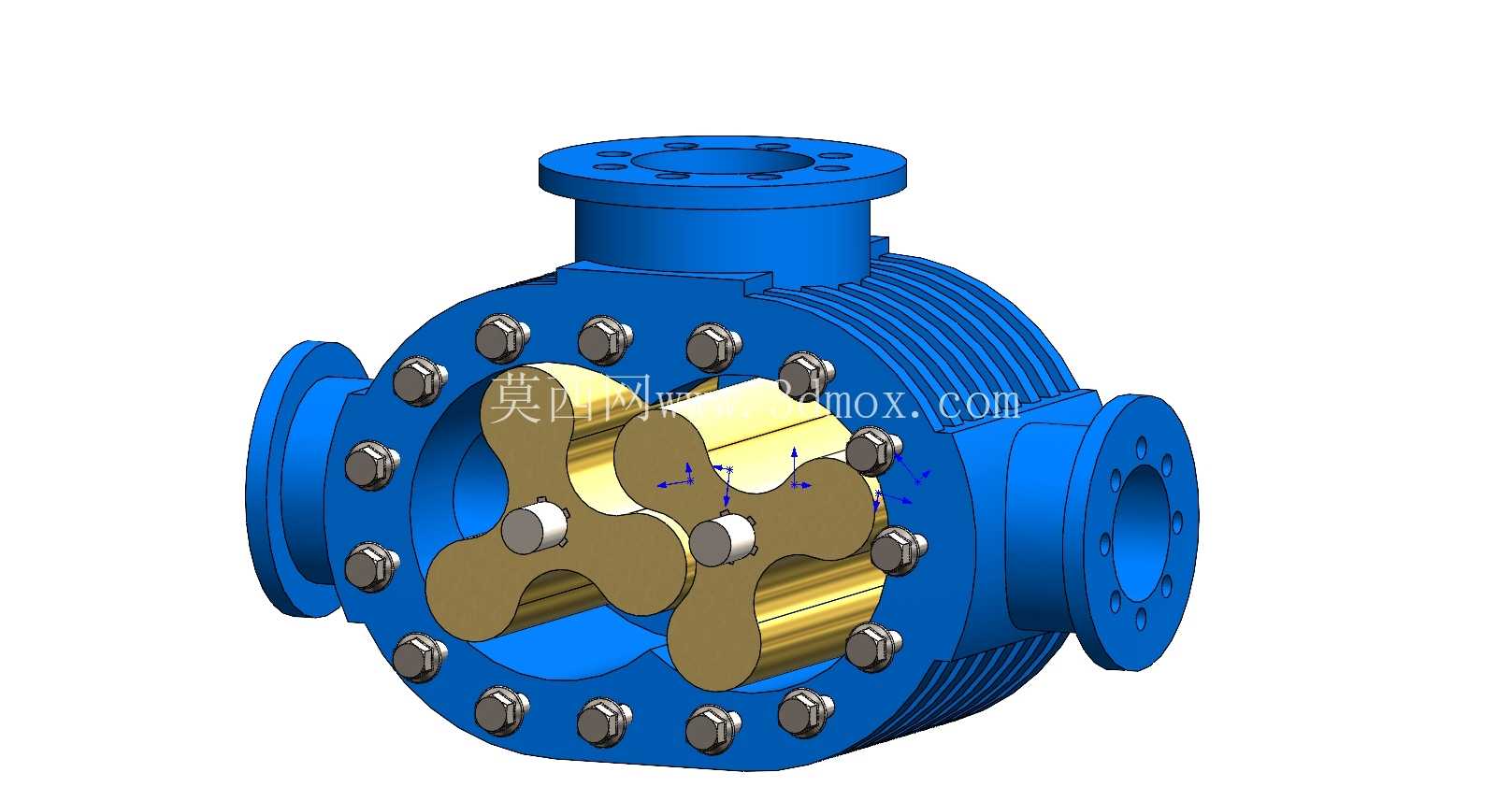

  从结构设计思路来看,模型的腔体采用了分体式端盖结构,端盖与主腔体之间沿转子圆周方向均匀布置了一圈紧固螺栓,这种排布方式能让密封面的压紧力均匀分布,避免局部压力不足导致的流体泄漏,同时也方便后期拆解维护转子与同步齿轮,不需要完全拆除外接管路就能完成内部零件的检修。腔体外部设置了密集的散热肋片,这是针对连续运行工况下的热膨胀问题做的设计——设备长时间运行时,转子与腔体内壁的摩擦、流体压缩产生的热量会让腔体温度升高,肋片结构能增大和空气的接触面积,把腔体温度控制在合理区间,避免转子和腔体内壁因为热膨胀间隙消失出现卡滞故障。三个外接法兰接口分别对应进气、排气与旁通回路,法兰的螺栓孔排布、密封面尺寸完全符合通用管路连接标准,选型对接时不需要额外制作过渡转接件,能直接和同通径的工业管道对接,法兰端面预留的密封槽深度适配常用的橡胶石棉垫片或者金属缠绕垫片,能满足不同压力等级的密封需求。

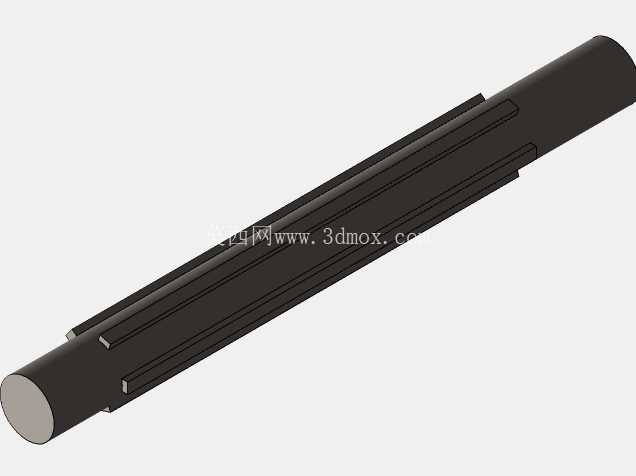

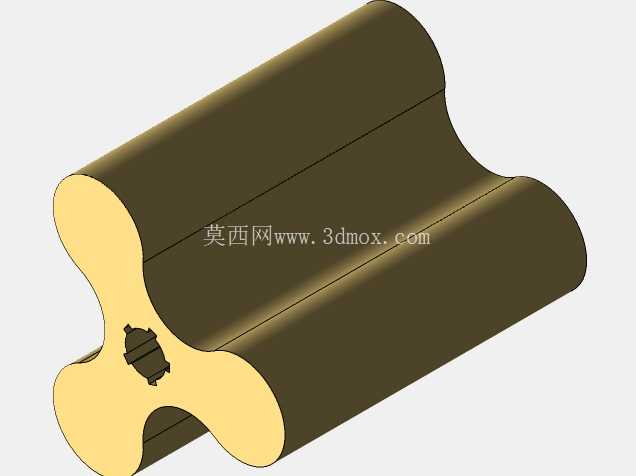

  在安装边界的尺寸控制上,模型的整体安装基准面设置在腔体底部的支撑脚位置,支撑脚的螺栓孔间距、孔径都参考了同流量等级泵类设备的通用安装尺寸,替换旧设备时不需要重新浇筑基础或者改动安装支架,能直接完成就位固定。转子的轴伸端尺寸、键槽规格匹配常用的带轮、链轮安装尺寸,传动件的选型不需要额外定制,直接选用标准件即可完成装配。腔体内部的转子型线采用了渐开线与圆弧组合的型面设计,这种型线在啮合过程中能始终保持极小的均匀间隙,既不会出现转子之间的刚性摩擦,又能把内部泄漏量控制在最低水平,保证容积效率维持在较高区间,建模过程中对转子啮合的运动间隙做了动态干涉检查,全转动行程内都没有出现干涉点,能直接用于运动仿真分析。端盖上的轴承安装位预留了标准轴承的装配公差,密封件安装槽的尺寸适配常用的骨架油封,能有效防止腔体内的流体沿轴伸端泄漏,同时阻挡外部的粉尘进入腔体内部磨损转子和腔体内壁。

  很多刚接触这类设备设计的工程师容易忽略热膨胀对间隙的影响,建模时如果把转子和腔体的间隙留得过小,实际运行温度升高后就会出现转子擦腔的故障,留得过大又会导致内部泄漏量增加,容积效率下降,这个模型里的间隙取值参考了实际量产设备的经验值,在常温装配状态下保留了合理的冷态间隙,能覆盖常用工况下的热膨胀量,不需要在试制阶段反复调整间隙参数。另外腔体上的旁通接口主要用于启动卸荷,设备启动时把旁通阀打开,能让进出口连通,降低启动负载,避免动力源过载,等设备转速稳定后再关闭旁通阀进入正常工作状态,这个接口的位置设置在腔体侧面的低压区,不会影响正常工作时的流道分布。
