达利8串24V80A锂电池保护板结构设计

　　做储能配套和低速电动车电气配套的结构设计这几年，锂电池保护板的安装适配一直是容易出问题的环节，很多项目里因为保护板的外形、接线位、散热结构没匹配好，导致后期组装返工、运行过热触发保护的情况不在少数，这次拆解建模的这款8串24V80A锂电池保护板，就是针对这类中功率锂电应用场景做的成熟结构方案。从实际应用场景来看，这款保护板主要适配额定24V的磷酸铁锂或者三元锂电池组，常见的使用场景包括低速电动观光车、小型储能备用电源、光伏离网储能模组、电动叉车辅助电源、大功率户外移动电源这类持续放电电流在80A以内的锂电系统，核心作用是在电池组充放电全过程中，监控每一串电芯的电压、整体充放电流、板体温度，避免出现过充、过放、过流、短路、温度异常等损伤电芯甚至引发安全隐患的情况，是锂电池组里不可或缺的核心管控部件。

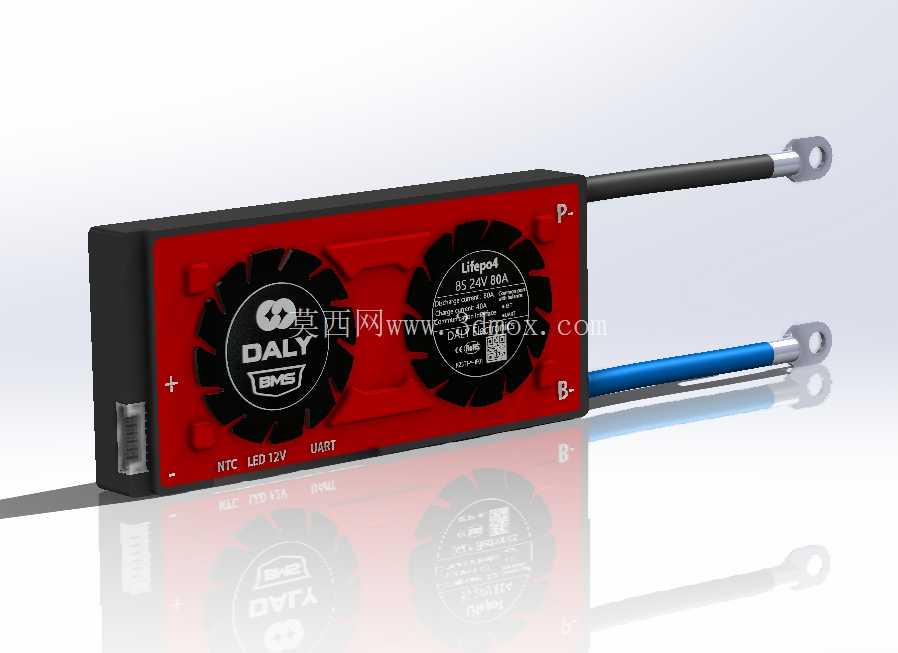

　　从功能特性对应的结构设计来看，这款保护板采用了分体式功率回路与信号回路的布局思路，主功率回路上的大电流接线端采用了带孔铜排引出结构，分别对应电池组总正、总负的接线位，铜排直接延伸到板体外侧，不需要额外在板上焊接大平方线，既降低了接线的接触电阻，也避免了大电流走线在PCB板上产生的发热集中问题；信号采集端采用了插针式接线座，对应8串电芯的电压采集线、温度传感器接线、LED状态指示灯接线、UART通讯接线，所有信号接口都集中布置在板体的同一侧边缘，方便组装时线束整理，也能避免信号走线和大电流功率走线交叉产生的信号干扰。

　　散热设计上，板体正面布置了两个独立的散热区域，功率MOS管都贴合在散热衬垫上，外侧覆盖带品牌标识的绝缘散热面，其中一侧还预留了主动散热风扇的安装位，在持续大电流放电的工况下，能通过风冷快速带走功率器件产生的热量，避免因为板体温升过高触发过温保护，影响设备正常供电。外形尺寸与安装边界方面，这款保护板采用长方体薄型结构，整体厚度控制在20mm以内，板体四个角预留了固定安装孔，可以直接通过螺丝固定在电池组的支架或者绝缘安装板上，安装孔位的间距适配主流的24V80Ah以内锂电池组的内部安装空间；引出的两个主功率接线铜排长度一致，端部的圆孔尺寸适配M6的接线螺栓，方便和电池组的总输出端子、负载接线端连接，铜排外侧分别套有红、蓝双色的绝缘护套，对应正负极标识，避免组装时接反极性。

　　板体侧面还预留了状态指示灯的透光位，能直观显示保护板的工作状态、故障状态，不需要外接额外的显示模块就能快速排查系统问题。建模过程中需要重点注意几个结构细节：一是主功率铜排和PCB板的连接位置的公差配合，铜排的安装位需要预留0.2mm的装配间隙，避免焊接或者组装时出现应力导致PCB板变形；二是散热区域的绝缘层厚度要控制在0.3mm以内，既要保证和功率器件的绝缘强度，也要避免绝缘层过厚影响散热效率；三是信号接插件的引脚高度要和板体上的其他元件高度差控制在5mm以上，避免插接线束时和周边的电容、电阻元件产生干涉；四是板体边缘和电池组电芯的最小安全间隙要留足3mm以上，避免电芯膨胀挤压到板体上的元件造成短路。从实际选型适配的角度来说，这款保护板的结构设计充分考虑了中功率锂电应用的组装便利性和运行可靠性，没有多余的冗余结构，所有的结构设计都围绕降低接线难度、提升散热效率、减少安装干涉这几个核心工程需求展开，不管是做新的电池组结构设计，还是做旧电池组的保护板替换适配，都能通过这个三维模型直接核对安装尺寸、接线位置、散热空间，提前在设计阶段规避组装干涉、散热空间不足、接线位不匹配等常见问题，减少后期打样和组装的返工成本。
