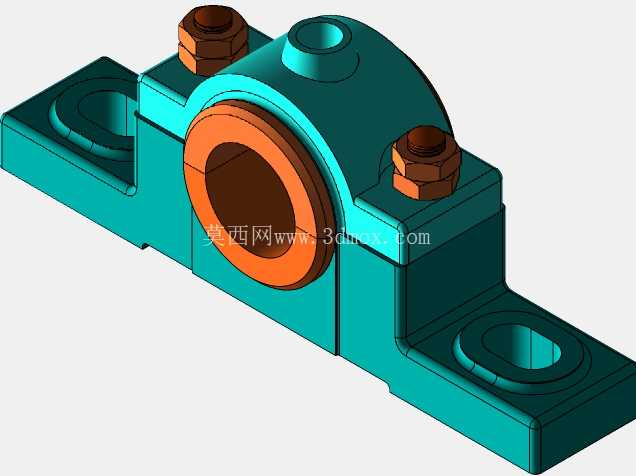

剖分式立式带座滑动轴承三维结构

　　做传动结构设计这么多年，带座轴承永远是旋转支撑选型里绕不开的基础件，这次做的这款剖分式立式滑动轴承座，最早是给建材输送线的托辊支撑做的适配方案，后来调整了轴瓦公差后也能用到小型风机、轻工输送设备的转轴支撑场景里。很多刚入行的设计师总觉得轴承座是标准件直接选型就行，真到现场装过才知道，很多非标设备的安装空间、轴系对中偏差、后期维护需求根本没法完全匹配标准件的参数，自己建模的时候就得把现场的实际约束都揉进去。

　　先说实际用途，这个部件核心就是给旋转轴提供径向支撑，同时承受轴系运转带来的径向载荷，剖分式的结构最大的好处就是后期维护不用拆整个轴系的传动端，只要把上盖的两个锁紧螺母松开，就能直接更换轴瓦或者检查轴颈磨损情况，比整体式轴承座的维护效率高太多，特别适合那些连续运转、停机维护窗口短的生产线场景，比如矿山给料机、粮食输送线的从动辊支撑，换轴瓦的时候不用拆链轮、联轴器，能省一半以上的停机时间。

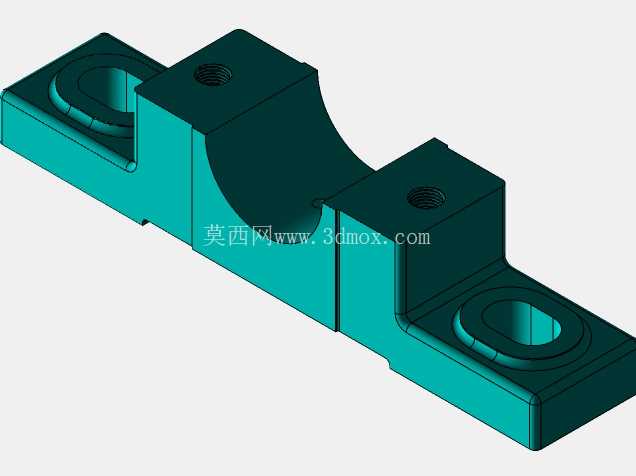

　　设计的时候最先卡的是安装边界，底座的两个安装孔是长圆孔，这个细节是特意留的，现场安装的时候很难保证两个安装螺栓的孔位完全和机架预埋孔对齐，长圆孔能给安装留2-3mm的调整余量，不用现场重新扩孔。底座的安装面做了0.8的粗糙度要求，整个轴承座的安装基准面就是底座底面，建模的时候特意把底面的拔模斜度去掉，保证和机架安装面的接触面积不低于90%，避免运转的时候因为接触不实产生振动。轴承座的中心高是整个轴系布置的核心参数，建模的时候把中心高的公差带控制在±0.1mm，要是中心高差太多，轴系装上去就会产生附加弯矩，时间长了轴颈容易断，轴瓦也会偏磨。

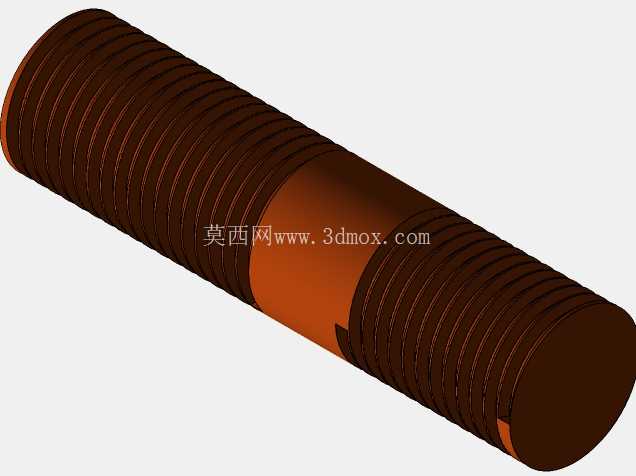

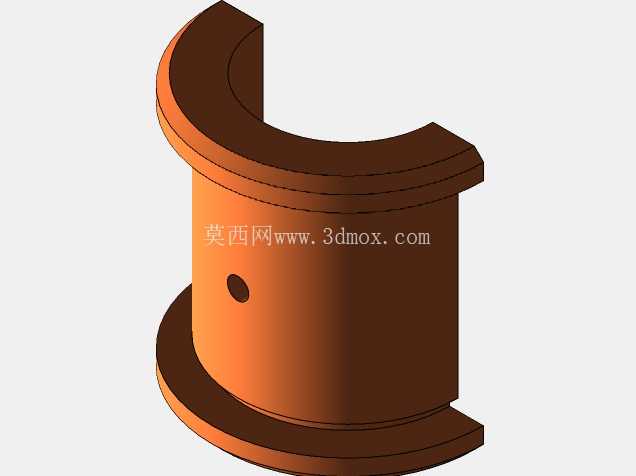

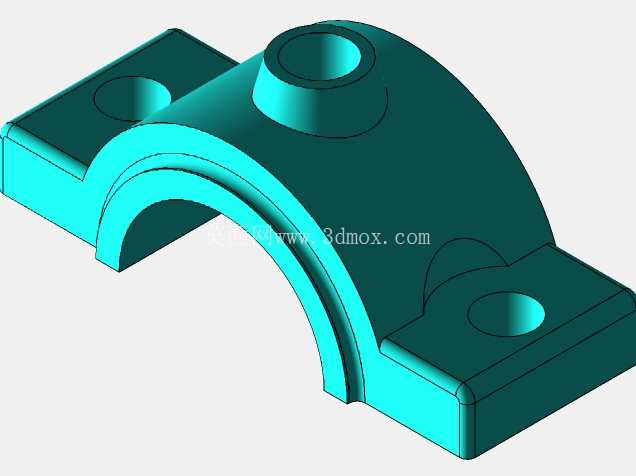

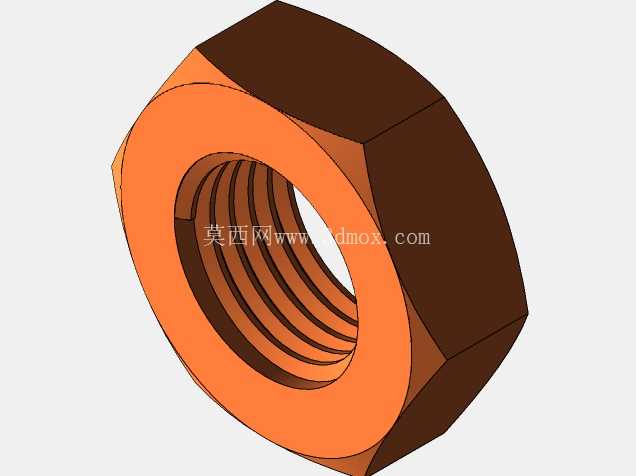

　　结构上的细节也都是踩过坑攒的经验，上盖和底座的结合面做了止口定位，不是光靠两个螺栓拉紧，止口的配合选的是H7/h6的间隙配合，装配的时候能自动对中，不会因为螺栓拧紧的力矩偏差导致上下轴瓦不同心。两个锁紧螺栓用的是六角头螺栓配加厚螺母，还加了平垫圈，因为轴承座运转的时候会有持续振动，普通螺母容易松，加厚螺母的啮合牙数更多，防松性能更好，要是用在振动更大的设备上，还能在这个结构基础上加弹簧垫圈或者双螺母防松。轴瓦用的是铜合金材质的剖分轴瓦，内孔开了油槽，油杯孔直接做在上盖的顶部正中心，加注润滑脂的时候能顺着油槽均匀流到整个轴瓦和轴颈的接触面上，不会出现局部干磨的情况，油槽的位置特意没开到轴瓦的两端，避免润滑脂直接从两端漏出去，能延长补脂的间隔周期。

　　外形尺寸上，整个轴承座的总长度是根据轴孔直径来匹配的，这次做的适配轴径是50mm的版本，底座总长度185mm，两个安装孔的中心距是140mm，安装孔的直径是14mm，适配M12的安装螺栓，上盖顶部到安装底面的总高度是110mm，整个宽度是65mm，这些尺寸都是在满足强度要求的前提下尽量做的紧凑，不会占用太多安装空间，很多轻工设备的机架型材宽度只有80mm，这个尺寸刚好能装上去，不会突出机架太多。建模的时候还特意做了安装干涉检查，把螺栓的装配空间留够，现场用普通的开口扳手就能拧到螺母，不用特意做超薄扳手或者专用工具，这点对现场维修的师傅特别友好，很多新手建模的时候只算零件本身尺寸，忘了留扳手空间，最后装的时候螺栓根本拧不紧，反而出问题。

　　还有个容易忽略的细节，底座的两个安装脚位置做了加强筋，从轴承座的主体圆弧面一直过渡到安装面，因为轴承承受径向载荷的时候，安装脚的根部是应力集中最明显的地方，要是没有加强筋，重载的时候很容易从根部断裂，加强筋的厚度做的是8mm，既不会增加太多整体重量，又能把应力分散开，做有限元分析的时候，加了加强筋之后根部的最大应力能降40%左右，完全能满足1.5倍额定载荷的强度要求。轴瓦的两端比轴承座本体突出1mm，这样轴系运转的时候，轴上的定位轴肩不会直接磨到轴承座的端面，避免本体磨损，后期换轴瓦就行，不用整个换轴承座，能降低维护成本。

　　实际选型的时候，这个结构的轴承座适合的线速度不超过2m/s，要是线速度更高就得换成滚动轴承的带座结构，但滑动轴承的优势是抗冲击性能好，载荷平稳的时候噪音更低，很多低速重载的场景比滚动轴承耐用。建模的时候把所有配合面的倒角都做了C2的处理，既不会有锐边划手，装配的时候也更容易导入，不会因为毛刺卡滞影响装配精度。
