涡轮增压器离心式叶轮结构设计

　　这款叶轮属于径流式涡轮的核心做功部件，主要适配小排量增压动力单元的涡轮端，承担着将高温高压废气的内能与动能转化为旋转机械能的核心作用，直接驱动同轴布置的压气机叶轮完成进气压缩，是整套增压系统里实现能量回收、提升动力输出效率的关键结构。从实际应用场景来看，这类叶轮广泛搭载在乘用车小排量涡轮增压发动机、小型航空活塞发动机增压模块、微型燃气轮机以及部分工业辅助增压设备上，工作环境长期处于高温废气冲刷、高转速离心载荷的交变工况下，因此结构设计的合理性直接决定了整套增压单元的使用寿命与运行稳定性。

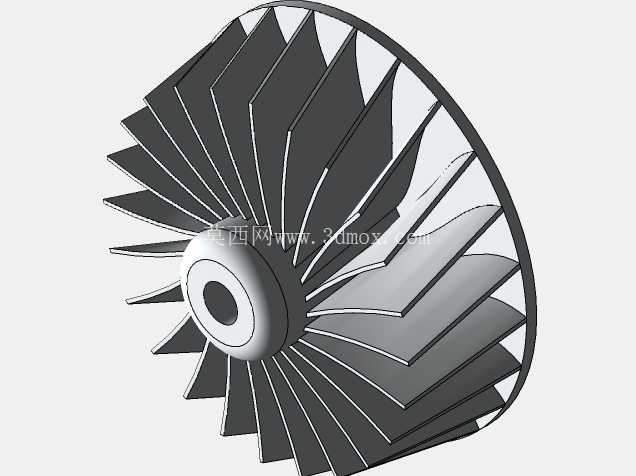

　　从结构设计思路来看，这款叶轮采用后弯式长短叶片间隔布置的方案，长叶片从轮盘中心轮毂处一直延伸到轮缘位置，短叶片布置在相邻两片长叶片的流道中段，这种设计首先是为了避免全叶片布置下轮盘入口处的气流堵塞问题，同时可以有效抑制流道内的气流分离，降低高转速下的涡流损失，提升涡轮的做功效率。轮毂部分采用锥形过渡结构，从中心安装孔位置向轮缘方向平滑收窄，既可以降低废气进入流道时的迎风阻力，也能优化轮盘自身的应力分布，避免直角过渡带来的应力集中问题。中心安装孔采用台阶式通孔设计，孔壁加工有定位止口，装配时可以与涡轮轴的轴肩精准贴合，保证叶轮的同轴度，降低高速旋转时的动不平衡量，安装孔周边的轮毂厚度做了加厚处理，用来抵消高速旋转时中心孔位置受到的巨大离心拉应力，避免轮毂开裂失效。

　　叶片的型线设计采用三维扭曲造型，从轮毂到轮缘的叶片安装角逐渐变化，适配废气从轴向进入、径向流出的流动轨迹，让气流在整个流道内的转向更加平滑，减少流动过程中的冲击损失。叶片的厚度从根部到顶部逐渐减薄，根部加厚是为了提升叶片与轮盘连接位置的结构强度，承受高速旋转时叶片自身离心力带来的弯曲载荷，顶部减薄则可以降低叶片顶端的转动惯量，同时减少轮缘位置的气流泄漏损失。每片叶片的前缘都做了小圆角钝化处理，避免长期受废气中的硬质颗粒冲刷出现前缘磨蚀，后缘则做了斜切处理，优化气流流出叶轮时的尾迹形态，降低下游排气壳体内的气流扰动。

　　从安装边界来看，这款叶轮的轮盘外径适配常规小尺寸涡轮壳的安装腔尺寸，轮盘背面设计有定位止口，装配时与密封环座的端面贴合，保证轴向定位精度，中心安装孔的孔径与常用的涡轮轴轴径匹配，装配时采用过盈配合加端面锁紧螺母的固定方式，能够传递大扭矩同时避免高转速下出现松动。叶轮的轴向总长度经过严格控制，不会与涡轮壳的内壁、中间壳体的密封结构发生运动干涉，轮缘与涡轮壳内壁之间预留了合理的间隙，既避免热膨胀状态下出现刮蹭，也能控制间隙漏气损失在合理范围内。

　　在实际选型匹配过程中，这类叶轮的适配需要结合涡轮壳的流道尺寸、目标增压压力、发动机的排气流量范围来确定，叶片的数量、型线扭曲角度、流道的宽窄都会直接影响涡轮的流通特性与效率区间。这款叶轮的长短叶片组合设计，兼顾了低转速下的响应速度与高转速下的通流能力，在常用的工况区间内都能保持较高的能量转化效率，同时结构强度经过离心载荷校核，能够满足常规增压系统最高转速下的长期运行要求，轮盘的整体刚性设计也能降低叶片振动带来的疲劳失效风险，适配多种需要径流式涡轮做功的动力场景。
