承受拉伸载荷双杆连接肘节接头结构

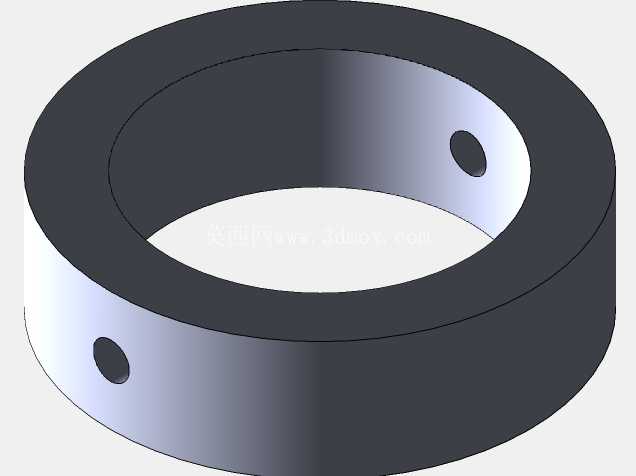

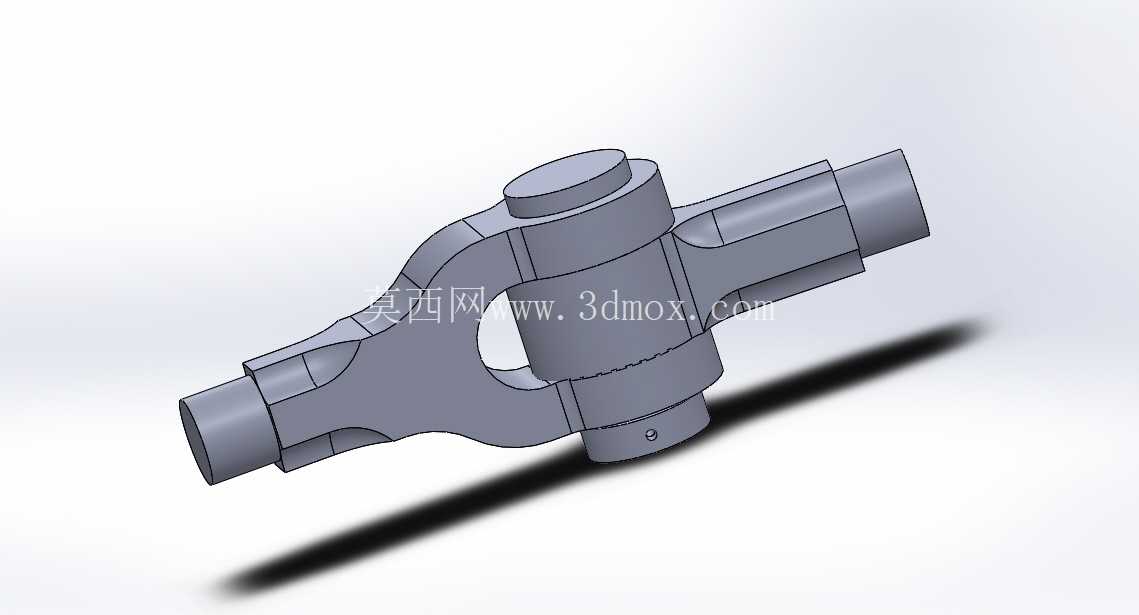

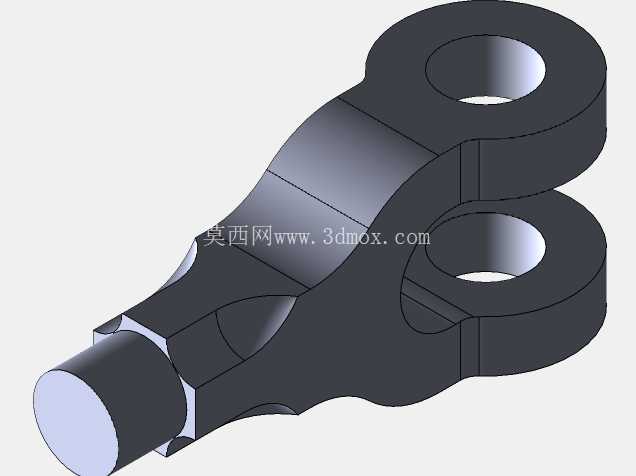

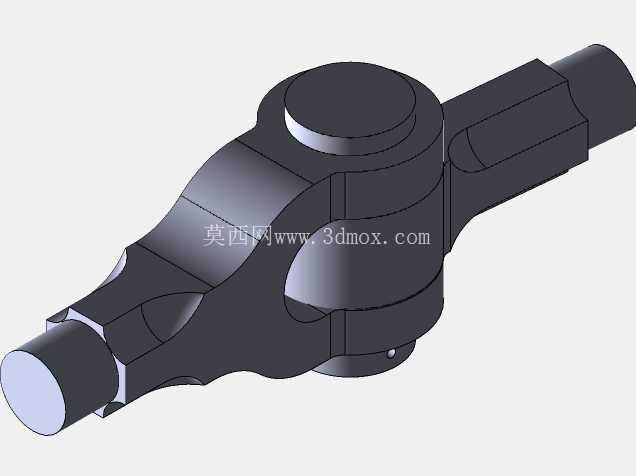

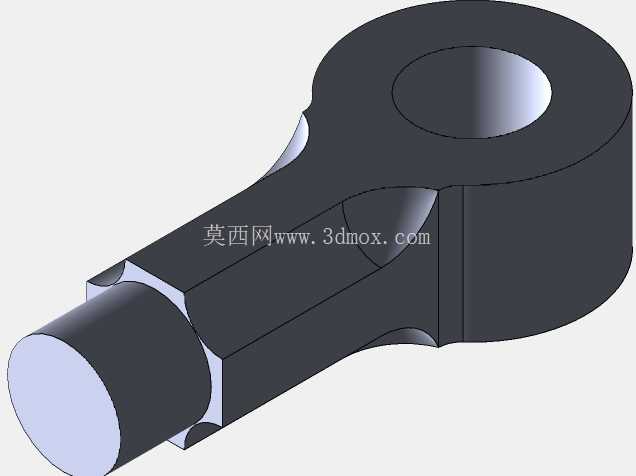

　　在各类需要传递轴向拉力、同时允许杆件间存在小角度偏转的机械结构中，这类肘节接头是非常常见的铰接连接件，它的核心作用是在两根承受拉伸载荷的杆件之间建立可靠的活动连接，避免杆件因安装误差、工作过程中的形变产生附加弯曲应力，保障整个拉杆系统的受力状态始终贴合设计预期。从结构设计逻辑来看，整个接头采用对称式的主体布局，中间的铰接腔体是核心受力区域，两侧伸出的同轴杆端用于对接外部拉杆，其中一侧杆端与主体为一体式结构，另一侧通过铰接销轴与主体形成可转动的配合关系，转动副的配合间隙控制在极小范围内，既保证转动灵活性，又避免间隙过大带来的冲击载荷与连接松动问题。

　　实际工程应用中，这类接头常见于起重设备的拉杆系统、工程机械的操纵连杆机构、索道的张紧连接结构、农业机械的悬挂拉杆组件，甚至部分大跨度场馆的预应力张拉结构中也会用到同原理的连接构件，只要是需要传递纯拉力、同时补偿杆件间角度偏差的场景，这类结构都能发挥作用。设计这类接头时，首先要核算的是铰接部位的接触应力与拉伸强度，主体部分的环形铰接腔需要承受两根拉杆对向的拉力载荷，销轴的剪切强度、杆端外螺纹的抗拉强度、铰接面的挤压强度都需要按照额定载荷的1.5倍以上做安全余量设计，避免在冲击载荷下发生断裂失效。

　　从安装边界来看，两侧杆端的同轴度是加工时的核心管控指标，铰接销轴的安装孔与杆端轴线的垂直度公差需要控制在IT7级精度范围内，否则安装后会出现拉杆卡滞、转动阻力过大的问题，接头整体的最大外径需要匹配安装空间的避让要求，杆端的连接长度需要保证与外部拉杆对接后有足够的螺纹旋合长度，一般要求旋合长度不小于杆端螺纹直径的1.2倍，防止螺纹连接脱开。外形上，主体的铰接部位做了圆弧过渡处理，没有尖锐的应力集中棱角，所有受力截面的变化位置都设计了卸荷圆角，避免长期受拉状态下在截面突变处产生疲劳裂纹，销轴的端部设置了防松定位螺钉，防止设备运行过程中销轴转动、窜动脱出，日常维护时只需要定期在铰接面注入润滑脂，就能保证接头长期灵活转动，不需要频繁拆解更换。

　　不同于刚性的杆端连接结构，这种肘节接头可以自动补偿两根拉杆之间的角度偏差，在设备安装时不需要严格保证两根杆件的绝对同轴，大幅降低了现场安装的对位难度，同时在设备运行过程中，如果杆件受载产生微小的形变偏移，接头可以通过自身的转动来抵消偏移量，不会让杆件承受额外的弯曲载荷，有效延长了整个拉杆系统的使用寿命。在做三维建模时，需要重点还原铰接副的配合关系，销轴与销孔的配合公差、杆端连接部位的尺寸精度、主体受力部位的壁厚都需要严格按照力学计算结果来设定，不能随意更改受力截面的尺寸，否则会直接影响整个接头的承载能力，建模过程中还要注意各个圆角、倒角的细节还原，这些工艺结构虽然不直接决定装配关系，但会影响后续加工时的应力分布，也是实际生产中必不可少的结构要素。
