可开合钣金电气防护外壳结构设计

　　这款钣金材质的电气防护外壳，主要面向工业现场低压配电、小型控制回路的元件承载场景，在车间生产线旁的就地控制节点、楼宇配电间的支路分配单元、小型设备的内置电气安装舱等场景都能适配，核心作用是为内部安装的断路器、端子排、小型继电器、开关电源等电气元件提供物理防护，隔绝现场的粉尘、飞溅液体、意外触碰带来的安全隐患，同时通过规整的壳体结构梳理内部走线，让电气元件的排布更具条理性，降低后期运维的排查难度。从结构设计逻辑来看，整体采用冷轧钢板折弯成型的框架结构，壳体的侧边预留了多组进出线敲落孔，可根据现场布线方向选择开孔位置，无需额外在现场进行大面积切割作业，减少现场安装的加工工作量。

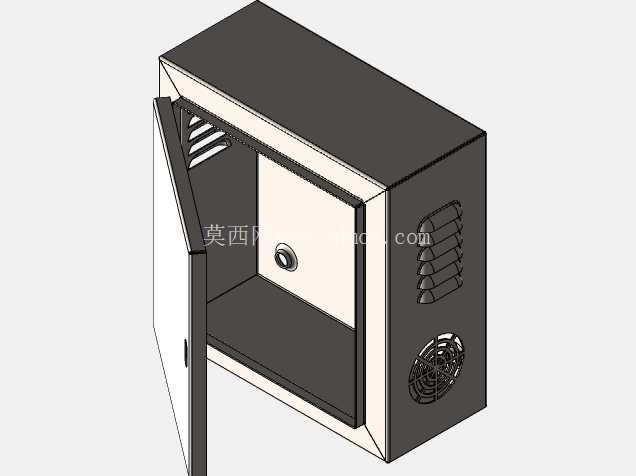

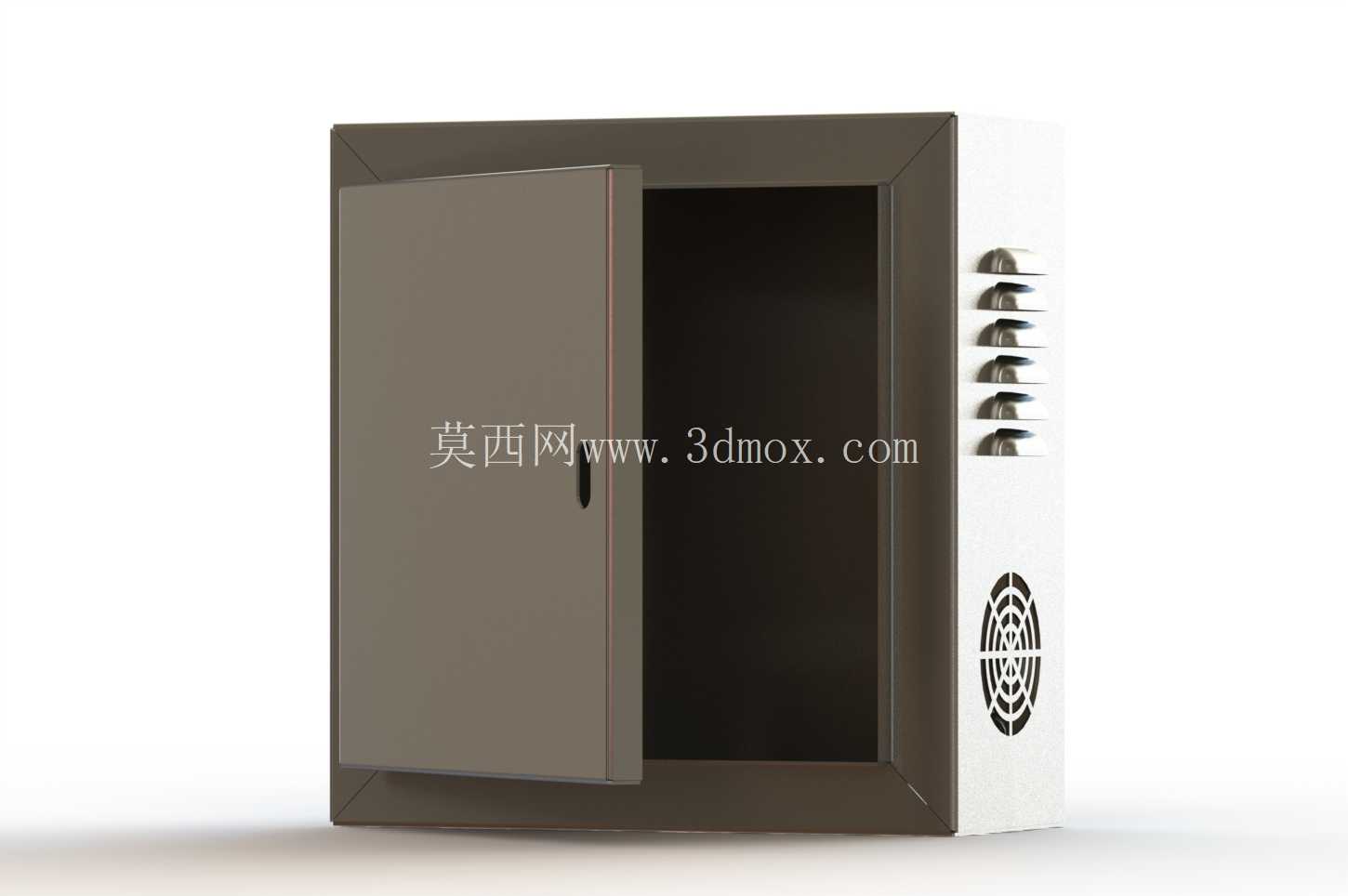

　　门体采用单开门结构，通过侧边的铰链与主框架连接，铰链处预留了足够的转动间隙，可实现门体0到90度以上的开合角度，完全打开时不会遮挡壳体内部的安装空间，方便运维人员进行接线、元件更换等操作；门体闭合后通过侧边的锁具结构实现固定，非授权人员无法随意开启，避免无关人员误触内部带电部件引发安全事故。壳体的侧面设计了阵列式的通风散热槽，同时下部配置了轴流风机安装位，可根据内部元件的发热功率选择是否加装散热风机，当内部安装的开关电源、小型变压器等元件发热量较大时，加装风机后可形成下进上出的散热风道，及时将壳体内的积热排出，避免高温环境下电气元件出现寿命衰减、误动作等问题。从安装边界来看，壳体背部预留了壁挂式安装的固定孔位，孔位间距符合常规电气安装的导轨、挂板适配尺寸，既可以直接通过膨胀螺栓固定在混凝土墙面上，也可以搭配安装挂板固定在设备机架、型材立柱上；壳体内部预留了标准的电气安装导轨固定位，可直接卡装35mm标准DIN导轨，端子排、微型断路器等标准导轨安装元件无需额外打孔即可直接固定，同时背板上预留了网格状的安装孔，非导轨安装的元件如大型继电器、开关电源、隔离变压器等，可通过自攻螺丝直接固定在背板上，适配不同类型元件的安装需求。

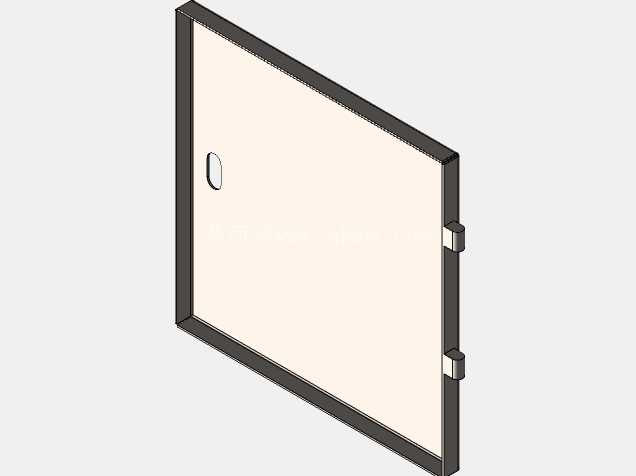

　　在结构强度设计上，壳体的板材厚度根据壳体尺寸做了匹配选型，门板边缘做了折弯卷边处理，既提升了门板的整体刚性，避免长期开合出现门板变形，也能消除板材切割后的锐边，防止安装、运维过程中划伤操作人员。壳体的门框处做了向内的折弯翻边，门体闭合后翻边与门板形成迷宫式的密封结构，可阻挡大部分粉尘从门缝进入壳体内部，在常规的室内工业环境下无需额外加装密封胶条即可满足基础的防护等级要求，若应用在多粉尘、高湿度的特殊场景，也可在翻边处粘贴发泡密封胶条进一步提升防护能力。门体上预留了指示灯、操作按钮的安装开孔位，用户可根据实际控制需求在门板上安装启停按钮、状态指示灯、转换开关等操作元件，无需重新对门板进行开孔定位，减少二次加工的工作量。

　　壳体的底部预留了接地螺栓安装位，可将壳体整体与车间接地网可靠连接，避免内部元件绝缘失效时壳体带电引发触电风险，符合电气安全规范的相关要求。在建模过程中，对钣金折弯的止裂槽、折弯半径都做了符合实际加工工艺的设置，所有折弯处的内R角与板材厚度匹配，不会出现加工时板材开裂、折弯角度超差的问题，门体与框架的配合间隙做了合理预留，既不会因间隙过大导致防护性能下降，也不会因间隙过小出现开关门卡滞的问题，同时对开合门体的运动轨迹做了干涉检查，确保门体在全角度开合过程中不会与壳体侧边的散热结构、安装螺栓发生碰撞，整体结构完全符合钣金加工的实际工艺要求，可直接导出加工图纸用于生产下料。
