卧式管壳式换热设备结构设计方案

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热设备是实现不同流体间热量传递的核心通用装置，本次呈现的卧式管壳结构，是目前工业现场应用占比最高的一类换热构型，适配绝大多数中高压、大流量的换热工况。从实际落地场景来看，这类设备常被接入工艺管线中，完成工艺介质的冷却、加热、冷凝、蒸发等热量交换过程，比如化工生产中反应釜出料的降温环节、暖通系统里汽水换热的热量转换、电力行业润滑油的冷却回路，都能见到同构型设备的身影，其运行稳定性直接影响整条工艺线的能耗水平与生产连续性。

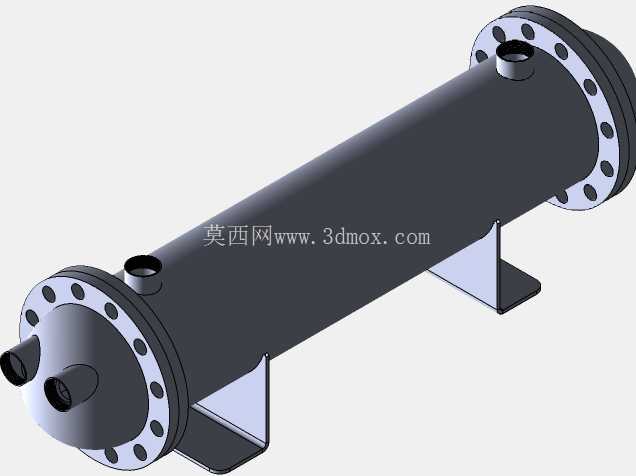

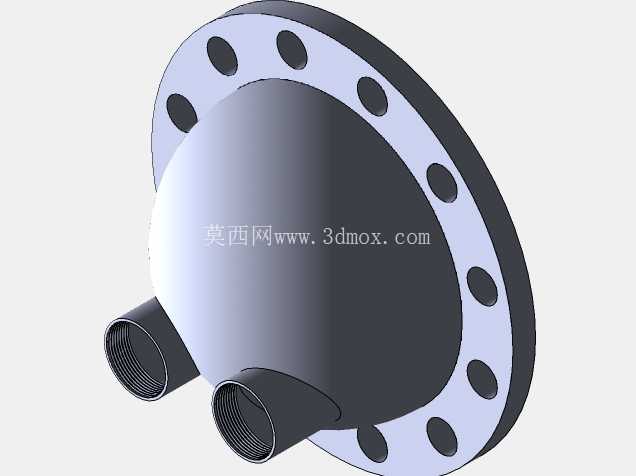

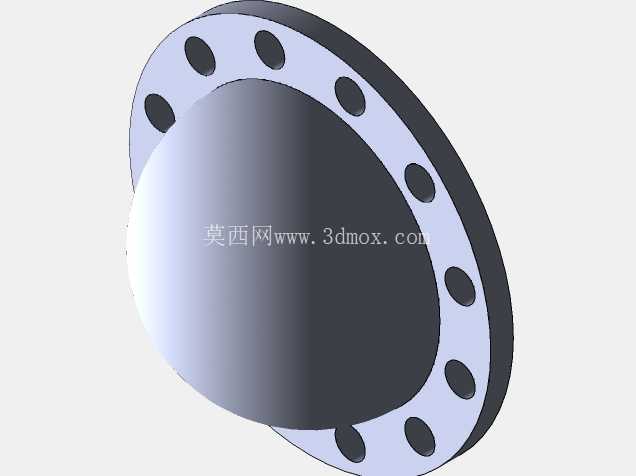

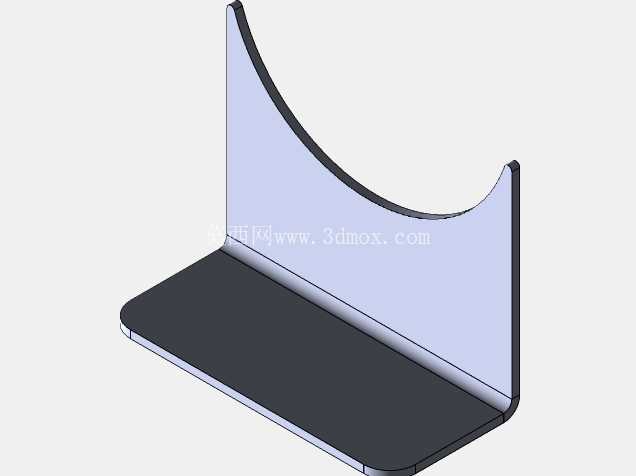

　　从结构功能设计来看，该设备采用卧式布置的圆柱形承压壳体作为主体结构，两端配置带螺栓孔的法兰端盖，方便后期检修时拆解清理管程内部的结垢与杂质，无需整体切割壳体即可完成管束的维护更换，大幅降低设备全生命周期的运维成本。壳体两端下方设置L型支撑鞍座，鞍座的安装面预留了螺栓固定孔位，安装时可直接通过膨胀螺栓或焊接方式固定在设备基础平台上，鞍座的高度设计充分考虑了底部管线的排布空间，避免进出口管线与基础面发生干涉。壳体上共设置四个流体接口，其中两端封头处的两个异径接口为管程流体的进出口，壳体上部的两个径向接口为壳程流体的进出口，管程与壳程的流体通过管束壁面完成热量传递，两种介质在设备内部完全隔离，不会发生交叉掺混，可适配两种不同压力、不同物性的流体换热需求。

　　设计过程中首先需要明确两种换热介质的流量、工作压力、进出口温度参数，以此核算所需的总换热面积，确定壳体的公称直径与管束的数量、长度，本次结构的壳体长径比控制在6:1左右，是卧式换热器的最优长径比区间，既可以保证壳程流体的流速处于合理范围，提升换热效率，又不会因为壳体过长导致管束挠度超标，影响设备长期运行的结构稳定性。法兰端盖的螺栓孔采用圆周均布设计，螺栓规格与数量根据设备的设计压力等级核算确定，保证端盖与壳体连接的密封性能，避免高压工况下出现介质泄漏。壳体上的径向接口位置经过排布优化，壳程进出口分别靠近两端管板位置，可让壳程流体在壳体内充分流经整个管束区域，减少流动死区，提升整体换热效率，接口处均采用法兰连接形式，方便与现场工艺管线快速对接，降低现场安装的焊接工作量。

　　从安装边界来看，该设备的整体安装尺寸需要结合鞍座的跨距确定，两个鞍座分别设置在距离两端管板1/5壳体长度的位置，符合卧式压力容器的支撑设计规范，可有效降低壳体的弯曲应力，避免长期运行出现壳体变形。安装时需要保证设备的水平度偏差控制在千分之一以内，防止壳程流体出现偏流，影响换热效果，设备四周需要预留足够的检修空间，尤其是两端封头位置，需要预留出不小于管束长度的抽芯空间，方便后期检修时抽出管束进行清理或更换。设备的所有承压部件壁厚均经过强度校核，可满足常规工业工况的压力使用要求，支撑鞍座的结构强度也经过载荷核算，可承受满水状态下的设备总重量，不会出现支撑变形问题。

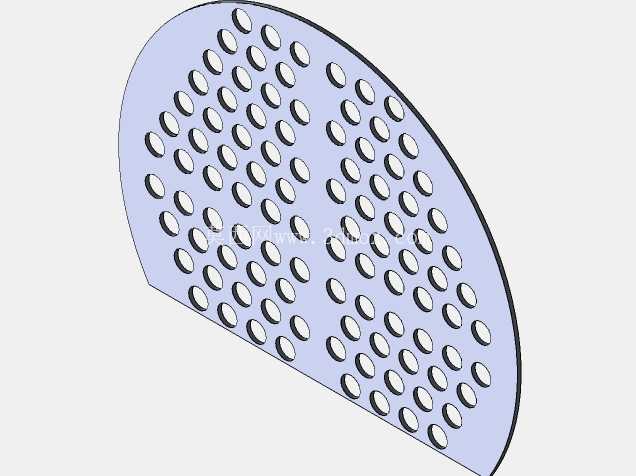

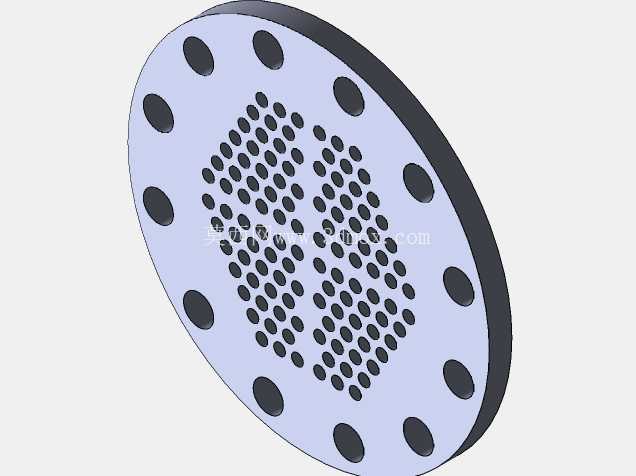

　　在细节设计上，管束与管板的连接采用强度胀加密封焊的形式，相比单纯的胀接或焊接，这种连接方式的密封可靠性更高，可承受管壳程之间的较大压差，不会出现介质串漏的问题。壳程内部根据换热需求可设置折流板，本次结构预留了折流板的安装位置，可根据实际换热工况调整折流板的间距，改变壳程流体的流动状态，进一步提升换热系数。设备的外表面可根据使用环境做防腐处理，比如户外安装时可做环氧富锌底漆加聚氨酯面漆的防腐涂层，延长设备的户外使用寿命，若用于洁净度要求较高的食品或医药行业，壳体与介质接触的内表面可做抛光处理，满足卫生级要求。
