光伏面板跨装式滚刷清洁作业装置

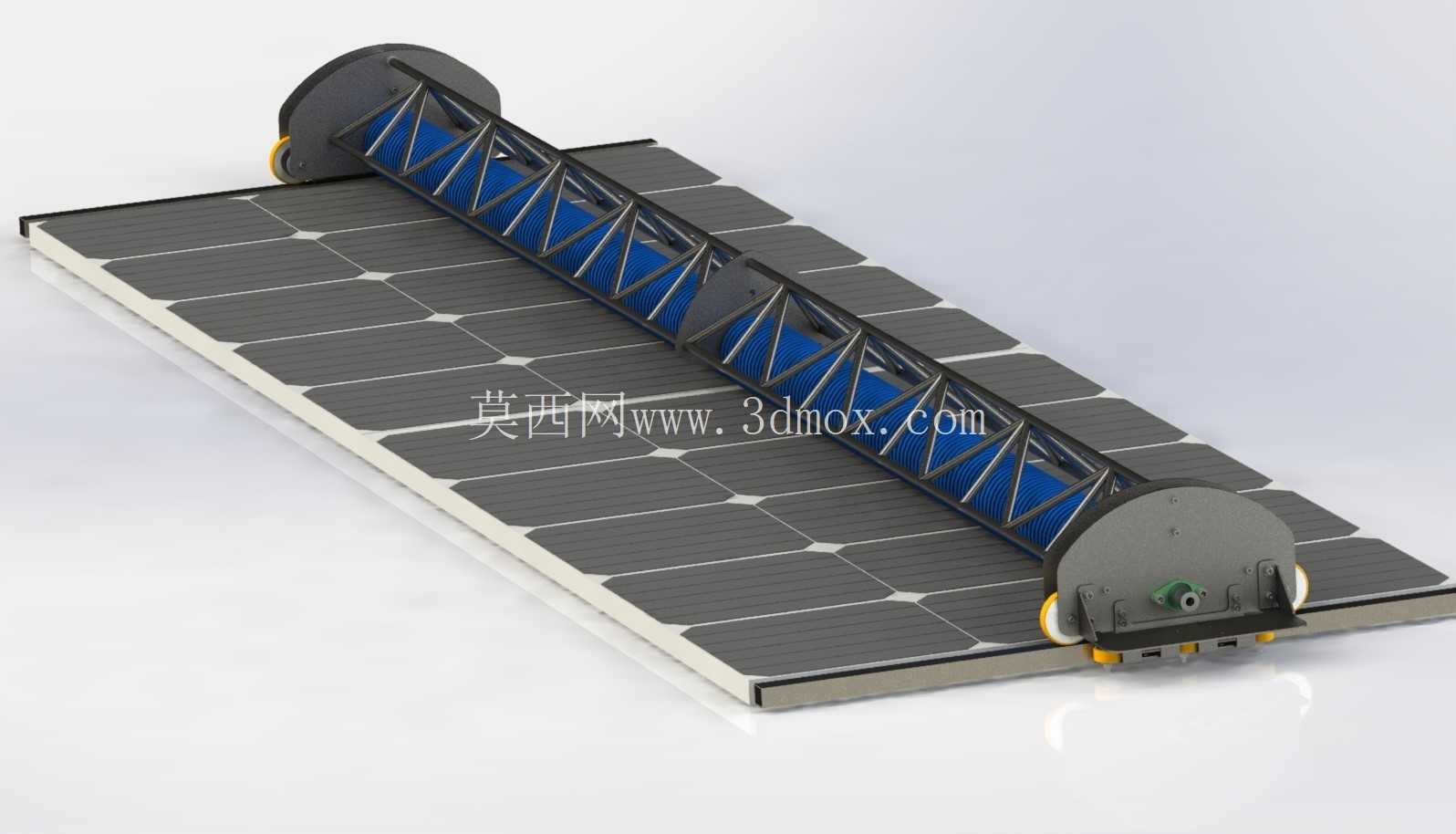

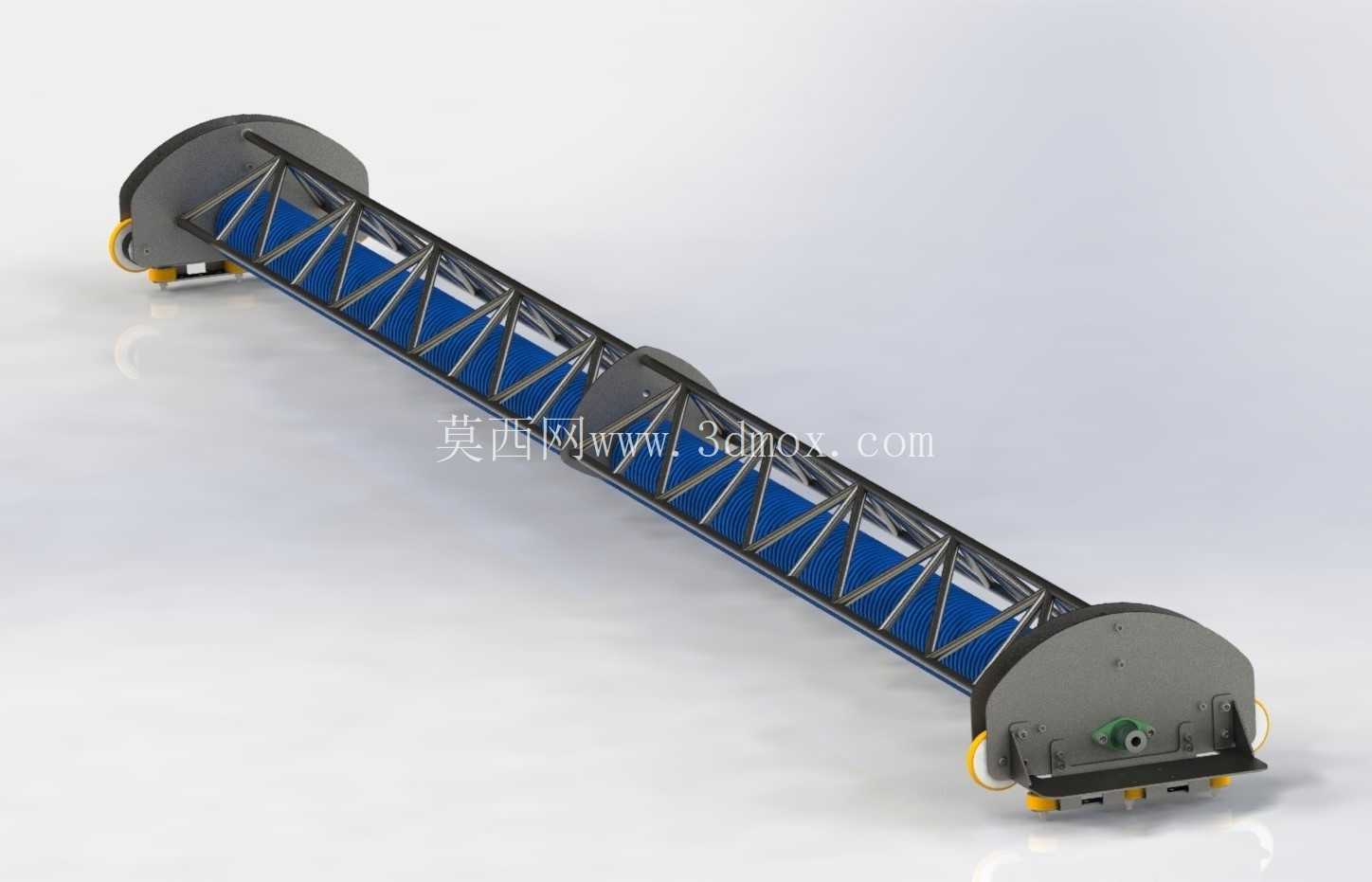

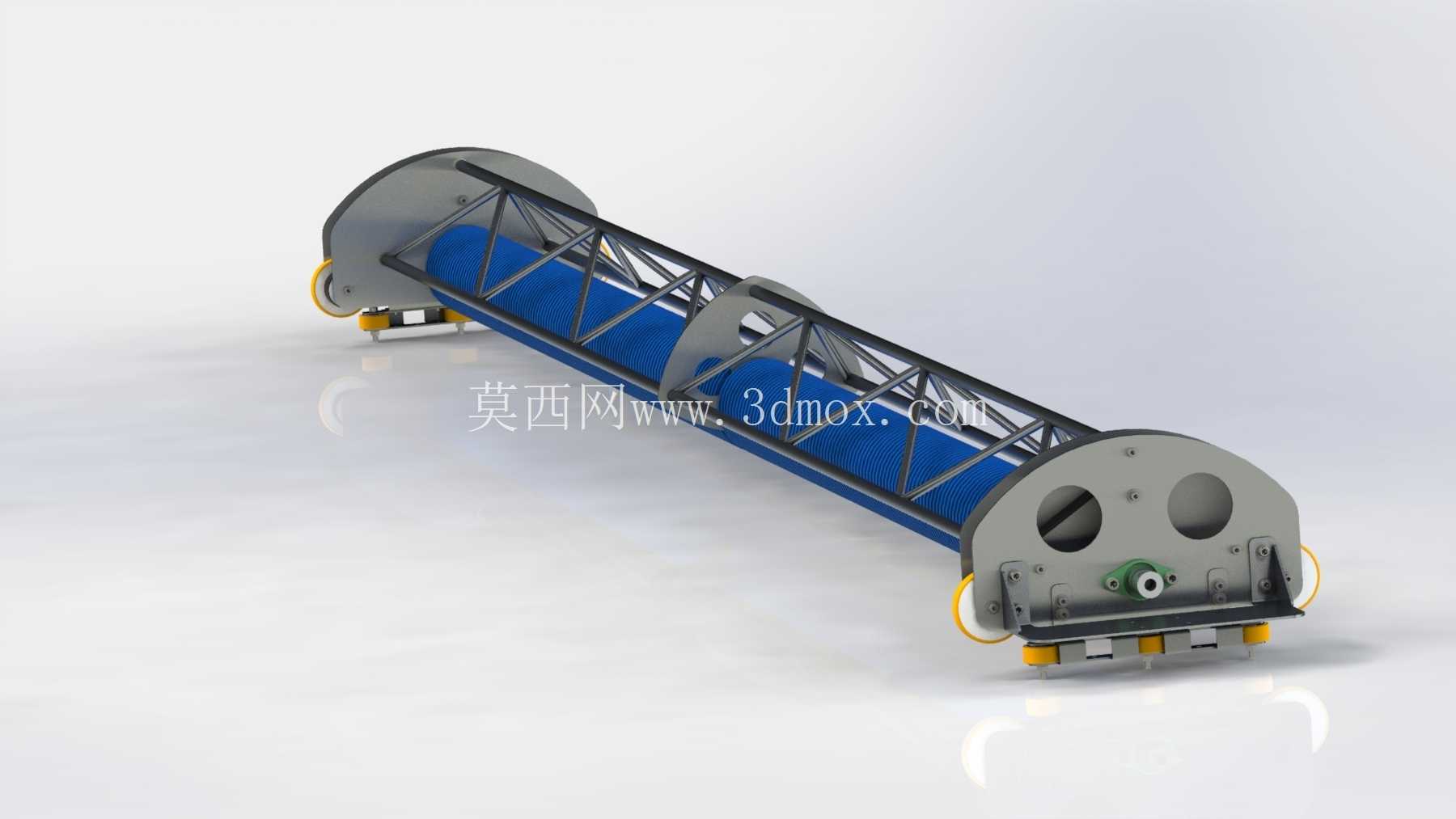

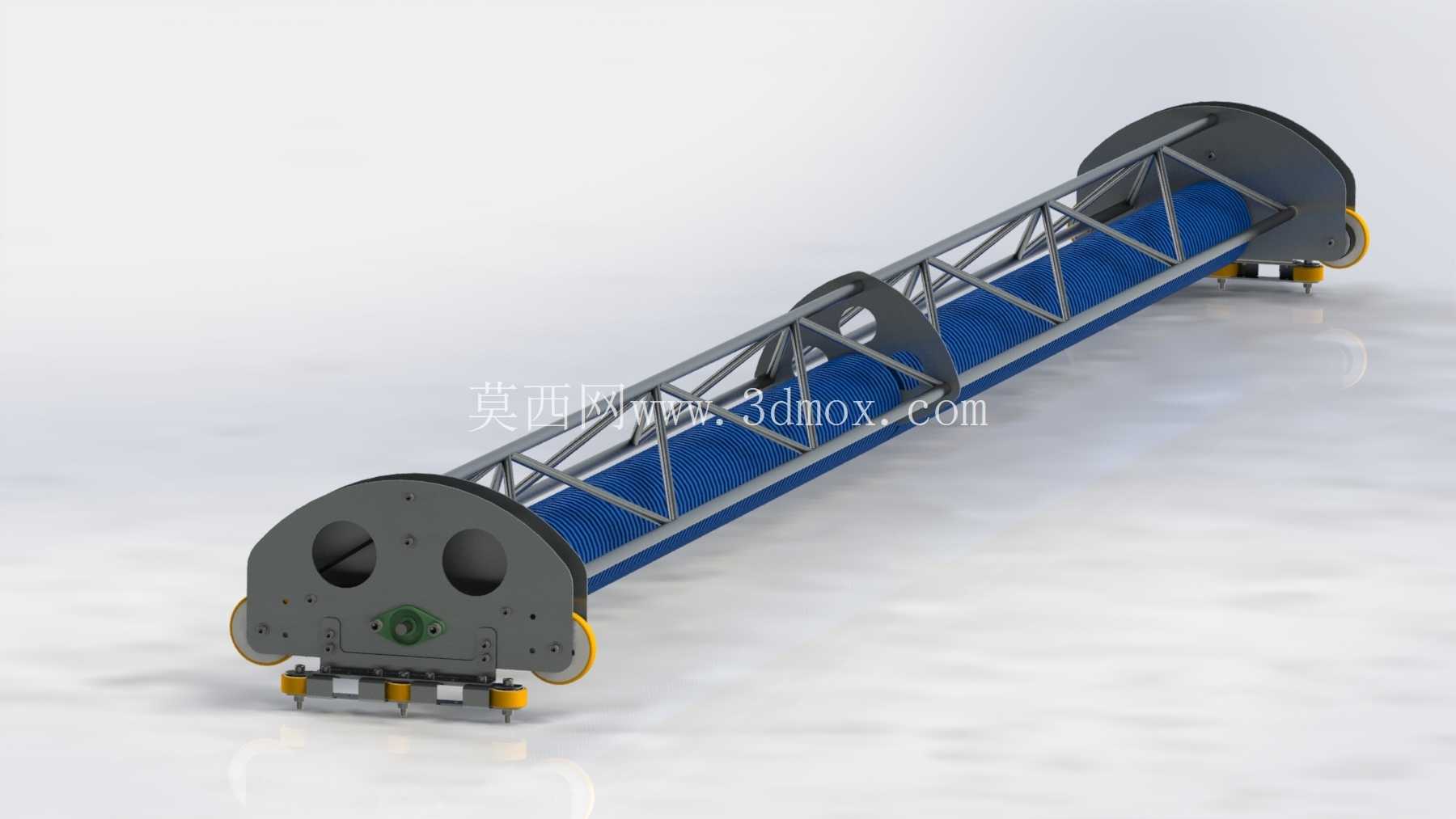

　　在集中式山地光伏电站、工商业屋顶分布式光伏阵列的日常运维场景中，组件表面积灰、浮尘、鸟粪残留是造成发电效率折损的核心诱因之一，传统人工持高压水枪冲洗的作业模式，不仅存在踩踏组件造成隐裂的风险，在大倾角屋面、高支架阵列场景下作业安全隐患突出，且单人工效仅能覆盖日均百平米左右的清洁面积，难以匹配GW级电站的常态化运维需求。这款跨装式光伏面板清洁装置，正是针对这类场景开发的轻量化作业机构，整套机构采用跨骑式布局直接搭设在单块或串联排布的光伏组件边框上，无需额外架设专用行走轨道，可适配常规60型、72型晶硅组件的边框宽度，两端行走轮贴合组件铝合金边框的上沿与侧沿，依靠轮面的防滑包覆层提供行走摩擦力，避免作业过程中出现侧滑偏移。

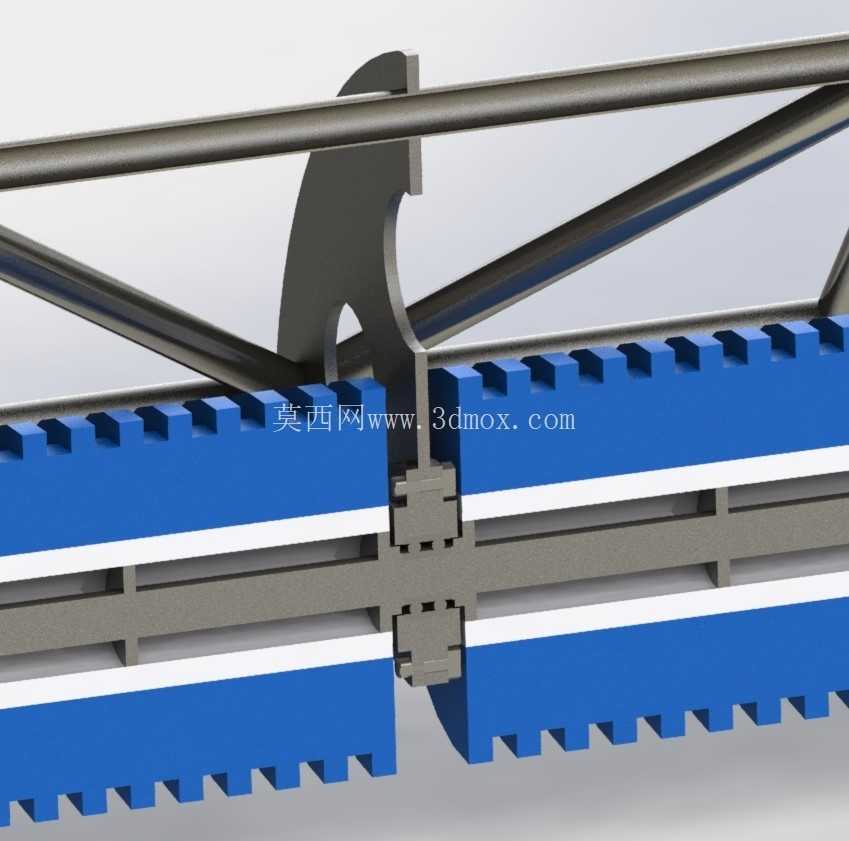

　　装置核心清洁执行单元为横置的长幅滚刷，滚刷基体采用轻质铝合金管材制作，表面植有适配光伏玻璃表面硬度的尼龙刷毛，刷毛长度经过匹配设计，既保证能够贴合组件玻璃表面的微凹区域，又不会因刷毛过硬对玻璃表面的减反膜造成划伤，滚刷的旋转方向与装置行走方向做了匹配设计，可将清扫下来的积灰直接向组件下沿推送，避免扬尘二次落在已清洁的面板表面。考虑到西北干旱少雨区域的干灰清洁、南方多雨区域的泥渍残留两类不同工况，装置集成了低压喷雾管路，管路沿滚刷的桁架支撑结构均匀排布，喷嘴朝向滚刷与面板接触的区域，可在滚刷清扫前对面板表面进行均匀润湿，软化干结的泥渍、鸟粪残留，避免干刷过程中颗粒物划伤玻璃，喷雾流量可根据现场积灰程度做档位调节，减少清洁过程中的水资源消耗。

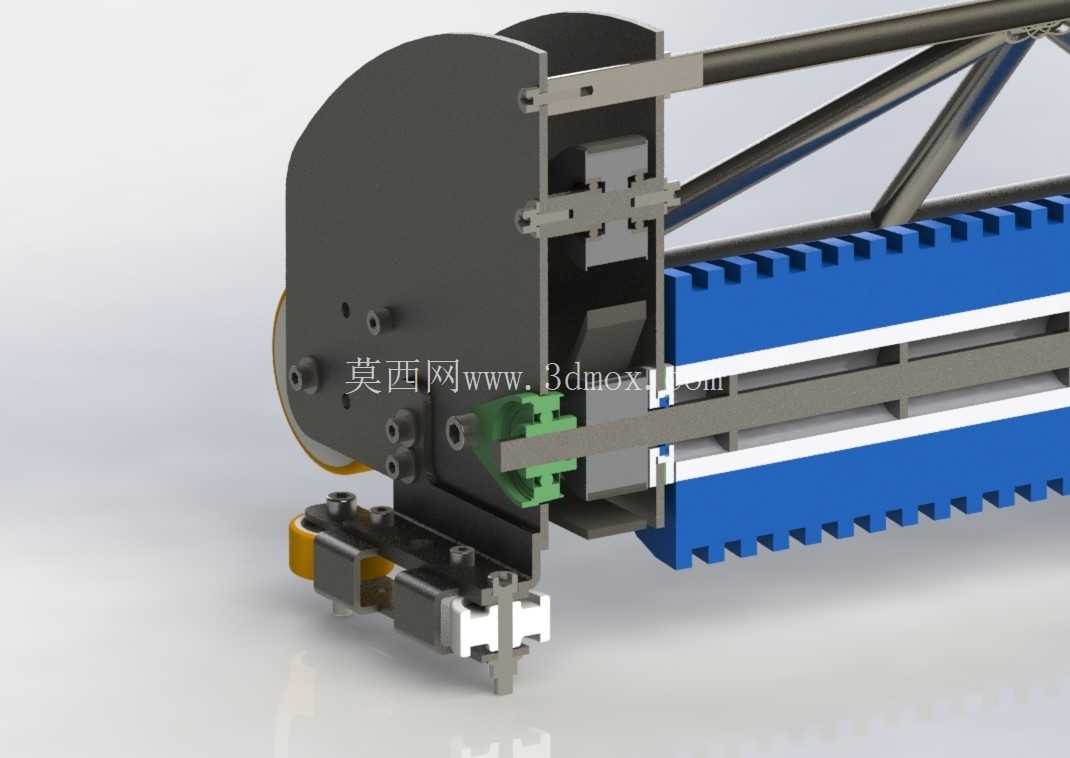

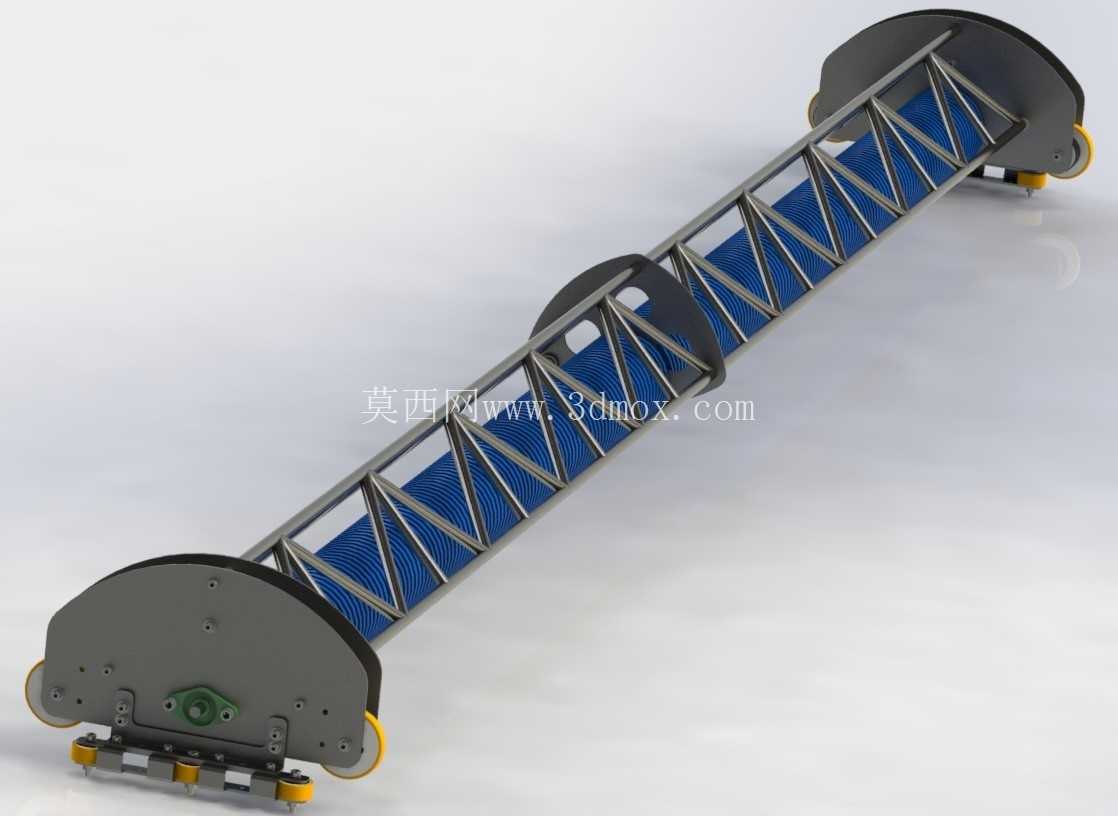

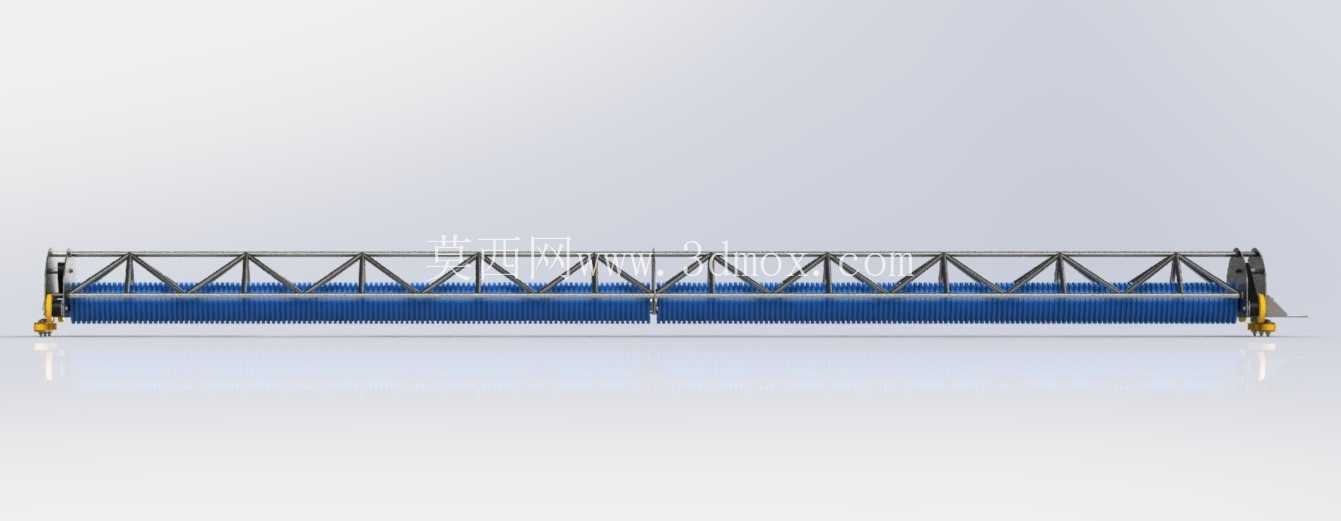

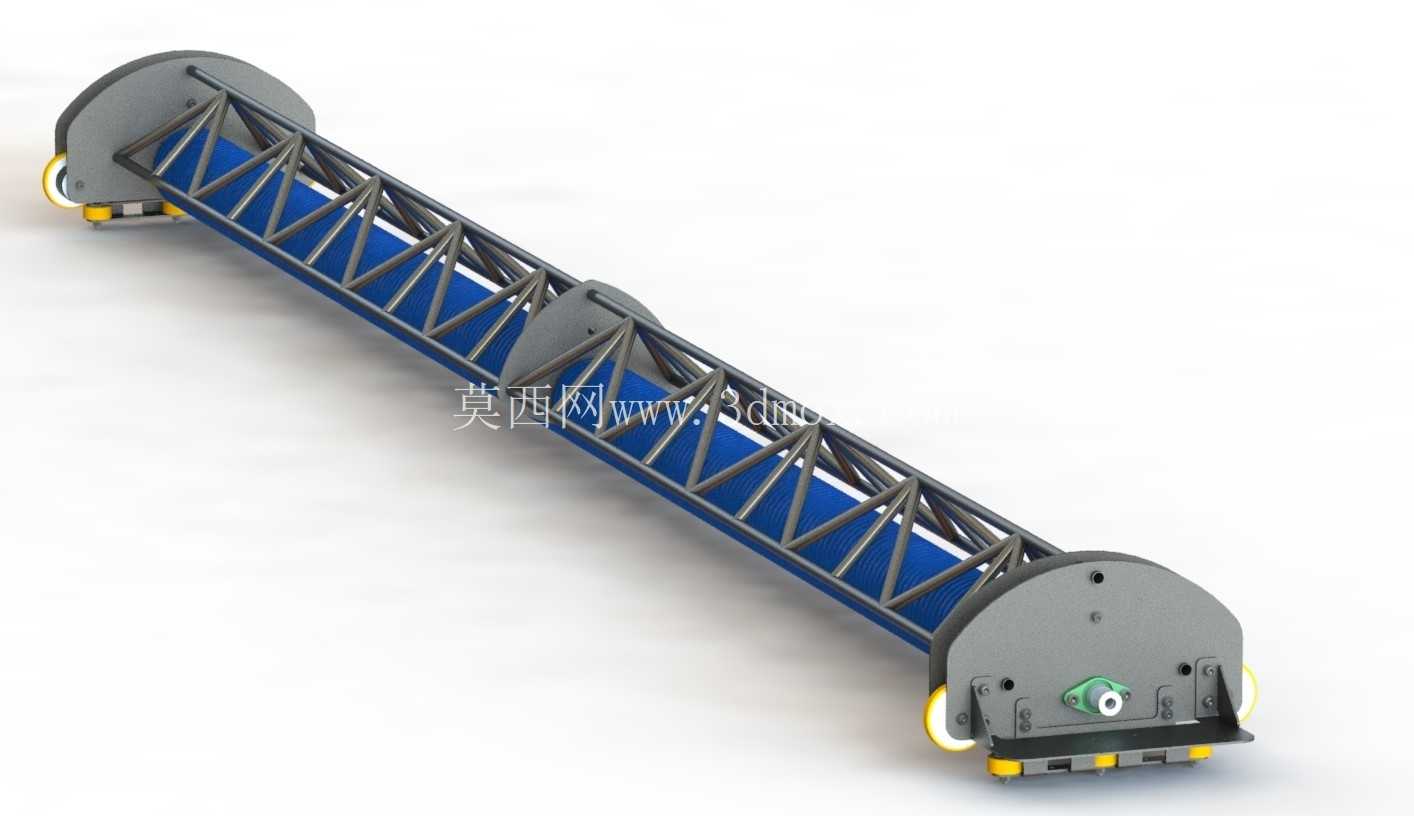

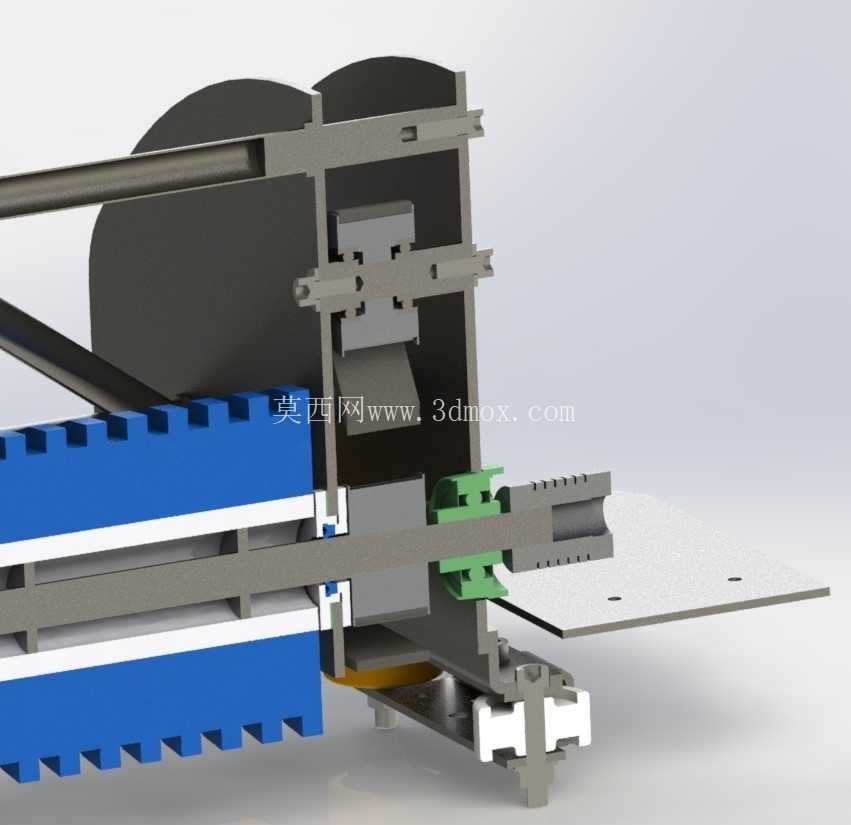

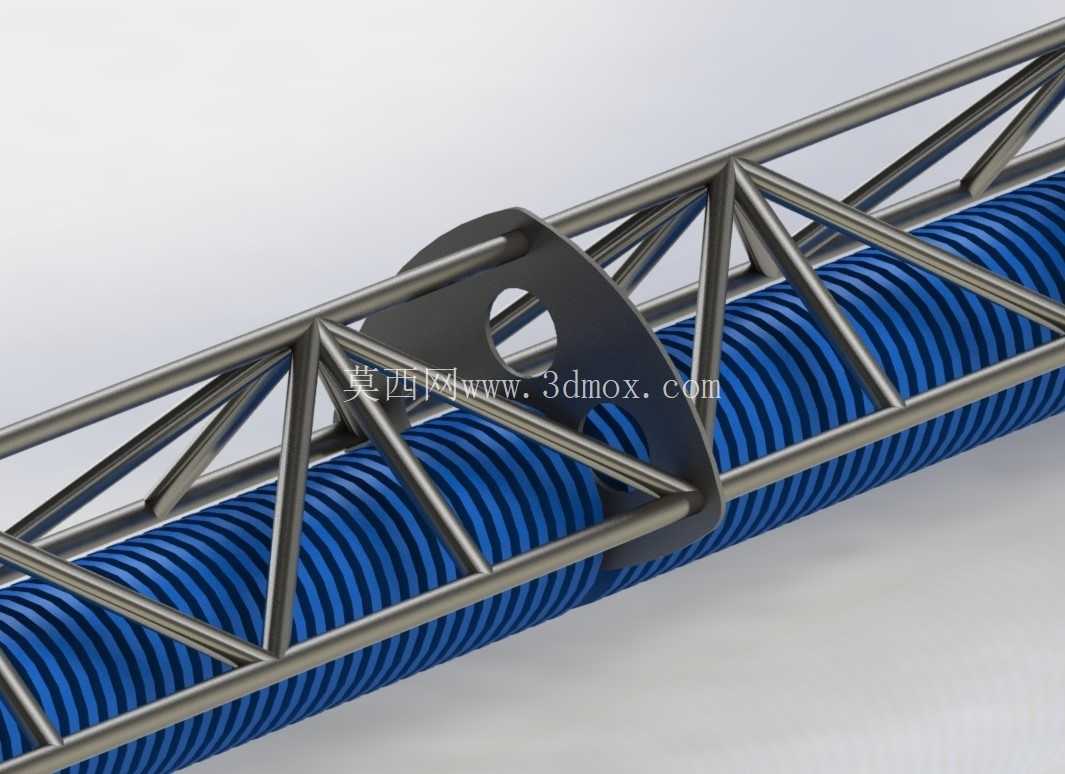

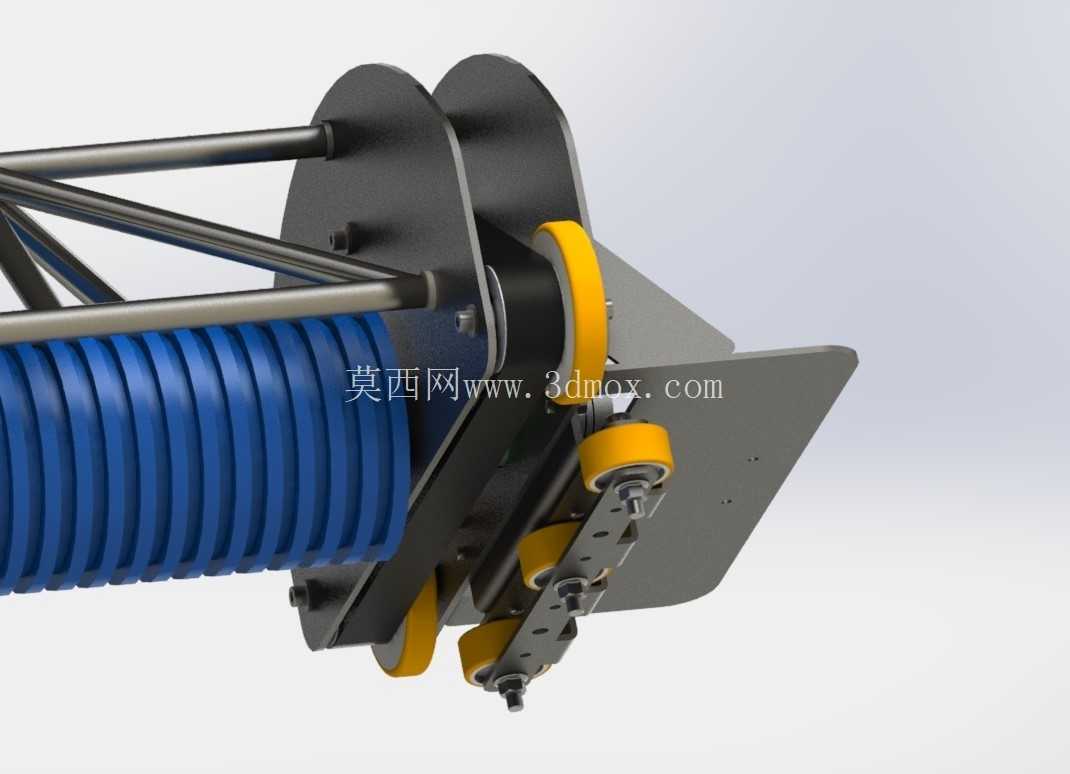

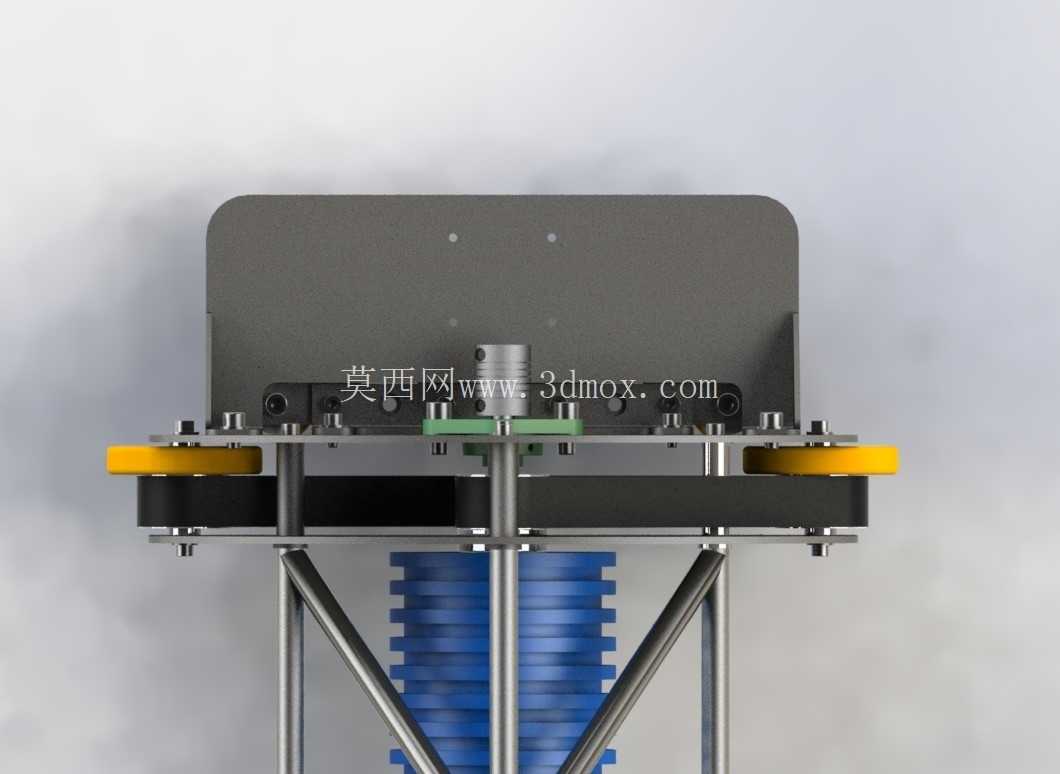

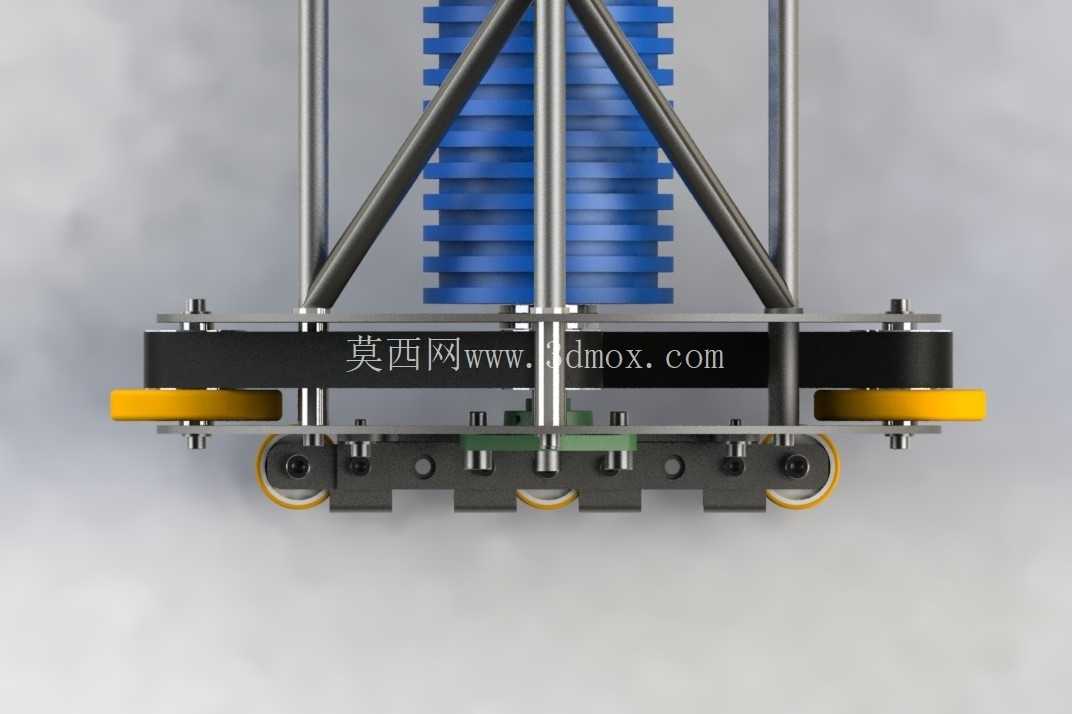

　　整套装置的支撑框架采用三角桁架式结构，相比同长度的实心梁结构，重量可降低40%以上，同时保证长幅滚刷的整体直线度，避免因框架挠曲造成滚刷局部压力过大、局部清洁不到位的问题；桁架的分段连接位置设置有快拆接口，可根据现场单串光伏组件的排布长度，增减桁架段数来调整整体清洁幅宽，无需重新定制整套主体结构，适配不同装机容量、不同排布方式的光伏阵列。行走驱动单元集成在装置两端的端座内，采用低速大扭矩的直驱结构，行走速度可在0.1m/s-0.5m/s区间调节，对应重污区域慢走清洁、浮尘区域快速走行的不同作业需求；端座底部设置有柔性导向轮，当装置行走到组件边框的拼接缝隙位置时，导向轮可顺着边框斜面顺滑过渡，避免卡滞停机。

　　从安装边界来看，整套装置的端座突出组件边框的侧向距离控制在80mm以内，可适配组件之间间距100mm以上的排布场景，不会出现相邻组件干涉的问题；装置整体高度控制在150mm以内，在屋顶光伏场景下不会额外增加过多风阻，满足沿海高风压区域的户外使用抗风要求。在实际作业逻辑上，装置可沿单串组件的长度方向线性往返行走，单次充电可覆盖长度100米以上的组件串清洁作业，相比人工清洁模式，作业效率可提升8倍以上，同时全程无需人员踩踏组件面板，从根源上避免了组件隐裂、人员高空坠落的风险。结构设计过程中，所有外露的结构件都做了抗紫外线、防腐蚀的表面处理，滚刷两端的旋转密封件采用耐候橡胶材质，可适应户外-20℃到60℃的环境温度范围，喷淋管路的接头采用快插式结构，现场更换维护无需专用工具，降低运维人员的现场操作门槛。不同于大型车载式光伏清洁设备需要预留检修通道的要求，这款轻量化清洁装置可直接在组件表面行走作业，对于山地电站中组件排布密集、检修通道狭窄的场景适配性更强，也可用于户用分布式光伏的日常清洁，用户可自行操作完成面板维护，无需专业运维团队上门作业。
