最小流量控制阀多路径减压盘堆结构

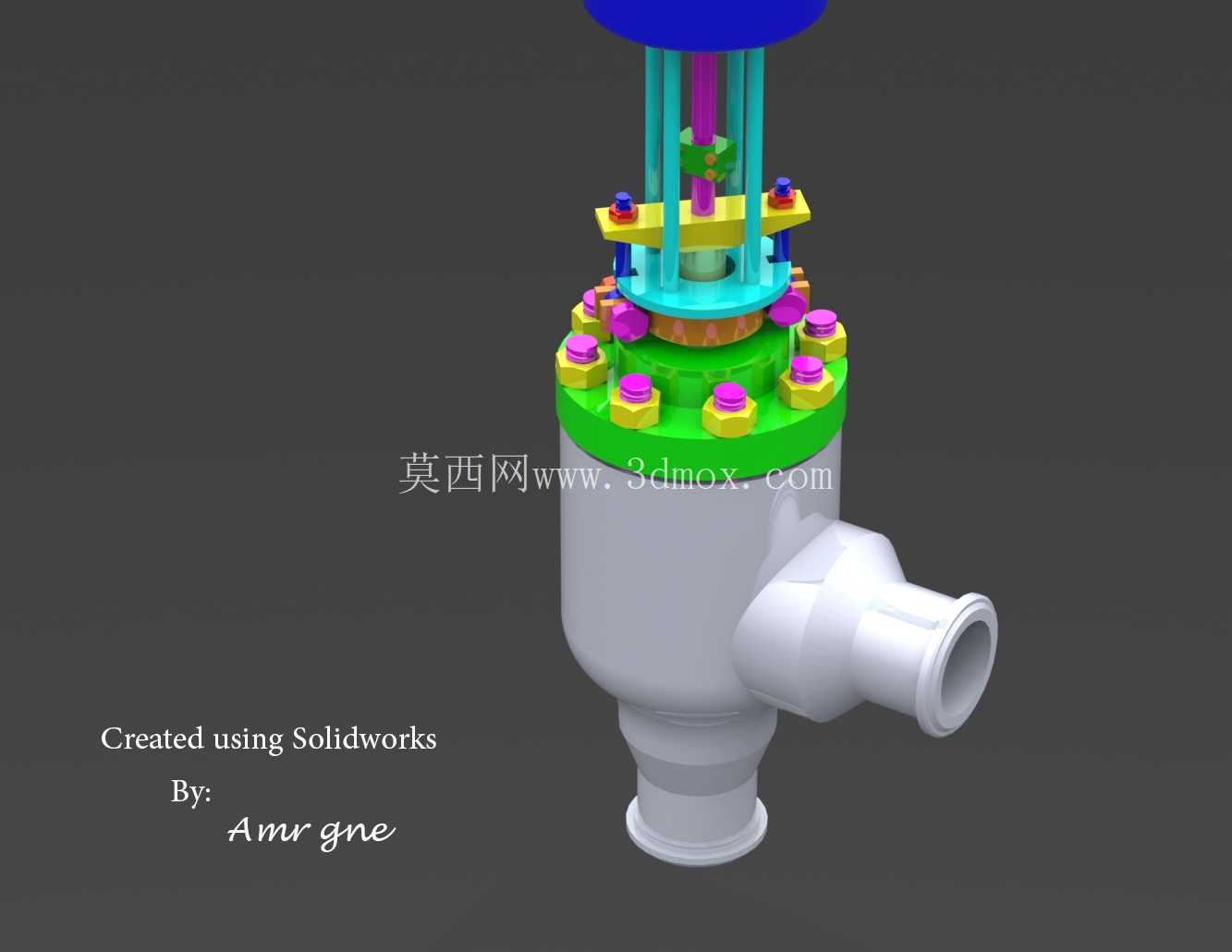

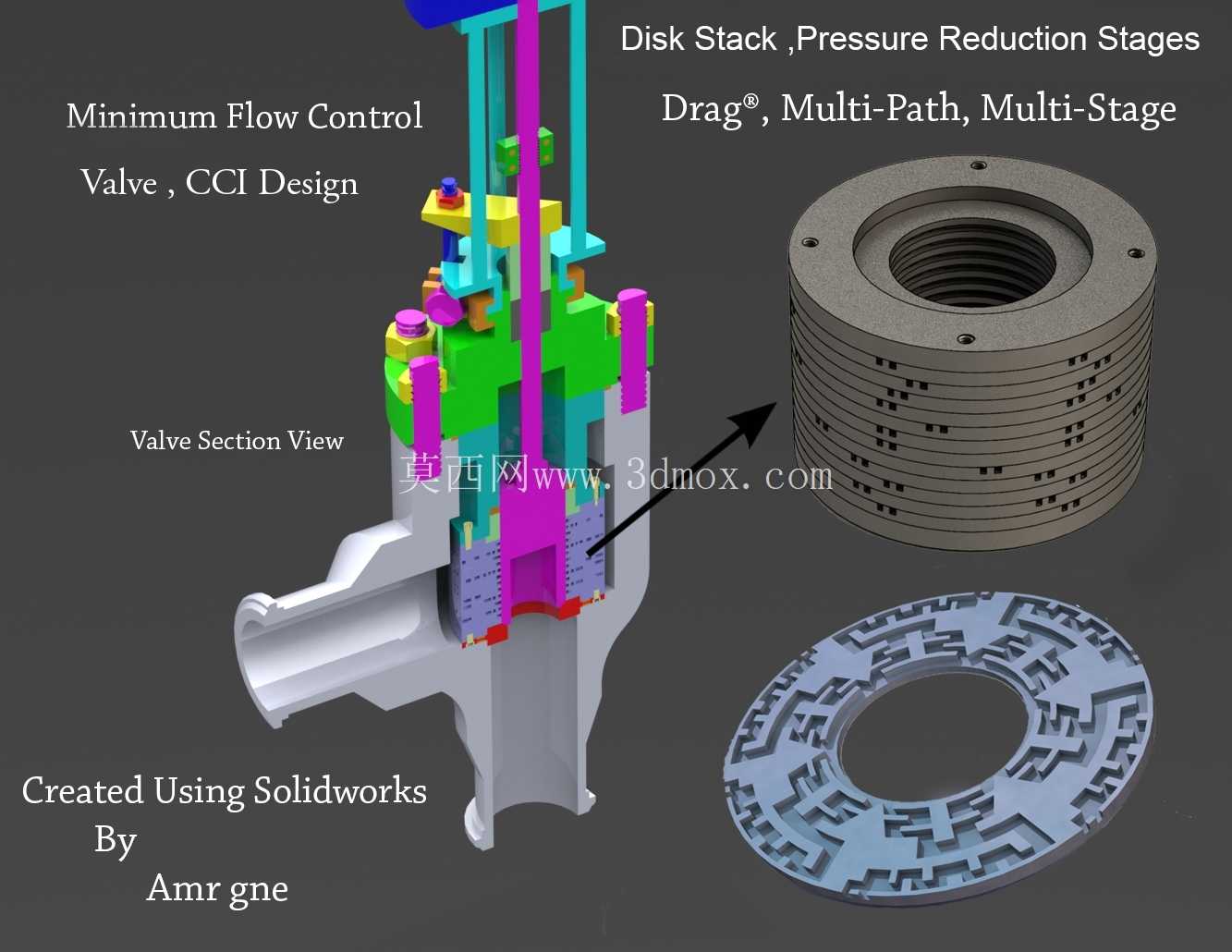

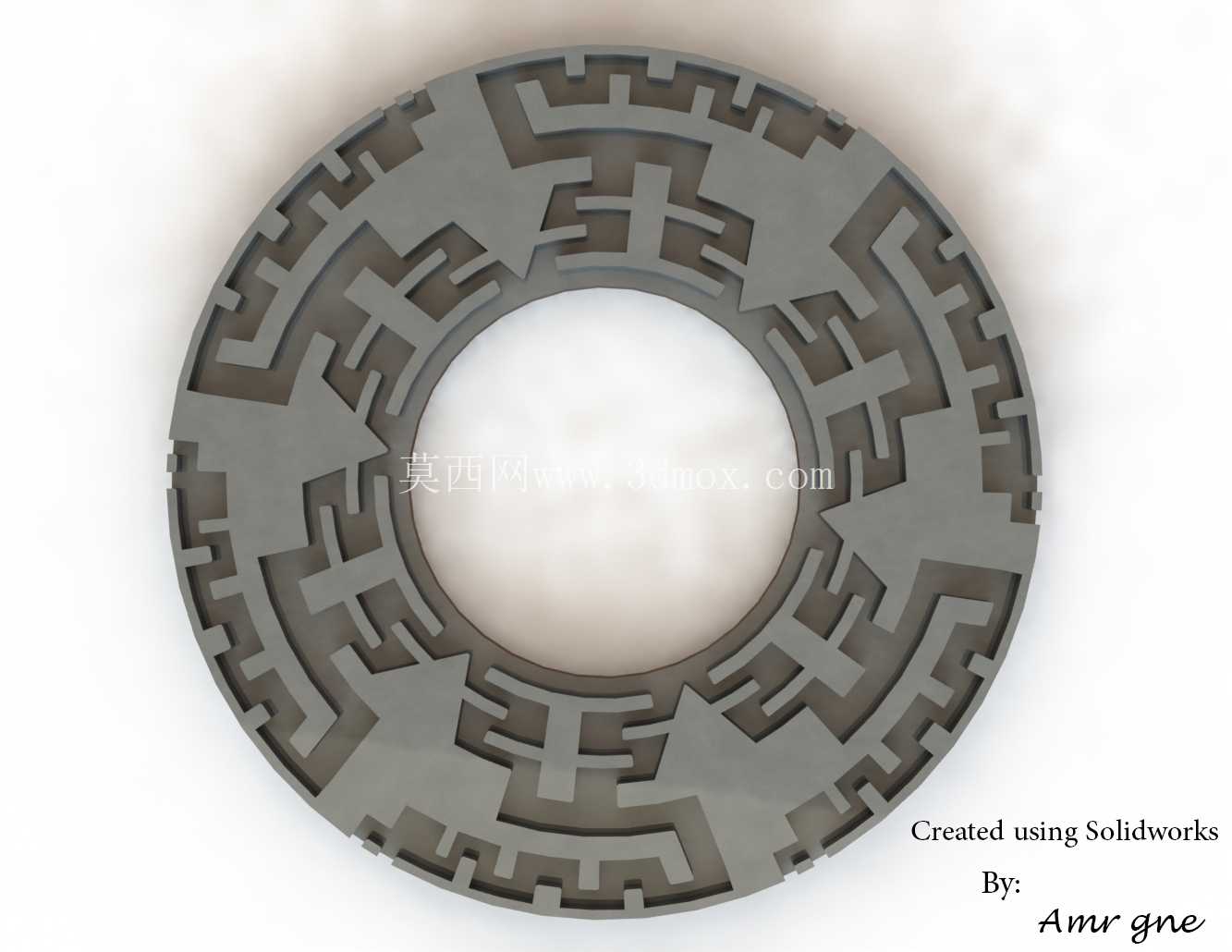

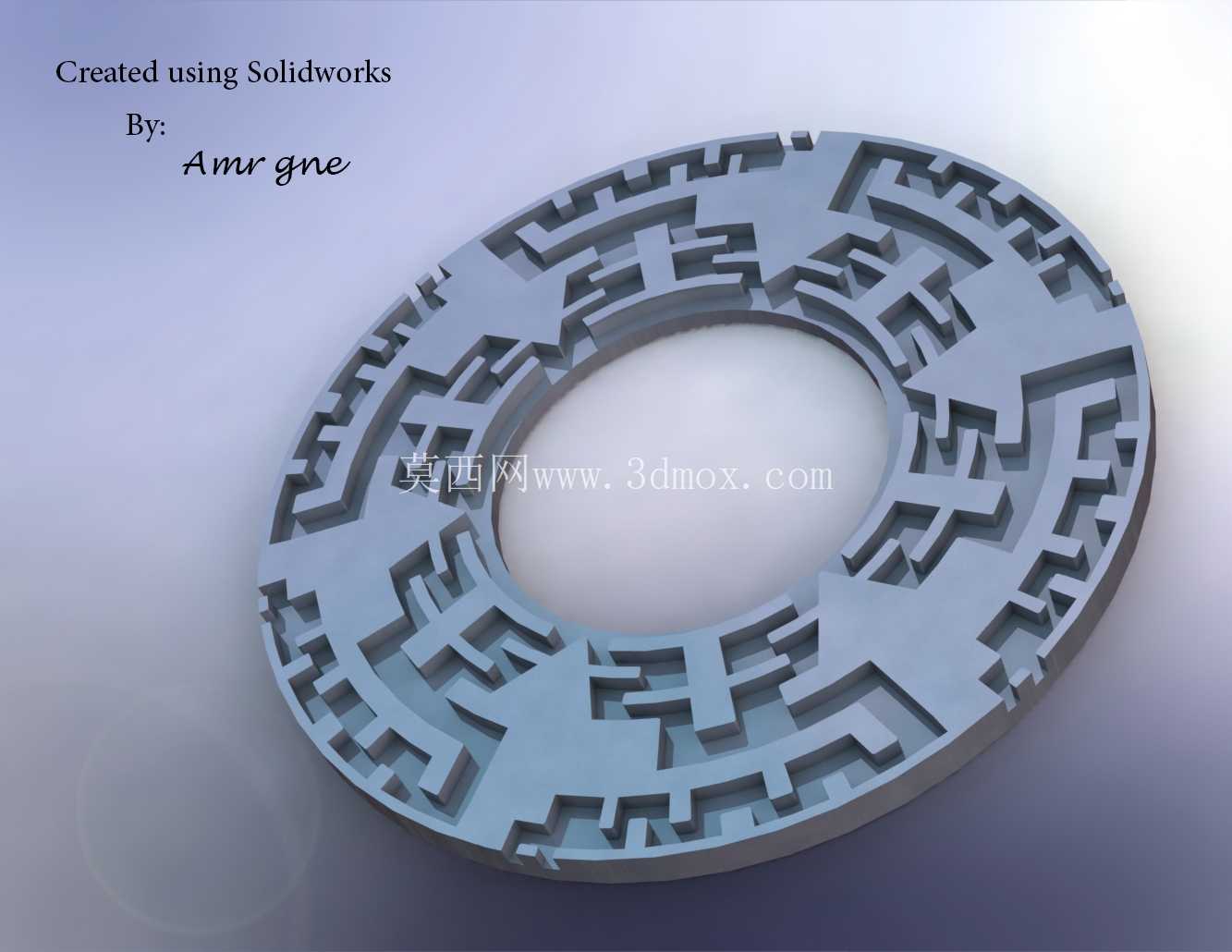

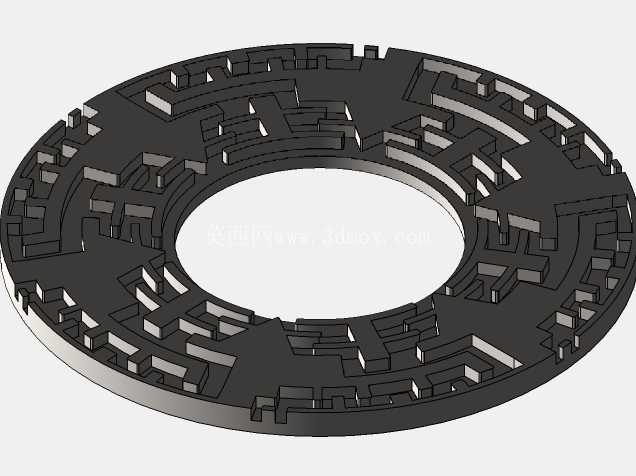

　　在石油炼化、长输管线、高压化工流体输送场景中，最小流量控制阀是保障泵组与管线系统安全运行的核心承压部件，常规单级节流结构在高压差工况下极易出现气蚀、冲蚀、振动超标等问题，多路径多级减压的盘堆结构正是为解决这类极端工况痛点开发的核心内件。这套盘堆结构采用叠片式堆叠设计，每一片盘片都预制了迷宫式曲折流道，流体从盘堆外侧进入流道后，需要经过多次90度转向、逐级扩容减速，每一级流道都承担固定比例的压降，避免流体在节流位置出现局部压力骤降低于介质饱和蒸气压的情况，从根源上抑制气蚀核的生成，同时流道的多路径设计可以将大股流体拆分为数十股细小流束，流体之间的对冲摩擦可以消耗大部分动能，大幅降低节流过程的噪声与振动，适配高压差、高流速、含固体颗粒的严苛工况。

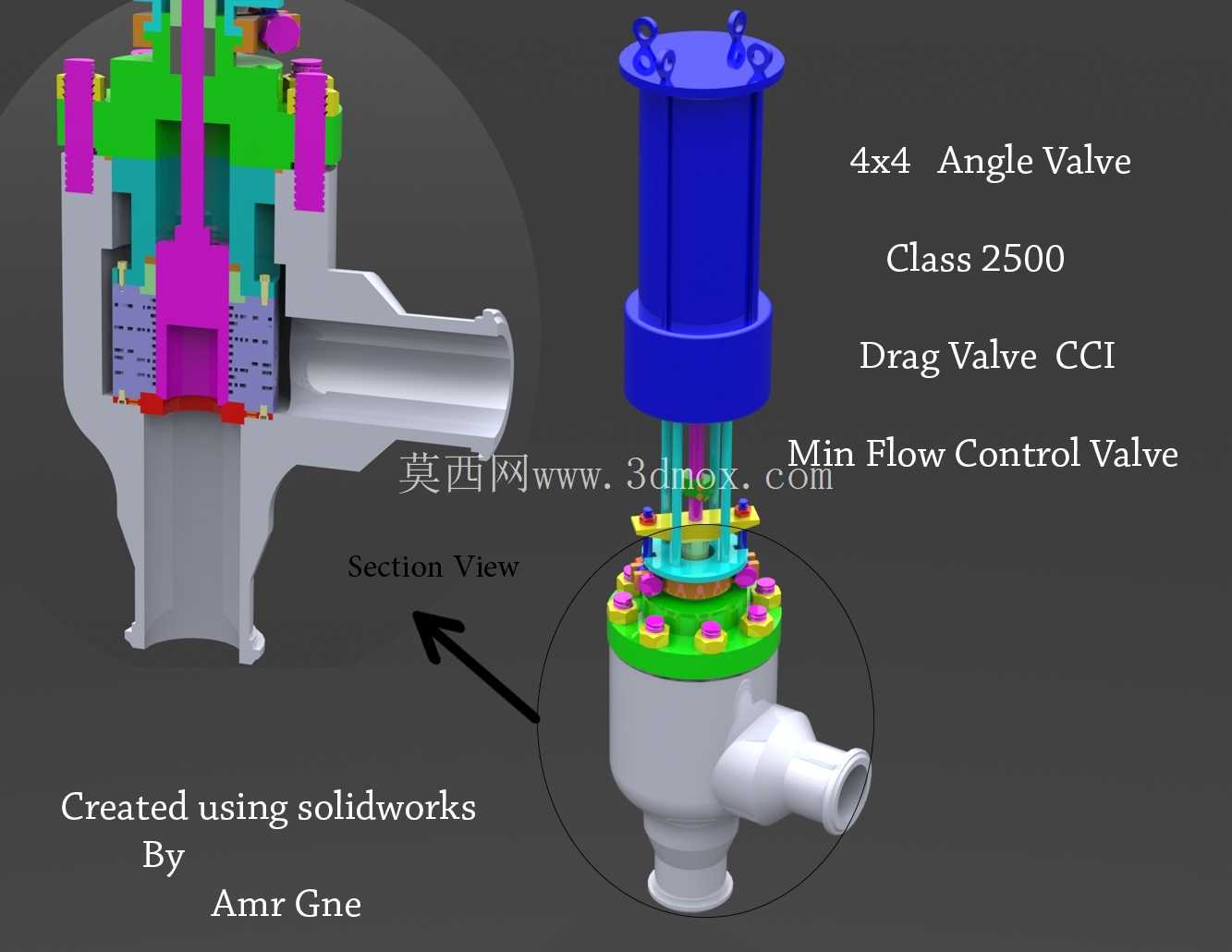

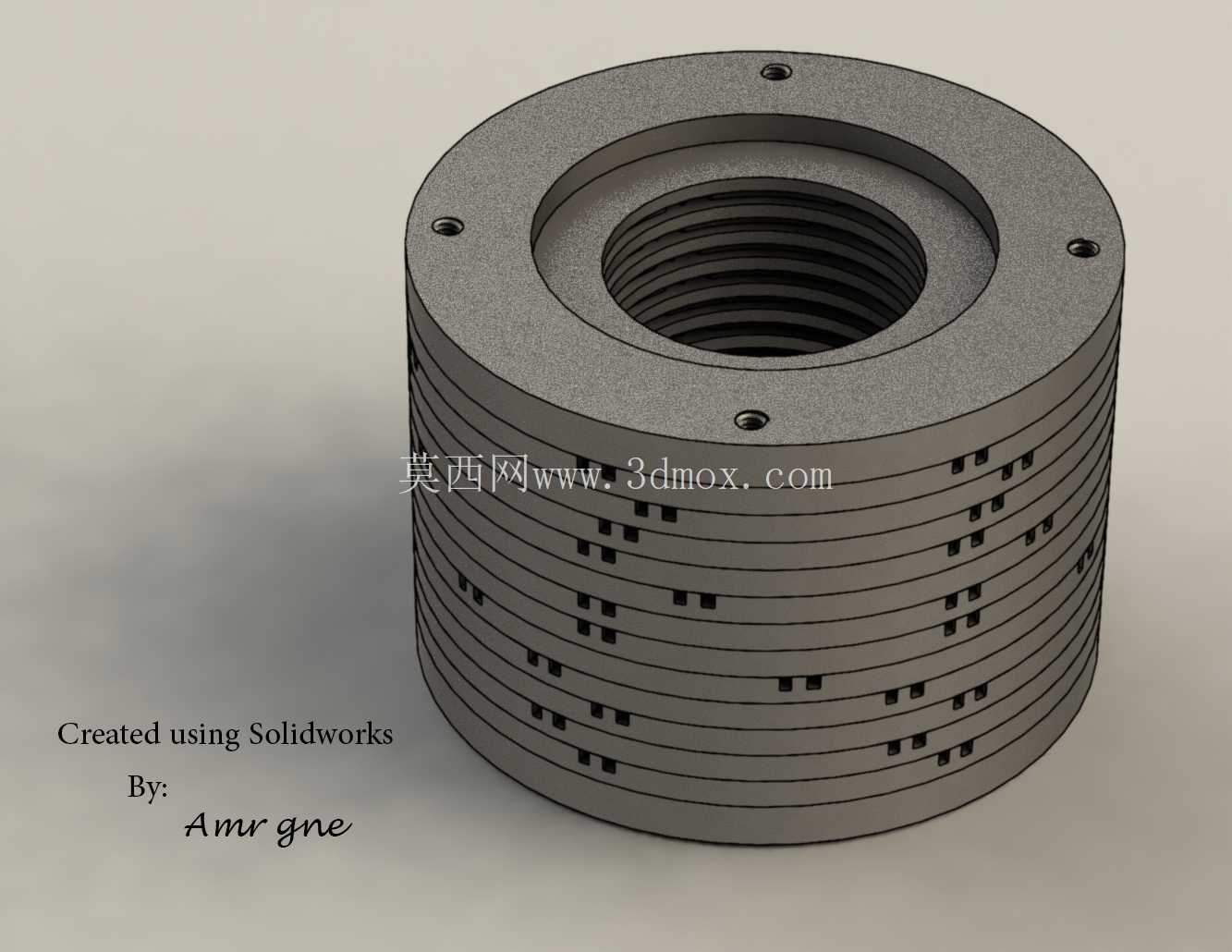

　　从结构设计逻辑来看，盘堆整体采用圆柱环形结构，中心设置与阀杆配合的通孔，外圆与阀体内腔的安装止口做公差配合，堆叠后的总高度需要匹配阀笼的内部安装空间，每一片盘片的流道都做了错位对齐设计，保证流体在相邻盘片之间流转时不会出现流道断连，同时盘片之间采用真空钎焊工艺连接，整体结构强度可以承受PN160以上的高压差载荷，不会在长期流体冲击下出现盘片错位、变形的问题。流道的设计采用逐级扩容的思路，靠近盘堆外侧的入口流道截面较小，越靠近中心出口位置流道截面越大，流体在流动过程中流速逐步降低，避免高速流体直接冲刷阀座密封面，延长阀门整体的使用寿命。

　　从安装边界来看，盘堆的外圆尺寸需要与阀笼的内孔做H7/g6的间隙配合，保证盘堆可以顺利装入阀笼内部，同时不会出现过大的间隙导致流体旁通；中心通孔与阀塞的配合间隙控制在0.1-0.2mm之间，既保证阀塞上下动作顺畅，又避免流体从配合间隙处泄漏影响减压效果；盘堆堆叠后的总高度公差控制在±0.05mm以内，保证安装后上下端面可以被阀笼与阀盖的压紧面完全压实，不会在运行过程中出现窜动。

　　在实际选型应用中，这类盘堆结构可以根据工况的压差等级调整堆叠的盘片数量，压差越高需要的减压级数越多，对应的盘堆总高度也越高，流道的弯折角度与截面尺寸也需要根据介质的特性做针对性调整，比如针对含固体颗粒的介质，流道会设计更大的转角半径，避免颗粒在流道内沉积堵塞；针对洁净介质则可以采用更密集的流道设计，提升减压效率与流通能力。这套结构的三维建模过程中，需要重点关注每一片盘片的流道对齐关系，以及盘片堆叠后的整体同轴度，避免建模误差导致实际加工后流道错位，影响减压效果；同时需要预留钎焊工艺的焊料间隙，保证盘片之间的连接强度满足高压工况的使用要求。在实际工况运行中，这类多路径多级减压盘堆可以将高压差分拆为数十个小压降，每一级的压降都控制在介质不发生气蚀的范围内，相比传统的单级节流结构，使用寿命可以提升5-10倍，运行噪声可以降低20-30分贝，同时可以有效避免阀门振动导致的管线疲劳、连接件松动等次生问题，广泛应用在高压给水泵最小流量回流、高压加氢装置调节阀、长输管线调压阀等关键位置。
