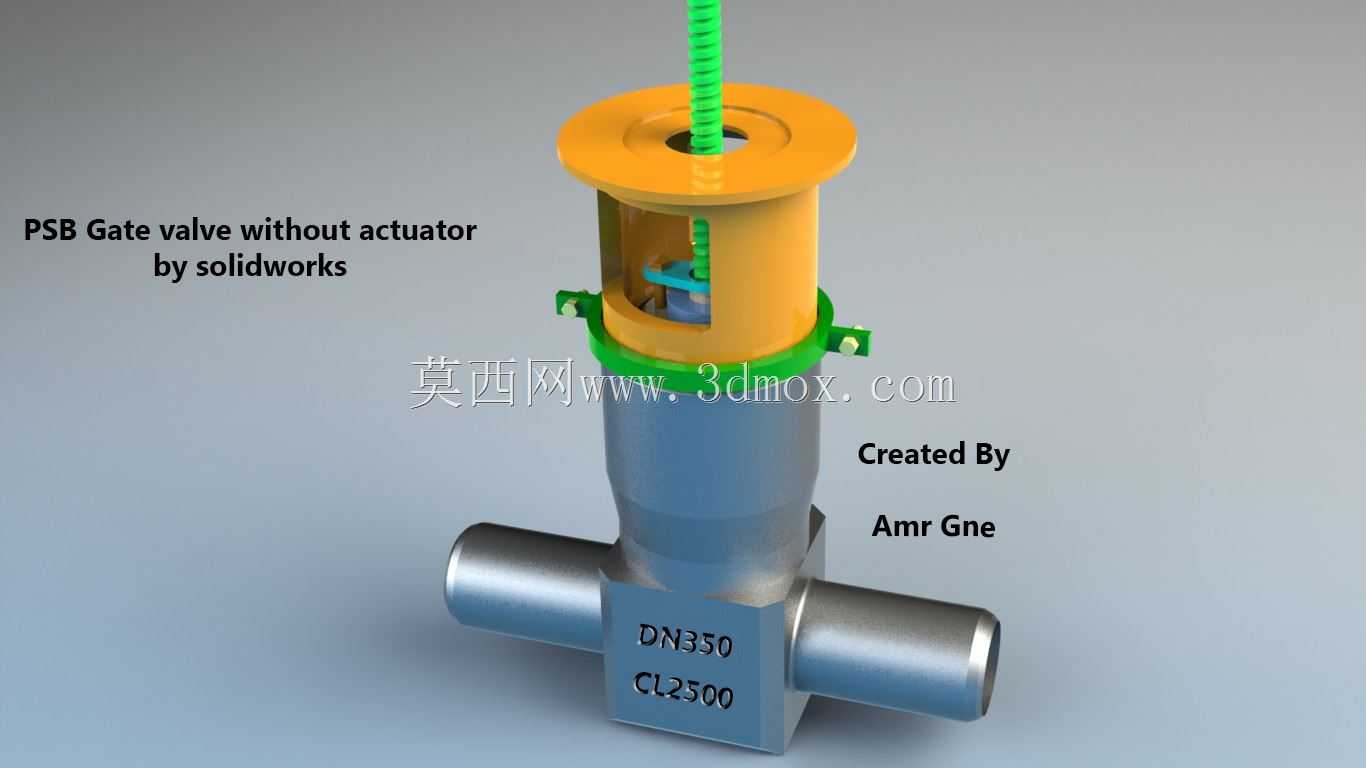

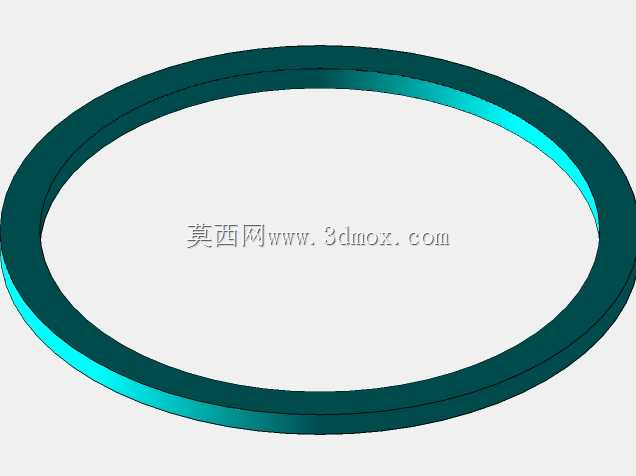

PSB无执行器闸阀剖面结构三维设计

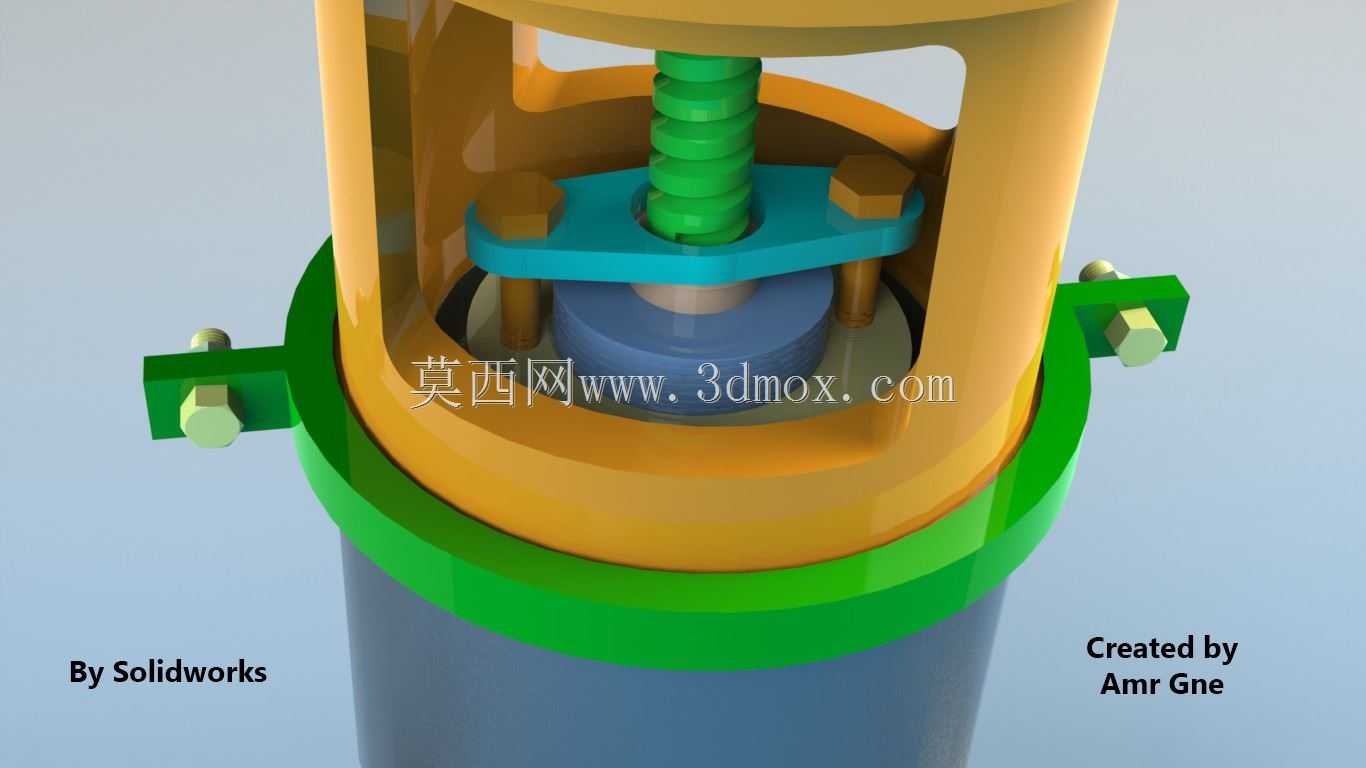

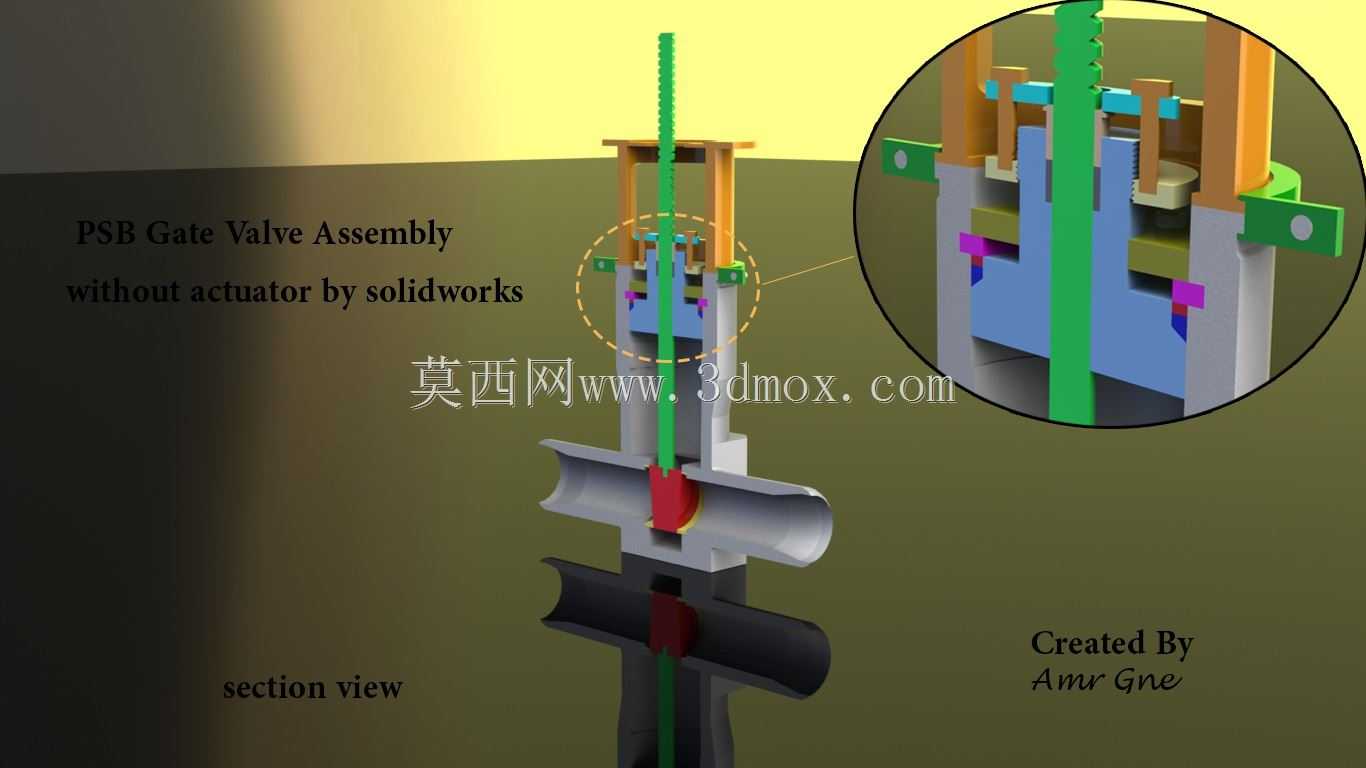

在市政供水主管网、石化工艺管线、火电循环水系统等需要长期截断介质流的工况中，无执行器配置的PSB闸阀是应用占比极高的截断类部件，这类闸阀通常预留执行器安装接口，可根据现场自动化改造需求后续加装电动、气动驱动单元，也可直接配套手轮用于人工操作的低压常温管线场景。从实际功能来看，该闸阀依靠闸板沿阀杆轴向的垂直升降实现流道的通断控制，全开状态下闸板完全收纳于阀腔上部，流道直通无遮挡，介质流动阻力远小于截止阀类产品，适合长期保持全开或全关状态的管路，不适合作为节流调节部件使用，避免半开状态下闸板受介质高速冲刷造成密封面冲蚀损坏。从设计思路层面拆解，该模型采用了明杆结构设计，阀杆梯形螺纹外露于阀盖上部，操作人员可直接通过阀杆升降位置判断阀门开度，同时螺纹部分不与管内介质接触，能有效避免介质中的杂质、腐蚀性成分磨损螺纹副，适配含少量固体颗粒的水、油品等介质工况；剖面结构清晰展示了阀体内腔的流道轮廓、闸板与阀座的密封配合面、阀杆与阀盖之间的填料密封结构、中法兰的连接定位关系，建模过程中严格遵循闸阀的常规装配逻辑，各零件之间保留了合理的装配间隙，比如填料压盖与阀杆的配合间隙、闸板与阀体内腔导向槽的滑动间隙，避免实际装配中出现干涉卡滞问题。关于安装边界与外形尺寸的设计考量，该闸阀的两端连接法兰尺寸匹配通用工业管道法兰标准，安装时需保证两端管线同轴度偏差在允许范围内，避免强行组对造成阀体附加应力；阀杆顶部的执行器连接法兰预留了标准螺栓孔位，后续加装执行器时无需额外加工连接接口；手轮安装位的操作空间预留满足人工操作的最小回转半径要求，若加装电动执行器则需核算上部安装空间高度，避免执行器与周边管线、桥架发生碰撞；阀体底部无突出排污结构，可适配水平安装、垂直安装等多种管线走向，垂直安装时需注意阀杆向上，避免介质中的杂质沉积在填料腔位置造成密封失效。模型中展示的密封结构采用了常规的柔性石墨填料搭配金属密封面设计，填料压盖的压紧螺栓预留了足够的调节行程，可在填料出现微量泄漏时通过压紧螺栓调整压缩量，无需在线更换填料即可实现密封补偿，降低日常运维的工作量。
