球形控制阀内部结构剖面设计方案

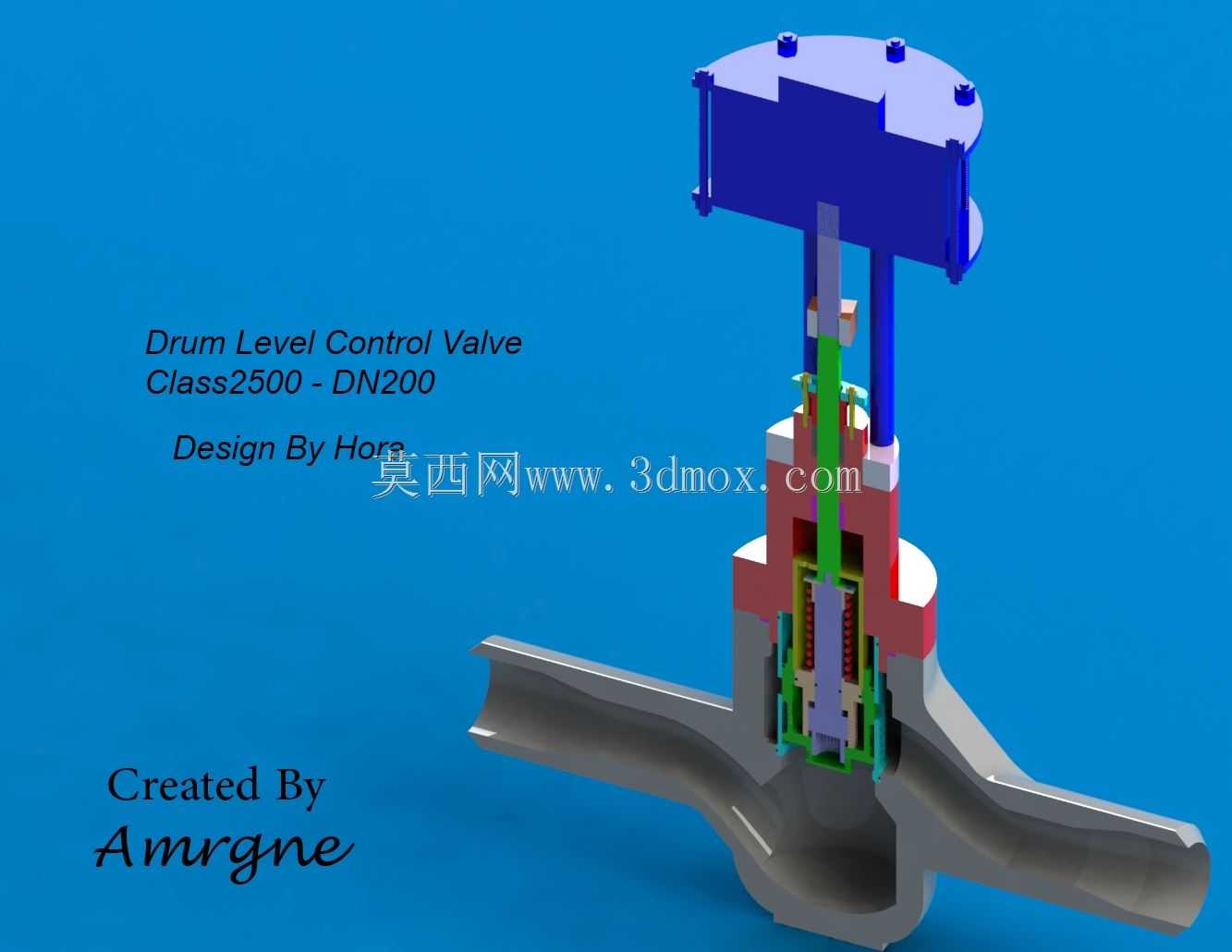

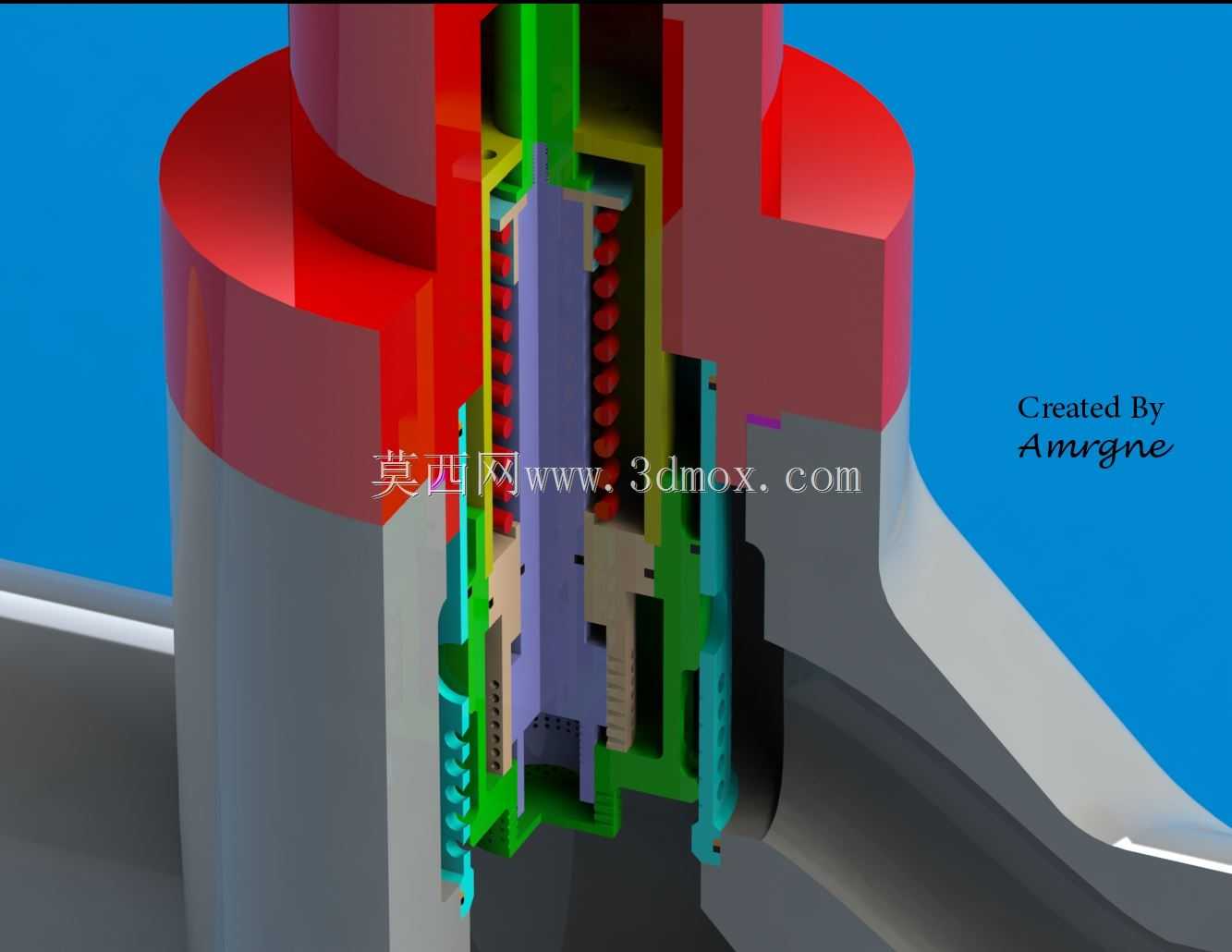

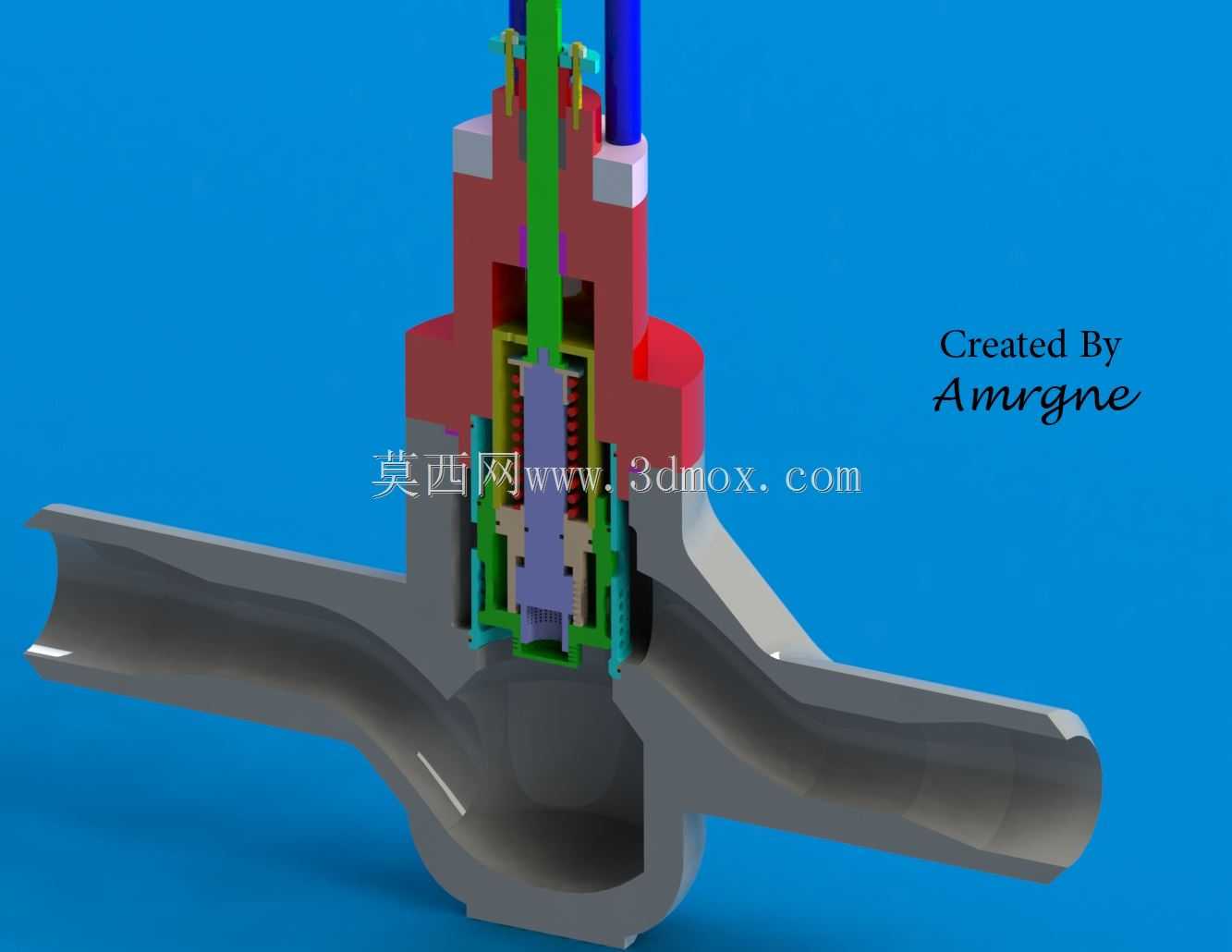

在石化输送、市政供水管网、工艺流体调控的管路系统中，这类球形控制阀是核心的压力与流量调节元件，区别于普通截断类阀门，它需要在管路带压工况下实现开度的连续调节，同时保证密封面无内漏、动作过程无卡滞。从剖面结构能看到，整个阀芯组件采用多层嵌套式布局，最外侧的阀体流道做了圆弧过渡处理，避免流体在阀腔内部形成涡流区，降低长期运行过程中流体对阀体内壁的冲蚀磨损。内部的导向套与阀芯采用小间隙配合，配合面做了等距均压槽设计，不管是高压差下的小开度工况，还是全开状态的大流量输送，阀芯都不会因为侧向流体压力出现偏磨，这一点在含少量固体颗粒的流体输送场景中尤为重要，能大幅延长密封副的使用寿命。

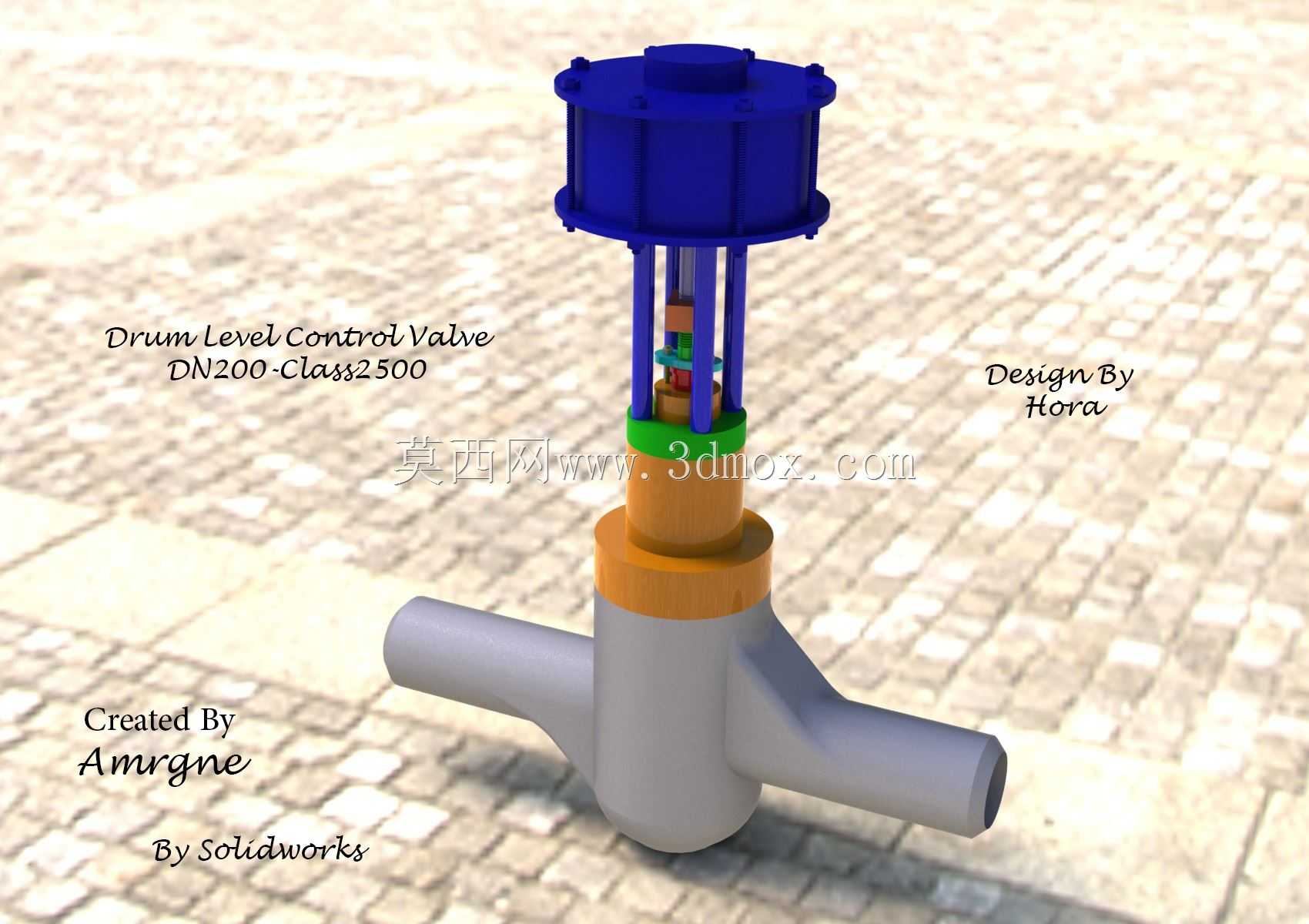

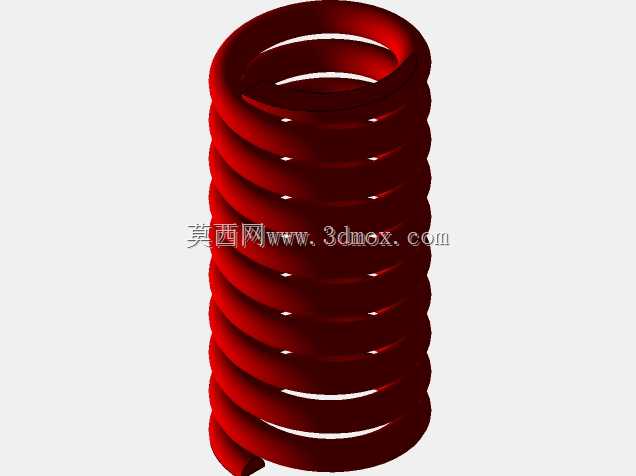

设计阶段首先要匹配管路的通径边界，安装法兰的端面尺寸、螺栓孔分布圆直径都要和对应压力等级的管路标准对齐，保证现场安装时不需要额外加工转接法兰。阀杆的密封区域采用了多级填料组合结构，配合弹簧的预紧力自动补偿填料磨损量，不需要运维人员频繁拧紧压盖就能保证阀杆处无外漏。内部的复位弹簧采用等节距圆柱螺旋结构，弹簧的刚度经过匹配计算，既能保证失压状态下阀芯能快速复位到关闭位置，又不会因为弹簧力过大导致执行机构驱动负载超标。

流道的球形密封面做了硬化处理，和阀座的密封面采用锥面与球面的线接触密封形式，相比平面密封，这种结构对加工公差的包容性更好，哪怕存在微小的装配同轴度偏差，也能保证密封面完全贴合。阀腔内部的过流面积按照线性调节特性做了型线优化，不同开度下的流量系数变化平缓，不会出现小开度调节过于灵敏、大开度调节滞缓的问题，适配自动化控制系统的信号调节逻辑。整个内部组件的装配顺序遵循从下到上的嵌套逻辑，所有活动部件都预留了足够的热膨胀间隙，在输送高温流体时，不会因为金属件热胀出现动作卡滞的问题。安装时要注意流体流向与阀体标识方向一致，反向安装会导致阀前压力直接作用在阀芯背侧，大幅提升执行机构的动作负载，甚至会导致阀门无法正常调节开度。日常运维中，只需要定期检查阀杆填料的泄漏情况，不需要拆解整个阀腔，因为内部的导向结构自带防尘挡圈，能阻挡管路中的杂质进入活动配合面，减少卡滞故障的发生概率。
