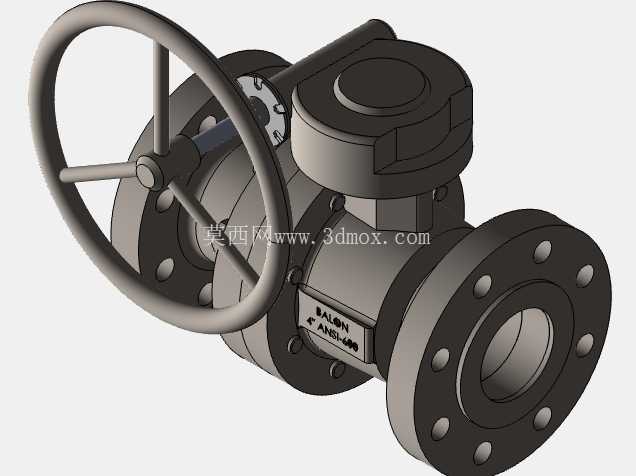

四英寸法兰连接齿轮操作固定球阀结构

　　在石油炼化、长输管线、化工介质输送这类高压工业管路系统里，截断类阀门的操作可靠性直接决定整条管线的运维安全，这款四英寸压力等级600磅级的齿轮操作球阀，就是针对大口径高压工况下手动操作力矩过大的痛点做的结构设计。不同于普通小口径球阀直接用手柄驱动的结构，这款阀在阀体顶部集成了齿轮减速操作机构，输入端连接手轮，通过齿轮副的减速增扭作用，即便管线内介质压力达到额定工作压力，操作人员也能单手完成阀门的启闭动作，不会出现高压下阀杆抱死、手动扳不动的情况。

　　从结构布局来看，阀门两端采用标准凸面法兰连接结构，法兰端面的螺栓孔分布完全匹配ANSI 600LB的法兰规范，安装时不需要额外加工转接法兰，直接和同压力等级的管路法兰对中，穿入螺栓均匀预紧就能完成装配，法兰密封面的凸台高度、粗糙度都做了对应设计，配合金属缠绕垫片就能实现高压下的端面密封，不会出现介质外漏的问题。阀体采用侧装式固定球结构，球体上下两端设置有支撑轴，不同于浮动球靠介质压力压向出口侧阀座实现密封的形式，固定球结构的介质作用力大部分由上下支撑轴承担，阀座承受的侧向力更小，在高压大口径工况下的密封稳定性更好，同时操作力矩也比同规格浮动球阀低三成左右，适配齿轮操作机构的力矩输出范围。

　　齿轮操作机构的箱体直接通过螺栓固定在阀体顶部的支架上，阀杆和齿轮输出端采用方榫连接，没有多余的传动间隙，手轮转动时的动作可以直接传递到球体上，不会出现空行程。手轮采用轮辐式结构，直径经过力矩计算匹配，轮缘做了圆弧过渡，操作人员握持施力时不会硌手，手轮的安装高度距离阀体中心的尺寸符合现场操作的人机工程要求，不需要额外搭设操作平台就能完成启闭操作。从安装边界来看，阀门的结构长度符合对应压力等级球阀的标准尺寸，两端法兰的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循规范，管路设计时不需要预留额外的安装空间，直接替换同规格同压力等级的其他截断阀即可，齿轮箱的外轮廓尺寸经过校核，安装时不会和周边的管路支架、保温层产生干涉，手轮的转动范围内也没有突出的结构件，操作时不会出现卡滞。

　　在实际工况应用中，这款球阀主要用于输送油品、化工介质、高压水等介质的管路上，做全开全关的截断使用，不建议用于节流工况，避免高速介质长期冲刷阀座和球体密封面导致密封失效。设计过程中，球体的流道做了全通径设计，流道内径和连接管路的内径完全一致，介质通过时的压力损失极小，同时也方便管路通球清扫，适合长输管线这类需要定期清管的应用场景。阀杆采用防飞出结构设计，阀杆从阀体内部装入，即便阀腔内部出现异常升压，也不会把阀杆顶出造成外漏，阀杆和阀体之间的密封采用多重填料组合结构，低压和高压工况下都能保持可靠的密封性能，不需要频繁压紧填料压盖。齿轮操作机构上设置有明确的启闭位置指示，手轮顺时针转动为关阀，逆时针转动为开阀，当阀门处于全开或全关位置时，指示牌会对应显示位置状态，现场巡检人员可以直观判断阀门的工作状态，避免误操作。整体结构没有多余的复杂零件，拆解维护时只需要拆开阀体中法兰的连接螺栓，就能取出球体、阀座等内部零件进行更换，维护过程不需要把整个阀门从管线上拆下来，能大幅缩短现场运维的停机时间。
