方形铝制插片式电子散热结构件

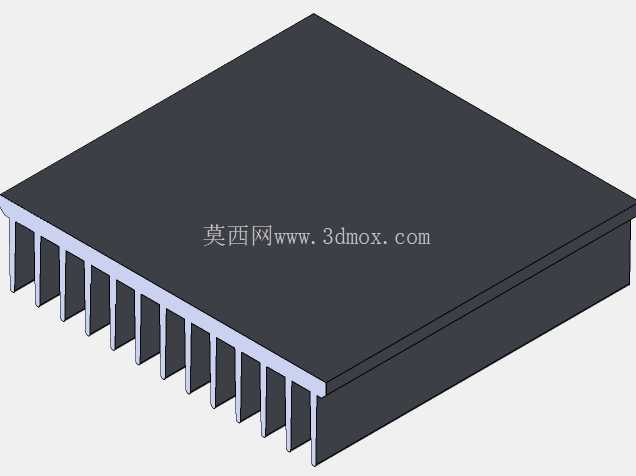

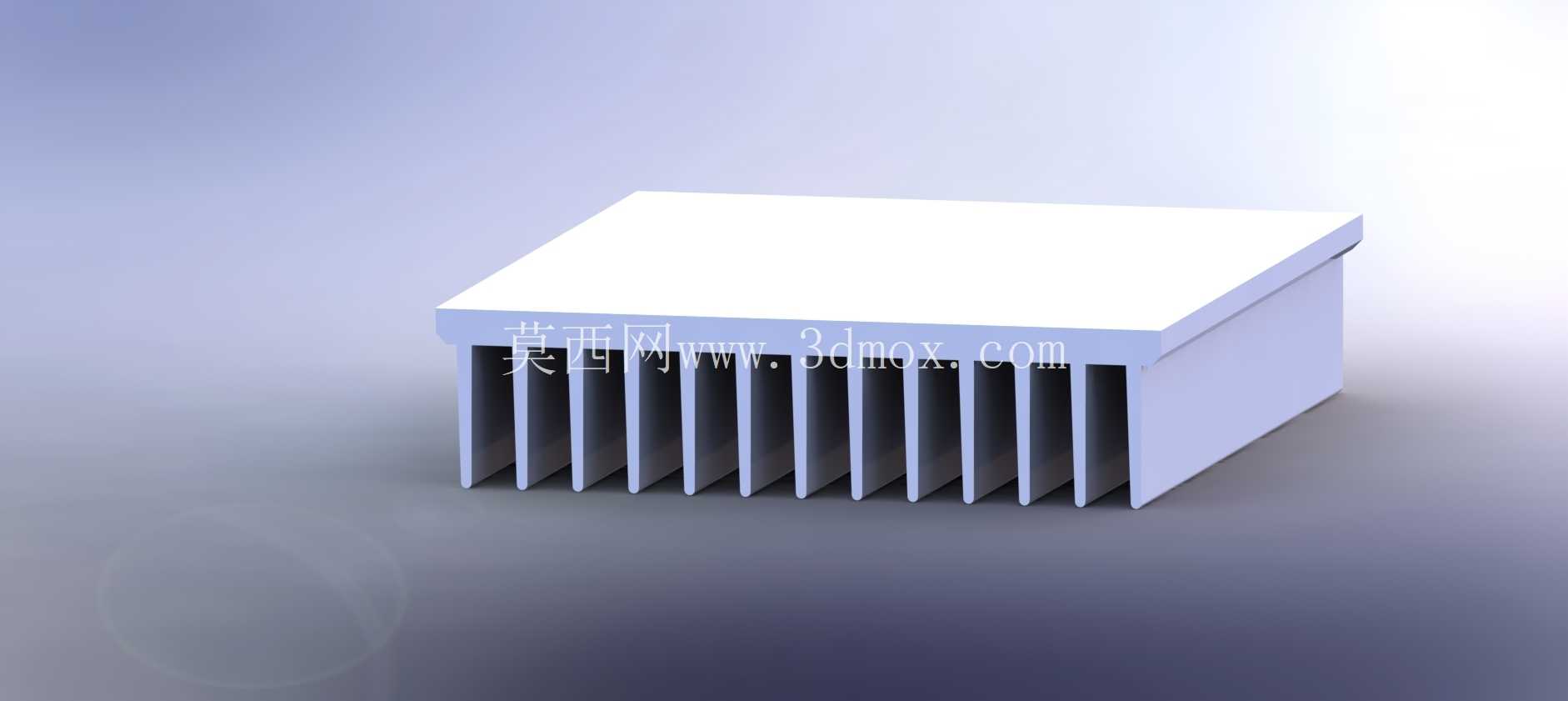

　　在中小功率电力电子设备的热管理设计环节，这类插片式铝制散热结构是应用频次极高的被动散热方案，不需要额外搭配风冷或液冷组件，仅依靠自身结构与空气的接触面积完成热交换，就能满足多数常规工况下的功率器件散热需求。从结构设计逻辑来看，这款散热件采用一体化挤压成型的铝基材加工思路，底部为平整的实心安装基面，基面厚度经过冗余设计，既保证和发热器件表面贴合时的平面度公差可控，也能将器件表面的集中热量快速均温扩散，避免局部热堆积。基面上方垂直排布等间距的薄型散热鳍片，鳍片的厚度、间距以及整体高度都经过热阻匹配计算：鳍片厚度控制在既能保证挤压成型时的结构强度，不会在安装、运输过程中出现弯折变形，又不会占用过多不必要的材料体积；鳍片间距兼顾自然对流的空气流通效率，不会因为间距过小导致热空气在鳍片间隙内滞留形成热岛，也不会因为间距过大浪费可利用的散热面积；鳍片高度则匹配安装空间的垂直边界，不会超出常规板卡安装时的器件限高要求。

　　实际选型应用时，这类散热件多用于电源模块、功率MOS管、整流桥堆、小型变压器这类持续发热的电子元器件配套，安装基面可以通过导热胶粘接、螺钉锁紧或者卡扣固定的方式和发热器件表面紧密贴合，安装前需要保证基面和器件接触面的清洁度，均匀涂覆薄层导热硅脂填充微观间隙，降低接触热阻。从安装边界来看，整体为方正的矩形轮廓，四个边角可以根据实际安装需求做小尺寸倒角处理，避免安装过程中划伤操作人员或者周边线路，基面的安装孔位可以根据不同的器件封装形式灵活调整，不需要改动主体散热结构就能适配多种安装场景。

　　在自然对流工况下，这类铝制散热件的散热能力和鳍片总有效换热面积直接相关，设计时通过等间距直鳍片的排布，在有限的投影面积内最大化拓展换热面积，同时铝材质本身的高导热系数可以保证热量从基面到鳍片末端的传导效率，不会出现鳍片根部和末端温差过大导致的散热效率折损。不同于带热管或者液冷流道的复杂散热结构，这种纯铝挤压的插片式散热件加工工序少，批量生产成本可控，结构可靠性高，没有活动部件也不存在后期维护的需求，在工业控制板卡、小功率开关电源、消费电子内置功率模块、车载低压控制单元等场景都有广泛应用。

　　设计建模过程中，需要重点控制鳍片的拔模角度，保证挤压成型后的脱模顺畅，同时严格控制鳍片的平行度公差，避免鳍片倾斜导致相邻间隙不均影响空气流通；基面的平面度公差需要控制在合理范围内，保证和发热器件贴合时不会出现局部间隙过大的问题，所有棱边做微小倒钝处理，去除加工毛刺，避免安装时割伤绝缘层或者操作人员。这类散热结构的设计不需要追求过度的参数冗余，只需要匹配对应发热器件的热耗散功率，核算清楚工况下的最高环境温度，保证器件结温在额定工作范围内即可，过度增加鳍片高度或者密度反而会提升材料成本，也会占用更多的设备内部安装空间，不利于整机的紧凑化设计。
