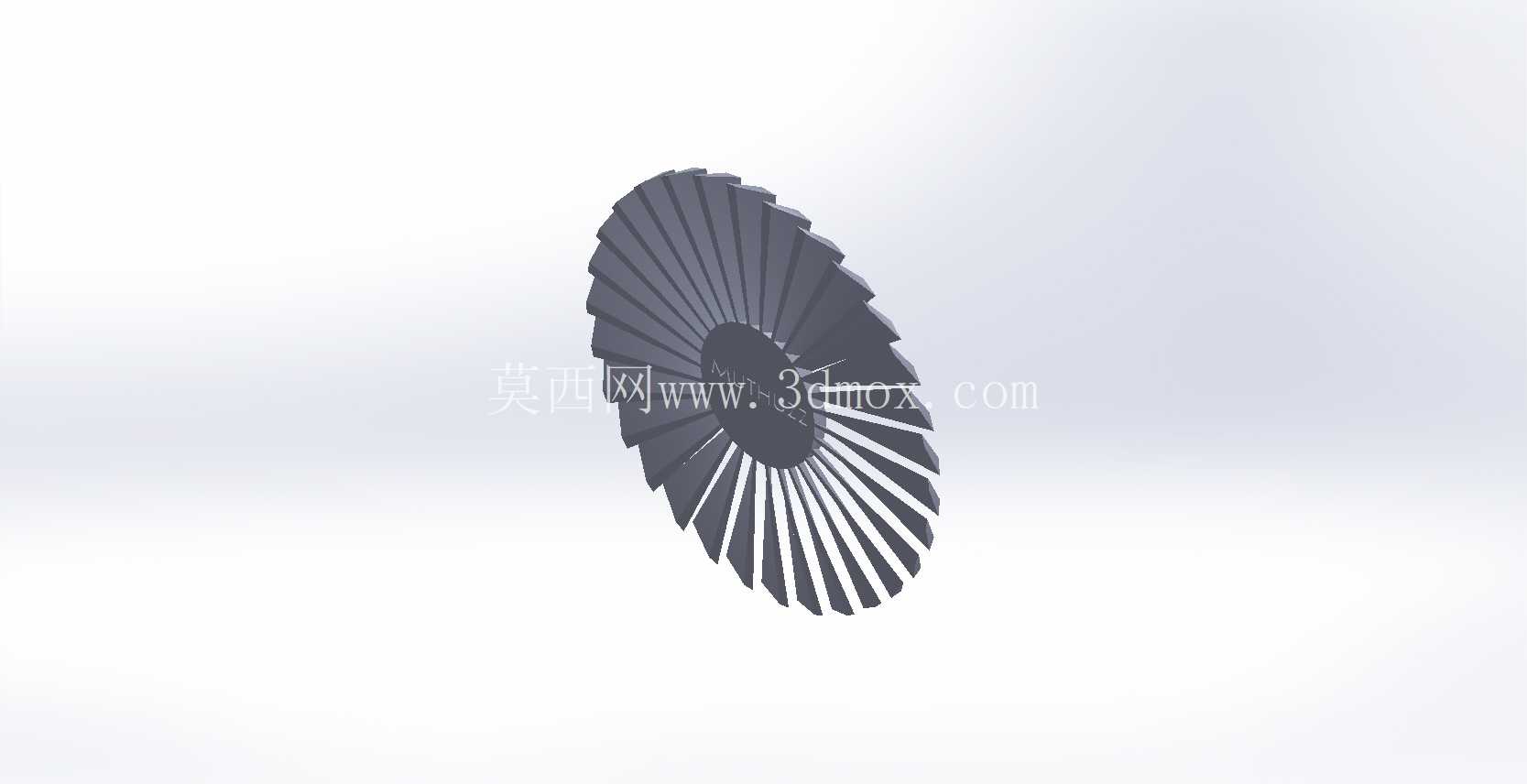

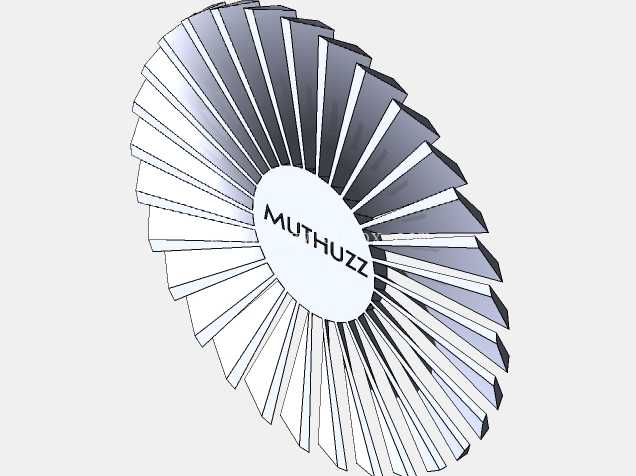

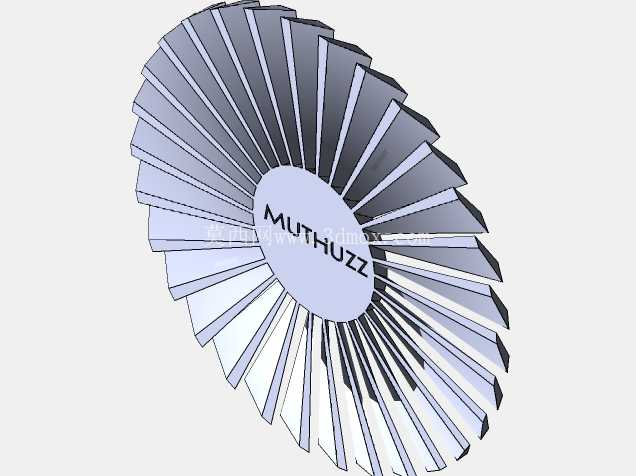

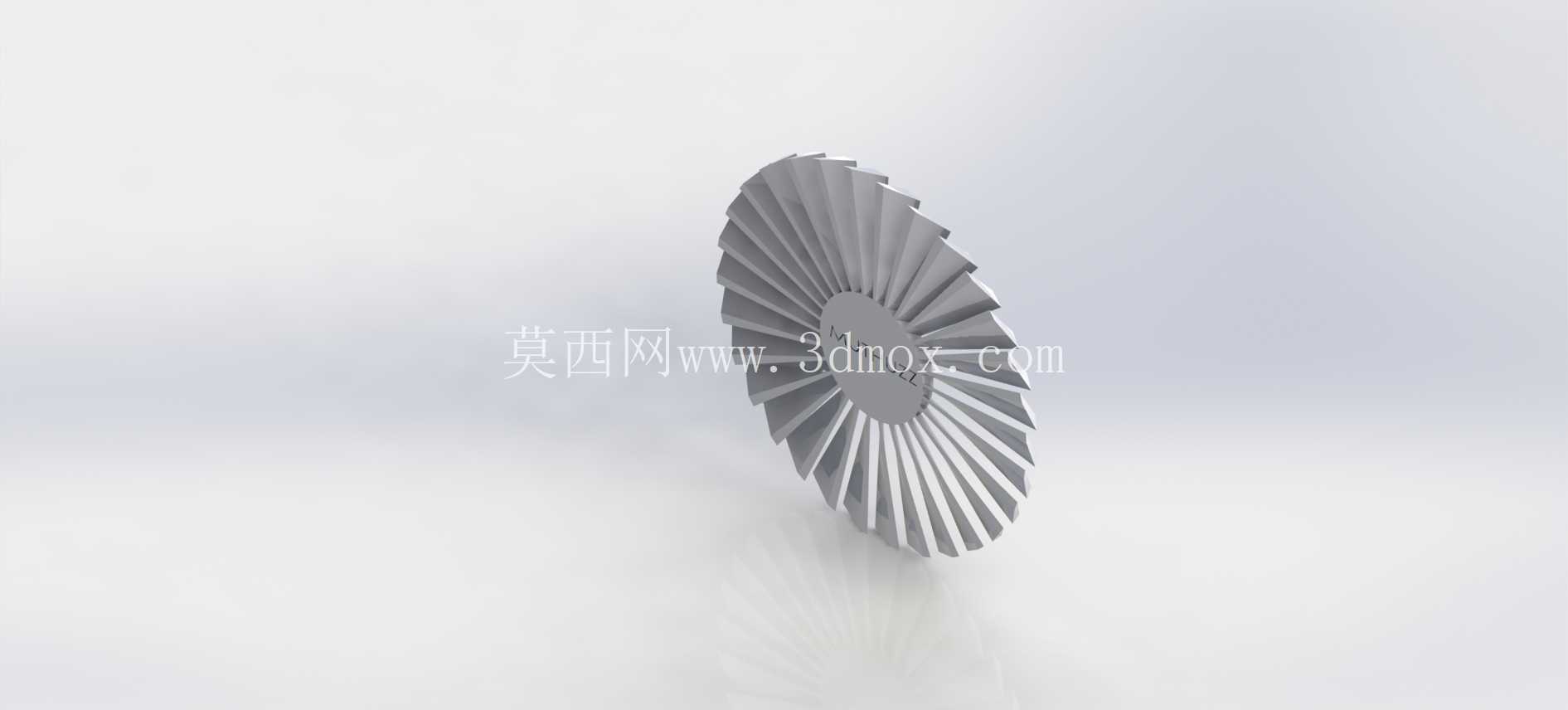

该涡轮叶轮属于径流式流体做功核心部件,整体采用轮盘与叶片一体化的结构构型,从实际工程应用场景来看,这类结构常配套在小型燃气轮机、涡轮增压器、工业流体膨胀做功单元以及部分微型动力透平设备中,承担着将流体介质的压力能、热能转化为旋转机械能的核心作用,是动力输出端直接接触工质的关键承载部件。
从结构设计思路来看,这款叶轮采用直叶片径向排布方案,区别于常见的后弯式三元扭曲叶片,直叶片的加工工艺性更优,在小尺寸批量加工场景下,无论是采用五轴铣削成型还是精密铸造工艺,都能更好地控制叶片型面的轮廓度公差,降低单件加工的成本与周期。叶片沿轮盘周向等角度均匀排布,单枚叶片的叶型截面从轮盘中心轮毂处向外缘方向保持等厚度延伸,叶根位置与轮盘衔接处做了小圆弧过渡处理,避免应力集中——在实际运行过程中,叶轮高速旋转时叶根位置会承受最大的离心拉应力,这个过渡圆弧的曲率取值需要匹配叶轮的额定工作转速,既要避免圆弧过小导致的应力集中系数过高,也要防止圆弧过大侵占叶道的流体通流面积,影响介质在叶道内的流动效率。
从安装边界与尺寸适配角度来看,叶轮中心轮毂区域为实心结构,预留的轴孔位置需要匹配动力输出轴的轴径公差,通常采用H7/k6的过渡配合,搭配端面键或者锁紧螺母实现轴向与周向的固定,确保高速旋转时不会出现轴与叶轮的相对滑移。轮盘的外缘直径与配套的蜗壳内壁尺寸需要保留0.8-1.5mm的径向间隙,间隙过大会导致叶道出口的介质出现回流窜流,降低整机的做功效率;间隙过小则会因为叶轮高速旋转时的径向跳动、热态形变,出现叶片刮蹭蜗壳内壁的故障,严重时会直接导致叶片断裂、设备停机。
在实际功能特性层面,这款直叶片径向叶轮的适用工质覆盖范围较广,无论是高温燃气、压缩空气还是低压蒸汽,都能通过调整叶片的高度、数量来适配不同的工质参数:当应用在小流量高压力比的工况下,可以适当增加叶片数量,减少叶道内的二次流损失;当应用在大流量低压力比的工况时,可以适当降低叶片数量,增大单支叶道的通流面积,降低介质在叶道内的流动阻力。叶片的前缘位置做了小倒角处理,能够减少工质进入叶道时的冲击损失,叶片尾缘则保持相对锐利的构型,让工质流出叶道时的气流方向更贴合设计值,减少尾迹涡带来的能量损耗。
从结构强度设计的角度考量,这类叶轮在设计阶段需要完成多工况的强度校核:首先是额定转速下的离心应力校核,确保叶片与轮盘的最大等效应力低于材料屈服强度的1/3,保留足够的安全裕度;其次是临界转速校核,要让叶轮的工作转速区间避开一阶、二阶临界转速,防止运行过程中出现共振,导致叶片疲劳断裂;另外还要考虑热态工况下的形变补偿,当工质温度超过300℃时,轮盘与叶片的热膨胀量需要纳入尺寸链计算,确保热态下各配合位置的间隙仍处于设计允许范围内。
在实际设备装配过程中,叶轮安装完成后需要做整体动平衡校正,平衡精度等级要达到G2.5以上,因为这类径向叶轮的工作转速通常在每分钟数千转到数万转不等,哪怕是微小的不平衡量,都会在高速旋转时产生较大的振动,传递到轴承端会加速轴承磨损,缩短整台设备的维护周期。叶轮流道的表面粗糙度也会直接影响做功效率,通常精加工后流道表面粗糙度要达到Ra1.6以下,减少介质与壁面的摩擦损失,对于有特殊防腐要求的应用场景,还可以在叶轮表面做硬质阳极氧化或者陶瓷涂层处理,提升叶片表面的抗冲蚀、抗腐蚀能力,延长部件的使用寿命。
