带防滑纹理弯型橡胶握持手柄结构设计

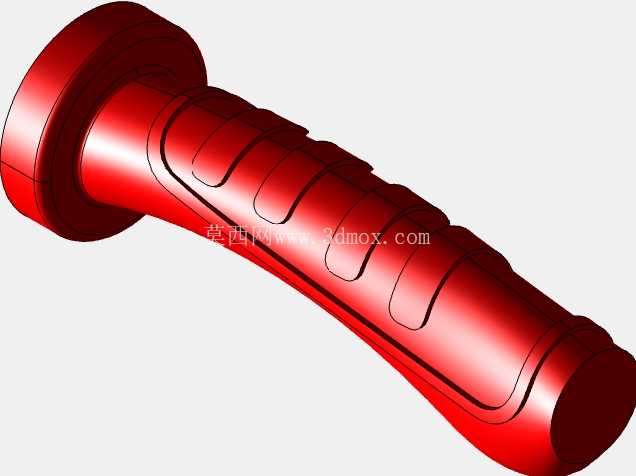

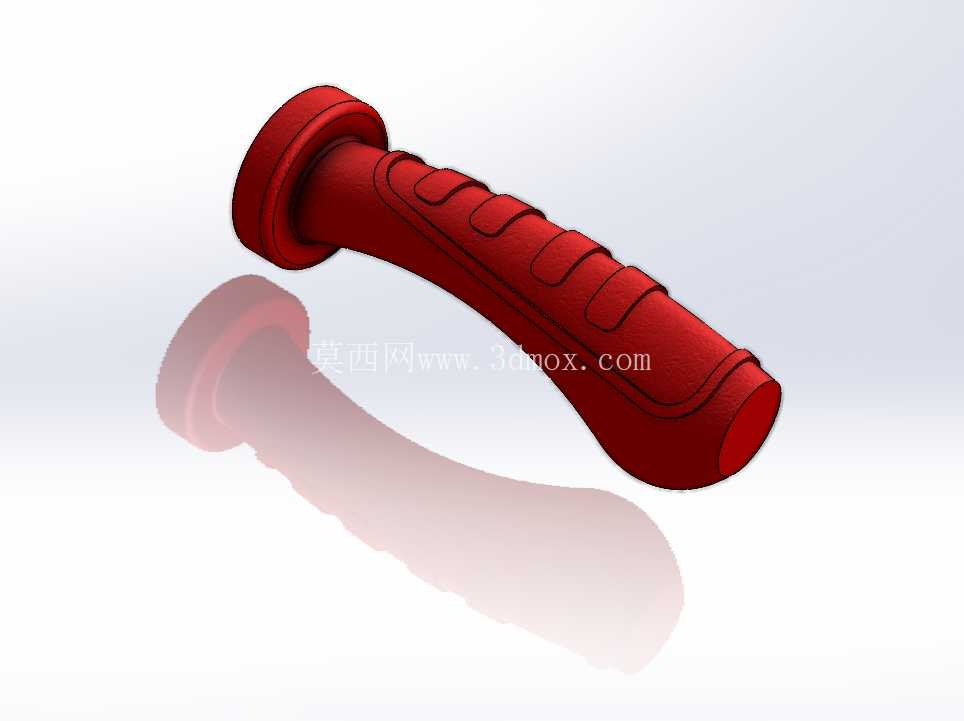

　　这类弯型橡胶握持手柄，广泛应用在手动工具、小型操作器械、健身器材、园林机具等需要人手长时间握持操作的场景中，核心作用是在操作者与刚性器械主体之间建立柔性缓冲界面，降低操作过程中刚性部件传递的振动、反冲力对人手的冲击，同时通过增大接触摩擦力避免操作时打滑，提升操作的稳定性与舒适度。从结构设计层面看，该手柄采用符合人体工学的弧形弯曲造型，并非直筒结构，弯曲弧度匹配人手自然握持时的掌部轮廓，当手掌包裹手柄时，掌丘、指根区域能与手柄曲面形成均匀贴合，避免直筒手柄长时间握持时产生的局部应力集中，减少操作疲劳。

　　手柄表面设置的分段式凸起防滑纹理，对应人手握持时四指的指节间隙位置，每道凸起的高度控制在1.5mm左右，既不会因为凸起过高硌手，又能在手部出汗、沾附少量油污时，通过纹理间隙形成的摩擦力边界阻止手部相对于手柄的滑动，纹理的走向沿手柄周向均匀分布，适配不同握持角度下的防滑需求。手柄两端的限位凸缘结构，靠近安装端的凸缘直径大于握持段直径，作用是在握持操作时阻挡手掌向安装端滑移，避免手部接触到金属安装杆的锐边，同时也能对套设在手柄内部的刚性衬管形成轴向限位，防止橡胶体在反复推拉、扭转操作过程中与内部衬管发生相对窜动；自由端的凸缘则起到阻挡手部向手柄末端滑脱的作用，在进行大力度推压操作时，掌根位置抵靠在该凸缘上，能更好地传递轴向推力，无需刻意握紧就能实现力的稳定传导。

　　从安装边界来看，该手柄为中空套设结构，内部通孔直径匹配常用的8mm、10mm直径金属操作杆，安装时通过橡胶自身的弹性抱紧力，或是在通孔内壁涂覆粘接剂与金属杆固定，也可在安装端设置径向顶丝孔，通过顶丝锁紧实现与操作杆的刚性连接，适配不同载荷等级的使用需求。手柄的整体长度控制在120mm左右，握持段的最大直径为32mm，这个尺寸范围适配国内成年男性、女性的普遍手掌大小，既不会因为直径过粗导致手小的使用者无法完全握持，也不会因为直径过细使得握持时手指过度弯曲产生疲劳。

　　橡胶材质选用邵氏硬度60-65度的丁腈橡胶，兼顾了弹性与耐磨性，在日常使用中能耐受常见的机油、弱酸弱碱腐蚀，户外使用时也具备一定的抗紫外线老化性能，正常使用场景下使用寿命可达3年以上。在建模过程中，需要重点处理防滑纹理与手柄主体的曲面过渡，所有凸起纹理的边缘都做了R0.5mm的圆角处理，避免橡胶硫化成型时出现应力开裂，同时也能提升握持触感；手柄的内外壁厚度保持均匀，控制在4-5mm之间，避免壁厚不均导致硫化成型时出现缩痕、气泡等缺陷，中空内壁的脱模斜度设置为1:100，方便橡胶件从模具型芯上顺利脱出，不会因为抱紧力过大导致脱模时橡胶件撕裂。在实际选型应用时，若用于大冲击载荷的工具比如手锤、撬棍上，可适当提升橡胶硬度到邵氏70度，同时在内部增加金属衬套增强结构强度；若用于精密操作工具比如刻刀、小型螺丝刀上，可降低橡胶硬度到邵氏55度，提升握持的细腻触感，同时适当减小手柄直径到28mm，适配手指精细操作的需求。
