劲量AA可充电五号电池结构三维数模

　　日常做消费电子结构设计、小型教具开发、便携数码产品样机验证的时候，经常会用到AA规格圆柱电池的占位或者装配验证，这个数模还原的是常见的可充电五号圆柱电池的完整外形与结构细节，能直接导入装配体完成电池仓的干涉检查、间隙匹配，不用再从零开始画圆柱加正负极的简化结构，省不少前期建模的时间。很多刚入行的结构工程师做手持小设备的时候，容易忽略电池仓的实际尺寸边界，要么留的间隙太小装不进带包皮的实品，要么正负极接触弹片的位置没对准，打样回来才发现装电池卡滞、接触不良，用这个带完整外观细节的数模做装配校验，能提前规避很多低级错误。

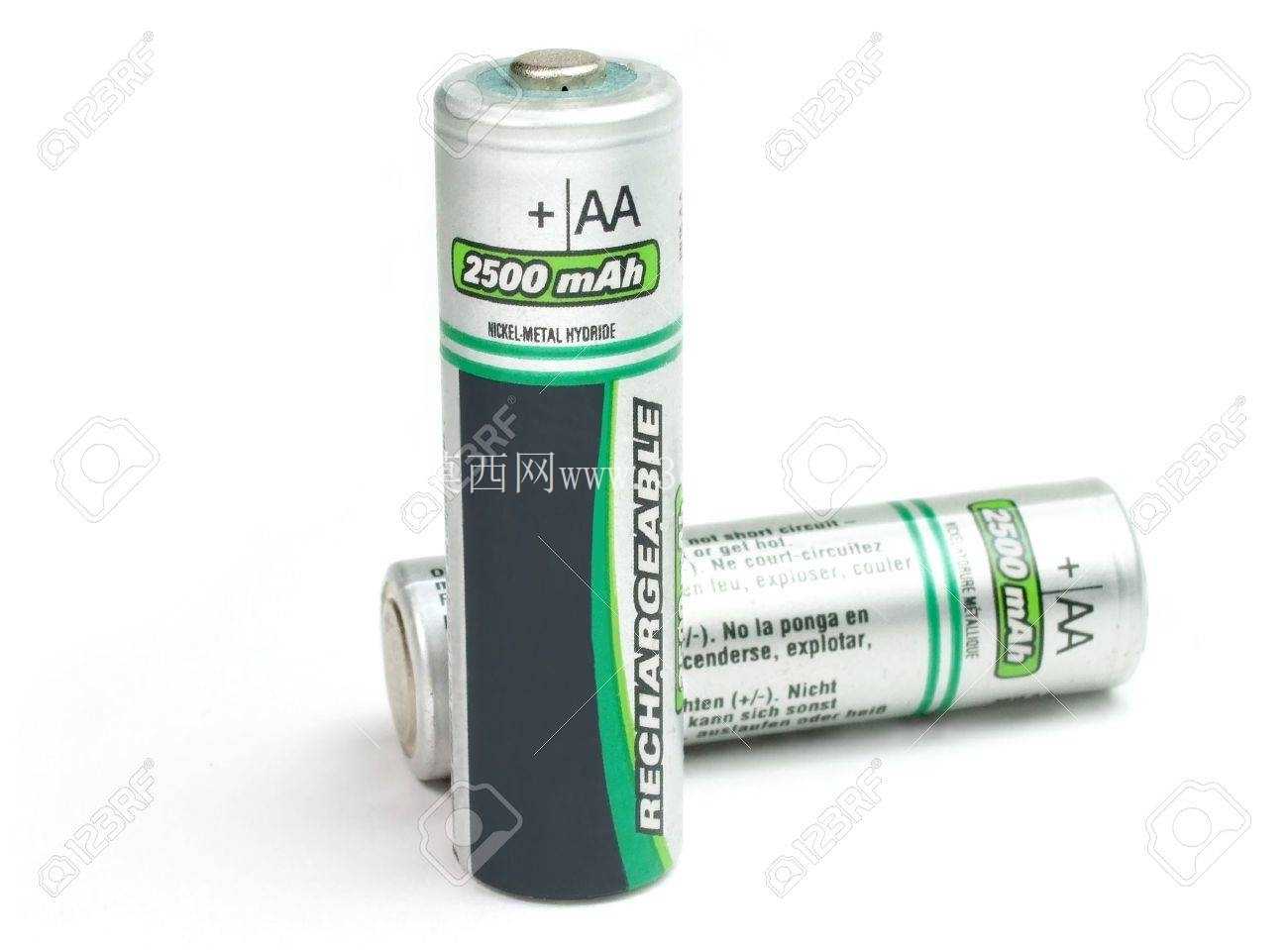

　　从实际应用场景来说，这类AA圆柱电池覆盖的使用范围极广，从壁挂式石英钟、电视空调遥控器这类低功耗长续航的家用小电器，到无线鼠标、便携手电筒、儿童电动玩具这类中等功耗的数码周边，再到部分工控场景里的小型传感器后备电源、手持检测仪器的供电单元，都能看到同规格电池的身影，做这类产品的结构开发时，电池的安装位是必须优先确认的核心边界之一，毕竟供电部件的尺寸直接决定了产品外壳的内部空间利用率，要是电池仓尺寸卡不准，后续PCB板、按键结构、外壳加强筋的布置全要跟着调整。

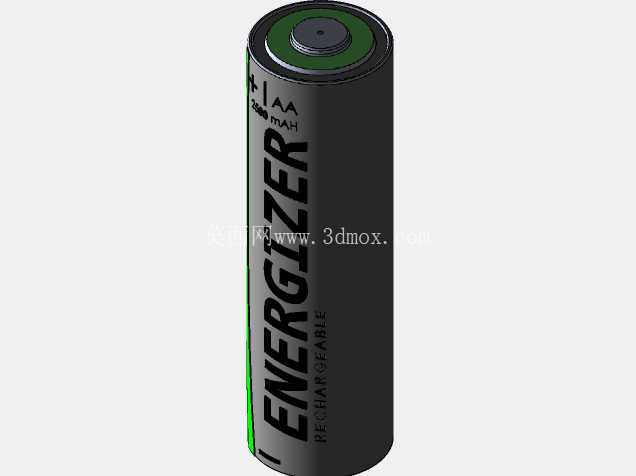

　　这个数模在设计还原上，把电池外壳的包皮纹理、正极凸起的盖帽结构、负极的平面封底都做了细节呈现，不是那种只有圆柱面的简化模型，做产品渲染展示的时候，直接把这个数模放进电池仓的爆炸视图里，能让装配示意图的真实感提升不少，不用再额外贴外观贴图。从尺寸边界来说，标准AA电池的公称直径是14.5mm，整体高度是50.5mm，这个数模严格贴合这个尺寸公差做的还原，正极盖帽的凸起高度控制在0.8mm到1mm之间，刚好匹配常规电池弹片的接触行程，做弹片设计的时候，可以直接参考这个数模的正负极位置来确定弹片的压缩量，一般来说负极弹片预留1.2mm的压缩行程，正极弹片预留0.8mm的压缩行程，就能保证电池装入后接触可靠，不会因为日常使用的震动出现断电的情况。另外做电池仓的结构设计时，还要考虑电池包皮的厚度，常规的PVC热缩包皮厚度在0.15mm到0.2mm之间，这个数模已经把包皮的厚度算进了整体直径里，所以画电池仓内壁的时候，只要在数模直径基础上单边留0.2mm的装配间隙就行，不用额外再加包皮的余量，要是留的间隙太大，电池在仓内会晃荡，跌落的时候容易撞击弹片导致结构损坏，间隙太小的话，带包皮的实品装进去会有卡滞，量产的时候组装工人装电池会很费劲。

　　还有个容易被忽略的设计点，就是电池仓的防反装结构，很多新手工程师做防反筋的时候，位置和尺寸没算对，要么反装的时候挡不住电池，要么正装的时候也卡着电池装不进去，用这个完整的数模做干涉检查，就能精准确定防反筋的位置：一般在靠近正极的仓壁位置做高度1.5mm的凸筋，刚好挡住电池负极的平面端，就算用户反着拿电池，也没法把负极那头按进正极的位置，从根源上避免反装烧坏电路的问题。另外在做产品的跌落仿真的时候，这个带完整质量属性的电池数模也能派上用场，常规AA镍氢可充电电池的重量大概在25g左右，数模可以赋予对应的密度参数，模拟跌落过程中电池对仓壁、弹片的冲击载荷，提前验证电池仓周边的加强筋强度够不够，会不会跌落后出现外壳开裂、弹片变形的问题。很多人觉得电池是标准件，随便画个圆柱就行，真到量产的时候才发现，不同品牌的同规格电池在正极盖帽高度、包皮边缘的收口位置会有细微差别，要是用简化模型做设计，很可能出现某品牌电池能装进去，另一个品牌就卡壳的情况，这个数模还原了市售主流可充电AA电池的最大实体尺寸，用它做边界设计出来的电池仓，能兼容绝大多数市售同规格电池，不用后期再反复修模调整。
