高压设备用弹簧式安全阀结构三维模型

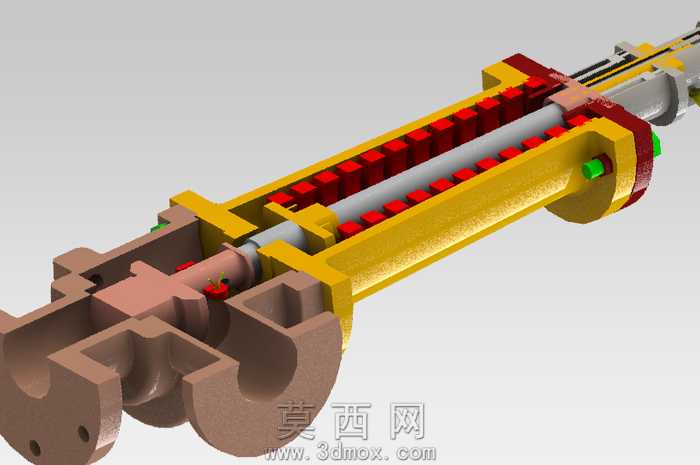

本作品为弹簧式安全阀的全剖视三维建模成果，建模过程中严格遵循安全阀的实际工作原理与装配逻辑，通过三维软件的参数化建模功能，逐一完成阀体、阀瓣、弹簧、调节螺杆、导向套、密封端盖等所有零部件的独立建模，每一个零件的尺寸比例、配合公差都参考工业实际应用的安全阀参数进行设定，确保模型结构完全符合真实产品的装配关系。在模型呈现上采用全剖视的展示方式，将阀体内部的流道结构、弹簧的排布位置、阀瓣的密封配合面、调节机构的传动路径都完整展现出来，让观看者可以直观理解安全阀的内部构造。材质渲染阶段，针对不同零部件的实际材质属性进行差异化设置：阀体部分采用铸钢材质效果，还原铸钢件特有的哑光棕褐色金属质感，表面添加细微的铸造纹理提升真实度；弹簧部分采用红色涂装弹簧钢材质，突出弹性元件的视觉辨识度；阀体外围的支撑结构采用亮黄色涂装金属材质，模拟工业设备常用的警示色涂装效果；内部的阀杆、导向套等零件采用银灰色金属材质，体现机加工零件的光滑金属质感；密封件、紧固螺栓等小零件也分别对应橡胶、镀锌钢材等材质进行渲染，不同材质的光影反射、粗糙度参数都经过反复调试，让整体渲染效果贴近真实工业产品的视觉表现。结构设计上，完整还原了弹簧式安全阀的核心工作逻辑：入口端的流道结构对应高压介质的输入路径，阀瓣与阀座的密封面保证正常工况下的密封性能，弹簧的预紧力通过上部的调节结构进行调整，当介质压力超过弹簧预紧力时，阀瓣被顶起实现泄压，压力回落之后弹簧推动阀瓣复位重新密封，模型中所有零件的位置关系都完全匹配这一工作流程，没有出现结构错位、装配干涉的问题。建模过程中对零件间的配合关系进行了严谨校验，比如阀瓣与导向套的滑动配合间隙、弹簧的压缩行程范围、调节螺杆的螺纹配合长度都符合机械设计规范，既保证了模型的展示效果，也具备实际的结构参考价值，可用于安全阀的结构教学、产品演示、原理讲解等场景，帮助相关人员快速理解弹簧式安全阀的构造与工作机制。
