直列四缸活塞发动机曲柄连杆结构

项目分类:发动机 发布时间:2025-02-16 ID:931683
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构
  • 直列四缸活塞发动机曲柄连杆结构

  这套直列四缸活塞发动机的三维结构,完整还原了往复式内燃机核心的曲柄连杆传动逻辑,是小排量动力设备中应用最广泛的结构形式之一,除了水平对置布局的特殊机型外,绝大多数民用摩托、小型工程机械、经济型乘用车的动力单元都采用这类直列四缸构型,相比三缸机它的做功间隔更均匀,运转平顺性优势明显,相比六缸及以上机型又有着体积紧凑、重量易控制的特点,在中小功率动力场景里的适配性极强。

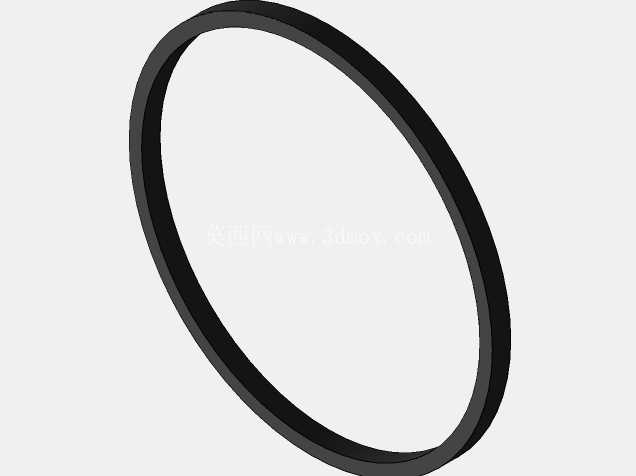

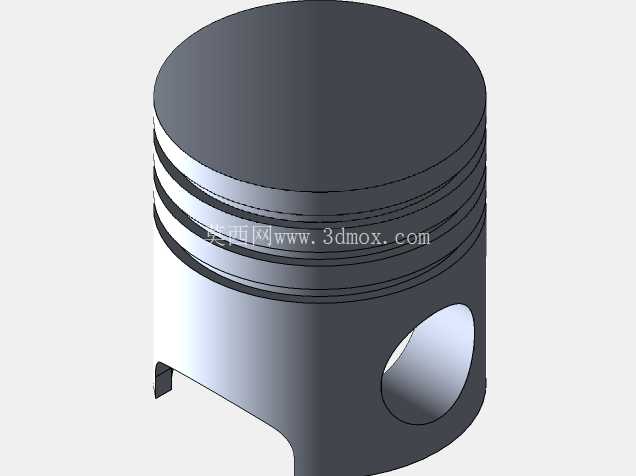

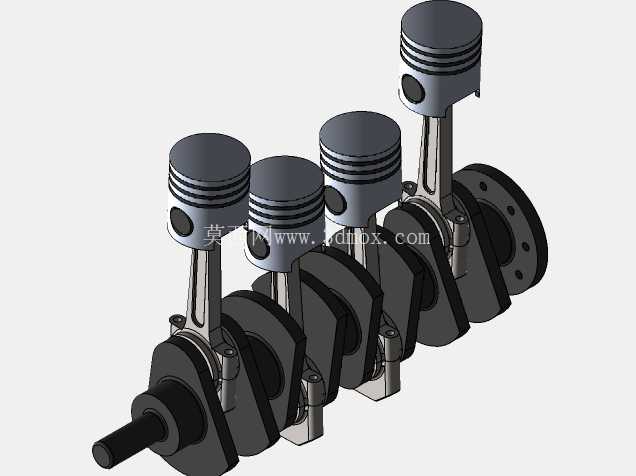

  从结构功能来看,这套模型完整呈现了活塞、连杆、曲轴、活塞销、活塞环这些核心传动部件的装配关系:四个活塞沿曲轴轴线方向等距排布,对应四个曲拐呈180度相位差布置,能保证曲轴每旋转两周就有四个气缸依次完成做功冲程,动力输出的连续性更稳定。活塞部分采用了三道环槽的常规设计,两道气环负责密封燃烧室的高压燃气,一道油环负责刮除缸壁多余润滑油,建模时还原了活塞顶部的凹坑造型,这部分是配合燃烧室形状优化油气混合、调整压缩比的关键结构,实际生产中不同排量、不同点火逻辑的机型,活塞顶部的凹坑深度、轮廓弧度都会做针对性调整。

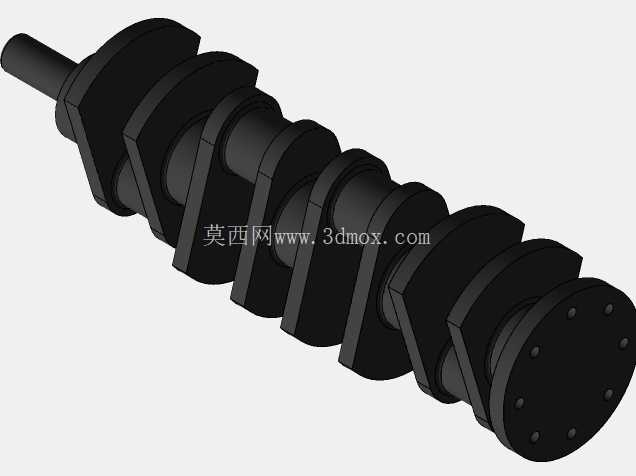

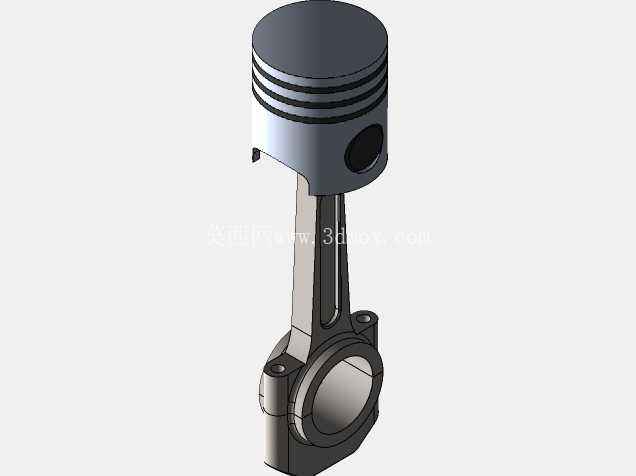

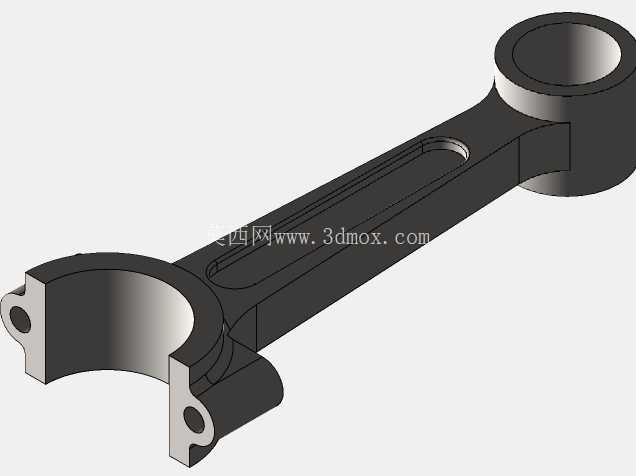

  连杆部分采用了分体式大头设计,通过连杆螺栓与曲轴的连杆轴颈装配固定,小头端通过活塞销与活塞铰接,建模时保留了连杆杆身的工字型截面特征,这种截面能在满足强度要求的前提下尽可能降低往复运动质量,减少高转速下的惯性载荷。曲轴部分做了整体式的平衡重设计,四个曲拐对应的平衡重块能抵消活塞往复运动、连杆摆动产生的一阶惯性力,这也是直列四缸机能做到较好运转平顺性的核心设计点,实际工程中曲轴的平衡重轮廓、配重质量都需要经过严格的动平衡计算,避免高转速下出现整机振动超限的问题。

  从安装边界来看,这类直列四缸机的轴向尺寸主要由气缸中心距决定,常规小排量机型的气缸中心距多在80-100mm区间,对应的曲轴总长度会控制在350-450mm范围,径向尺寸则由活塞行程、连杆长度、曲轴回转半径共同决定,活塞行程与缸径的比值多设置在1-1.2之间,兼顾低转速扭矩输出与高转速的动力延伸性。安装时曲轴两端的主轴颈需要与缸体的主轴承座配合,轴向定位通常设置在中间主轴颈位置,限制曲轴的轴向窜动量在0.1-0.3mm的合理区间,避免工作过程中出现轴向撞击磨损。

  设计这类动力结构时,首先要匹配目标场景的功率、扭矩需求,确定缸径、行程、压缩比这些核心参数,再根据最高设计转速计算活塞的平均运动速度,通常民用机型的活塞平均速度会控制在10-15m/s区间,过高的活塞速度会加剧缸壁、活塞环的磨损,缩短整机使用寿命。之后再根据燃烧压力计算连杆、曲轴的载荷极限,校核杆身、轴颈的疲劳强度,平衡重的配置需要结合往复运动质量、旋转运动质量做精确的配重计算,尽可能抵消运转过程中的不平衡力,降低整机的振动水平。

  在实际应用场景中,这类直列四缸结构除了搭载在常规的乘用车辆、两轮摩托上,也常被改装为小型发电机组、农用机械、小型工程机械的动力单元,结构成熟、配件通用性强、维护成本低是它能被广泛应用的核心优势。建模过程中完整还原了各部件的装配间隙逻辑,比如活塞与缸壁的配合间隙、活塞销与连杆小头的配合间隙、曲轴轴颈与轴瓦的配合间隙都符合常规内燃机的设计规范,能直接用于结构教学、装配仿真、原理演示,也能作为同类动力产品改型设计的结构参考,帮助设计人员快速梳理曲柄连杆机构的运动逻辑,减少前期结构梳理的重复工作量。
