达利智能13串60A锂电池保护板结构

　　在便携储能、轻型电动两轮车、小型家用光伏储能这类对锂电池组充放电管控有明确要求的应用场景里，电池管理单元的结构适配性直接决定了整组电池的装配效率与运行可靠性，本次呈现的这款13串锂电池保护单元，就是针对60A持续放电工况开发的硬件结构方案。从实际选型适配的角度看，这类保护板主要承担锂电池组的过充、过放、过流、短路以及温度异常保护功能，是串联锂电池组不可或缺的核心管控部件，13串的规格刚好匹配额定48V的三元锂电池组配置，覆盖了市面上绝大多数轻型电动出行工具、小型后备储能电源的电池组串数需求。

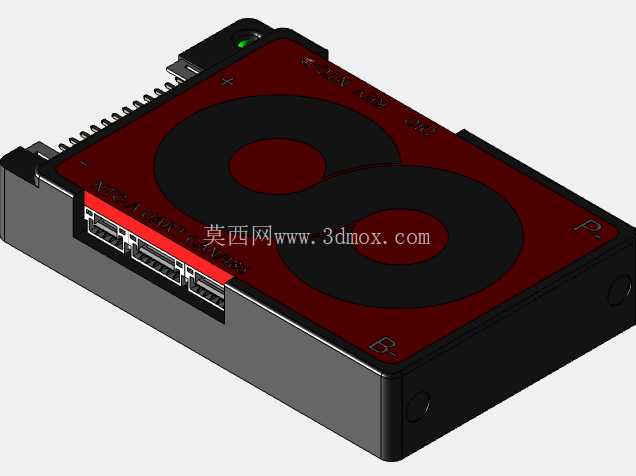

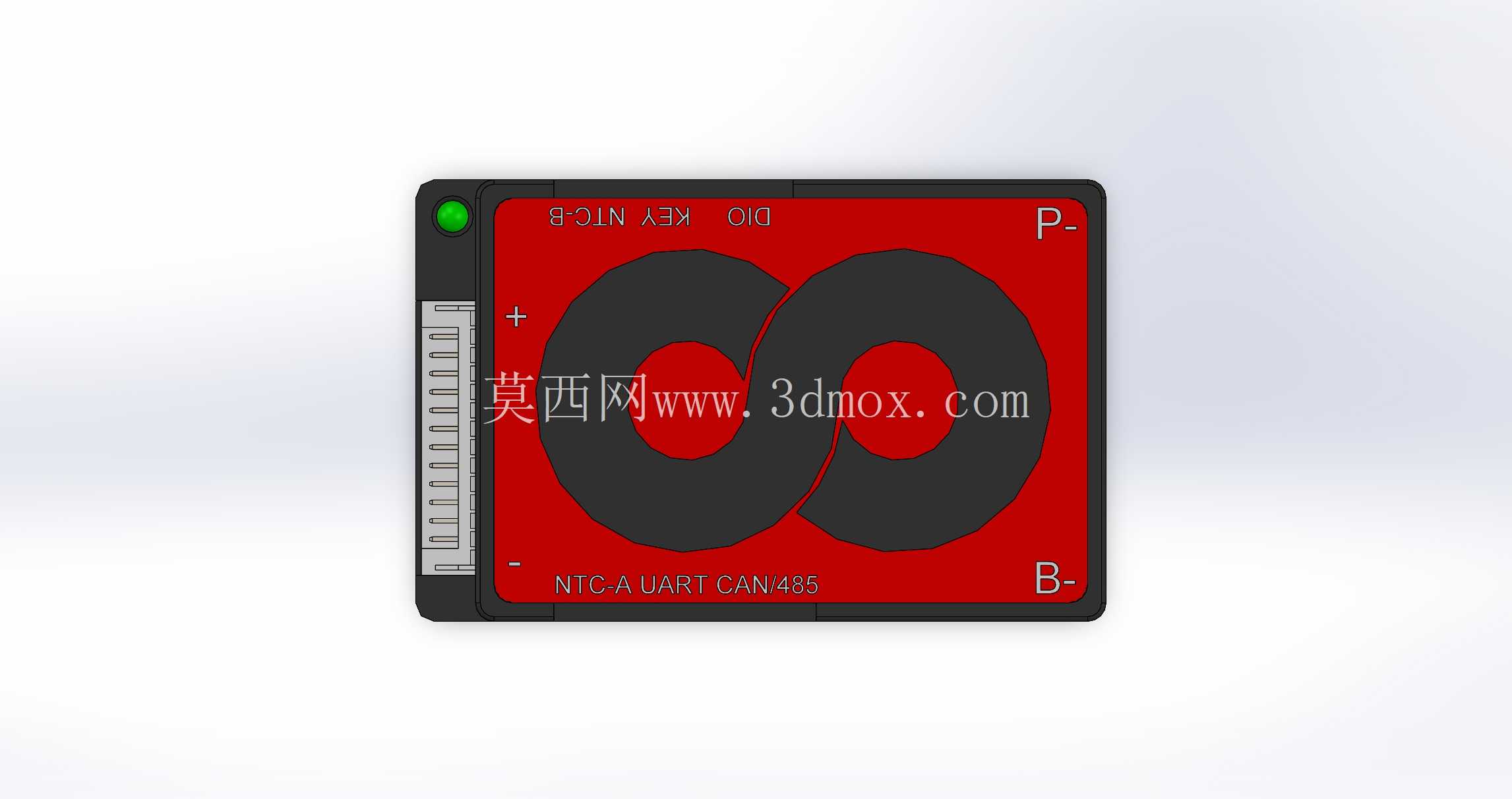

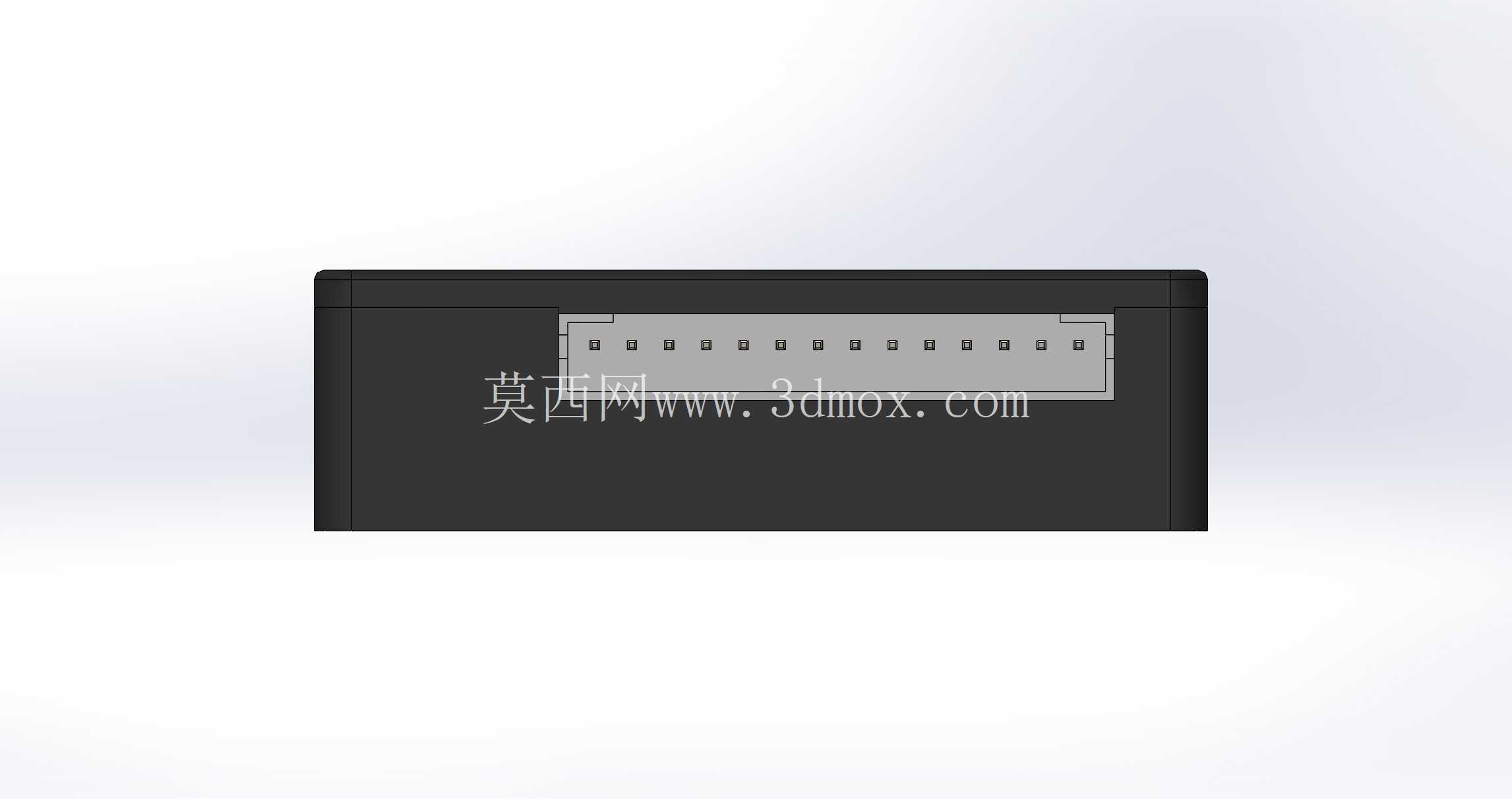

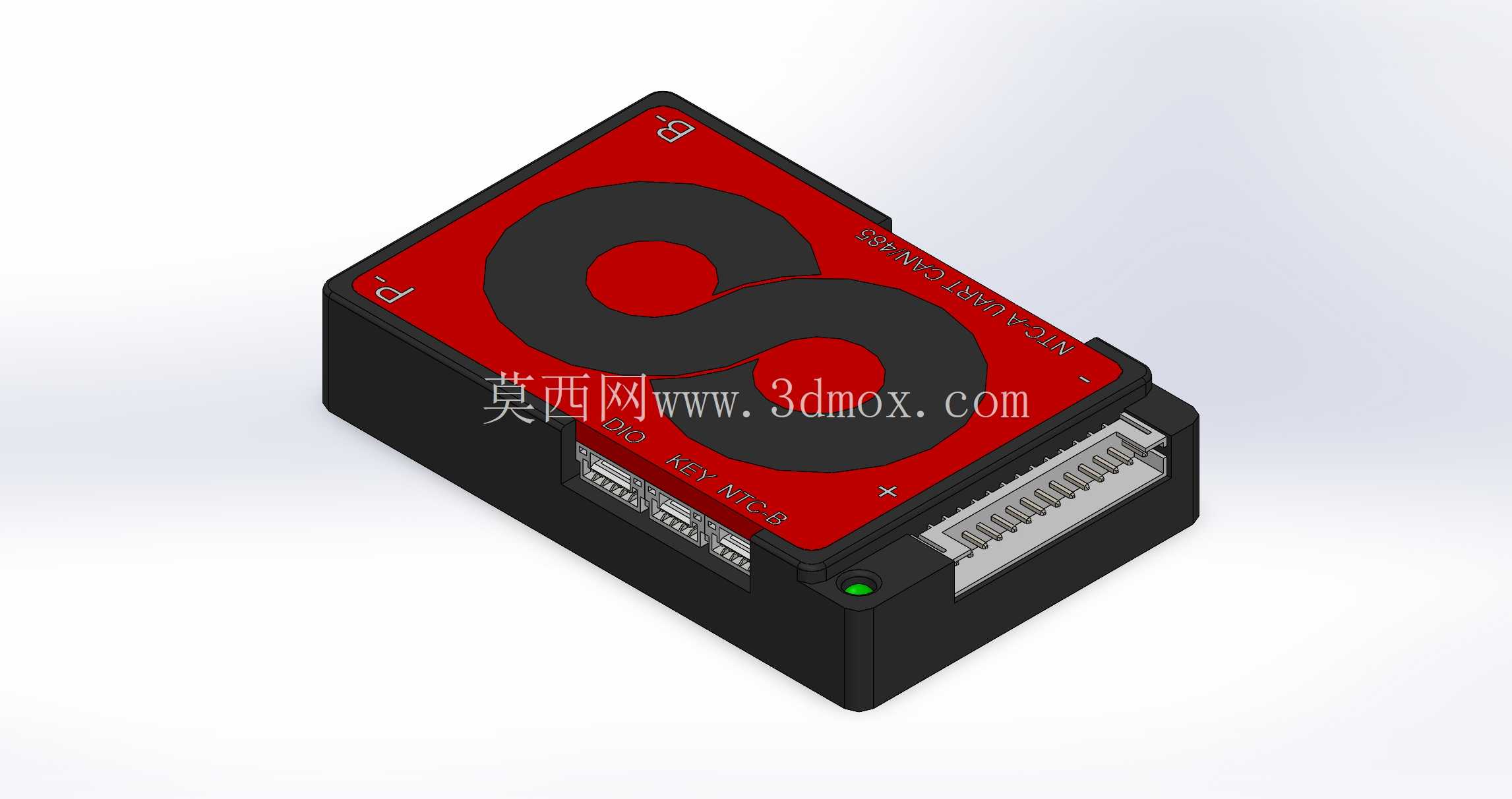

　　从结构设计思路来看，这款保护单元采用了一体式塑壳封装结构，外壳主体为阻燃黑色工程塑料材质，上盖采用醒目的红色绝缘面板，面板上预留了清晰的极性标识区域，能够在生产装配环节快速区分B-、P-等主功率回路接线位，避免人工接线时出现极性反接的低级失误。主功率接线端采用大电流铜质嵌件设计，能够承载60A持续电流通过时的温升要求，避免长期大电流工况下接线端子出现过热氧化的问题。信号采集端采用标准JST连接器布局，所有连接器的焊盘位置都做了加强固定设计，能够应对车载场景下的持续振动工况，避免长期使用后出现连接器虚接、脱焊的故障。

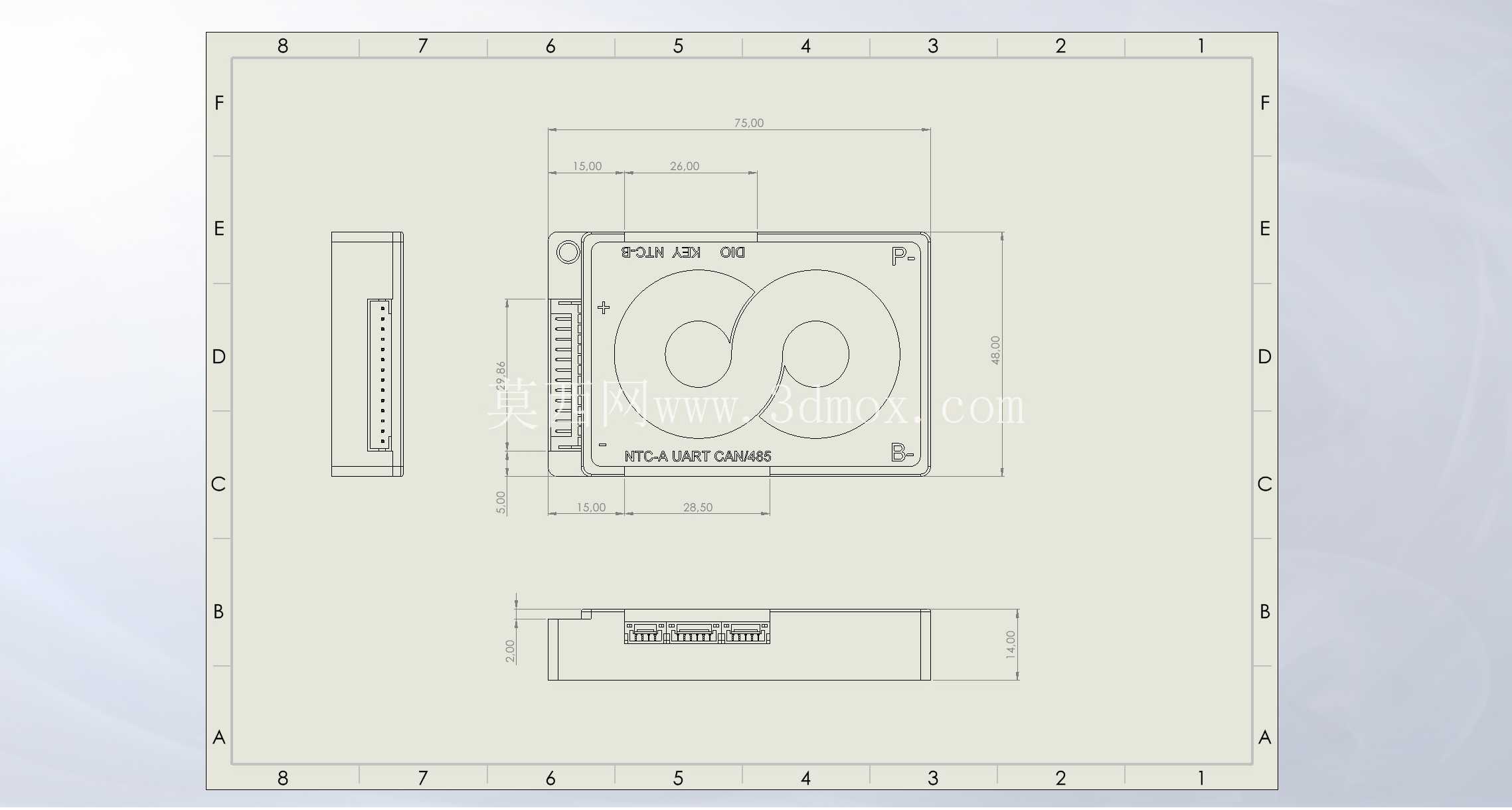

　　外形尺寸与安装边界方面，这款保护单元的整体结构做了紧凑化处理，同系列40A电流规格的产品与该款采用完全一致的外形安装尺寸，能够实现同安装位下的不同电流规格产品互换，方便电池PACK厂在同一款电池箱体结构上，适配不同放电能力的电池组配置，减少箱体结构的开模成本。外壳侧面预留了状态指示灯的透光孔位，能够直观显示保护板的工作状态与故障类型，方便后期运维排查故障。安装固定位采用内嵌式铜螺母设计，不需要在外壳上做额外的通孔固定，能够提升整个保护单元的绝缘防护等级，避免固定螺丝意外触碰内部功率器件造成短路风险。

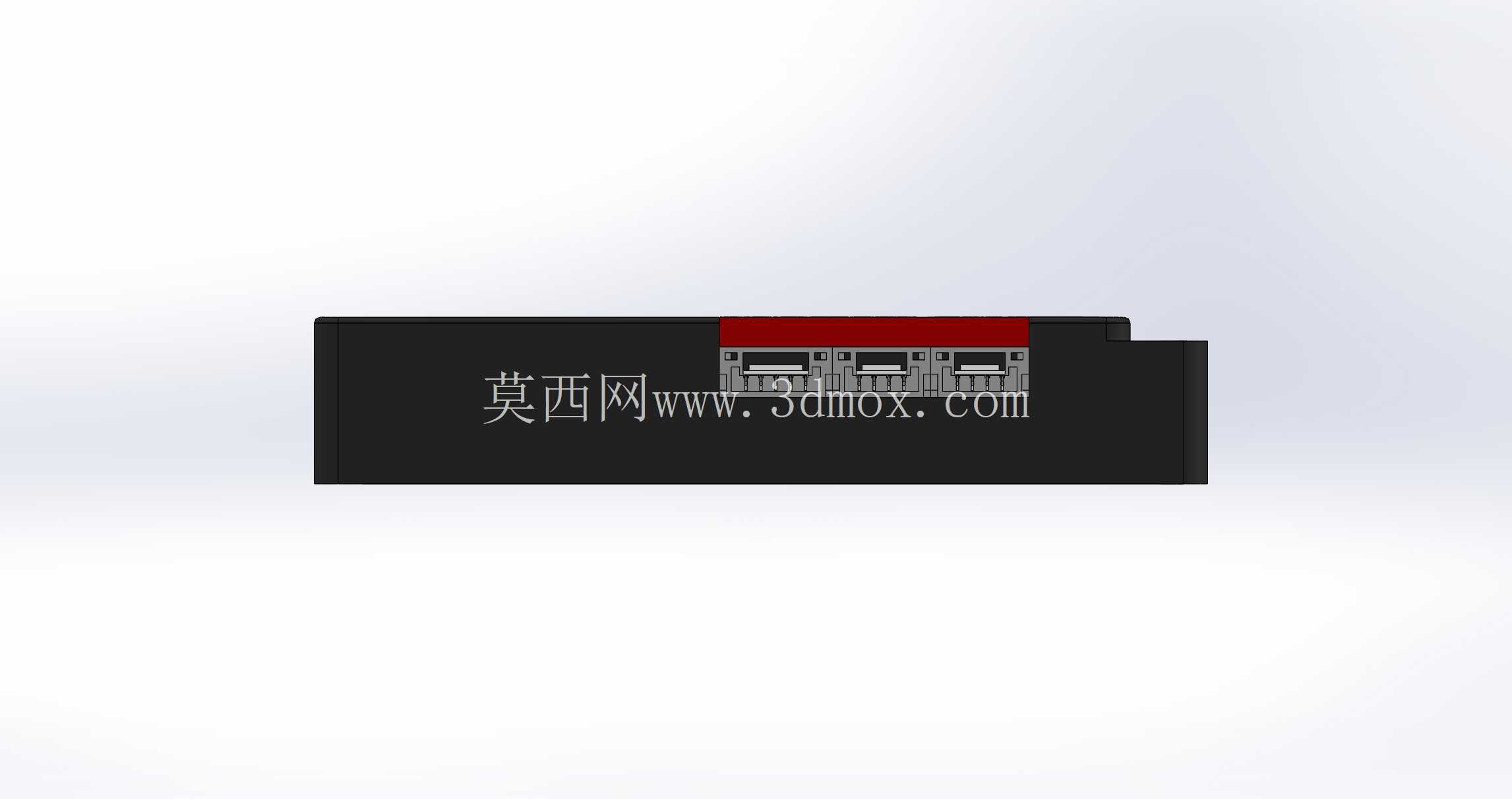

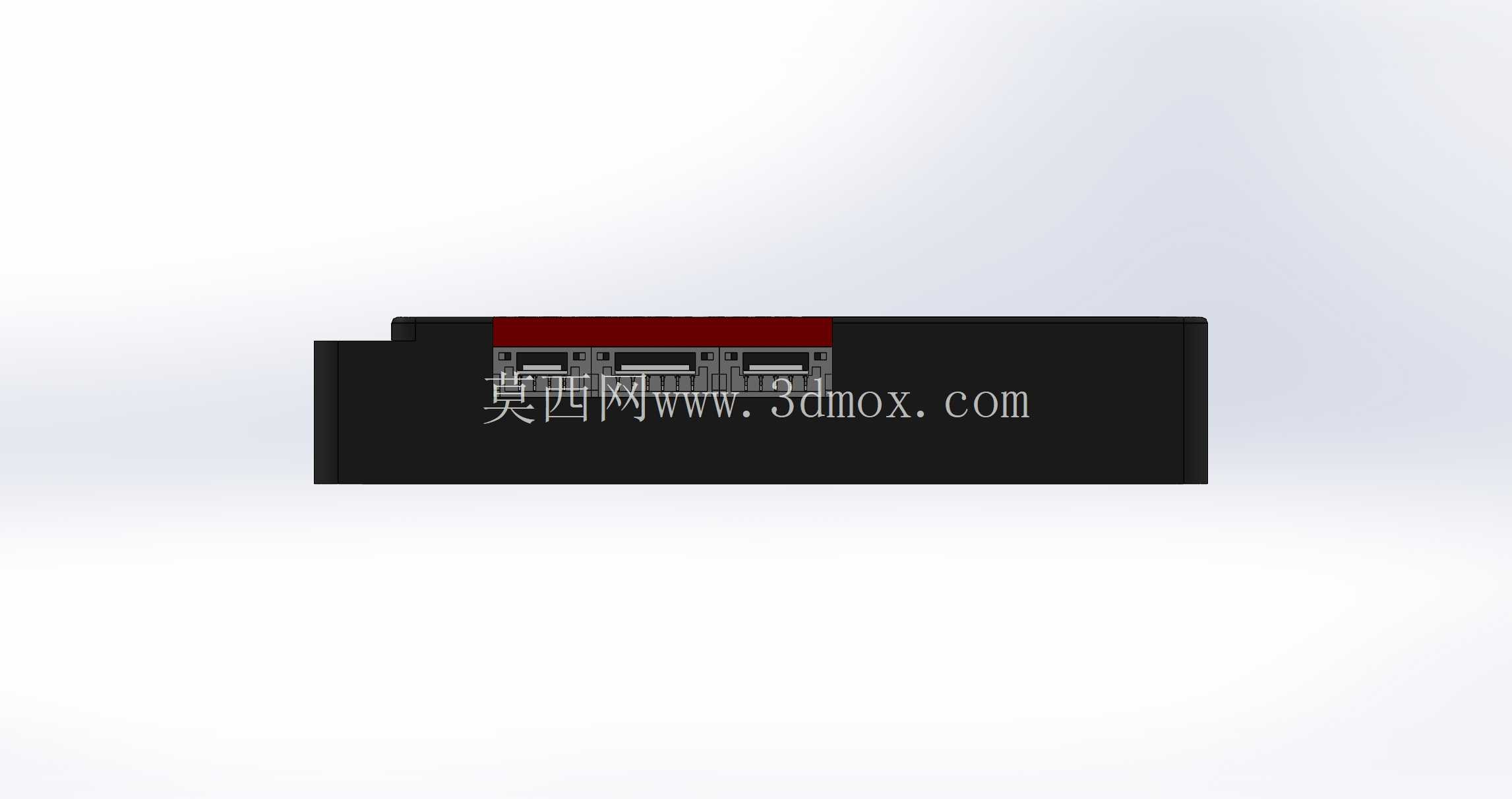

　　从实际装配的适配性来看，这款保护板的接线端全部朝向同一侧布局，能够方便电池PACK厂在做线束排布时统一走线方向，减少线束弯折半径，提升整组电池内部的空间利用率。功率回路的走线在PCB布局时做了加宽铜皮处理，对应的外壳内部也做了对应的避让槽，避免外壳装配时压碰到PCB上的功率器件造成绝缘破损。外壳的合盖结构采用卡扣加超声焊接的双重固定方式，不需要额外打螺丝就能够实现上下壳的牢固结合，同时具备不错的防尘防潮能力，能够适配电池箱体内相对复杂的使用环境。温度采样元件的安装位靠近主功率回路区域，能够精准检测大电流工况下的功率器件温升，及时触发过温保护，避免器件过热损坏。
