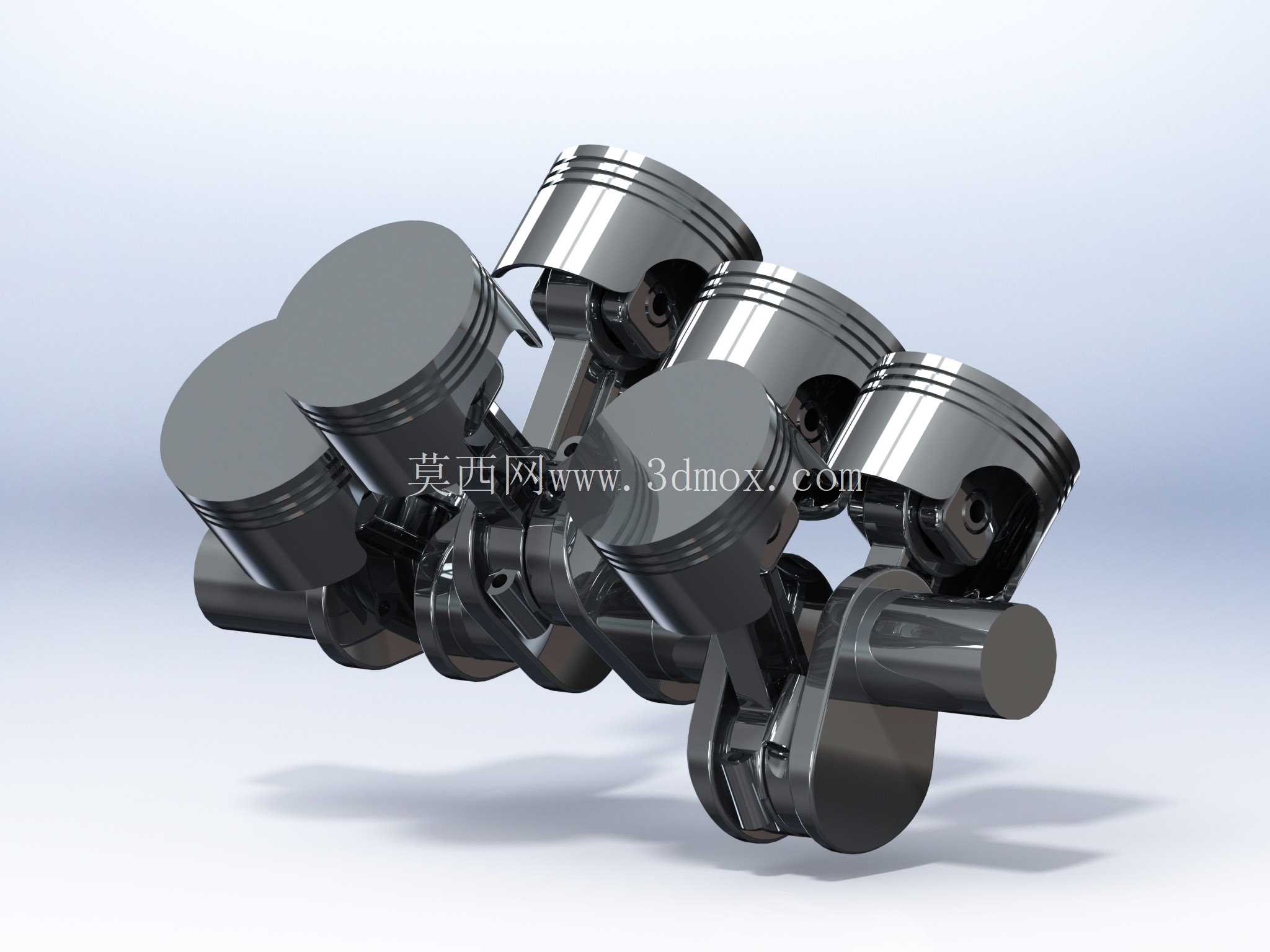

直列六缸六冲程内燃机曲柄活塞组结构

　　这套六冲程动力单元的曲柄活塞组件，在传统四冲程内燃机的结构基础上做了冲程逻辑拓展，核心应用场景覆盖小型非道路动力设备、低排放农用机械、轻型发电机组等对燃油经济性有特殊要求的动力配套领域，相比常规四冲程机型，其额外增加的两个工作冲程可充分利用缸内残余废气余热完成二次做功，不需要额外增设外部辅助加热或增压结构，整体结构改动量控制在传统内燃机生产线可兼容的范围内。从实际用途来看，该组件作为六冲程发动机的核心运动副，承担着缸内燃气压力传递、旋转运动输出、配气相位配合的核心作用，六个活塞沿直列布局排布，对应每一个气缸的工作循环，相比同排量四冲程机型，曲轴每旋转一圈可完成两次做功冲程，低速扭矩输出特性更平缓，能减少配套设备的变速机构负载。从功能特性上看，活塞采用平顶燃烧室配合设计，裙部预留了活塞销的浮动安装空间，活塞环槽位置可适配三道气环加一道油环的常规密封配置，能够满足六冲程循环下缸内温度波动区间更大的密封要求；曲柄连杆机构采用整体锻造式曲轴设计，六个曲柄销按照六冲程做功间隔角均匀排布，平衡块的配重经过精确计算，可抵消六缸直列布局下的一阶、二阶往复惯性力，不需要额外加装平衡轴就能将整机运行振动控制在可接受范围内。

　　设计思路上，整套结构没有盲目追求参数上的高压缩比，而是优先考虑与现有内燃机零部件的通用性，活塞的外径尺寸、活塞销孔径、曲轴主轴颈直径均参考同排量成熟四冲程机型的参数设计，可直接沿用现有成熟的气缸体、气缸盖、配气机构的配套接口，降低整机开发的开模成本与验证周期；冲程逻辑的实现通过调整配气凸轮轴的型线即可完成，不需要对曲柄连杆机构的运动行程做大幅改动，活塞的上止点、下止点位置与传统四冲程机型保持一致，气缸盖的燃烧室容积也不需要做特殊调整，仅通过排气门延迟关闭、二次喷水（或二次进气）的控制逻辑即可实现两个额外冲程的工作循环。

　　外形尺寸与安装边界方面，整套曲柄活塞组的轴向总长度与同排量直列六缸四冲程机型的曲柄连杆机构尺寸偏差控制在5%以内，曲轴两端的主轴颈伸出长度、安装定位轴肩尺寸、飞轮连接法兰的螺栓孔分布圆直径均符合通用内燃机的安装规范，可直接适配现有同系列机型的气缸体曲轴箱安装位，不需要对机体的安装空间做额外改造；连杆的大端、小端轴瓦尺寸与通用机型通用，后期维护时可直接采购常规内燃机的维修配件，降低全生命周期的使用成本。

　　在运动干涉校核上，建模过程中已经完成了全冲程的运动仿真验证，活塞运行到下止点时，曲柄平衡块不会与气缸体下部的加强筋、机油泵驱动齿轮发生干涉，连杆摆动到最大角度时，杆身不会与气缸套内壁发生刮蹭，活塞在上止点位置时，活塞顶部与气缸盖燃烧室的安全间隙控制在0.8-1.2mm的合理区间，既不会因为间隙过小导致活塞顶气门，也不会因为间隙过大导致燃烧室压缩比损失过多。整套结构的润滑通道设计沿用传统内燃机的压力润滑方案，曲轴主轴颈、曲柄销位置均设计有贯通的油道，可将主油道的压力机油输送到各个运动摩擦副，活塞裙部的飞溅润滑路径也经过优化，在曲轴高速旋转时，机油飞溅轨迹可完整覆盖活塞裙部与气缸壁的接触区域，保证高负荷运行时的润滑可靠性。
