单缸四冲程发动机内部传动结构展示

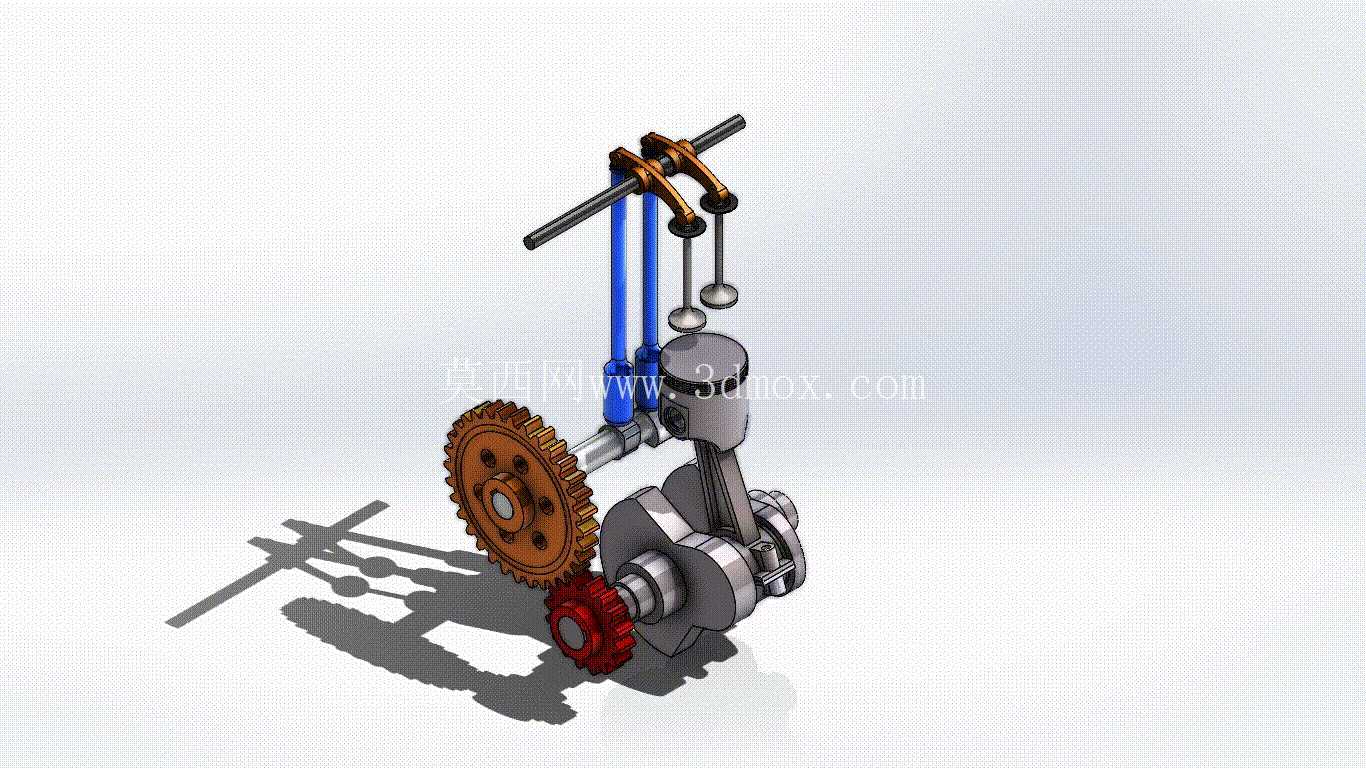

　　这套结构还原了单缸四冲程内燃机的核心传动逻辑，在小型通用动力、农用机械、摩托类动力单元、小型发电机组的开发验证环节，这类结构模型是前期方案校核的重要参考载体。从实际工程落地的角度看，单缸动力单元的核心诉求是在有限的缸体空间内，完成进气、压缩、做功、排气四个冲程的精准时序配合，同时把活塞的往复直线运动稳定转化为曲轴的旋转扭矩输出，这套结构完整呈现了这一整套动力传递链路。

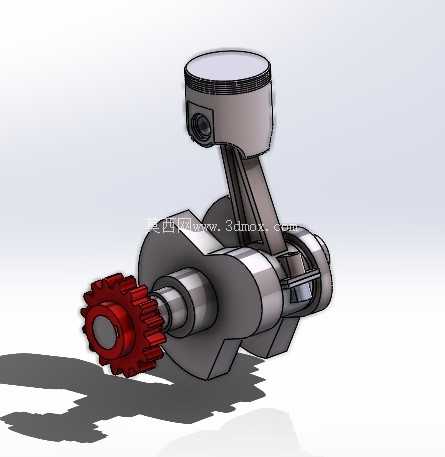

　　先看核心的动力转换部分，活塞与缸套的配合间隙按照常规小排量动力的设计阈值设定，活塞销连接活塞与连杆小头，连杆大头采用剖分式结构与曲轴曲柄销配合，曲轴的平衡块配重经过重心校核，能够抵消活塞往复运动产生的一阶惯性力，避免高转速下出现整机剧烈振动的问题。曲轴的输出端集成了传动齿轮组，大直径的主动齿轮与小直径的从动齿轮啮合，一方面完成曲轴动力向外输出的转速匹配，另一方面通过齿轮传动把动力传递给上方的配气机构，保证气门开闭时序与活塞冲程位置严格对应。

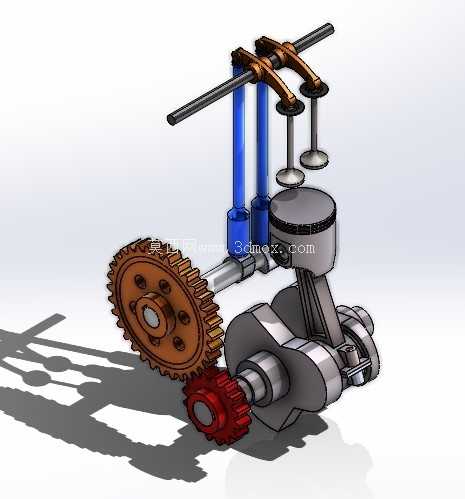

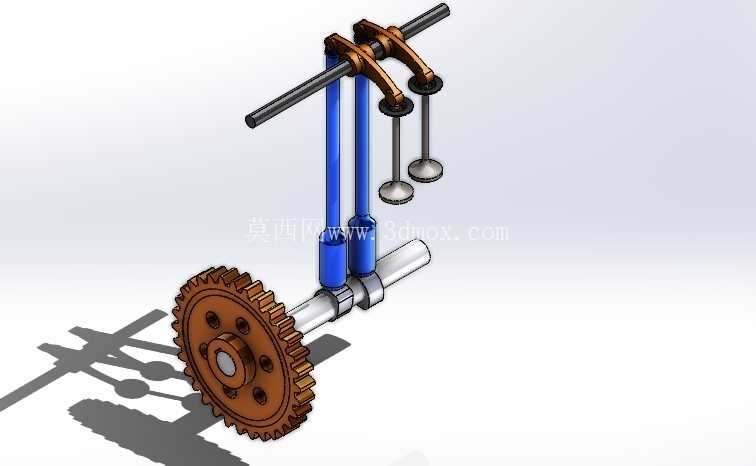

　　配气机构部分采用顶置气门布局，两根推杆随凸轮轴转动做规律的上下往复运动，顶端的摇臂结构把推杆的升程转化为气门的开闭动作，气门弹簧的预紧力经过匹配，能够保证气门在闭合阶段紧密贴合气门座，不会出现漏气泄压的问题，同时在凸轮升程回落时快速带动气门复位，避免气门与活塞运动发生干涉。整套配气机构的传动比与曲轴转速严格保持2:1的对应关系，也就是曲轴每旋转两圈，凸轮轴旋转一圈，刚好完成四个冲程的完整循环，这也是四冲程内燃机最核心的时序匹配要求。

　　从安装边界来看，整套结构的布局非常紧凑，曲轴的主轴颈支撑位、缸体的安装定位面、齿轮组的啮合中心距都预留了常规的装配公差余量，在实际生产中，这类结构的各个配合面需要根据工况选择对应的加工精度：活塞与缸套的配合面需要达到珩磨级粗糙度，保证润滑油脂能够形成稳定油膜；齿轮啮合面需要做渗碳淬火处理，提升齿面耐磨性能，承受长期交变载荷下的接触应力；曲轴的曲柄销与主轴颈位置需要做圆角滚压强化，避免应力集中导致的轴颈断裂问题。

　　在实际应用场景中，这类单缸结构因为结构简单、维护成本低、低速扭矩输出特性好，被大量应用在小型耕作机械、便携发电机组、小型摩托、园林作业机械上，结构设计的合理性直接决定了动力单元的燃油效率、运行寿命与振动噪声水平。建模过程中，各个运动部件的行程参数都按照实际工程比例设定：活塞的行程长度决定了发动机的排量大小，凸轮的升程曲线决定了气门的开闭时间与开度，直接影响发动机的进气效率与动力输出特性；齿轮的模数选择根据传递扭矩的大小匹配，保证在最大爆发压力下轮齿不会发生弯曲断裂。

　　很多刚接触内燃机设计的工程师容易忽略的细节是，整套结构的润滑通路设计，虽然模型中没有呈现油道细节，但在实际结构中，曲轴主轴颈、连杆大头、凸轮轴支撑位、摇臂铰接点都需要布置对应的压力润滑或者飞溅润滑通路，保证各个运动副在高速运转时不会出现干磨问题。另外，齿轮组的侧隙也需要控制在合理范围，侧隙过大会导致传动过程中出现冲击噪声，侧隙过小则会在热胀状态下出现齿轮卡滞的问题。这套结构把内燃机最核心的运动关系做了直观呈现，能够帮助设计人员快速梳理曲柄连杆机构与配气机构的运动干涉风险，在前期方案阶段就完成运动学仿真验证，减少后续实物样机的迭代次数。
