槽形托辊带式输送机三维结构设计

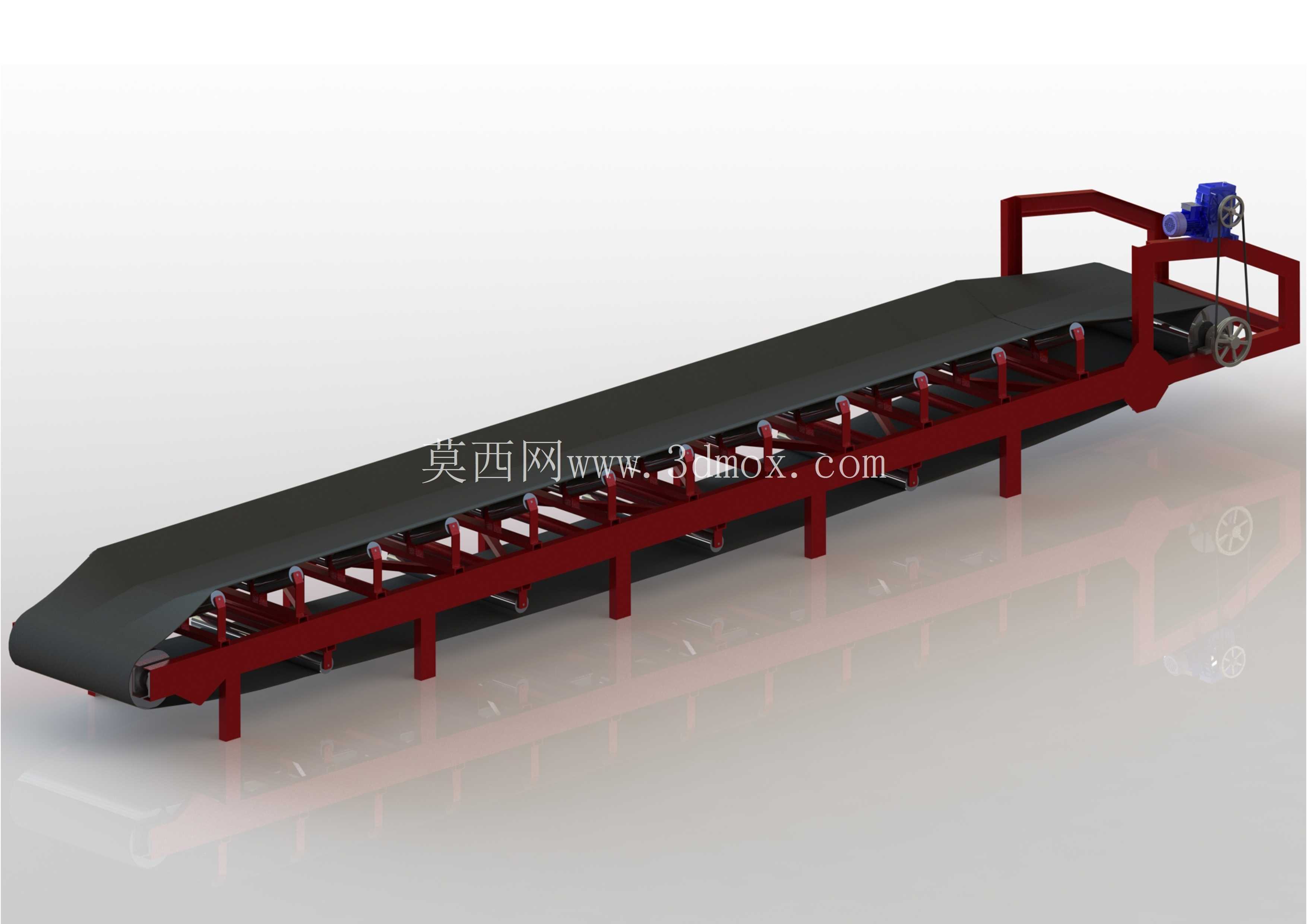

　　这套槽形带式输送设备的三维结构，主要面向散料在固定两点之间的连续转运需求。与平托辊皮带机相比，它的核心差异在于承载段托辊按一定角度布置，使输送带在运行过程中形成浅槽截面，能够把颗粒、块状或粉状物料约束在带面中部，减少侧向撒料，也提高带面在倾斜输送时的承载稳定性。模型中可以看到黑色输送带、红色机架、槽形托辊组、回程托辊、端部滚筒以及驱动端组件之间的装配关系，整体结构适合用于矿山、砂石、煤炭、粮食、建材和散装物料处理线中的水平或小倾角输送。

　　从现场布置角度看，这类设备通常布置在料仓下方、破碎机出口、筛分设备之间或装车点前段，承担把物料从给料位置连续送至下一工序的任务。槽形截面并不是单纯为了增加外观弧度，而是通过三组或多组托辊将胶带两侧抬升，使物料在带速变化、加料冲击和设备轻微振动时仍保持在中间区域。对于密度较大、棱角明显的矿石或碎石，槽形托辊还能降低胶带边缘受力不均造成的跑偏和局部磨损；对于粉状物料，则能减少带面两侧漏料带来的地面清理量。

　　结构设计上，机架采用分段支腿与纵梁组合的方式，支腿沿输送方向间隔布置，承担输送带、物料、托辊和滚筒传递下来的垂直载荷。纵梁不仅连接各支腿，也为托辊支架提供安装基准，因此在建模时需要保证托辊安装孔位、支腿底面和滚筒轴线之间的空间关系。承载段托辊通常由水平中间辊和两侧倾斜辊组成，托辊外圆与胶带下表面接触，形成连续支撑；回程段胶带则由下部平托辊托住，避免长距离回程时胶带下垂过大。端部滚筒位置需要兼顾胶带包角、张紧行程和卸料方向，驱动端还应保留电机、减速器或链传动等部件的安装与维护空间。

　　在三维建模过程中，输送带可按整机长度和端部滚筒包络路径建立，重点表达带面在承载段形成的槽形轮廓以及绕滚筒处的圆弧过渡。虽然外观上胶带是一条连续封闭环，但工程理解上应区分承载面、回程面、滚筒包绕区和接头区域。托辊组不宜只作为孤立零件摆放，需要体现其相对机架的安装角度、间距和旋转轴线；若用于详细设计，还应进一步核对托辊直径、槽角、辊子长度、轴承座位置以及胶带宽度之间的匹配关系。机架支腿底部应结合现场土建条件考虑地脚板或预埋件连接，设备两侧宜留出检修通道，便于更换托辊、清理洒落物料和检查滚筒。

　　外形边界方面，整机长度由输送起点和终点的水平距离、提升高度以及端部滚筒半径共同决定；宽度方向除胶带宽度外，还要计入槽形托辊外伸尺寸、机架立柱、传动部件和安全防护范围。高度方向则涉及给料溜槽落差、卸料点高度、支腿高度、滚筒中心高以及驱动装置布置。若输送线存在倾角，应重点校核物料在带面上的下滑趋势，槽角、带速、物料摩擦特性和给料均匀性都会影响运行可靠性。给料位置最好设置在带面水平或坡度较缓的区域，并让物料下落方向尽量与胶带运行方向一致，以降低冲击和偏载。

　　该模型对结构设计人员的价值在于能够直观检查皮带路径、托辊排布、机架支撑和驱动端布局是否协调。选型时可围绕输送能力、物料粒度、堆积密度、含水率、输送距离、提升高度、工作班次和环境粉尘条件展开，而不是只关注单机长度。三维状态下还能提前发现维护空间不足、滚筒与支架干涉、托辊间距过大、胶带跑偏趋势明显等问题。对于自动化产线集成，输送机端部可与料斗、挡板、清扫器、罩壳、除尘接口和安全拉绳装置配合，使设备在连续输送之外具备更好的密封性、可维护性和现场安全性。
