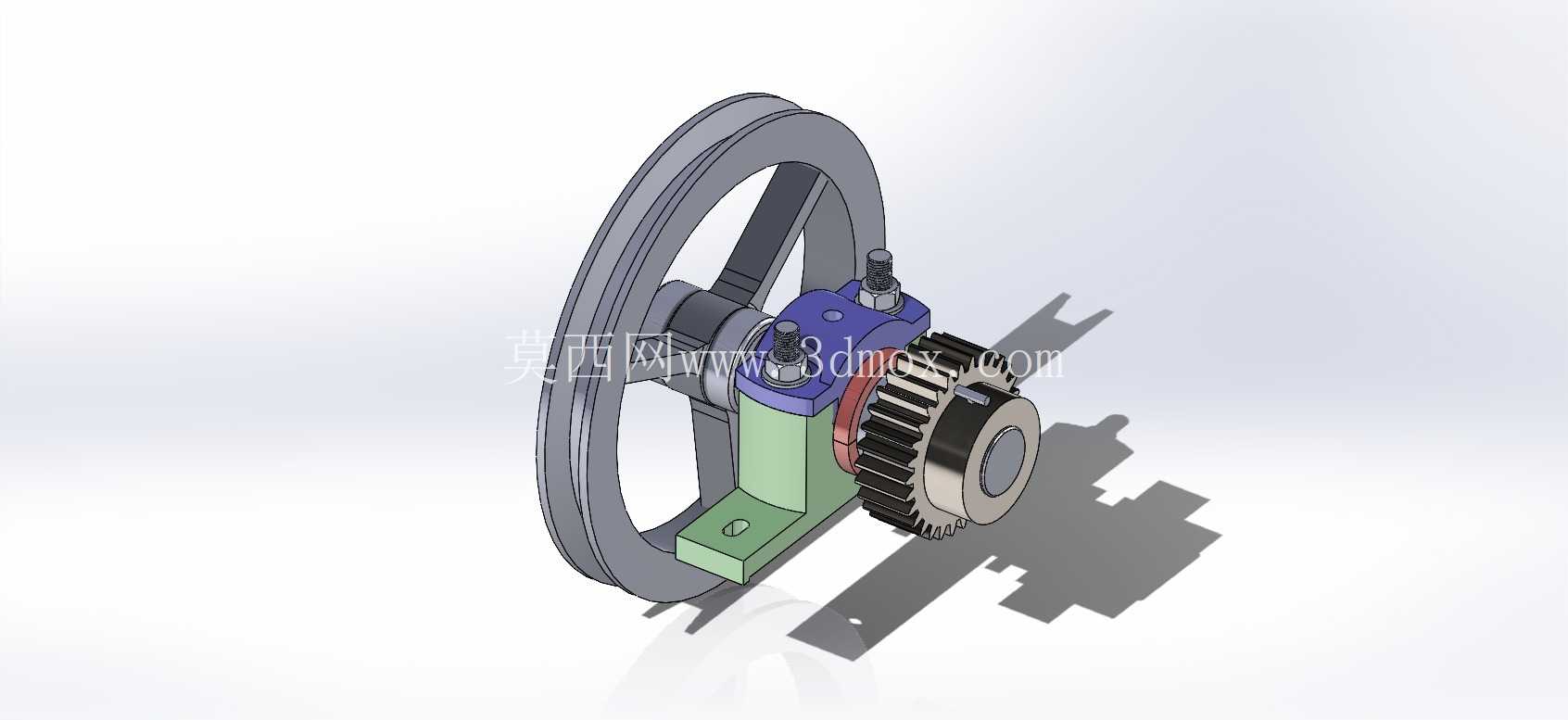

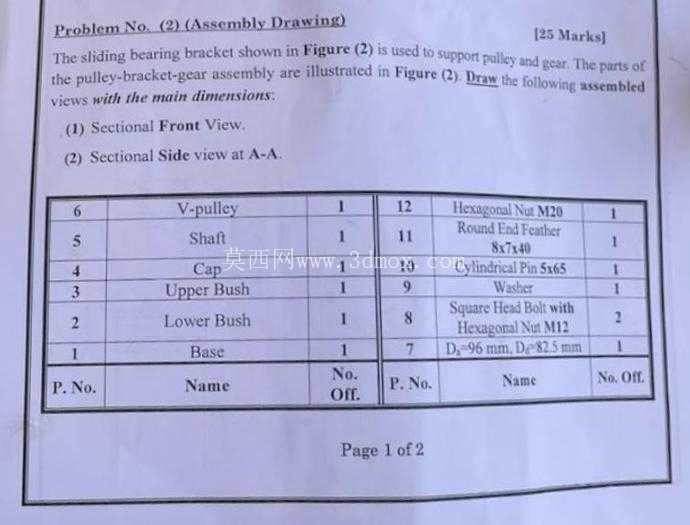

在常规带传动与齿轮传动组合的动力传递单元中,支撑结构的刚性与同轴度精度直接决定整套传动系统的运行寿命与振动水平,这款滑动轴承支架正是针对中小功率传动场景下的带轮、齿轮同轴支撑需求开发的结构件。从实际应用场景来看,这类支架常出现在小型动力传输工位、轻工设备的传动端、教学演示类传动实训台,以及部分非标自动化设备的动力引出端,区别于滚动轴承支撑结构,滑动轴承形式的支架在中低速、中等载荷工况下具备更好的抗冲击性能,同时结构更紧凑,安装调试的容错空间更大。

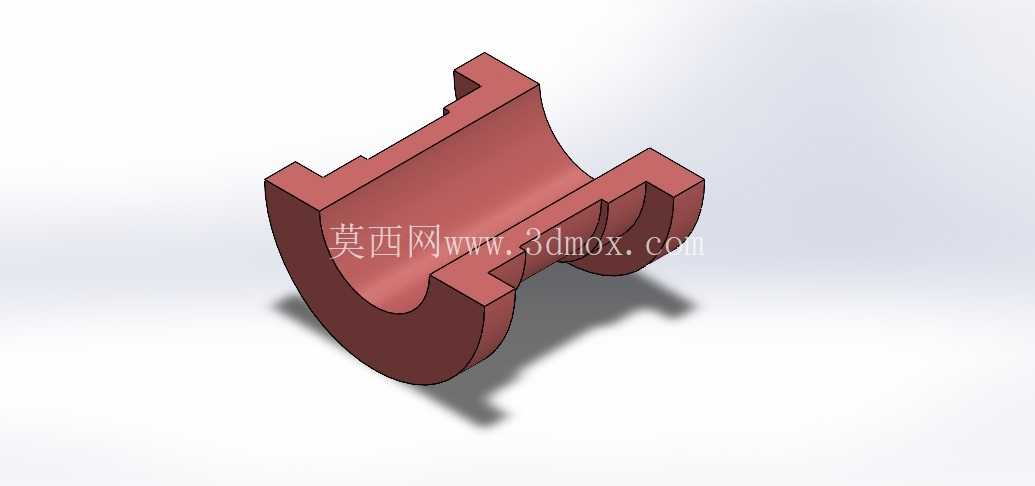

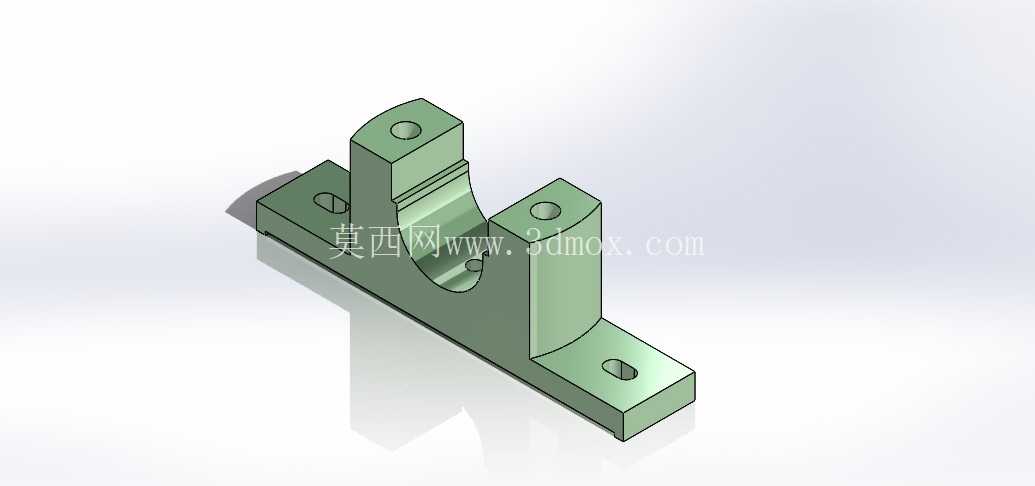

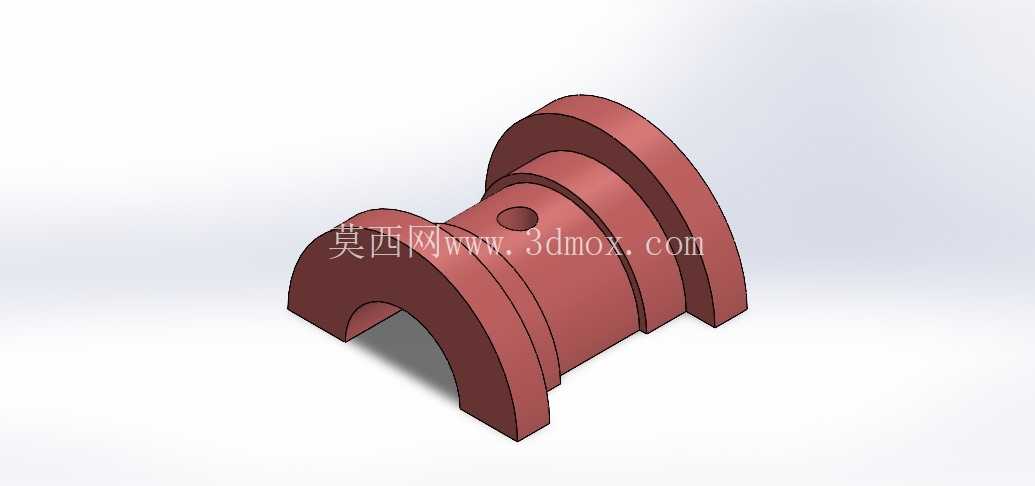

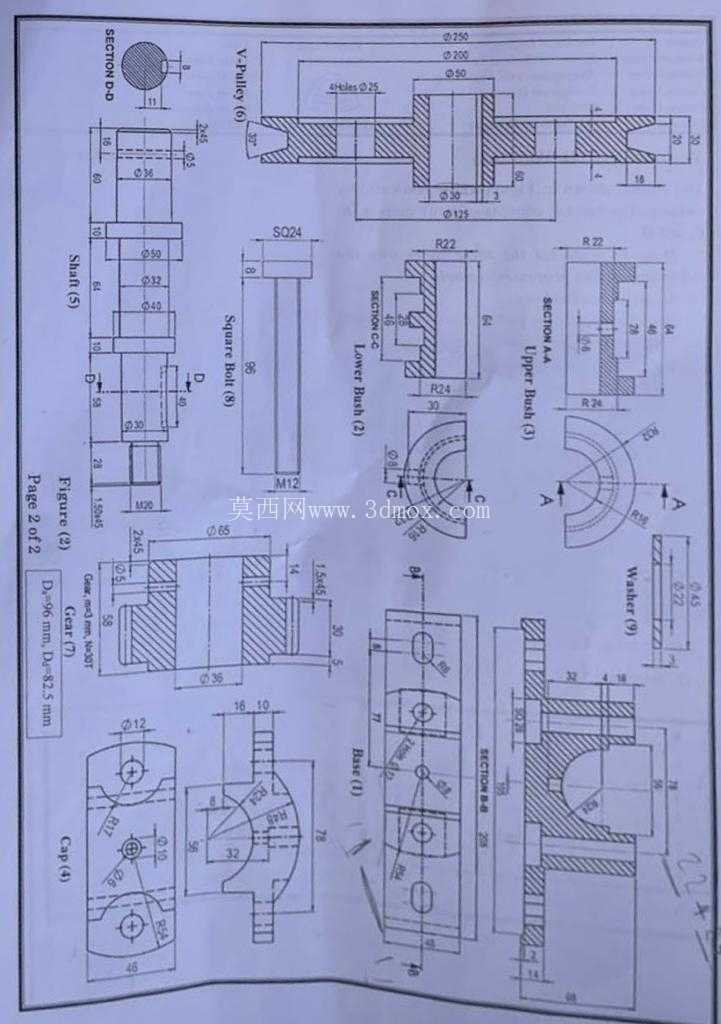

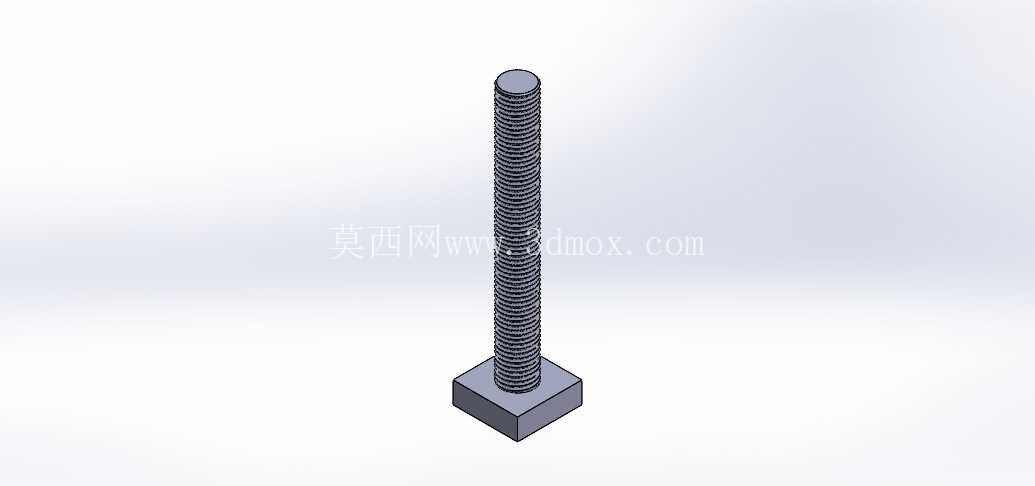

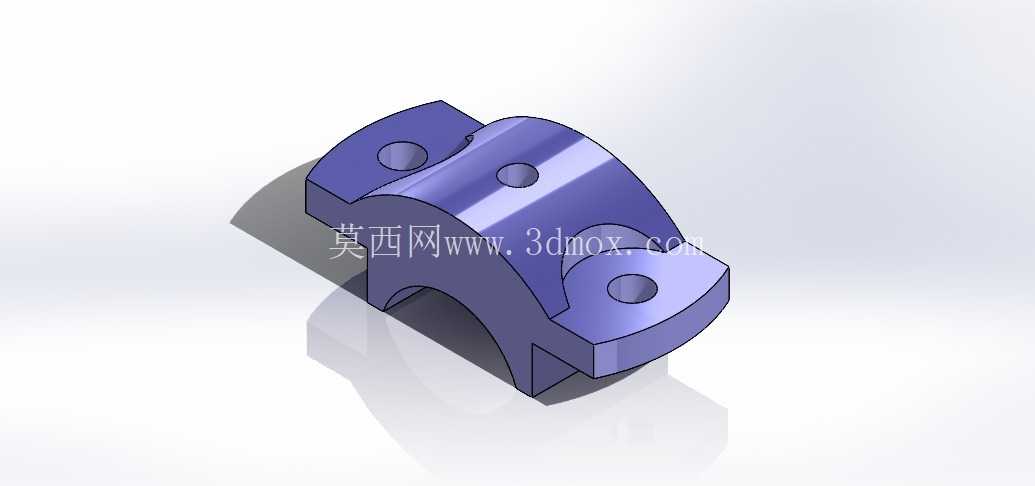

从功能特性上看,该支架采用分体式支撑逻辑,主体承载座为立式安装结构,底部预留两个对称的安装通孔,可直接通过螺栓固定在设备的安装基座平面上,安装面做了铣平处理,保证与基座贴合时无翘曲,避免安装应力导致的轴承孔同轴度偏差。支架上部的轴承安装位采用剖分式配合结构,搭配独立的轴承压盖,压盖通过两个对称布置的内六角螺栓与主体座连接,可实现滑动衬套的快速更换,无需拆卸整根传动轴就能完成磨损件的维护,大幅降低现场运维的工作量。轴承孔内镶嵌的铜质衬套与轴径采用间隙配合,配合间隙控制在轴径的千分之一到千分之一点五区间,既保证轴转动时的润滑膜形成空间,又不会因间隙过大产生运转晃动。

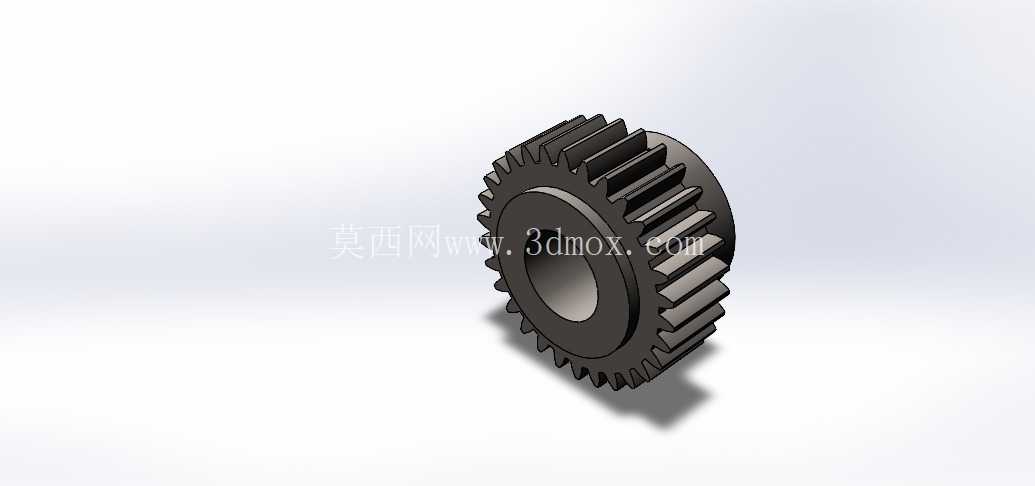

设计思路上,这款支架充分考虑了传动件的安装避让需求:支架靠近带轮的一侧做了下沉式让位结构,避免带轮运转时与支架本体产生摩擦干涉,靠近齿轮的一侧则预留了齿轮的轴向定位空间,轴端可通过轴用挡圈或者锁紧螺母实现齿轮的轴向固定,防止传动过程中齿轮窜动脱落。支架的立板部分做了变厚度设计,承载轴承孔的区域厚度更大,向底部安装面过渡时逐渐减薄,在保证整体结构刚性的前提下尽可能降低支架自重,减少材料浪费。支架上还预留了润滑脂加注的通道位置,可在不拆解结构的情况下定期向滑动衬套与轴的配合面加注润滑脂,延长衬套的使用寿命。

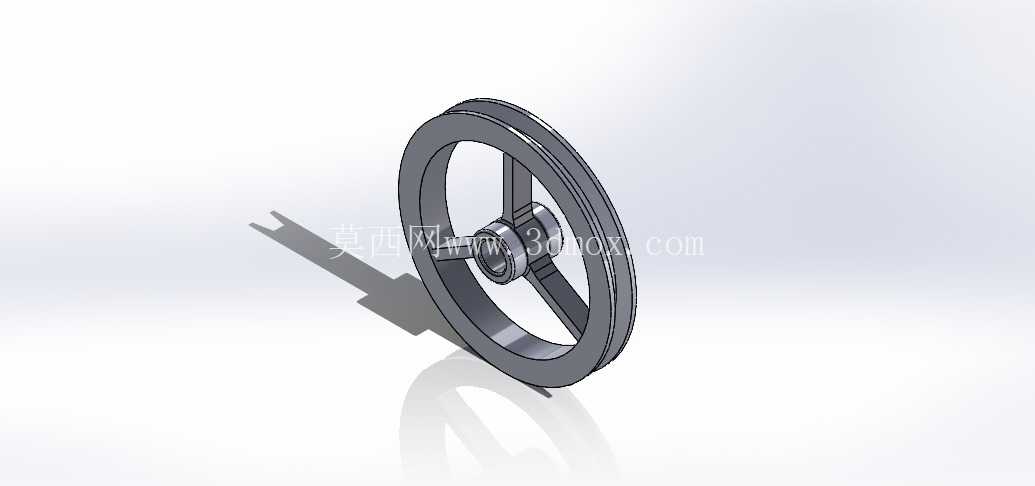

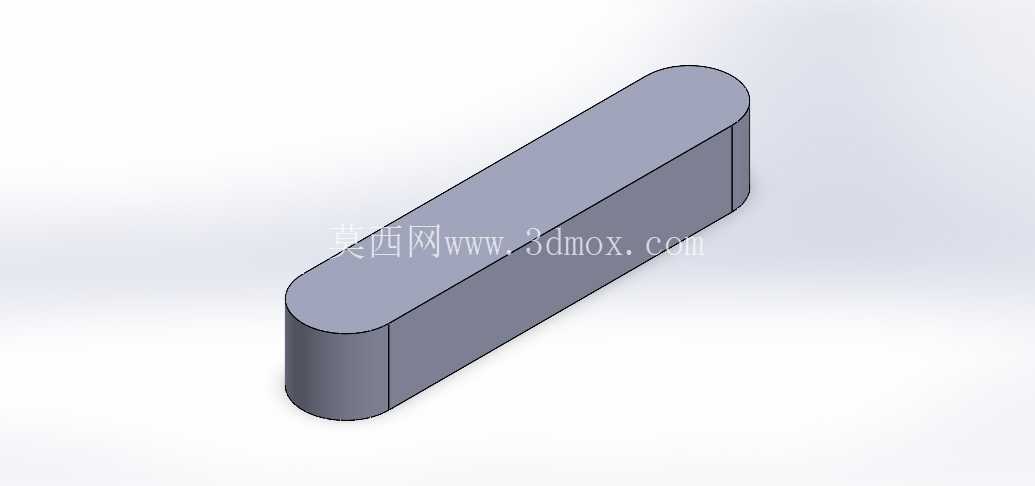

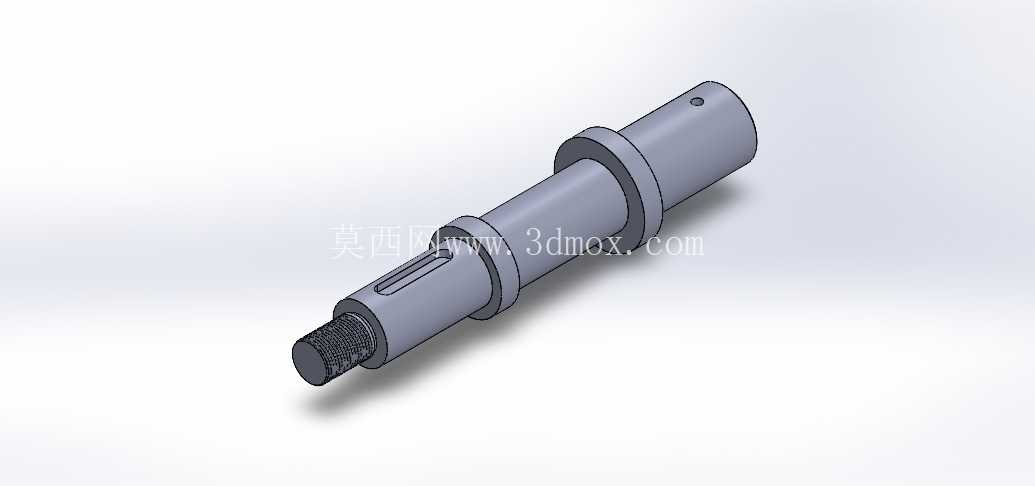

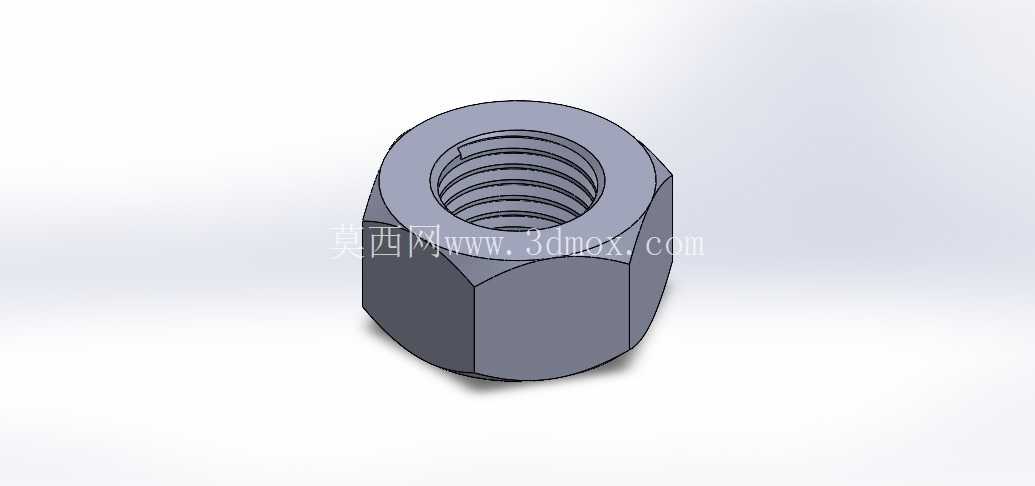

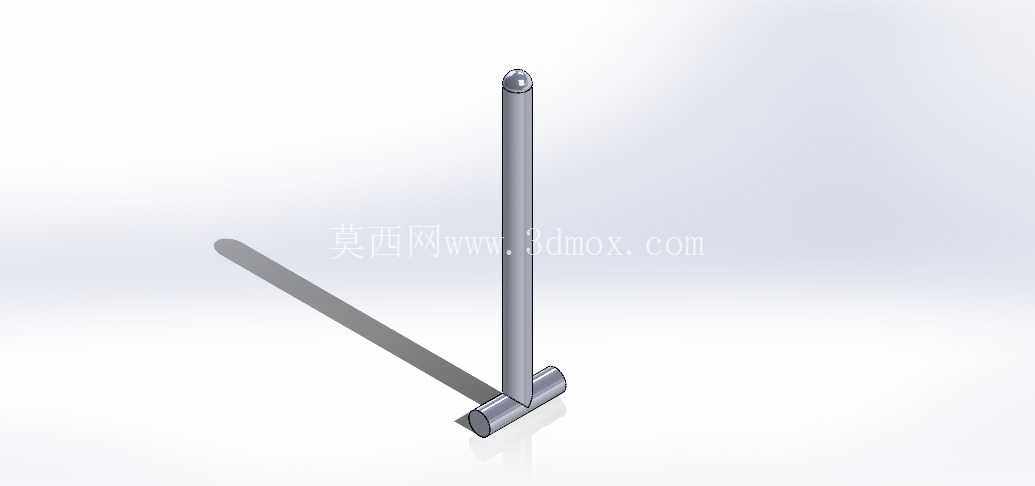

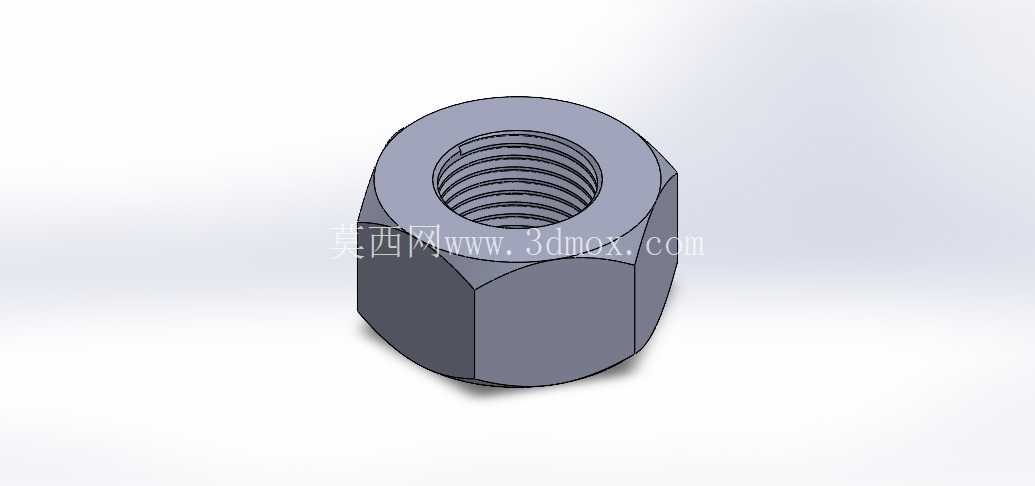

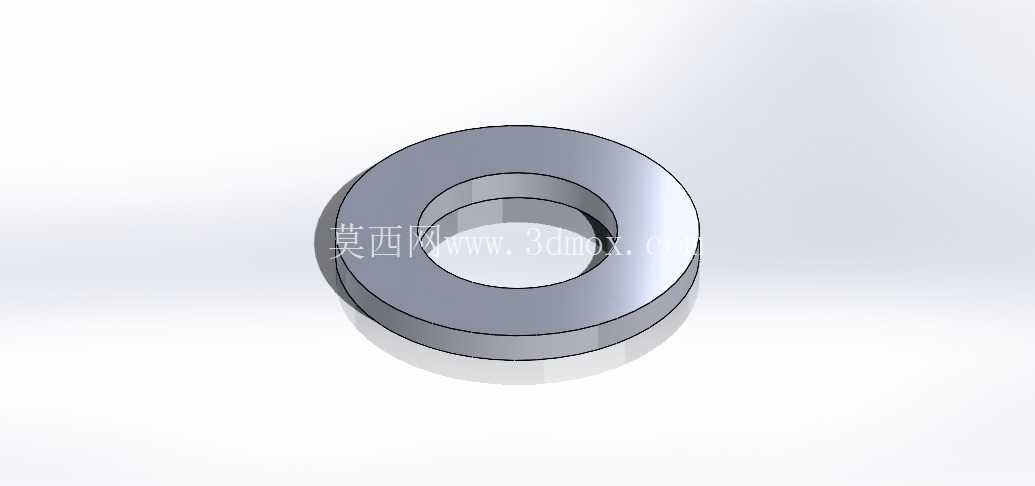

从安装边界尺寸来看,支架底部两个安装孔的中心距适配常规中小传动单元的安装基座孔位标准,安装孔直径适配常用的M8-M10规格的安装螺栓;轴承孔的中心高与配套带轮、齿轮的节圆半径匹配,保证带轮的V带安装面与动力输出端的带轮处于同一平面,齿轮的啮合面与配对齿轮的啮合面完全对齐,避免出现带轮偏磨、齿轮啮合异响的问题。带轮安装侧的轴伸长度满足常规V带轮的轮毂宽度要求,齿轮安装侧的轴伸长度适配直齿圆柱齿轮的轮毂尺寸,轴上预留的键槽位置与带轮、齿轮的键槽尺寸对应,可通过平键实现扭矩的可靠传递。
实际装配过程中,需要先将滑动衬套压入支架的轴承孔内,保证衬套与轴承孔为过盈配合,避免衬套随轴一起转动;之后将轴穿入衬套内,依次装入齿轮、锁紧结构、带轮,调整好两个传动件的轴向位置后锁紧固定,最后将支架整体通过底部螺栓固定在设备基座上,调整带轮的张紧度与齿轮的啮合间隙后即可投入使用。这种结构的支架相比一体式轴承座,在应对多传动件同轴支撑的场景时,不需要额外加装多个独立轴承座,减少了安装时的同轴度调整工作量,整体结构的集成度更高,占用的安装空间更小,非常适合布局紧凑的小型传动系统使用。在长期运行过程中,即使滑动衬套出现磨损,只需要拆开上部的轴承压盖,更换同规格的衬套即可快速恢复支撑精度,不需要整体更换支架,运维成本更低。
