Elster RPD系列气体腰轮流量计结构设计

　　在城镇燃气管网调压站、工商业用户燃气计量、油气集输场站的贸易结算环节，这类RPD系列腰轮式气体计量仪表是核心计量单元，承担着工况条件下气体体积流量的精准计量职能，直接关系到贸易结算的公平性与管网输差管控的精度。不同于民用膜式燃气表的小流量适配场景，G25、G40、G65三个量程段的该型仪表，分别对应不同的公称流量覆盖区间，可适配从小型餐饮商户到中型工业用户的不同用气规模需求，在油气场站的伴生气计量、工艺支路气体流量核算场景中也有大量应用。

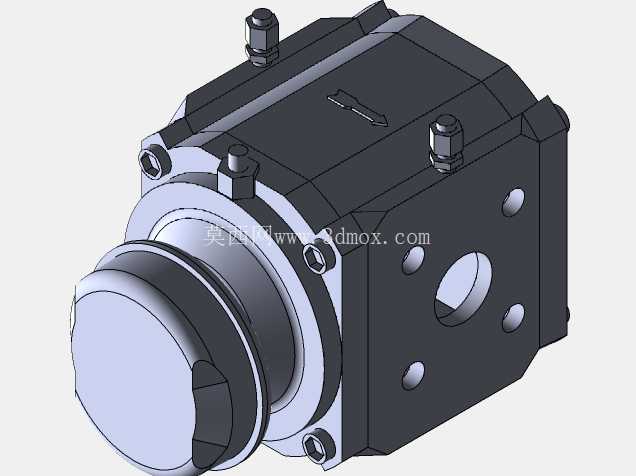

　　从结构设计逻辑来看，该模型完整还原了仪表的核心构成：主体计量腔采用方正的铸铁壳体结构，壳体上预留的多个螺栓安装位，既满足上下腔体合模后的密封紧固需求，也为现场安装时的法兰对接、支架固定提供了充足的安装点位。壳体侧面的圆形开孔是气体进出的流道接口，接口端面的加工精度直接决定了与管道法兰对接后的密封性能，建模时严格还原了接口处的止口尺寸，可直接用于安装干涉校验。前端伸出的腰轮转子端盖部分，采用阶梯式轴封结构，内置的轴承安装位与密封槽结构，可有效防止计量腔内的气体沿转子轴向外泄漏，同时抵御外部环境的粉尘、水汽侵入仪表内部，保障计量传动部件的长期运行稳定性。

　　壳体顶部设置的两个螺栓固定座，是仪表计数器、信号远传模块的安装基座，不同配置的同系列仪表可在该基座上适配机械计数器、脉冲输出模块、温压补偿一体化模块等不同附件，无需改动主体壳体结构，这种模块化的设计思路大幅提升了产品的适配性，可满足不同用户的计量数据采集需求。壳体表面铸出的流向箭头标识，在建模时做了凸起结构还原，可避免现场安装时出现流向接反的低级失误，这类细节设计在工业仪表的结构设计中往往直接决定了现场安装的容错率。

　　从安装边界维度考量，该型仪表的轴向安装尺寸、径向接口中心高都严格遵循同量程段气体流量计的通用安装规范，模型中还原的所有安装孔位、接口尺寸都可直接用于场站管道布置时的空间校验：在进行燃气调压柜的内部布局设计时，可直接导入该模型核对流量计与前后直管段、阀门、过滤器的安装间距，避免出现现场安装时空间不足、检修操作空间预留不够的问题。腰轮计量腔的内部型线设计是该类仪表的核心，模型虽然展示的是外部装配结构，但腔体内部的腰轮转子安装腔尺寸严格匹配对应量程的转子规格，G25、G40、G65三个型号的腔体容积依次递增，可适配更大的流量通过能力，同时保证计量精度在全量程范围内控制在标准允许的误差区间内。

　　在实际工程应用中，这类仪表的选型需要匹配管道的设计压力、常用流量范围、安装空间条件，该三维模型可帮助结构设计人员在方案设计阶段就完成仪表的安装适配性校验，无需等待实物样品到场即可完成管路布局、支架设计的相关工作，大幅缩短项目的设计周期。同时模型还原的壳体壁厚、加强筋布局，也可为同类仪表的国产化结构设计提供参考，其壳体的受力结构设计可承受1.6MPa的公称工作压力，满足城镇燃气、油气集输场景的常规压力等级要求，轴端的密封结构设计经过长期现场验证，可在-20℃到60℃的环境温度范围内稳定工作，不会因温度变化出现密封失效的问题。
