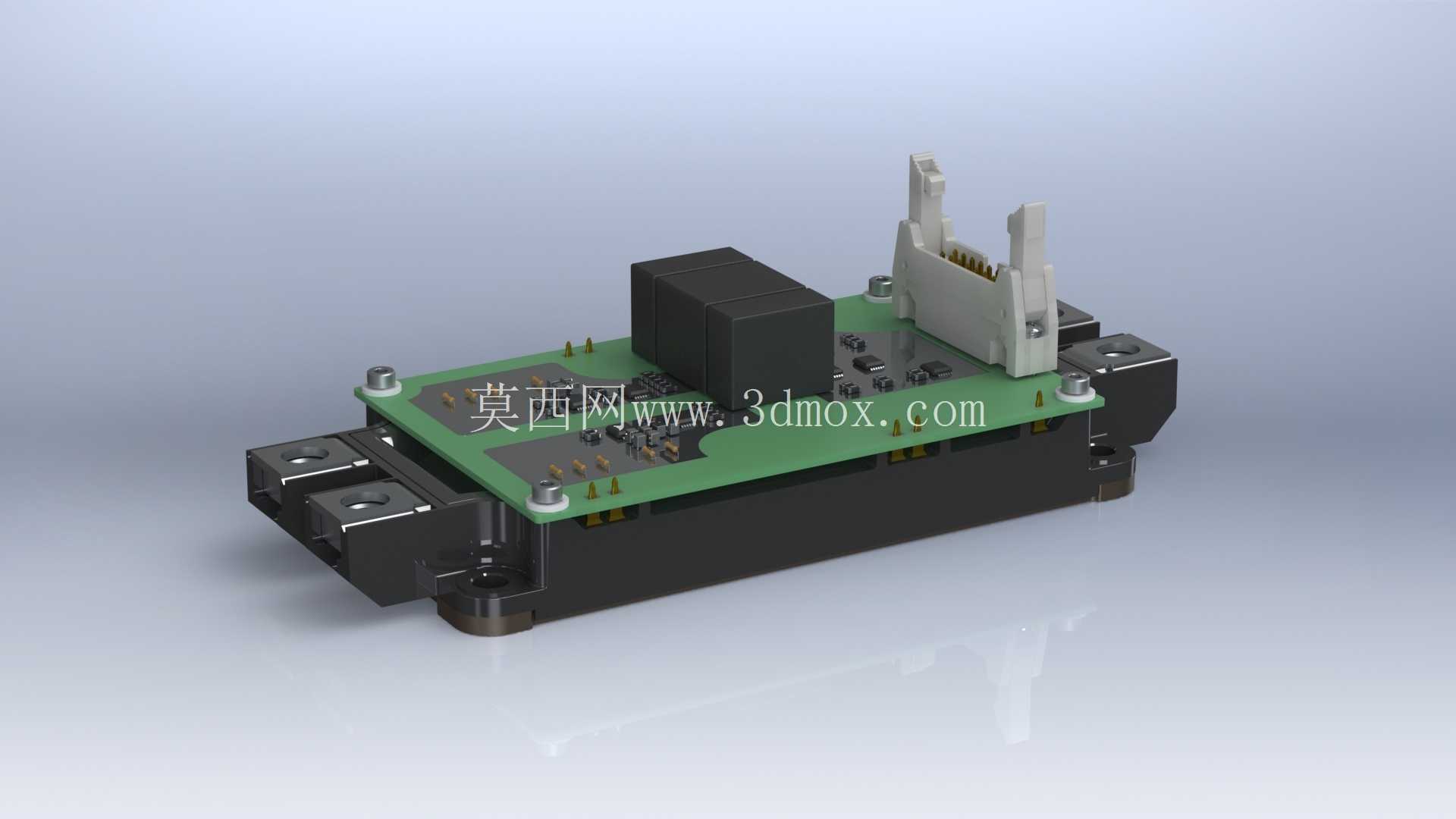

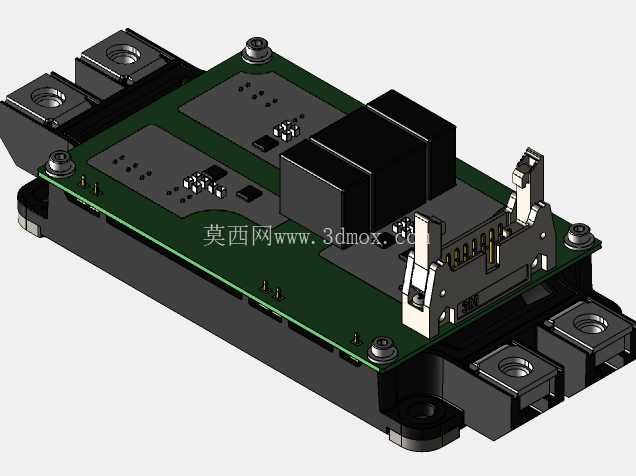

赛米控Skyper12压接式IGBT驱动板结构

项目分类:变压器/电感器 发布时间:2025-02-16 ID:931732
  • 赛米控Skyper12压接式IGBT驱动板结构
  • 赛米控Skyper12压接式IGBT驱动板结构

  在大功率变流、工业传动、新能源并网这类电力电子场景里,IGBT模块的驱动适配一直是结构设计环节绕不开的细节,这款压接式驱动板就是针对Semix 3P并联IGBT顶部安装空间做的适配结构,直接压接在IGBT主端子上方,省去了额外的转接支架与飞线连接,能大幅降低驱动回路的杂散电感,避免开关过程中出现不必要的尖峰电压击穿器件。从实际安装边界来看,驱动板的基板轮廓完全贴合对应IGBT模块的顶部安装面,四个固定孔位直接对齐模块本体预留的安装柱,不需要在IGBT周边额外打孔固定,也不会超出模块本体的横向外轮廓,在多模块并联的柜内布局里,相邻模块之间不会因为驱动板突出产生干涉,哪怕是紧凑排布的功率柜,也能预留出足够的绝缘爬电距离。

  板上的驱动接口采用立式排针座设计,位置刚好避开IGBT主功率端子的上方区域,插拔驱动排线的时候不会碰到带电的主回路端子,既方便生产阶段的接线调试,也能降低后期维护时误触高压的风险。板载的隔离驱动电路区域做了局部加高的屏蔽罩设计,刚好覆盖核心驱动芯片与脉冲变压器的位置,能屏蔽IGBT开关过程中产生的强电磁干扰,避免驱动信号出现误触发,哪怕是在大电流开关的工况下,驱动信号的传输也能保持稳定。

  驱动板底部的压接触点直接对应IGBT模块的门极与辅助发射极触点,不需要额外焊接引线,压接到位之后就能实现可靠的电气连接,相比传统的焊接式驱动连接,这种压接结构的接触电阻更稳定,长期运行下不会因为焊点老化出现接触不良的问题,也能减少生产环节的焊接工序,提升装配效率。IGBT底板配套的新型TP结构散热面,和驱动板的安装高度做了匹配设计,驱动板底部和IGBT模块顶面之间预留了均匀的通风间隙,当水冷底板带走IGBT工作产生的热量时,间隙里的空气流动也能带走驱动板上元器件产生的少量热量,不会出现驱动板局部积热导致元器件参数漂移的问题,实际测试下来,相比传统水冷结构搭配外置驱动板的方案,整体工作温度能有明显降低,能提升整套功率单元的长期运行可靠性。

  在结构设计的细节上,驱动板的边角都做了圆弧倒角处理,不会在装配过程中划伤绝缘层或者操作人员的手部,板上的元器件布局完全遵循强弱电分离的原则,高压采样区域和低压信号区域之间预留了足够的安全间距,表面的阻焊层也采用了高CTI值的材质,哪怕在潮湿多尘的工业环境里长期运行,也不会出现表面爬电的问题。针对不同批次IGBT模块的安装公差,压接触点采用了带弹性补偿的结构设计,哪怕模块顶面的触点高度有微小的公差偏差,弹性触点也能保证可靠接触,不会因为装配公差导致接触电阻过大或者接触失效。在做三维建模的时候,所有安装孔位、触点位置、接口高度都完全按照实物的装配尺寸做了还原,不管是做整套功率单元的布局干涉检查,还是做配套的结构件设计,都能直接调用这个模型做装配验证,不需要反复测量实物尺寸,能减少结构设计阶段的反复修改工作量。
