华为E220USB接口HSDPA调制解调器外观结构建模

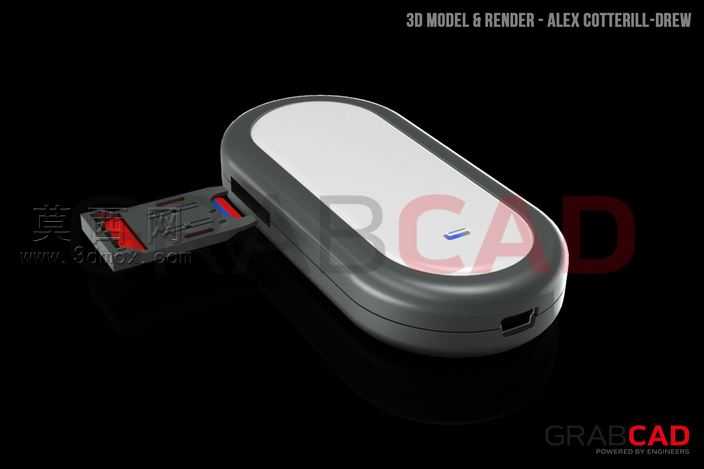

本次建模对象为华为E220USB接口HSDPA调制解调器，整体采用圆润椭圆柱式一体化机身设计，建模过程中首先通过实物测绘获取核心尺寸参数，确定机身整体长宽高比例，先以放样曲面构建机身主体的椭弧轮廓，对机身合模线位置做0.1mm的细微凸起处理，还原真实产品的注塑合模工艺特征。机身正面采用分区设计，上半部分为哑光白色装饰面，下半部分为深灰色磨砂主体壳，建模时对两个曲面的衔接处做R0.8mm的圆角过渡，避免出现尖锐棱角，还原消费类数码产品的亲肤触感设计。USB接口部分采用可收纳式结构设计，建模时单独拆分出USB金属插头、内部滑动导轨、接口限位卡扣三个独立零件，还原插头推出时的滑动行程与卡位结构，金属插头部分做倒角处理还原真实冲压金属件的边缘特征，插头侧面的红蓝标识区域做0.05mm的凹陷贴位，还原产品丝印标识的装配位置。机身尾部的防尘挂绳孔做通孔结构处理，孔边缘做R0.2mm的圆角，避免应力集中的结构特征。材质渲染阶段，深灰色机身部分采用磨砂PC塑料材质，设置粗糙度0.6、反射强度0.15，还原哑光磨砂的塑料质感；白色装饰面采用高光PC材质，粗糙度0.1、反射强度0.3，做出与机身主体的材质区分；USB金属插头采用镀镍金属材质，设置金属度0.9、粗糙度0.2，还原金属插头的轻微磨砂反光效果；接口内部的塑料挡片采用黑色ABS材质，粗糙度0.8。渲染时采用三点布光，主光源从左上方45度照射打出机身主体轮廓，辅光源从右侧补光消除暗部死黑，背光源勾勒产品边缘轮廓，地面采用纯黑哑光背景突出产品主体，最终渲染效果还原产品真实的工业设计质感，完整呈现该款USB调制解调器的外观细节与结构特征，可用于产品展示、结构参考等场景。
