生物质热解气化产气反应装置结构

　　这套装置主要面向农林废弃物、分选后可燃生活垃圾的分散式热解处理场景，在县域级生物质能源站、中小型固废处置点、木材加工边角料处理车间都能适配，核心作用是将低品位的固体可燃废弃物通过限氧热解过程转化为可利用的热解气，产出的气体经过初步净化后可直接对接燃气锅炉、小型发电机组，替代常规化石燃料完成供热或发电工序，解决零散分布的农林剩余物、废木材难以集中规模化处置的痛点，避免这类物料随意堆放、直燃带来的环境问题。

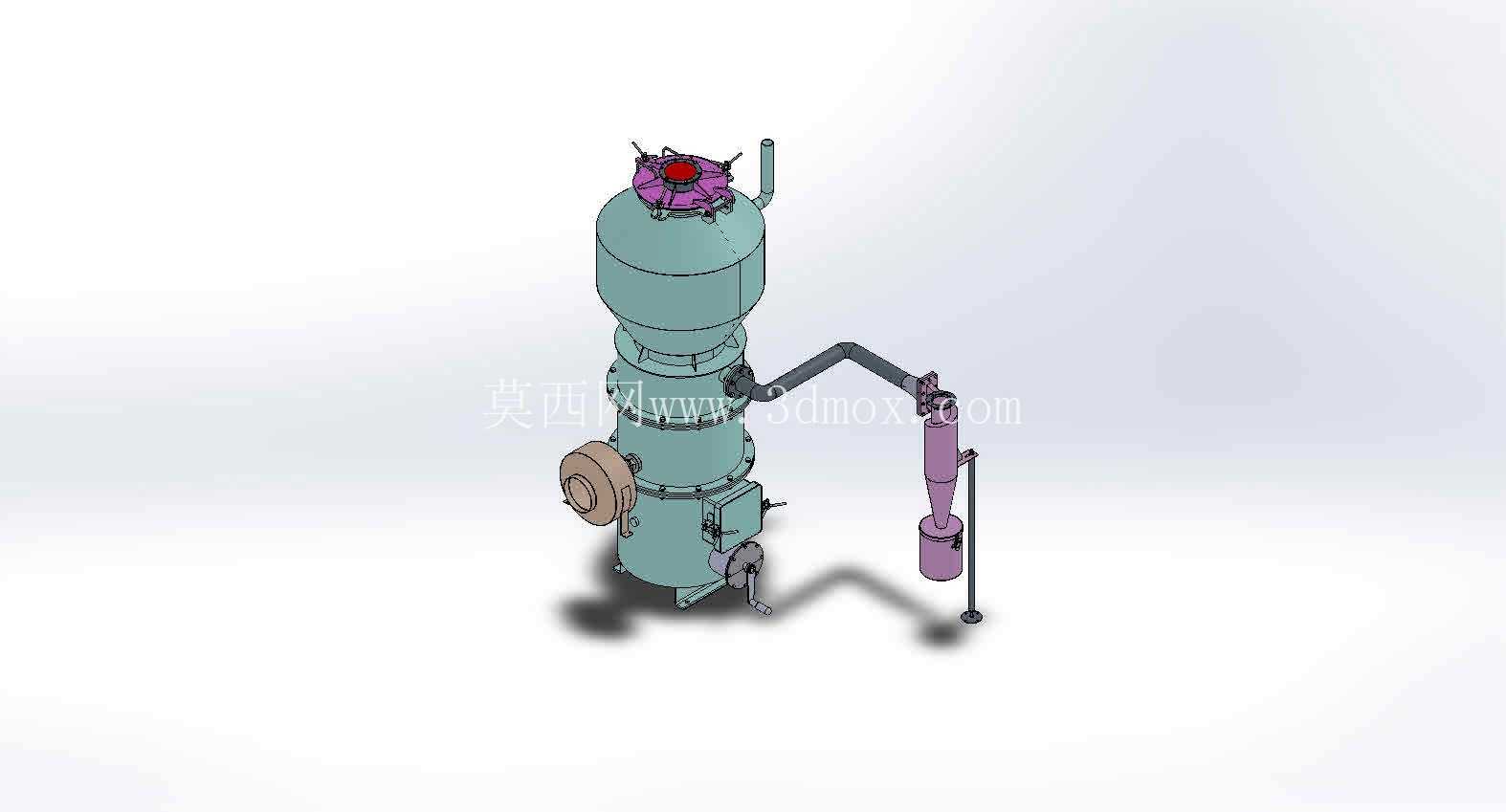

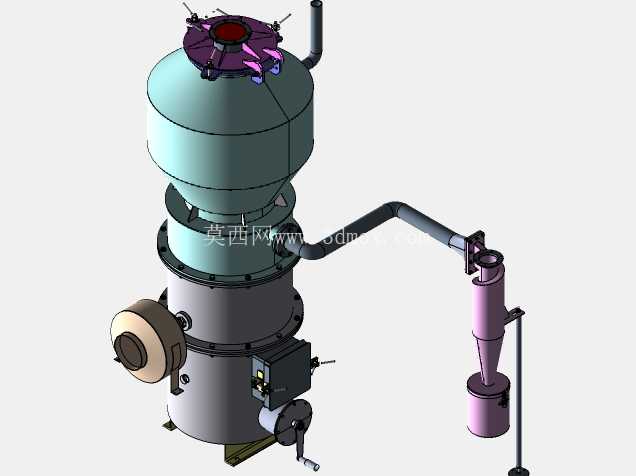

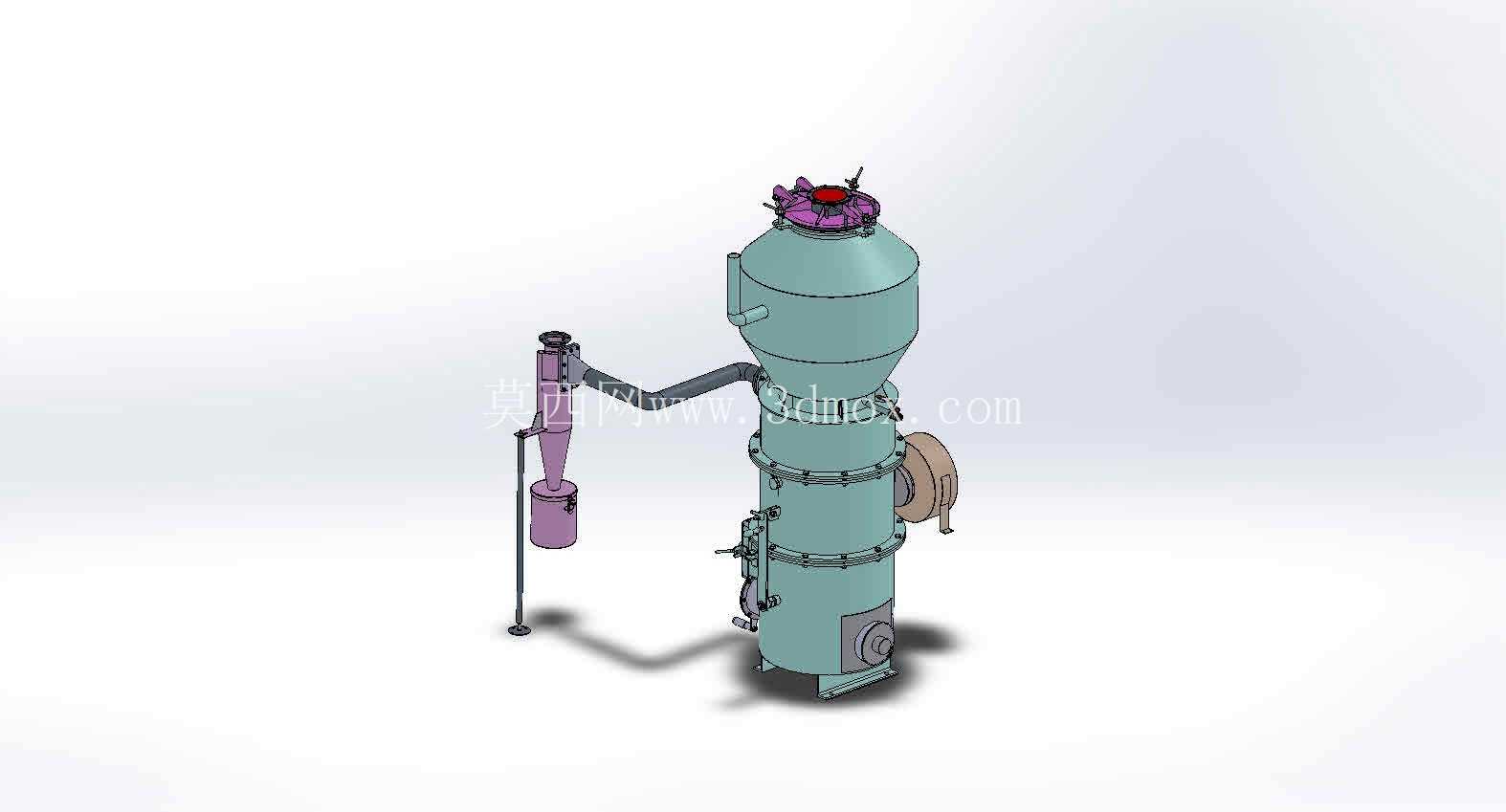

　　从功能结构来看，主体立式罐体是热解反应的核心腔室，物料从罐体顶部的进料密封结构送入后，会在腔室内按照预设的温度梯度完成干燥、热解、还原反应全过程，罐体侧壁分层布置的检修接口与测温测压点位，是为了方便运行过程中实时监控腔室内的反应状态，及时调整进料速率与供风量，避免出现局部结焦、反应不充分的问题。罐体侧面连接的旋风分离结构，作用是对产出的热解气携带的固体炭粒、灰分做初步气固分离，减少大颗粒杂质进入后续输气管路造成的堵塞磨损，分离下来的固体颗粒可通过下部的集料结构收集，作为生物质炭副产品回收利用。罐体侧部设置的人孔结构，是为了停炉检修时方便人员进入腔室清理结焦、更换内部易损衬层，底部的排渣结构采用密封式设计，保证热解过程中腔室的限氧环境不会因为排渣操作出现漏风，影响反应稳定性。

　　在设计思路上，整套结构优先考虑了现场安装与运维的便捷性，主体立式罐体采用分段法兰连接结构，不需要在现场完成大量焊接作业，运输时可以拆分成多个分段部件，适配乡村、山区等道路条件有限的安装场景，不需要超宽超高的特种运输车辆就能完成转运。配套的旋风分离器采用侧挂式安装，通过刚性管道与主体罐体连接，不需要额外搭建独立的支撑钢架，减少现场安装的土建工作量。所有外接管路的接口都采用标准法兰尺寸，方便后期对接不同规格的后续净化、储气设备，不需要对接口做二次改造。

　　从安装边界来看，整套装置的主体罐体高度控制在中小型工业设备的常规安装尺寸范围内，安装时只需要在现场浇筑匹配承重的混凝土基础，固定罐体底部的支脚即可，不需要搭建过高的操作平台，日常操作巡检只需要在地面完成常规的阀门操作、参数查看，仅在检修时需要借助临时登高设施。设备运行时的横向振动量极小，支脚位置不需要额外加装减震结构，只要保证基础水平度偏差在常规工业设备允许范围内即可。侧面连接的旋风分离器与主体罐体的水平间距控制在合理范围，不会占用过多的厂区横向空间，设备周边预留1.2米以上的巡检通道就能满足日常运维、检修的空间需求。

　　结构细节上，罐体顶部的进料口采用双重密封结构，避免热解过程中产生的气体从进料位置溢出，同时防止外部过量空气进入腔室导致热解过程变成直接燃烧，降低产气品质。罐体侧壁的观察孔采用耐高温石英玻璃材质，运行过程中可以直接观察腔室内的物料反应状态，不需要打开检测接口就能判断物料下移、结焦的情况。连接旋风分离器的管道采用倾斜布置，避免管道内积存冷凝液与灰分混合物造成管路堵塞，管道最低位置设置有排液口，定期可以排出管路内积存的冷凝液体，减少管路腐蚀。整套结构的所有承压部件都按照低压容器的设计标准做了强度校核，正常运行时腔室保持微负压状态，不会出现有害气体泄漏的问题，适配中小型固废处置场景的安全运行要求。
