一吨级精油纯露提取生产装置结构设计

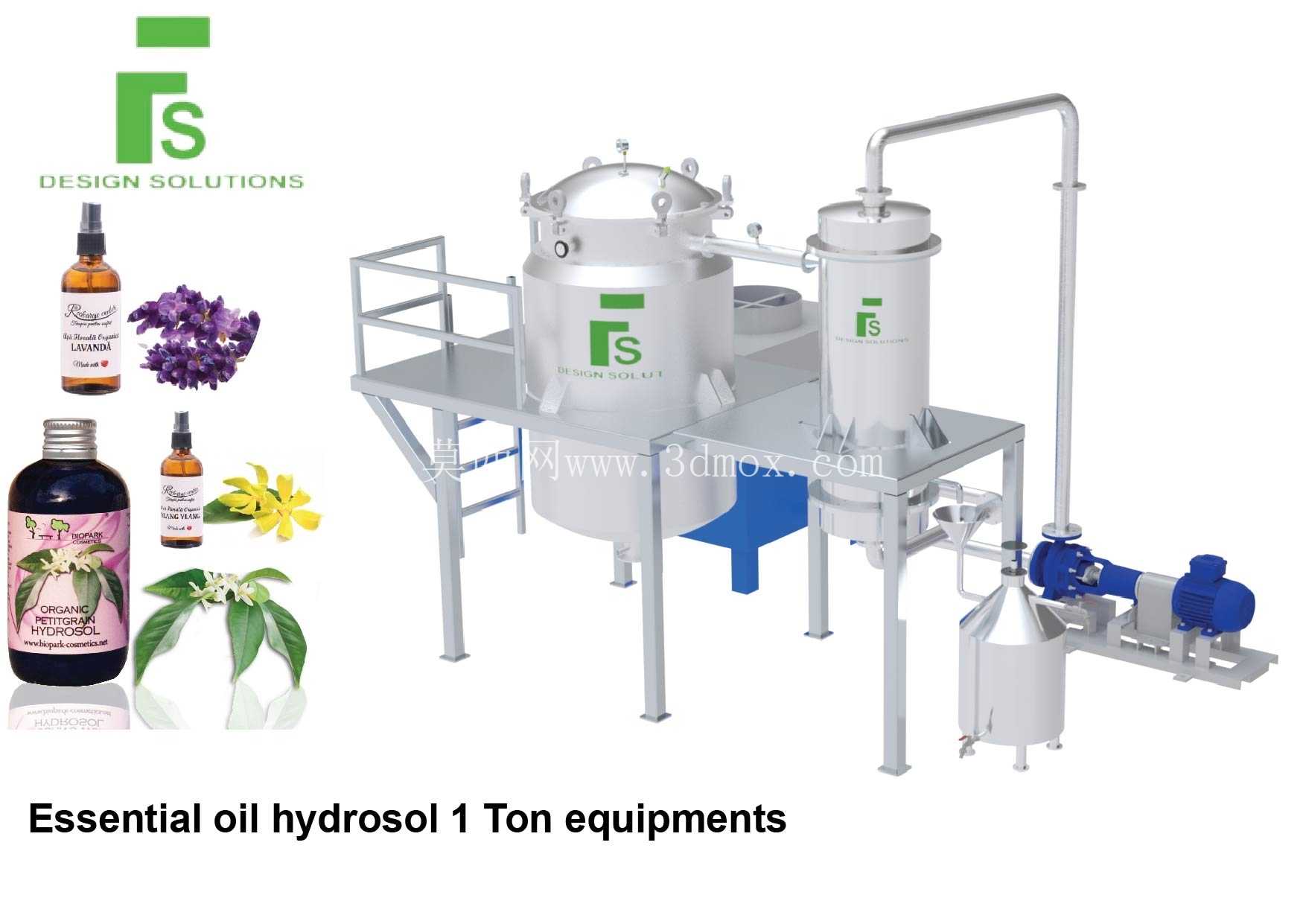

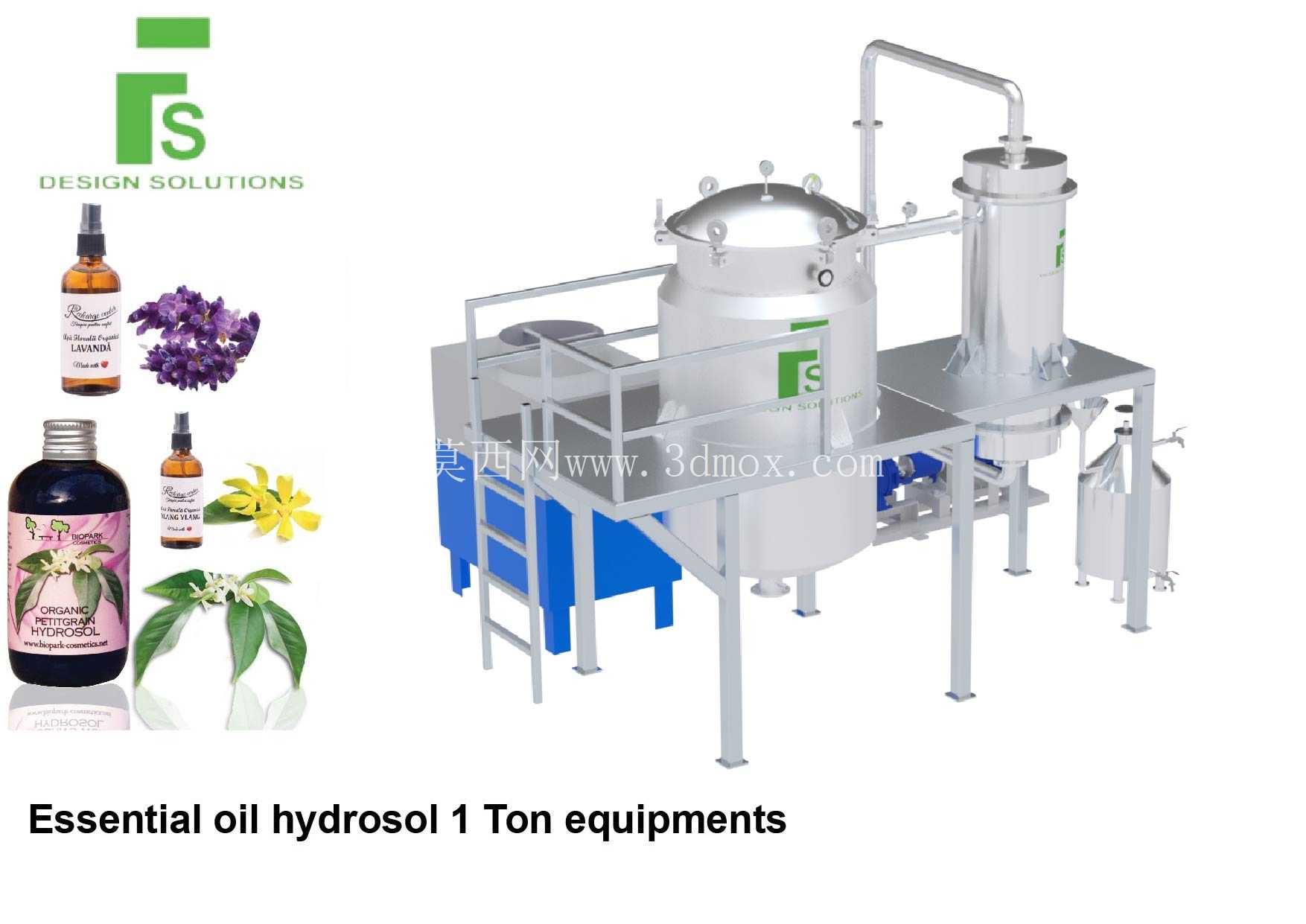

　　核心蒸馏罐体采用立式承压结构设计，罐体上设置快开式人孔与原料装填格栅，方便作业人员批量铺放待提取的植物原料，避免原料堆积过厚导致蒸汽穿透不均影响出油率；罐体内部设置蒸汽均布装置，让饱和蒸汽能够均匀穿过原料层，充分携带植物组织中的挥发性芳香组分，避免局部过热造成的芳香成分变质。罐体顶部的气相出口通过大曲率半径的不锈钢管路连接列管式冷凝器，管路设计时特意减少直角弯头数量，降低气相输送过程中的阻力损失，避免芳香组分在管路中过早冷凝滞留；冷凝器采用立式列管结构，冷却水走管程、气相走壳程，能够快速将携带芳香组分的蒸汽冷凝为液态混合液，冷凝后的液体直接进入下方的油水分离罐，利用精油与纯露的密度差实现自然分层，上层的精油可通过侧部溢流口收集，下层的饱和纯露可通过底部管路导出，也可根据工艺需求回流至蒸馏罐实现二次蒸馏提升浓度。这套装置面向芳香植物深加工产线的批量生产需求，适配日处理一吨新鲜芳香植物原料的加工场景，可覆盖薰衣草、迷迭香、橙花、茶树等常见芳香作物的精油与纯露提取作业，在植物芳香原料产区的中小型加工厂、芳疗产品原料生产车间、天然日化原料制备工段都能直接适配落地。整套设备采用撬装式集成布局，将蒸馏罐体、冷凝回收单元、气液分离组件、真空动力模块全部整合在统一的型钢支撑框架上，现场安装时仅需对接蒸汽入口、冷却水进出口、成品出料管路即可完成调试，无需额外搭建分散的设备基础，能大幅缩减产线搭建的现场施工周期。

　　设备配套的水环式真空机组可根据不同原料的热敏性特性调整系统工作压力，针对部分高温下易分解的芳香组分，可在负压环境下降低蒸馏温度，最大程度保留原料中的天然芳香活性物质，避免高温蒸煮带来的焦糊味或成分破坏。支撑框架采用标准型钢焊接成型，操作平台设置防滑踏步与安全护栏，护栏高度符合生产作业安全规范，平台上预留操作人员巡检、操作阀门的站立空间，罐体与冷凝器的支脚均采用螺栓与框架连接，方便后期检修拆卸。整套设备的安装边界充分考虑中小型生产车间的空间限制，整体占地长度控制在四米五以内、宽度两米以内，最高处的气相管路高度不超过三米二，可适配常规层高的工业厂房，无需对车间建筑做特殊改造。

　　设备与物料接触的部分全部采用卫生级不锈钢材质，内壁做抛光处理，避免物料残留造成的交叉污染，所有管路连接采用快装卡箍结构，方便日常拆解清洗，满足天然芳香产品生产的卫生要求。在结构设计阶段，已经对罐体的承压能力做了充分校核，可适配常压蒸馏与微负压蒸馏两种工艺模式，罐体上设置安全阀、压力表、温度传感器接口，可直接接入产线的自动化控制系统，实现蒸馏温度、压力、冷凝水流量的实时监控与调节，降低人工操作的劳动强度。气液分离罐的容积设计充分匹配一吨原料处理量的冷凝液产出速率，避免冷凝液流速过快导致油水分离不充分，分离罐内部设置折流挡板，延长液态混合物的停留时间，让油水分层更充分，减少精油随纯液流失的损耗。

　　设备配套的物料输送泵采用卫生级离心泵，过流部件同样采用不锈钢材质，可实现纯露的转输、罐体残液的排空作业，泵组与框架之间设置减震垫，降低设备运行过程中的振动与噪音。针对不同芳香原料的物料特性，罐体内部的格栅层可调整间距，对于花类、叶类等蓬松原料可适当加大层间距，对于木质类、根茎类原料可缩小层间距提升装填量，设备的接口全部采用标准化设计，可根据用户的工艺需求外接额外的精馏单元或者储存罐组，拓展设备的适用范围。在三维建模过程中，所有管路的走向都做了干涉检查，阀门的操作位置都设置在操作人员站立可及的范围内，避免出现操作盲区，设备的重心经过核算，整体落在支撑框架的中心区域，吊装运输过程中无需额外做配重调整，方便整体转运与现场就位。
