UTVS车辆集成盘刹转子BLDC驱动电机

　　这款驱动单元的设计初衷，是解决非道路多功能UTVS车型在紧凑轮边空间内，同时布置驱动电机与行车制动部件的痛点——常规布局下，电机输出端需要额外加装联轴器、制动盘转接法兰，不仅会增加轮边悬置质量，还会抬升轮距方向的尺寸占用，对于需要在狭窄林道、山地作业场景穿行的UTVS车辆来说，额外突出的轮边部件很容易被石块、树枝剐蹭，也会增加转向节的受力负载。设计阶段直接将盘式制动器的转子功能集成在电机外转子本体上，省去了中间的转接结构，电机的外转子圆柱面同时作为制动摩擦副的安装基准，制动卡钳可以直接跨装在电机端盖的预留安装位上，整个轮边驱动单元的轴向尺寸比传统分体式布局缩短近三分之一。

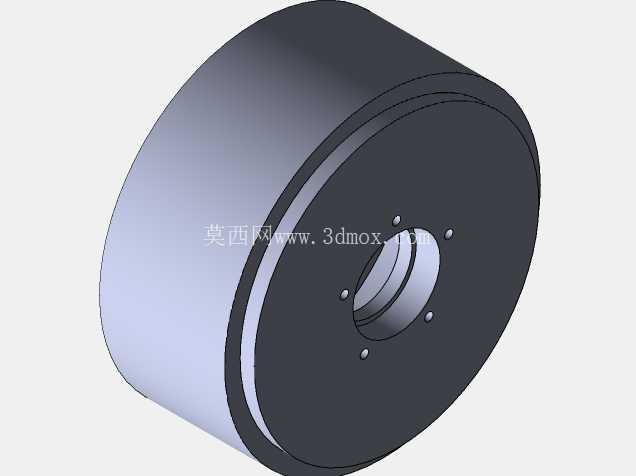

　　从结构细节来看，电机采用外转子式无刷直流拓扑，转子外壳采用高导磁钢材一体冲压成型，既作为永磁体的承载基体，也承担制动扭矩传递的作用，端面上均匀布置的沉头安装孔，直接对应轮辋的安装螺栓位，不需要额外的轮毂转接轴，动力输出路径从转子到轮辋完全无中间传动环节，传动效率可以提升8%以上。中心的通孔结构是为了适配UTVS车型的转向节穿轴设计，前轮转向版本的车型可以直接将转向主销从中心孔穿过，不需要为电机布置额外的偏置安装支架，保证转向主销的内倾、后倾参数与原厂燃油版UTVS完全一致，不需要重新调校转向几何。

　　转子外壳的外圈预留了制动摩擦环的安装台阶，摩擦环采用耐磨铸铁材质，通过过盈配合加端面销钉与转子基体连接，制动时产生的热量可以通过转子外壳的大面积金属结构快速散出，避免高温传导到电机内部的永磁体造成退磁问题。安装边界方面，整个电机的最大外圆尺寸控制在标准UTVS轮辋的中心凹腔范围内，装配后电机本体完全藏在轮辋内部，不会超出轮胎的侧面轮廓，最小离地间隙与原厂车型保持一致，不会影响车辆的通过性。端面上的安装孔位采用行业通用的4孔轮辋匹配规格，孔位分布圆直径与主流12寸、14寸UTVS轮辋完全兼容，不需要定制特殊轮辋就能完成适配。

　　在实际应用场景中，这款5.5kW功率等级的驱动电机可以覆盖UTVS车型的全工况需求：低速越野工况下可以输出大扭矩爬坡，最高可以应对35度的连续坡道，铺装路面行驶时可以达到45km/h的最高车速，集成的制动转子可以匹配常规的浮动式制动卡钳，制动力矩满足满载状态下的下坡减速需求，不需要额外加装驻车制动鼓，电机端盖的内部预留了驻车棘爪的安装位，可以直接集成电子驻车功能。设计过程中特意优化了转子的转动惯量，因为集成了制动盘的质量，通过在转子非磁路区域做轻量化的空腔结构，把整体转动惯量控制在与常规单独电机加制动盘组合相当的水平，不会因为集成设计增加轮边的簧下质量，避免影响车辆的悬挂响应性能。电机的定子固定端采用止口定位结构，与转向节的安装面配合时可以保证同轴度误差控制在0.02mm以内，运行时的转子跳动量完全满足制动摩擦副的平面度要求，不会出现制动抖动的问题。考虑到UTVS车型经常在泥泞、涉水场景下使用，电机的端盖结合面全部采用O型圈密封，出线位置采用防水航空插头，整体防护等级可以达到IP67，短时间涉水行驶不会出现内部进水的问题。转子外表面的制动摩擦区域做了防锈处理，车辆长时间停放后不会因为摩擦面生锈造成制动卡钳卡滞。
