11线绕片式制冷换热冷凝器结构设计

　　这款11线结构的冷凝器，是针对小型制冷系统、暖通空调末端换热场景做的定制化结构设计，日常在商用冷柜、小型恒温恒湿机组、车载制冷单元这类对安装空间有严格限制的换热场景中适配性极强。不同于常规大流量冷凝器的排布逻辑，这款产品在设计之初就锚定了小空间内的换热效率最大化目标，没有采用传统的多排管密排方案，而是选用单排蛇形弯管搭配整体串接翅片的结构，在保证换热面积达标的前提下，把整体迎风面的风阻控制在极低水平，适配小功率轴流风机的风压输出特性，不需要搭配高转速风机就能满足换热风量要求，能有效降低整机运行时的风噪与风机功耗。

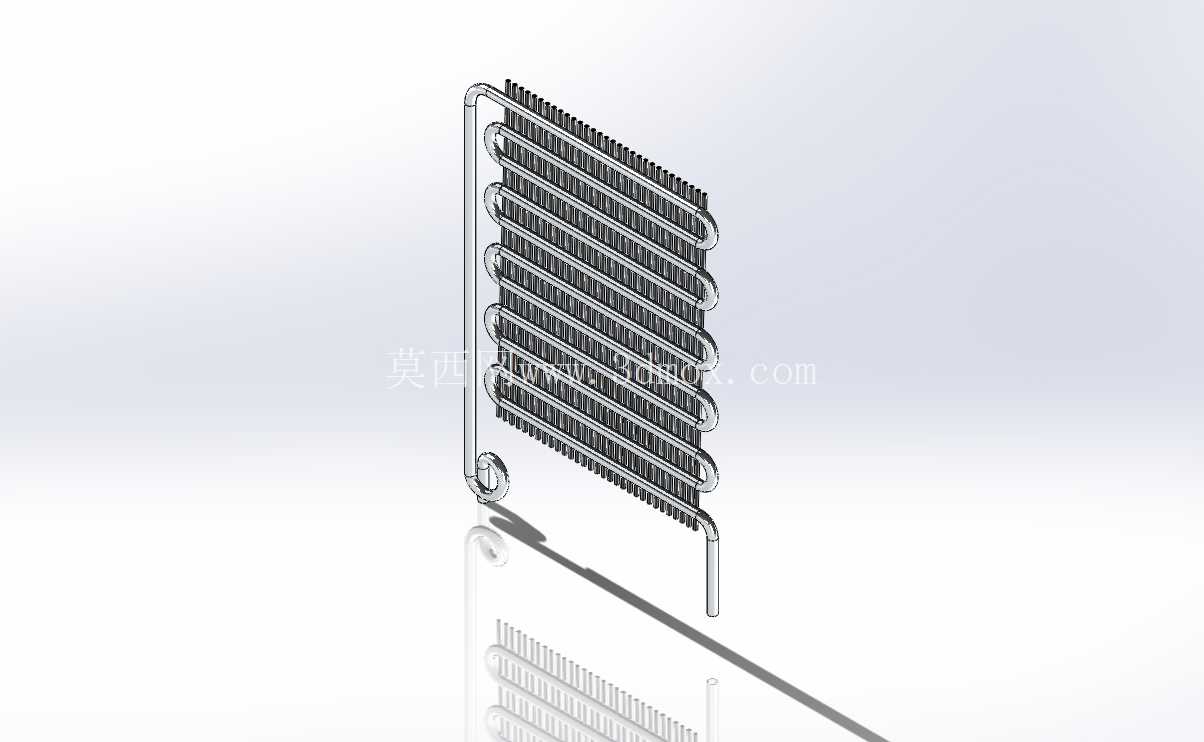

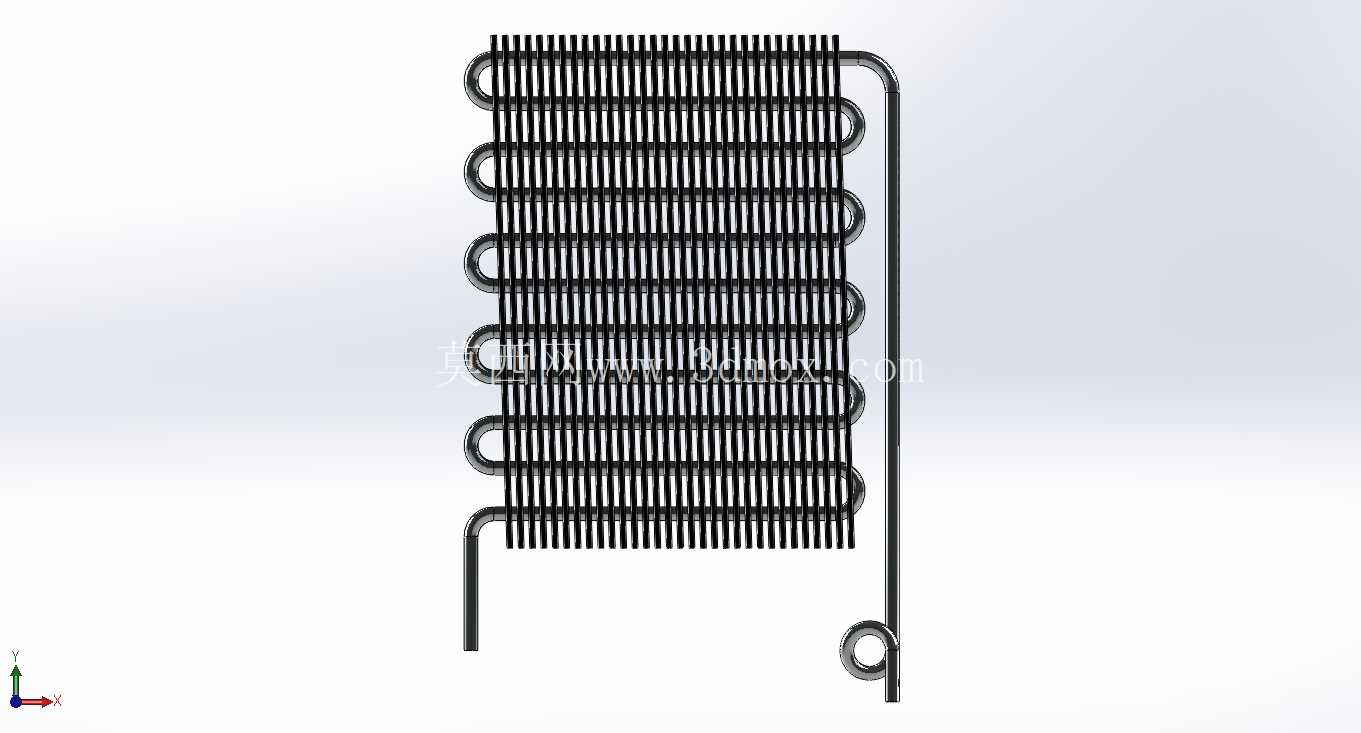

　　从结构细节来看，换热管采用连续弯制的蛇形走向，11段平行换热段的间距经过反复校核，既保证翅片穿接后的结构稳定性，也预留了足够的冷凝水导流间隙，在低温高湿工况下运行时，冷凝形成的水珠可以顺着管间间隙自然下落，不会在翅片间隙内形成水桥堵塞风路，避免长期运行后换热效率出现断崖式衰减。翅片采用整体冲压的密齿结构，每片翅片与换热管的接触位置都做了翻边胀接处理，保证管壁与翅片之间没有接触热阻，能快速把管内制冷剂携带的热量传导到翅片表面，借助流经翅片间隙的空气把热量带走。进出液管的接口位置做了加长直管段设计，方便现场安装时对接制冷管路，不需要额外增加过渡接头，减少管路焊点的同时也降低了制冷剂泄漏的风险。

　　安装边界方面，这款冷凝器的整体外轮廓做了规整化处理，没有突出的异形结构，安装时可以直接贴靠机组内壁固定，四个角位预留的固定支耳位置经过受力校核，能承受整机运输过程中的振动冲击，不会出现翅片变形、管路开焊的问题。设计过程中特意规避了常规冷凝器容易出现的管路共振问题，蛇形弯管的弯曲半径统一，管段的固有频率避开了常用小功率风机的转动频率区间，长期运行时不会因为风机振动引发管路疲劳开裂。在换热能力匹配上，这款结构适配1-2匹制冷量的制冷系统，冷凝温度控制在45摄氏度区间时，换热余量预留了15%，可以应对夏季极端高温环境下的散热需求，不会因为环境温度升高导致系统高压报警。

　　不同于通用型冷凝器的标准化尺寸，这款结构在设计时充分考虑了定制化机组的内部空间约束，整体厚度控制在极薄的范围内，对于安装深度有限的嵌入式制冷设备、壁挂式换热单元来说，不需要额外压缩其他部件的安装空间就能完成布置。翅片表面没有做额外的涂层处理，适用于普通干燥通风的使用场景，如果是在油烟、高腐蚀环境下使用，只需要调整翅片的表面处理工艺，不需要改动主体管路结构就能快速适配，结构的拓展性极强。管路内部的流道设计做了优化，制冷剂从进液口进入后可以均匀分配到每一段平行换热管段，不会出现偏流导致的部分管段换热能力闲置的问题，保证每一片翅片都能参与到热交换过程中，把材料的换热潜力充分发挥出来。
