卧式管壳式热交换器结构设计方案

　　在化工、能源、暖通、食品加工等诸多工业场景中，管壳式热交换器都是应用占比最高的间壁式换热设备，这款卧式结构的热交换器，主要针对中低压工况下的液-液、汽-液换热需求设计，可作为工艺系统中的冷却器、加热器、冷凝器使用，适配厂区内工艺介质的温度调节环节，比如化工生产中反应釜出料的降温、供暖系统中汽水换热、制冷系统中冷媒的冷凝换热等场景，能在连续运行的工况下保持稳定的换热效率，减少不同温区介质之间的能量损耗。

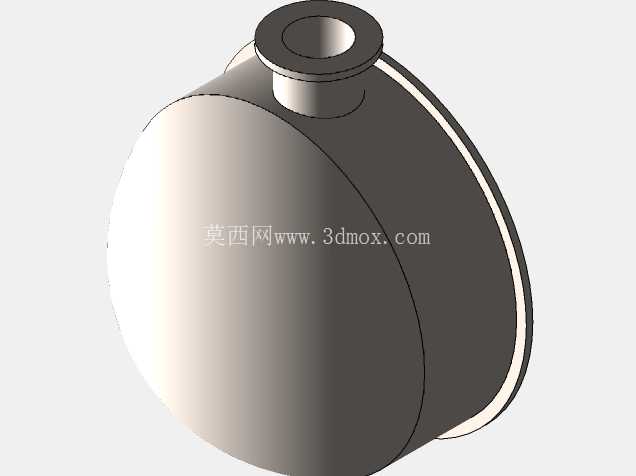

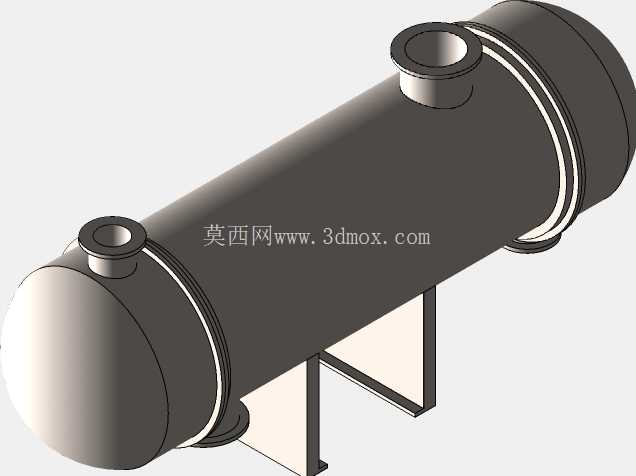

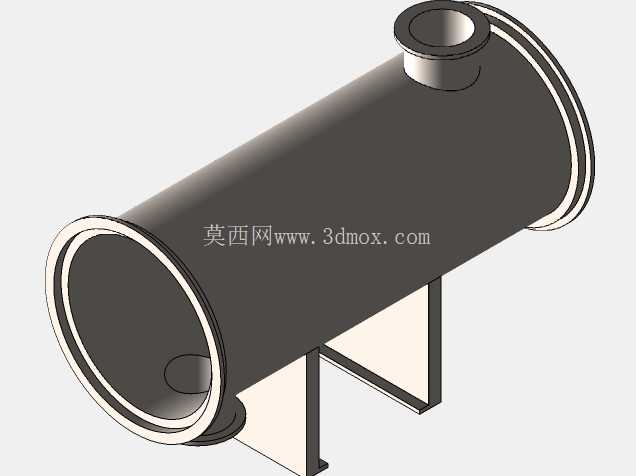

　　从结构设计逻辑来看，这款设备采用经典的固定管板式结构，筒体两端采用椭圆形封头，相比平封头可以更好地承受内部介质压力，降低筒体端部的应力集中风险；筒体上共设置四个外接管口，分别对应两种换热介质的进出口，管口位置根据介质流向做了错位布置，可让壳程介质形成更合理的折流路径，避免出现换热死区，提升整体换热系数。设备底部设置两个对称的鞍式支座，支座的支撑面做了加宽处理，安装时可直接通过地脚螺栓固定在混凝土基础或者钢制设备平台上，支座与筒体的连接位置做了局部应力补强，避免设备充液后因自重导致筒体局部变形。

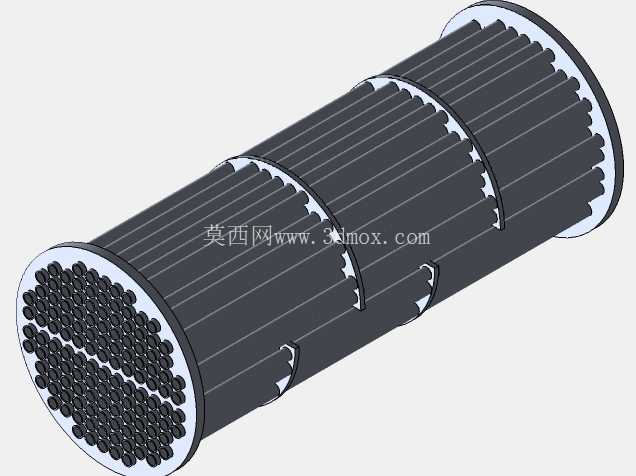

　　尺寸参数上，这款热交换器的外壳外径为420mm，筒体总长度为1040mm，这个尺寸边界属于中小型换热设备范畴，安装时不需要预留过大的检修空间，适合集成在撬装式工艺单元中，也可用于现有生产线的换热环节改造，不需要对原有安装空间做大规模调整。设计过程中，筒体壁厚根据常用的1.6MPa工作压力做了初步核算，可满足多数常规工业工况的承压要求，管板与筒体、换热管的连接采用焊接加胀接的组合形式，既可以保证连接强度，也能避免不同介质之间出现串漏问题；壳程内部可根据实际换热需求设置折流板，折流板的切口方向与间距可根据介质流速、换热系数要求做灵活调整，若用于含少量杂质的介质换热，可在设备低点设置排污口，方便停机时排出壳程内的积垢与残留介质。

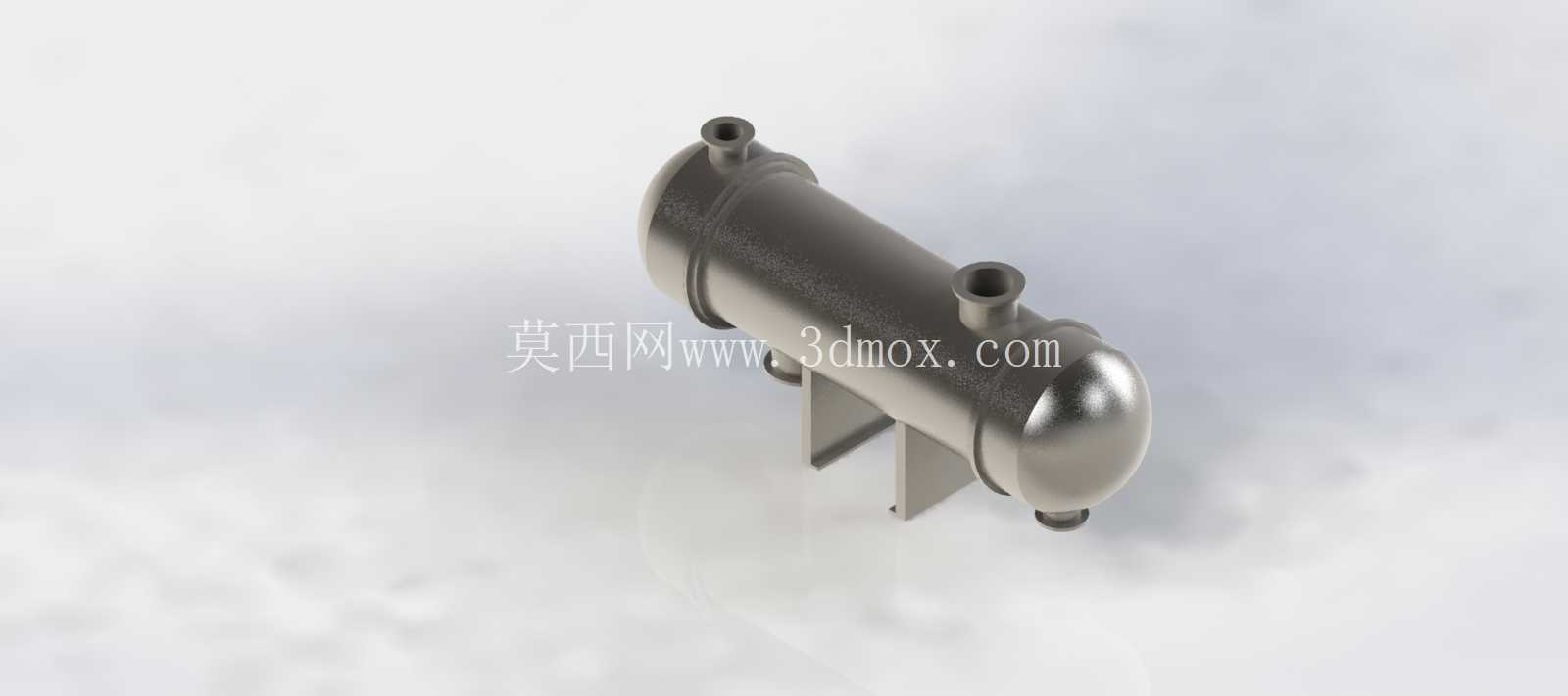

　　在实际选型应用时，可根据两侧介质的流量、换热温差、腐蚀性等参数，调整换热管的材质、数量与管径，若介质腐蚀性较强，可将筒体、管板、换热管更换为不锈钢材质，若用于普通水-水换热场景，采用碳钢材质即可控制制造成本。设备的管口法兰采用标准公称压力配置，可直接与现场同规格的工艺管道对接，不需要额外制作过渡连接件，降低现场安装的施工难度。从三维建模的角度来看，这款模型完整还原了设备的外部结构特征，包括筒体的焊缝过渡、管口的凸台结构、支座的安装孔位、封头的曲面弧度，可用于设备布置时的空间干涉检查，也可作为工艺流程图的三维可视化素材，帮助设计人员在方案阶段直观确认设备的安装位置、管道走向是否合理，避免后期施工时出现管线碰撞、检修空间不足等问题。需要注意的是，这类卧式热交换器安装时需要按照规范预留千分之二左右的坡度，坡向排污口一侧，方便停机时排净设备内部的残留介质，减少介质对设备内壁的腐蚀，延长设备的使用寿命；两个鞍式支座中，一个为固定支座，另一个为滑动支座，可补偿设备运行时因温度变化产生的热胀冷缩变形，避免热应力对设备本体、连接管道造成损坏。
