CPU散热及通用排气轴流风扇结构设计

　　日常做设备结构设计时，风冷散热是最容易被新手忽略、却直接决定整机长期运行稳定性的环节，这类小尺寸轴流排气扇的应用场景远比想象中宽泛，除了大家最熟悉的台式机CPU散热器配套，工业控制机柜的内部通风、小型开关电源的热量导出、嵌入式工控主机的密闭腔道换气、甚至桌面小型3D打印机的喷头周边散热、LED显示模组的背面降温，都能看到同结构产品的身影。

　　做这个模型的时候，最先敲定的是安装边界的适配性，毕竟这类风扇属于标准化互换件，安装孔位的公差控制直接决定用户能不能直接替换现有配件。外框采用四方带安装耳的经典结构，四个角的沉头安装孔做了适配M3/M4螺丝的通用尺寸设计，孔位中心距严格遵循行业通用的80mm/92mm/120mm风扇的常规孔距规范，外框厚度控制在25mm的常规规格，安装时不需要额外改动设备原有开孔，直接对准孔位锁付即可，外框的边角做了极小的R角过渡，既避免注塑生产时的应力集中问题，也能防止安装时划伤操作人员的手部。

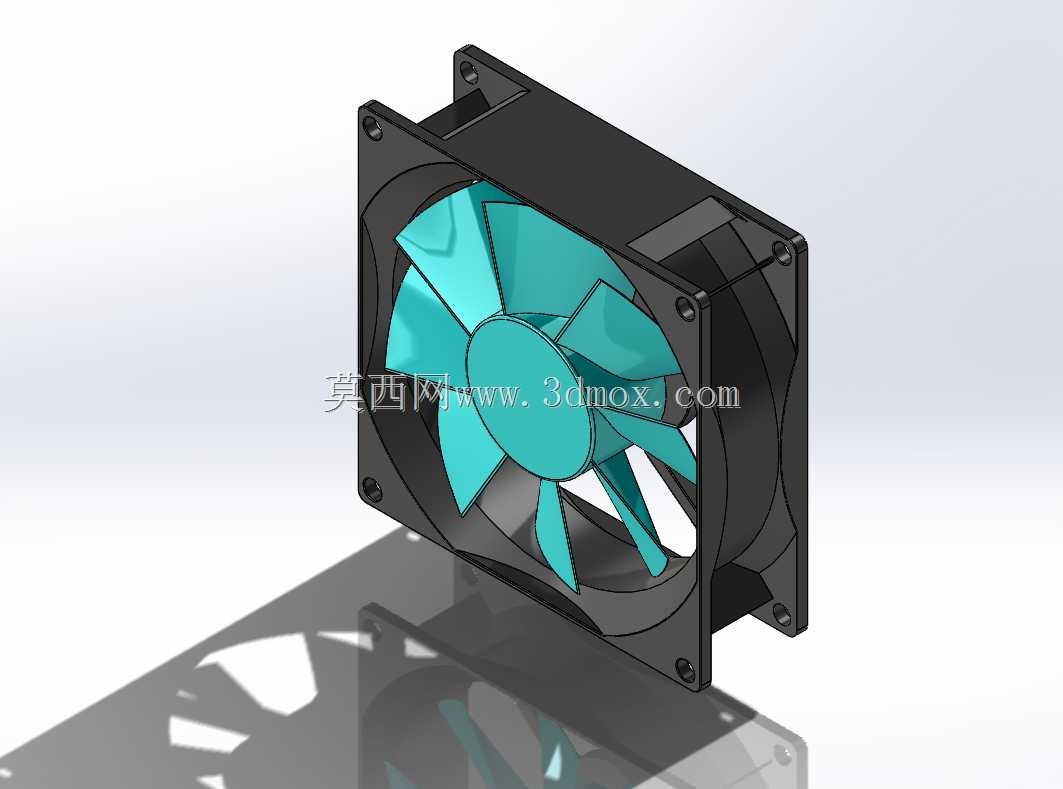

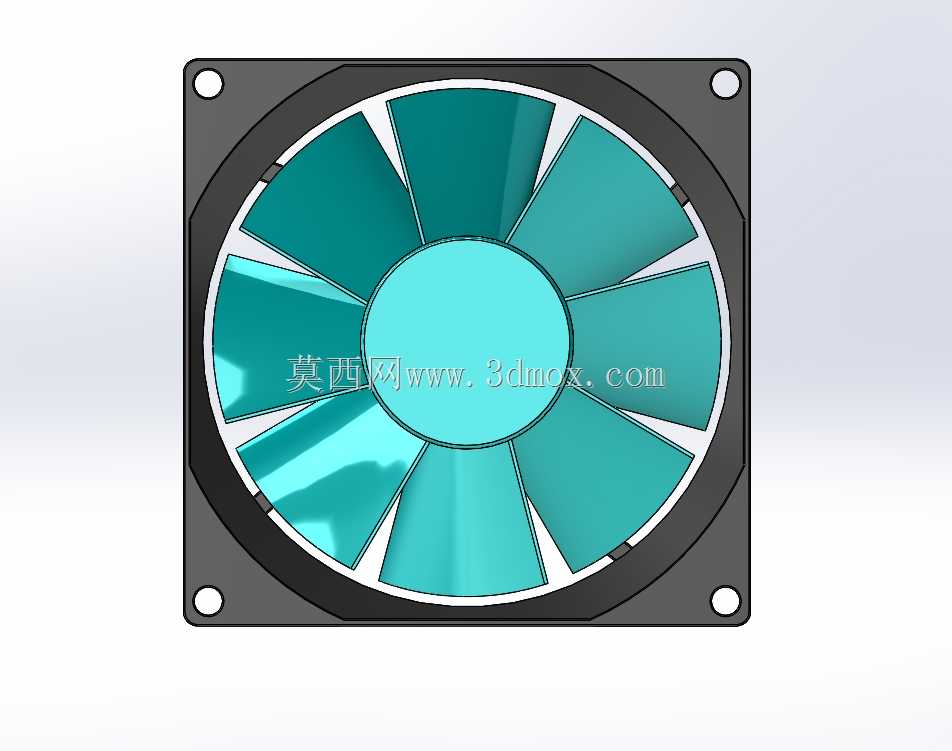

　　扇叶的设计是整个结构的核心，没有采用市面上廉价风扇的等距直叶片结构，而是做了七片不等距的后掠式弧形叶片，叶片的安装角从叶根到叶梢做了连续的渐变扭转：靠近轮毂的叶根部分安装角更大，能在低转速下带动更多中心区域的空气流动，避免轮毂后方出现气流死区；叶梢部分的安装角收小，能降低叶片切割空气时产生的涡流噪音，同时减少叶梢和外框内壁之间的间隙漏风，提升整体的风压输出。轮毂部分做了内凹的圆弧过渡，和叶片根部顺滑衔接，既减少了气流在轮毂表面的紊流损失，也给内置的驱动电机预留了足够的安装空间，轮毂中心的轴孔做了D型切边设计，和电机输出轴配合时不会出现打滑空转的问题。

　　从功能特性来看，这个结构的风扇属于轴流排风类型，气流方向和电机转轴平行，安装时可以根据散热需求调整吹风方向：如果是给CPU散热片直吹，就采用吹风式安装，让气流直接穿过散热鳍片带走热量；如果是机柜整体排风，就采用抽风式安装，把腔体内的热空气直接抽到外部，形成稳定的内外空气循环。外框的进风侧做了一圈内凹的导流圈，能引导进风侧的气流平顺进入扇叶区域，减少进风紊流带来的风量损失和额外噪音，出风侧的边框做了平直的切面，让吹出的气流保持更高的指向性，不会在出风端过早发散，提升远距离送风的效率。

　　实际选型搭配的时候要注意，这类风扇的固定除了四个角的螺丝锁付，也可以配套橡胶减震钉使用，四个安装孔穿过橡胶减震钉后卡在机箱或者散热片的安装孔上，能有效吸收扇叶高速转动时产生的微小震动，避免震动传递到机箱钣金或者散热鳍片上引发共振噪音。扇叶和外框之间的径向间隙控制在1mm以内，间隙过大会导致风压大幅下降，间隙过小则容易因为扇叶的动平衡误差或者长期运行后的轴承磨损出现刮蹭问题，这个间隙值是兼顾生产公差、运行可靠性和风压效率的平衡结果。另外外框的四个安装面都做了平面度控制，安装时和贴合面之间不需要额外加太厚的密封泡棉，就能保证大部分气流从设计的流道通过，不会从安装缝隙处漏风损失风量。

　　很多刚做结构设计的工程师选散热风扇时只看标称的风量参数，实际上还要结合应用场景的流阻来判断：如果是给密齿散热片排风，流阻比较大，就要选叶片倾角更大、风压更高的结构；如果是敞开式的机柜通风，流阻小，就可以选转速更低、噪音更小的叶片参数。这个模型的扇叶曲面是按照中等风压、中等风量的平衡取向设计的，能覆盖绝大多数常规电子散热、小型设备通风的使用场景，建模时所有的曲面都做了G2连续过渡，不管是做结构干涉检查，还是后续做流体仿真分析，都能直接导入使用，不需要再做几何修复。
