高粘度介质输送三叶罗茨式循环泵结构

　　在石化、石油行业的高粘度物料输送环节，普通离心泵往往存在吸入性能差、阻力耐受不足、输出流量波动大的问题，这类工况下，正排量式的循环泵是更适配的选型方向。本次呈现的这款三叶型转子循环泵，核心定位就是针对高粘度介质的平稳泵送需求，从结构设计到接口布局，都围绕工业现场的实际安装与使用需求展开。

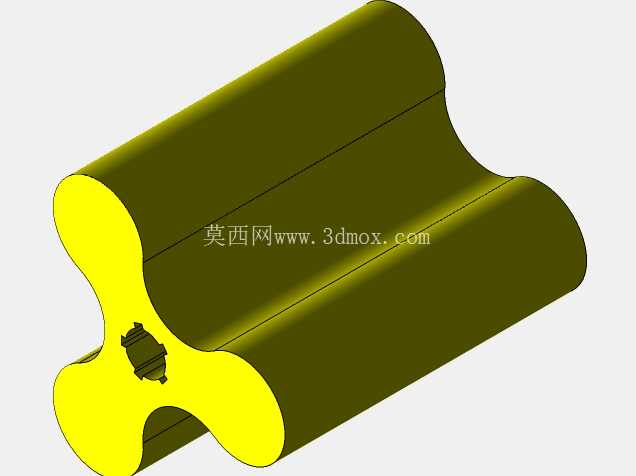

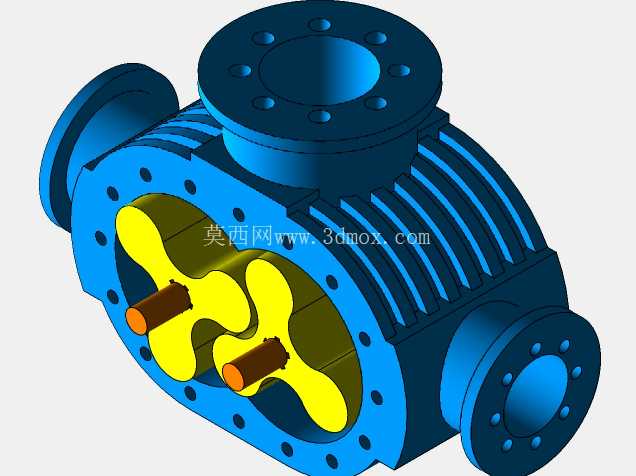

　　从功能特性来看，这款泵属于正排量泵范畴，核心工作部件为一对同步反向运转的三叶型转子，转子与泵壳内壁之间预留了合理的运转间隙，设计阶段特意规避了转子之间的直接接触摩擦，这一设计直接大幅提升了叶轮等核心运转部件的使用寿命，也减少了运转过程中的磨屑产生，降低了介质被污染的风险，同时也降低了日常维护的频次。在实际运转过程中，两个转子在泵腔内部形成连续变化的密闭容腔，随着转子的同步转动，介质从入口端被持续推送至出口端，在不改变输送压力、不破坏介质原有产品状态的前提下，能够实现恒定、连续的流量输出，泵送过程平稳无明显脉动，对于对流量稳定性有要求的工艺环节十分友好。

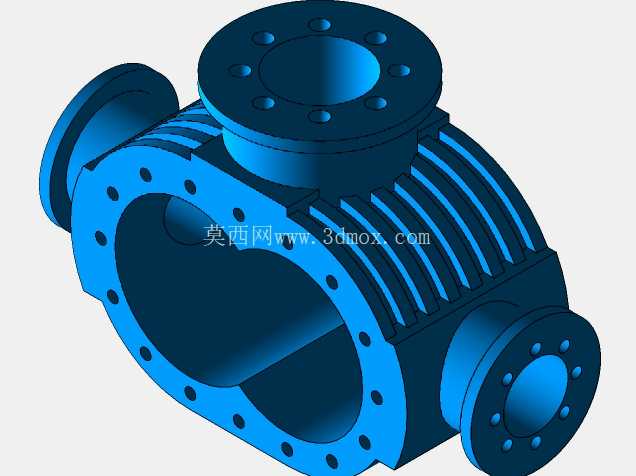

　　从结构设计思路来看，泵体外壳采用了带横向散热筋的整体式铸造结构，横向筋条一方面提升了泵壳的整体结构刚性，在高压输送工况下能够减少泵体的形变，保证转子运转间隙的稳定性，另一方面也能增大泵体的散热面积，在连续长时间运转过程中，能够将轴承、齿轮副运转产生的热量更快散发到外界环境中，避免泵腔内部温度过高导致介质粘度变化，影响输送效率。泵体的三个连接法兰均采用带螺栓孔的凸缘法兰结构，顶部为大口径入口法兰，两侧分别设置出口法兰与端盖连接法兰，法兰端面的螺栓孔采用均匀圆周排布，能够适配现场不同方向的管路布局需求，安装时可根据管路走向选择对应的接口作为出入口，提升了现场安装的灵活性。

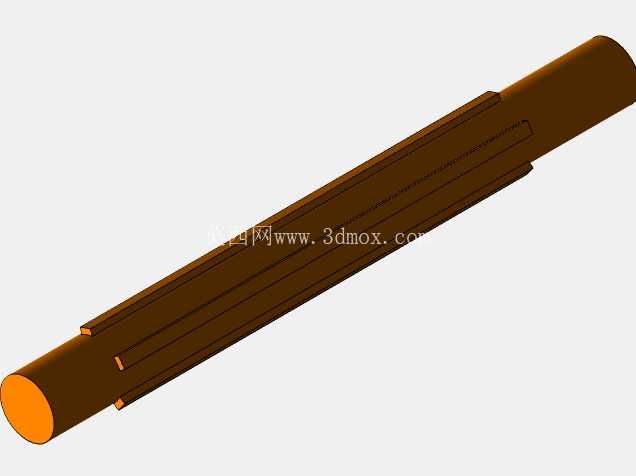

　　从安装边界与尺寸适配角度来看，这款泵的转子轴采用双端伸出的轴伸结构，轴端为标准圆柱轴伸，可通过联轴器与驱动电机直连，也可通过链轮、皮带轮等结构实现变速传动，安装时需要保证驱动轴与泵轴的同轴度误差控制在允许范围内，避免额外的径向力作用在轴承上，缩短轴承使用寿命。泵体底部预留了安装底座的连接平面，可通过螺栓固定在预制的混凝土基础或者钢制安装机架上，安装时需要保证泵体的水平度，避免转子因为倾斜产生单侧磨损。泵腔内部的流道设计为平滑过渡结构，没有明显的锐角或者死角，能够减少高粘度介质在泵腔内部的滞留，避免介质长期滞留出现变质、结焦等问题，也便于后续的泵腔清洗与介质切换作业。

　　在实际应用场景中，这类泵除了石化、石油行业的原油、重油、润滑油等高粘度油品输送之外，也可用于食品、化工行业的糖浆、树脂、聚合物熔体等类似高粘度介质的输送作业，只要介质内没有大颗粒的硬质杂质，都能实现稳定的输送效果。设计阶段针对齿轮传动侧的润滑也做了专门的结构考虑，齿轮箱与泵腔之间设置了可靠的密封结构，避免齿轮箱内的润滑油泄漏进入泵腔污染输送介质，同时也能防止输送的介质渗入齿轮箱，破坏齿轮与轴承的润滑环境。转子的型线采用了共轭曲线设计，运转过程中两个转子之间的间隙始终保持均匀，既不会出现干涉摩擦，也不会因为间隙过大导致介质回流，影响容积效率，在不同的转速与压力工况下，都能保持较为稳定的容积效率，适配不同的流量输送需求。
