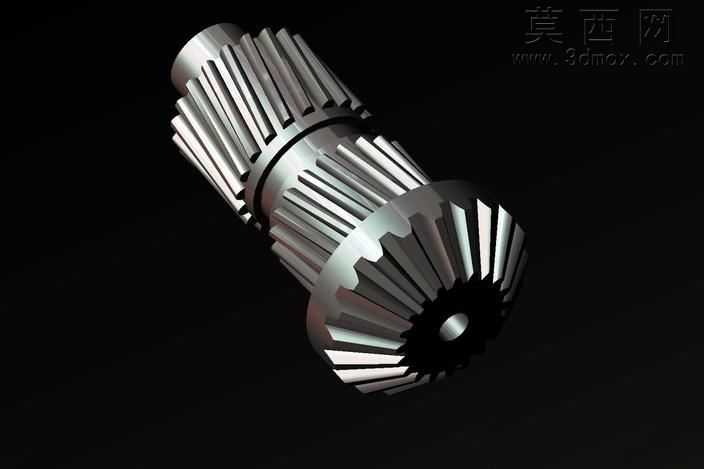

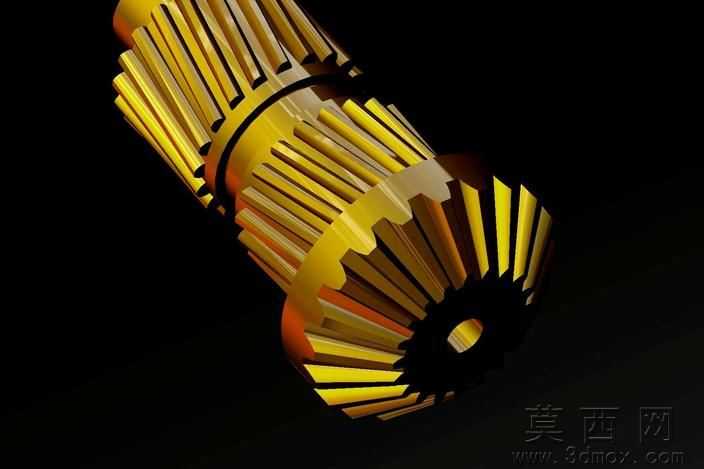

汽车传动用锥齿轮与人字齿轮组合件

本作品为汽车传动系统专用的锥齿轮与人字齿轮组合一体轴类零件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动齿轮的设计规范，先完成整体轴体的基准轴与基准面创建，依次构建两端的锥齿轮齿形、中段的人字齿轮齿形以及轴身的花键结构，各段结构的同轴度、齿形参数均匹配汽车传动的实际工况需求。齿形建模阶段通过渐开线方程生成精准的齿廓曲线，对锥齿轮的分度圆锥角、齿顶高系数、顶隙系数进行参数化约束，保证人字齿轮的螺旋角、齿向对称度符合传动平稳性要求，轴身花键采用矩形花键标准参数建模，确保与配套传动部件的装配适配性。材质配置上选用合金结构钢作为零件的基础材质，渲染阶段为金属表面添加了调质处理后的细腻金属质感，通过光影调整突出齿面的加工精度特征，对齿顶、齿根的过渡圆角做了精细化处理，避免应力集中的结构缺陷。设计思路围绕汽车传动场景的高载荷、高转速、传动平稳需求展开，将锥齿轮的换向传动功能与人字齿轮的大载荷平稳传动功能集成在同一轴体上，减少了传动链路的零件数量，降低了装配误差带来的传动损耗，同时对轴肩、退刀槽的位置做了优化，兼顾加工工艺性与结构强度，整体模型的结构细节完整，可用于传动结构的装配验证、运动仿真以及教学演示场景，能够直观展示组合齿轮轴的传动原理与结构特征。
