透明外壳差速齿轮传动机构三维设计

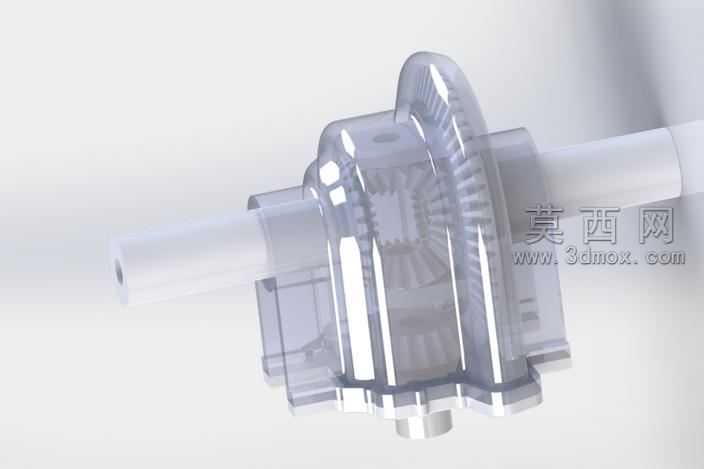

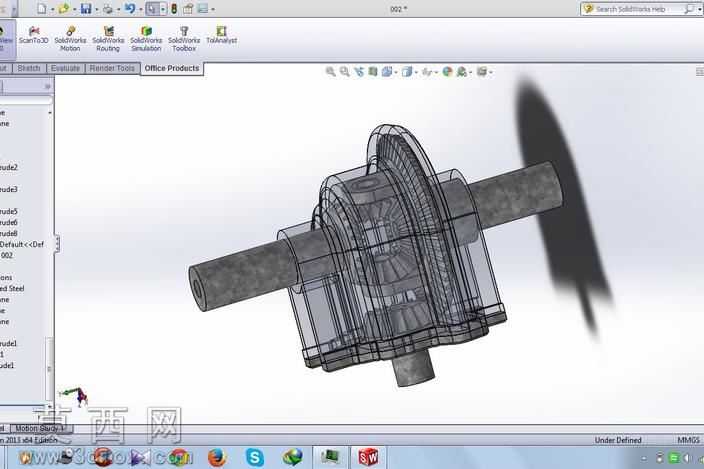

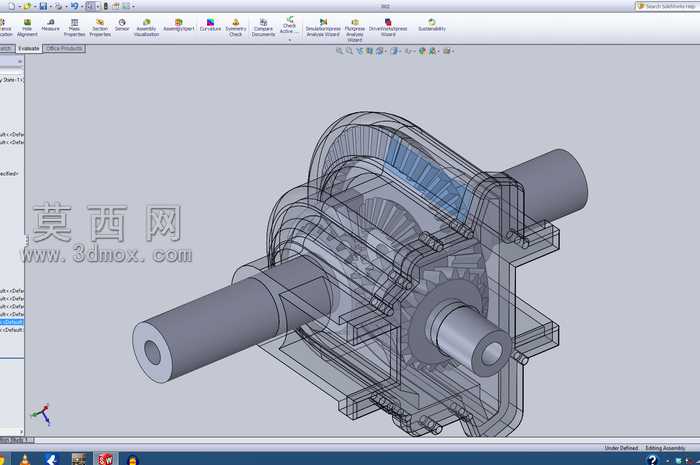

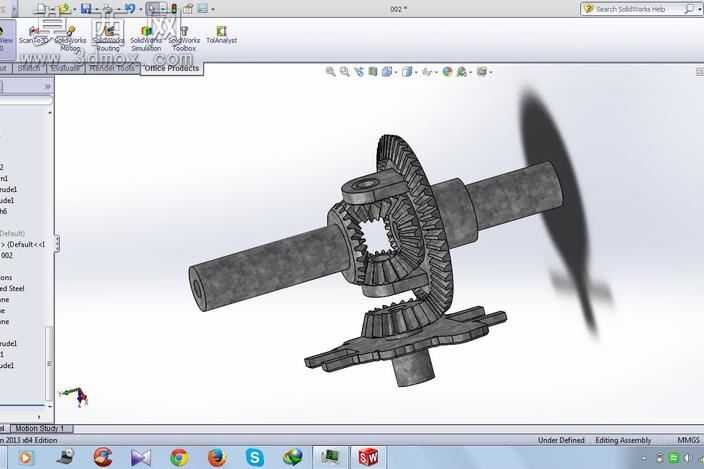

本作品为差速齿轮传动机构的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对输入轴、输出半轴、行星锥齿轮、差速器壳体等核心零件进行单独草绘，通过拉伸、旋转、扫描切除等基础特征命令完成基体造型，针对齿轮齿形部分，采用渐开线方程驱动的精确齿廓绘制方式，保证齿距、齿厚、压力角等参数符合机械设计标准，避免啮合过程中出现卡滞、干涉问题。装配阶段采用自下而上的装配逻辑，先完成行星齿轮与十字轴的子装配，设定齿轮间的机械配合约束，添加齿轮啮合传动的机械配合关系，保证两侧输出半轴可在差速工况下实现不同转速输出，再将子装配与透明外壳、输入轴段进行总装，全程进行干涉检查，逐一排查零件间的配合间隙，对壳体内部的避让槽、轴承安装位进行细节优化，确保所有运动部件无硬干涉。渲染阶段为突出内部传动结构，将外壳材质设置为高透PMMA亚克力材质，调整材质的折射率、透明度与粗糙度参数，模拟工程塑料的通透质感，既保留外壳的结构轮廓，又可清晰展示内部齿轮的排布与啮合状态；内部齿轮与轴类零件采用抛光合金钢材质，添加轻微的金属反射与环境 occlusion 效果，区分不同零件的材质属性；场景采用柔和的三点布光，主光从侧上方打亮主体结构，补光弱化阴影死黑区域，轮廓光勾勒透明外壳的边缘轮廓，避免透明材质在渲染中出现发灰、失真的问题。设计过程中重点考量差速机构的传动逻辑，通过对行星齿轮公转、自转自由度的约束还原，真实复现差速器在直线行驶、转弯工况下的运动特性，透明外壳的设计既可以用于机械原理教学演示，也可作为传动结构方案的可视化展示载体，帮助观者快速理解差速传动的工作原理，所有零件的建模参数均保留可编辑特征，可根据实际传动比、载荷需求快速调整齿轮模数、齿数、轴径等关键参数，适配不同的应用场景。
