卧式工业储运用承压罐体结构设计

　　该承压罐体结构主要面向工业流体存储、工艺稳压环节的配套使用场景，常见于化工生产工段的介质缓存、集中供水系统的压力平衡、油气输送场站的临时储配单元，也可配套小型换热机组作为稳压扩容腔体使用，核心作用是为密闭管路系统提供压力缓冲空间，降低管路因阀门启闭、泵组启停产生的水锤冲击影响，同时存储一定容量的工艺介质，保障上下游工序的物料供给稳定性。从结构设计逻辑来看，整体采用卧式长筒形布局，相较于立式罐体，卧式结构的重心更低，对安装基础的承重载荷分布更均匀，不需要过高的厂房竖向空间，适合在厂区室内车间、户外中小型场站落地安装，配套的鞍式支座直接与罐体筒身焊接固定，支座底部预留了地脚螺栓安装孔位，可直接与混凝土基础或钢制安装机架做刚性连接，安装时需要保证两个支座的水平度偏差控制在千分之二以内，避免罐体局部应力集中导致焊缝开裂。

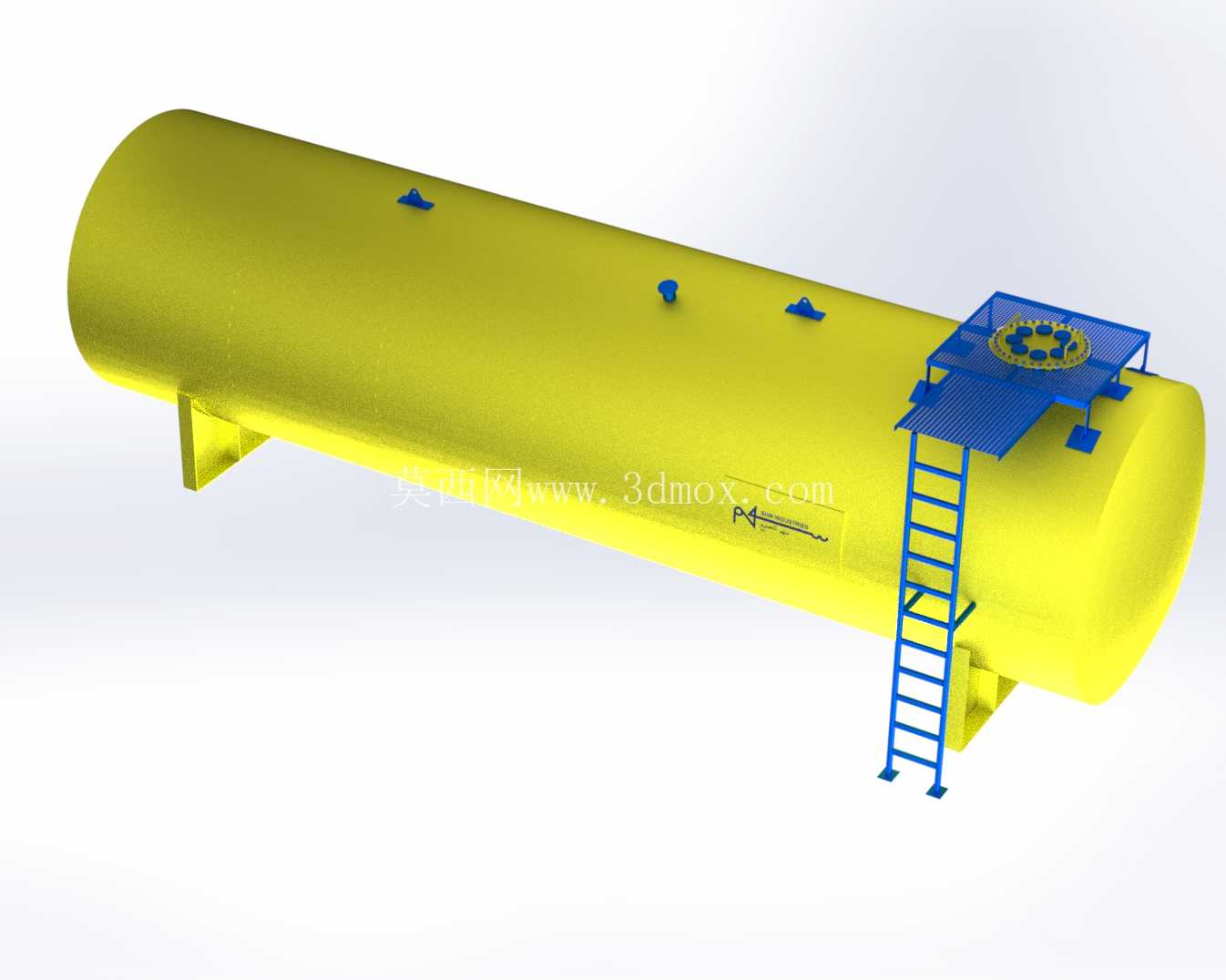

　　罐体顶部设置了三个标准接口法兰，分别用于介质注入、安全泄压、液位检测元件的安装，接口位置避开了顶部操作平台的支撑立柱，后期运维人员拆卸阀门、更换仪表时不会与平台结构产生干涉。顶部操作平台采用格栅板铺面设计，格栅间隙符合工业操作平台的安全防护要求，平台周边设置了一体式防护栏杆，栏杆高度满足高空作业防护标准，直爬梯与平台侧边刚性连接，爬梯踏步采用防滑花纹钢板弯折成型，每一级踏步的间距控制在300mm以内，爬梯底部与地面预留100mm的间隙，避免基础沉降后爬梯顶死变形。筒身两端采用标准椭圆形封头焊接成型，封头的曲面半径按照承压容器的应力分布规律设计，能够均匀分散内部介质压力产生的环向与轴向应力，降低焊缝区域的应力集中系数。

　　从安装边界尺寸来看，罐体总长度适配常规工业厂房的柱距，筒身直径满足常规公路运输的限宽要求，不需要做现场分段焊接，整体运输到现场后可直接吊装就位，顶部平台的外伸宽度控制在800mm，满足单人操作与小型工具放置的空间需求，爬梯向外伸出的距离不会占用过多罐体周边的巡检通道，巡检通道预留宽度满足单人侧身通行与日常巡检的操作需求。建模过程中所有焊接结构均按照实际焊接工艺预留了焊脚尺寸，支座与筒身的连接位置做了局部加厚处理，对应实际生产中的补强板结构，避免长期承压后支座位置出现变形。筒身表面的标识区域预留了铭牌安装位，可后期喷涂介质标识、压力等级、容积参数等运维信息。

　　整个结构的受力传递路径清晰，内部介质压力通过筒身、封头传递到鞍式支座，再均匀分散到安装基础上，顶部操作平台的载荷通过四根支撑立柱直接传递到筒身的加强圈位置，不会让筒身局部承受过大的集中载荷，爬梯的上下端均做了固定连接，避免人员攀爬时产生晃动。在实际选型应用中，该结构可根据存储介质的腐蚀性、工作压力等级调整筒身壁厚与材质，接口法兰的压力等级也可匹配对应管路的设计压力，不需要改动整体外形尺寸与安装接口，适配性较强。
