内燃机活塞连杆组件结构设计

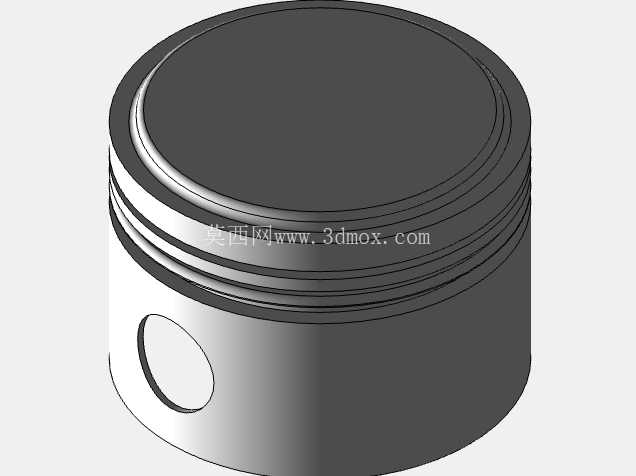

　　在往复式动力设备的核心做功单元里，活塞连杆组件是完成能量转换的核心执行部件，其结构设计直接决定了整套动力系统的运行可靠性、动力输出效率与服役寿命。这套组件的设计首先要匹配气缸内壁的尺寸公差，活塞头部的环槽结构需精准适配气环与油环的安装尺寸，气环负责密封燃烧室内的高压燃气，避免做功冲程中燃气窜入曲轴箱造成功率损耗，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞裙部的型线设计并非标准正圆，而是根据热膨胀规律设计为椭圆形，冷态下与气缸壁保留合理配合间隙，热态工作时裙部膨胀后能与缸壁形成均匀贴合，既避免冷启动敲缸，也防止热态下活塞卡滞在气缸内。

　　活塞销的连接结构采用全浮式设计，销座部位的衬套需保证足够的承压面积，活塞销可在连杆小头衬套与活塞销座孔内自由转动，让磨损均匀分布在销的整个圆周表面，延长部件使用寿命。连杆杆身采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转时的惯性载荷，连杆大头的剖分结构需精准匹配曲轴曲柄销的安装尺寸，结合连杆螺栓的预紧力要求，保证高速运转时连杆大头不会出现松脱变形。

　　从应用场景来看，这套组件不仅适配常规车用汽油、柴油内燃机，也可通用在小型空气压缩机、柱塞泵等依靠往复运动完成介质压缩或输送的设备中。在压缩机应用场景下，活塞组件的密封环材质会根据压缩介质的特性调整，压缩空气场景下多采用填充聚四氟乙烯等自润滑材质，降低对润滑系统的依赖；在燃油发动机场景下，活塞顶部的燃烧室凹坑形状需匹配喷油嘴的喷射角度与火花塞点火位置，让油气混合更加充分，提升燃烧效率。

　　设计过程中需要重点考虑往复运动的动平衡特性，活塞与连杆的质量分组需严格控制在公差范围内，同一台发动机上装配的活塞连杆组质量差不能超过设计阈值，避免曲轴运转时出现过大的振动，影响整机NVH表现。活塞顶部的厚度设计需兼顾散热与强度要求，燃烧室内的瞬时高温可通过活塞环传导到气缸壁，再通过冷却系统带走热量，避免活塞顶部因温度过高出现材料热疲劳开裂。活塞销孔的内侧需设计合理的倒角，避免应力集中造成销座部位开裂，连杆小头的油孔需对准活塞销座的润滑油道，保证压力机油能够进入摩擦表面形成有效油膜，降低运动副的磨损速率。

　　安装边界上，活塞连杆组件装入气缸时需注意活塞顶部的朝前标记，与连杆大头的喷油孔方向对齐，保证连杆大头的润滑油能够喷射到气缸壁与活塞裙部，实现针对性润滑。连杆螺栓的拧紧需按照规定的扭矩与转角要求分多次拧紧，避免螺栓预紧力不足造成连杆松脱，或是预紧力过大造成螺栓塑性变形断裂。组件与气缸的配合间隙需根据设备的运行工况调整，高负荷持续运转的动力设备需适当放大冷态配合间隙，避免长时间高负荷下活塞热膨胀造成拉缸故障；而小型通用动力设备可适当缩小配合间隙，降低冷启动时的漏气量与敲缸噪声。

　　在实际运维过程中，活塞组件的磨损状态是判断动力设备健康度的核心指标，活塞环的开口间隙超过磨损极限后会出现燃气窜漏、机油消耗异常等问题，活塞裙部的磨损量超过阈值后会造成活塞敲缸、动力输出下降等故障，连杆的弯曲变形会造成活塞偏磨，进一步加剧气缸壁的不均匀磨损，因此在三维建模阶段就需要对各个配合面的形位公差做严格约束，保证加工装配后的组件能够满足长期运行的可靠性要求。
