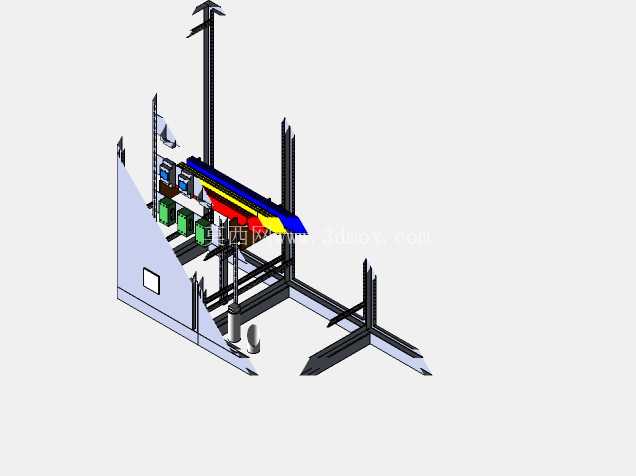

框架式空气断路器安装面板结构设计

　　在低压配电系统的进线侧、母联分段以及大容量馈线回路中，框架式空气断路器是承担过载、短路、欠压保护以及正常回路分合操作的核心元件，其安装面板不仅是断路器本体与柜体外露操作面的衔接载体，更直接决定了操作安全性、防护等级以及后期运维的便捷性。这套面板采用模块化框架拼接设计，整体以冷轧钢板折弯成型的型材作为主承力框架，框架型材的截面尺寸经过受力校核，能够承载单台重量超过八十千克的框架断路器长期静载荷，同时耐受断路器分合闸瞬间产生的机械振动，避免长期运行后出现面板变形、操作机构卡涩的问题。

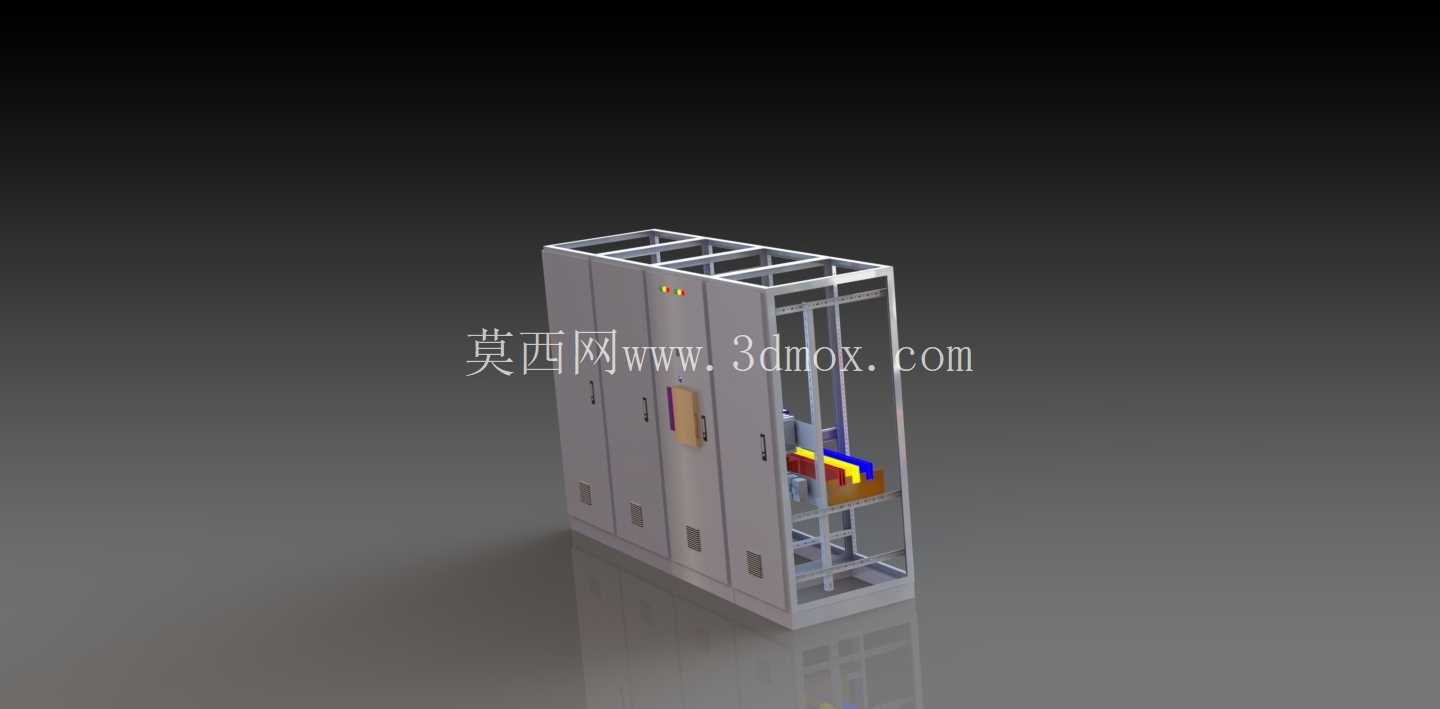

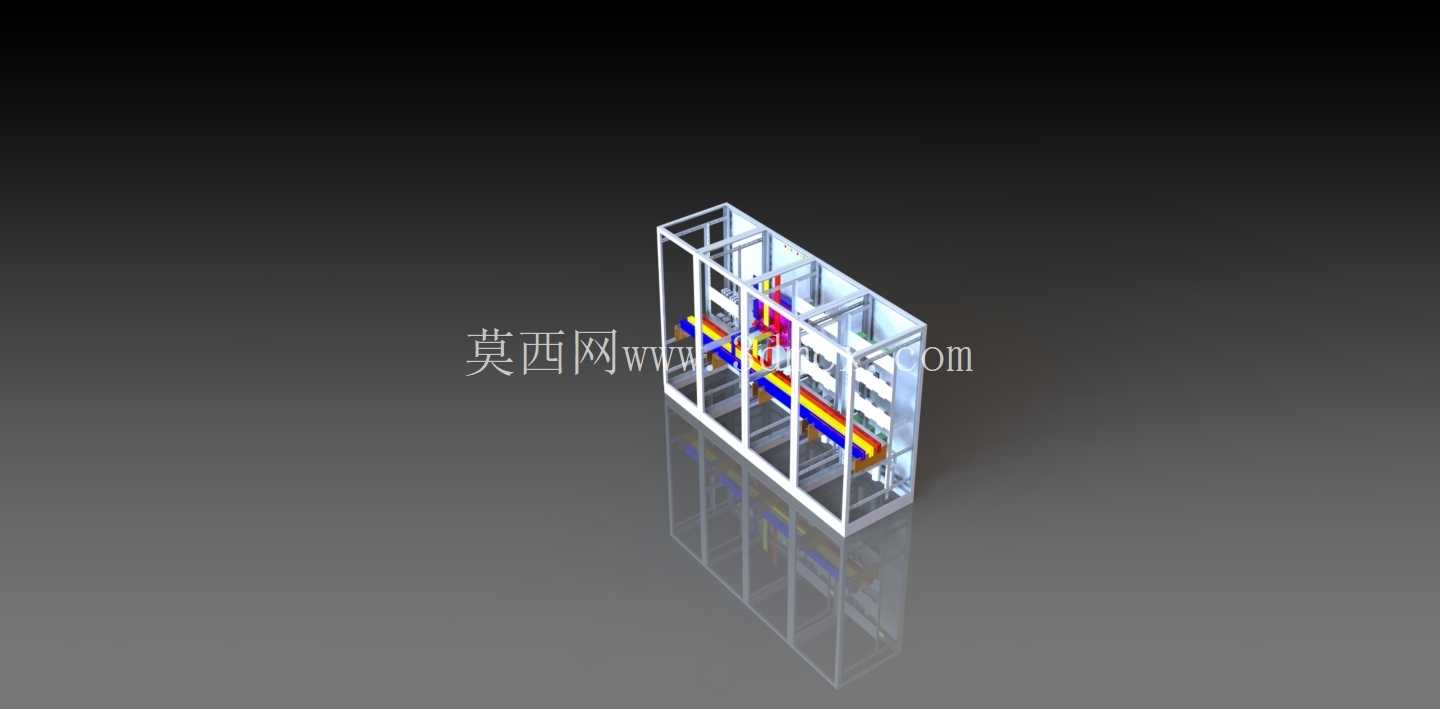

　　面板的安装边界完全适配标准GCS、MNS型低压抽出式开关柜的柜室尺寸，宽度方向预留了与柜侧立柱连接的安装腰孔，腰孔的调节范围覆盖了不同厂家断路器的安装孔位偏差，不需要现场二次扩孔即可完成装配；深度方向的框架进深与断路器的飞弧距离匹配，在断路器分断短路电流时，喷出的电弧不会直接接触面板金属构件，避免发生弧光接地事故。面板正面的操作区域做了下沉式设计，操作手柄的安装位置距离面板外平面留有足够的操作空间，操作人员佩戴绝缘手套分合闸时不会被面板边缘剐蹭，同时操作孔周边做了卷边钝化处理，没有尖锐毛刺，避免运维过程中划伤。面板上预留了状态指示窗的安装位，指示窗采用耐高温聚碳酸酯材质，能够清晰显示断路器的分合、储能、故障脱扣状态，不需要打开柜门即可判断设备运行状态；同时预留了分励脱扣按钮、复位按钮的安装孔位，孔位的排布符合人机工程学要求，紧急操作时可以快速触达。框架内部设置了多层安装横梁，除了固定断路器本体之外，还可以安装二次回路的接线端子排、辅助触点模块、欠压脱扣器附件，横梁上的安装孔采用通用方孔设计，兼容标准DIN导轨的安装，不需要额外打孔即可固定二次元件。

　　面板与柜体框架的连接采用快装式卡扣加固定螺栓的双重结构，日常运维时松开固定螺栓即可通过卡扣将面板向外翻开一定角度，不需要完全拆除面板就能进行内部接线检查，大幅缩短停电检修的时间；面板的接缝处粘贴有连续的发泡密封胶条，装配完成后能够达到IP40的防护等级，防止外界灰尘、金属碎屑进入柜内引发绝缘故障。设计过程中重点考虑了不同电流等级断路器的适配性，框架的横梁安装位设置了多组调节孔，既可以安装1600A等级的紧凑框架断路器，也可以通过调整横梁位置适配3200A等级的大体积断路器，不需要重新制作面板框架，提升了部件的通用化率，减少配电设备生产厂家的备件种类。

　　面板表面采用静电环氧粉末喷涂处理，涂层厚度控制在80-120微米，能够耐受配电房内的潮湿、轻微腐蚀环境，长期使用不会出现涂层脱落、生锈的问题；喷涂颜色采用配电行业通用的RAL7035浅灰色，与标准低压柜的外观保持一致，不会出现视觉上的色差。在结构强度校核阶段，针对面板最薄弱的操作区域做了1000N垂直载荷的受力仿真，确认最大变形量不超过1毫米，不会因为外力按压导致面板凹陷触碰内部带电部件；同时针对断路器分闸时的冲击力做了模态分析，框架的固有频率避开了断路器分闸的振动频率范围，避免运行过程中出现共振异响、连接螺栓松动的问题。面板的接地端子设置在框架左下角的醒目位置，采用M8的接地螺栓搭配防松垫圈，能够可靠连接柜内的接地排，保证面板金属构件始终处于接地状态，即使内部发生绝缘击穿，面板外壳也不会出现危险电压，保障操作人员的人身安全。
