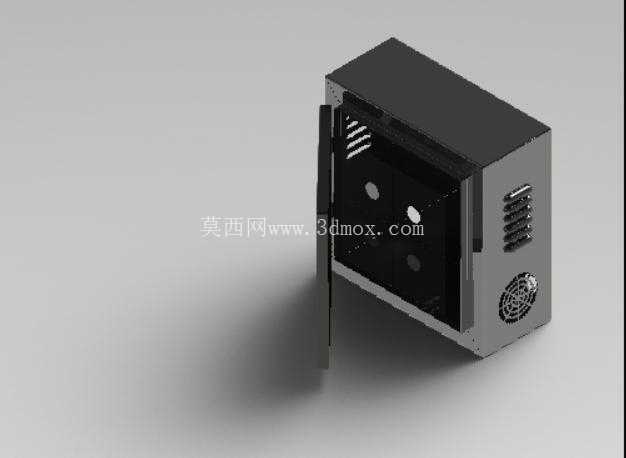

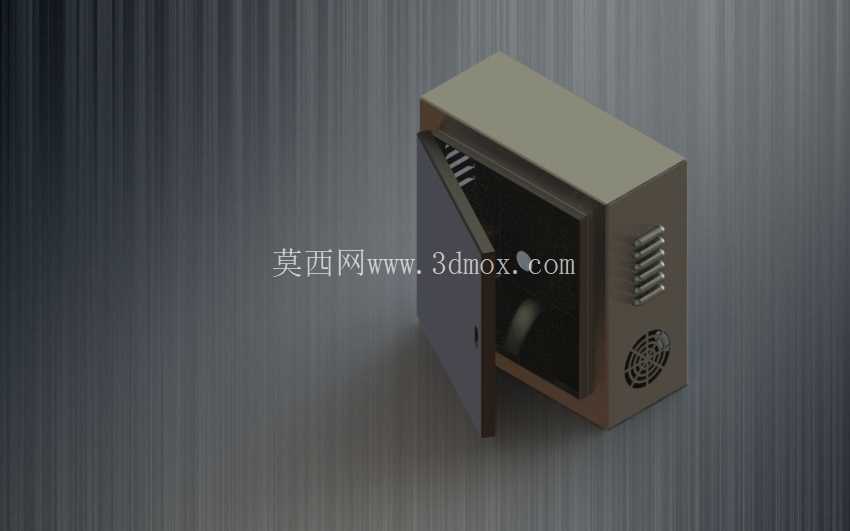

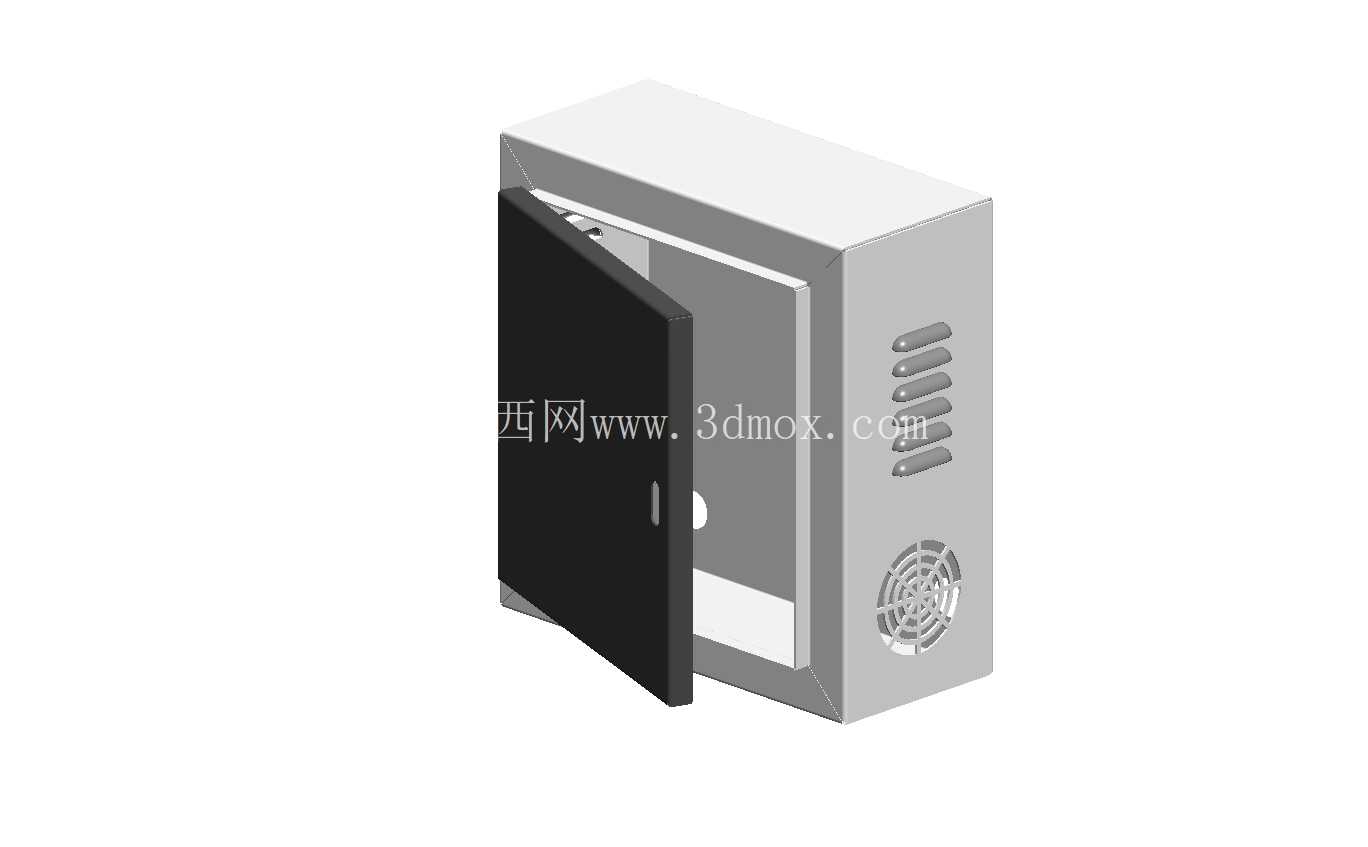

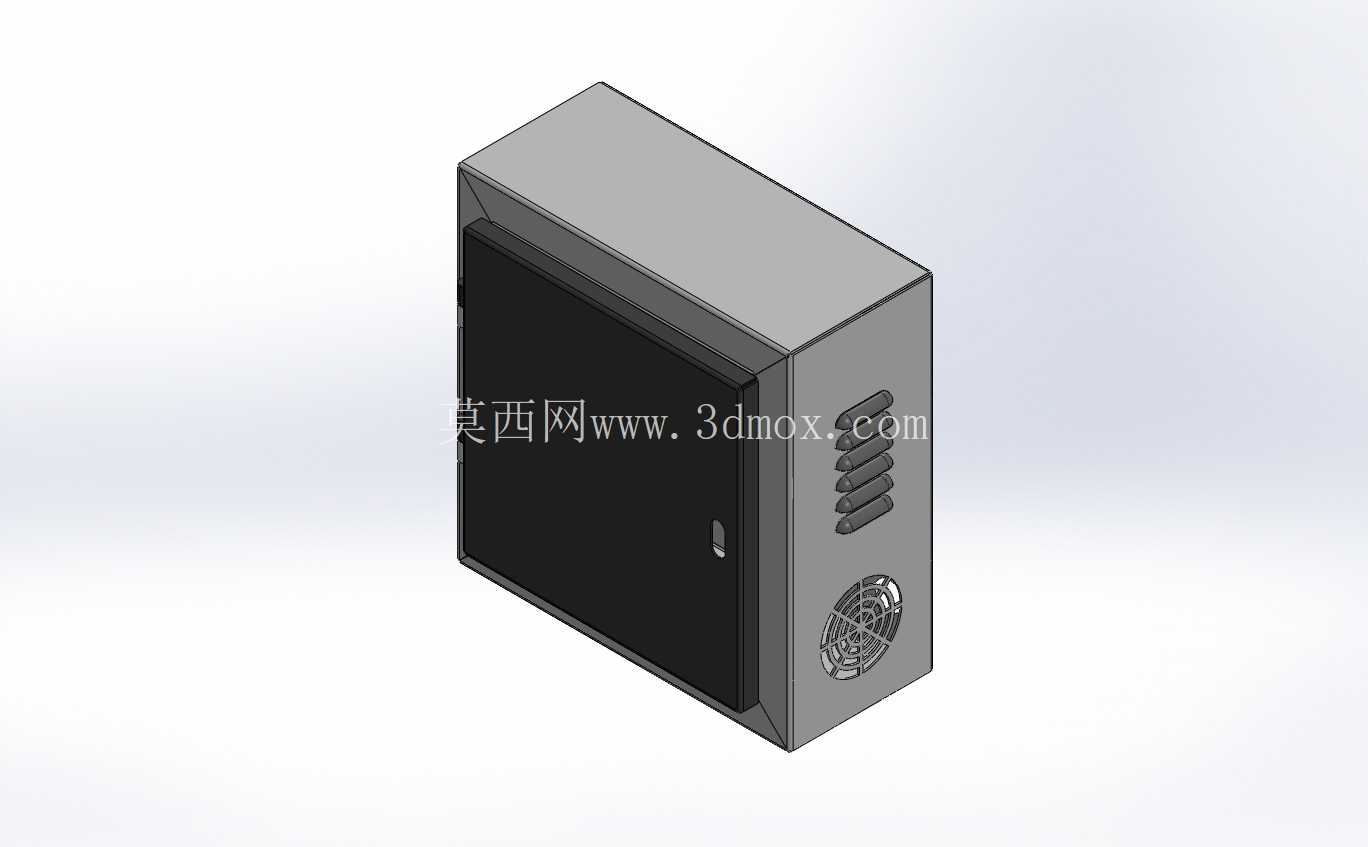

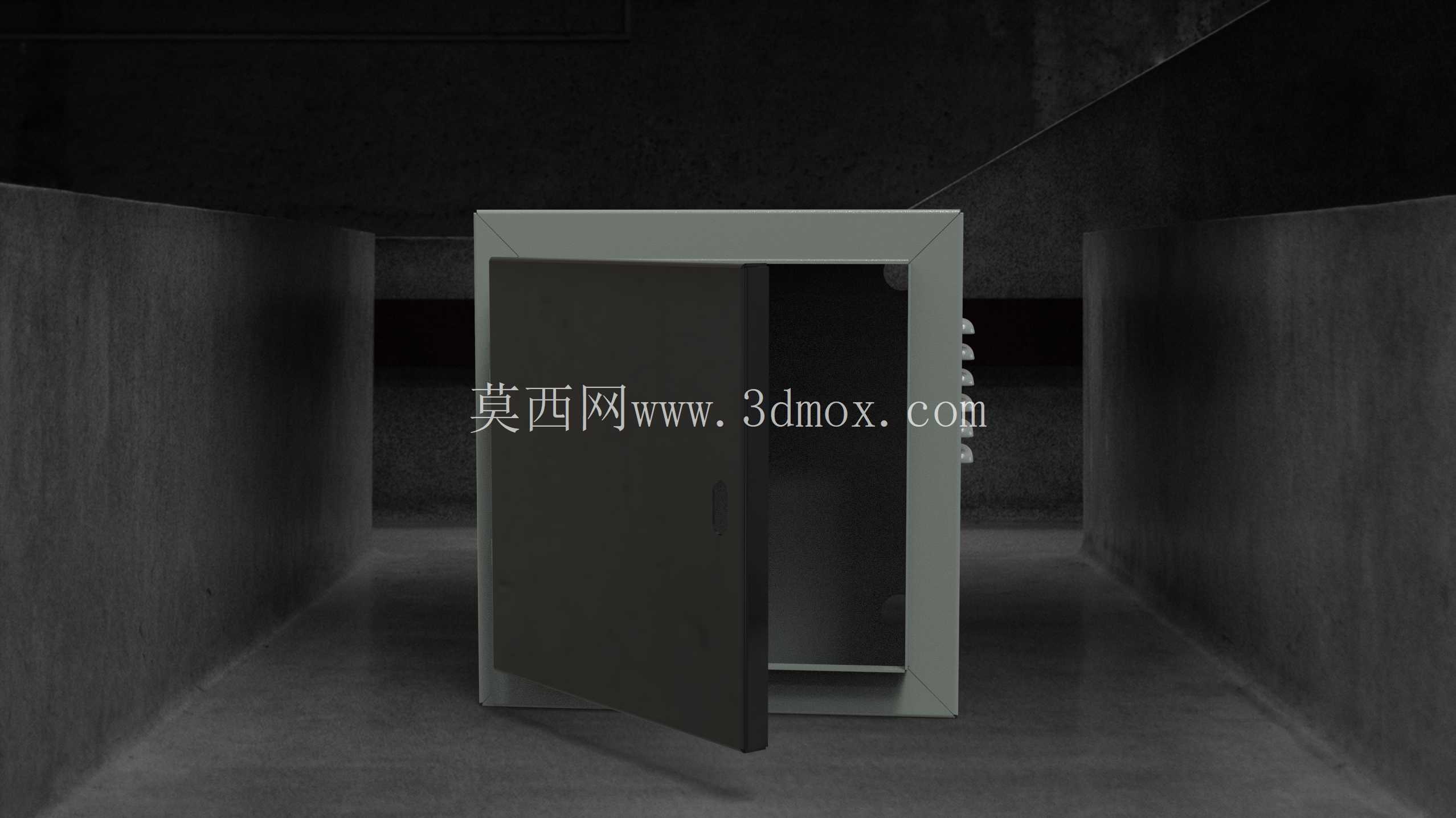

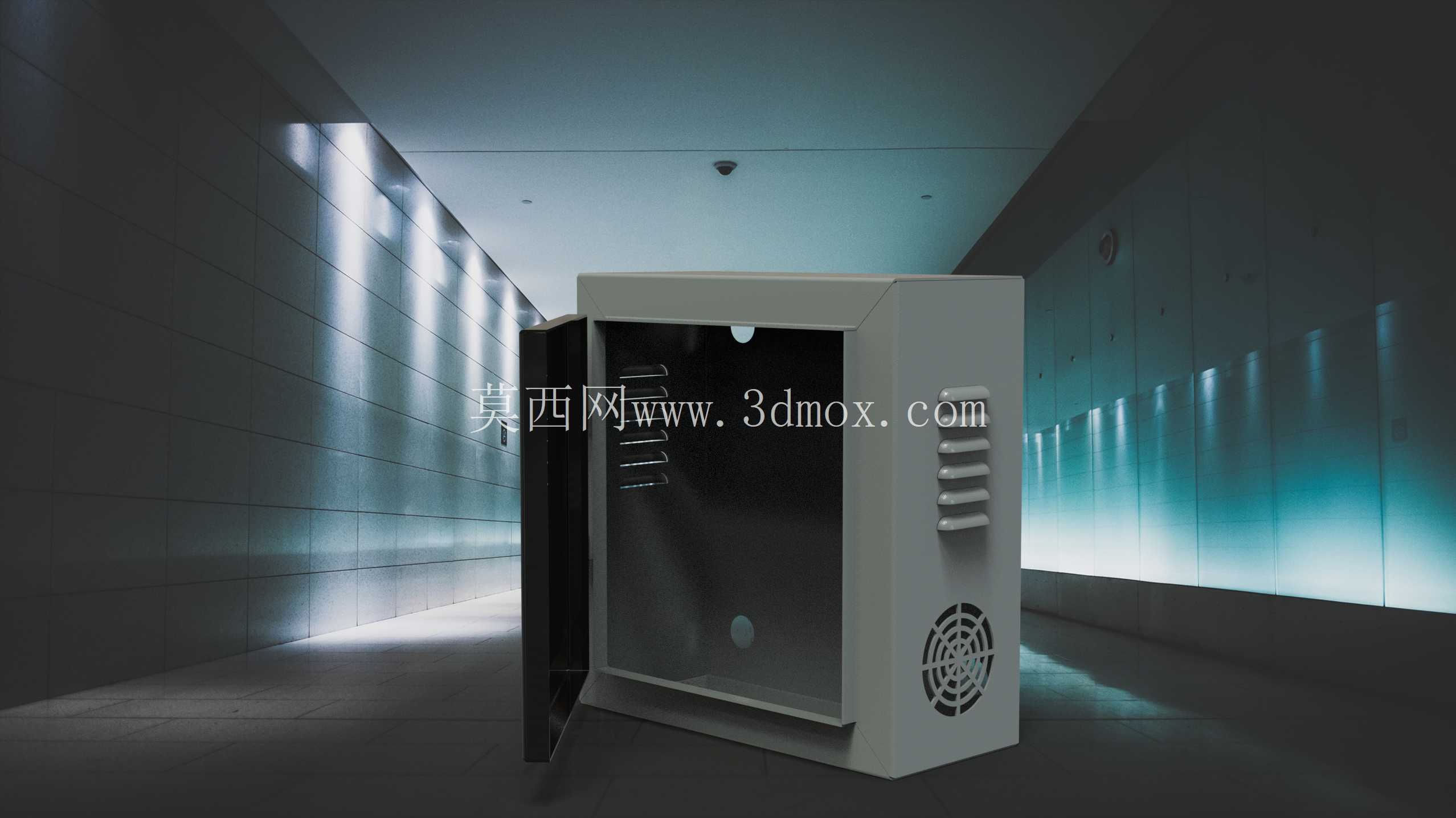

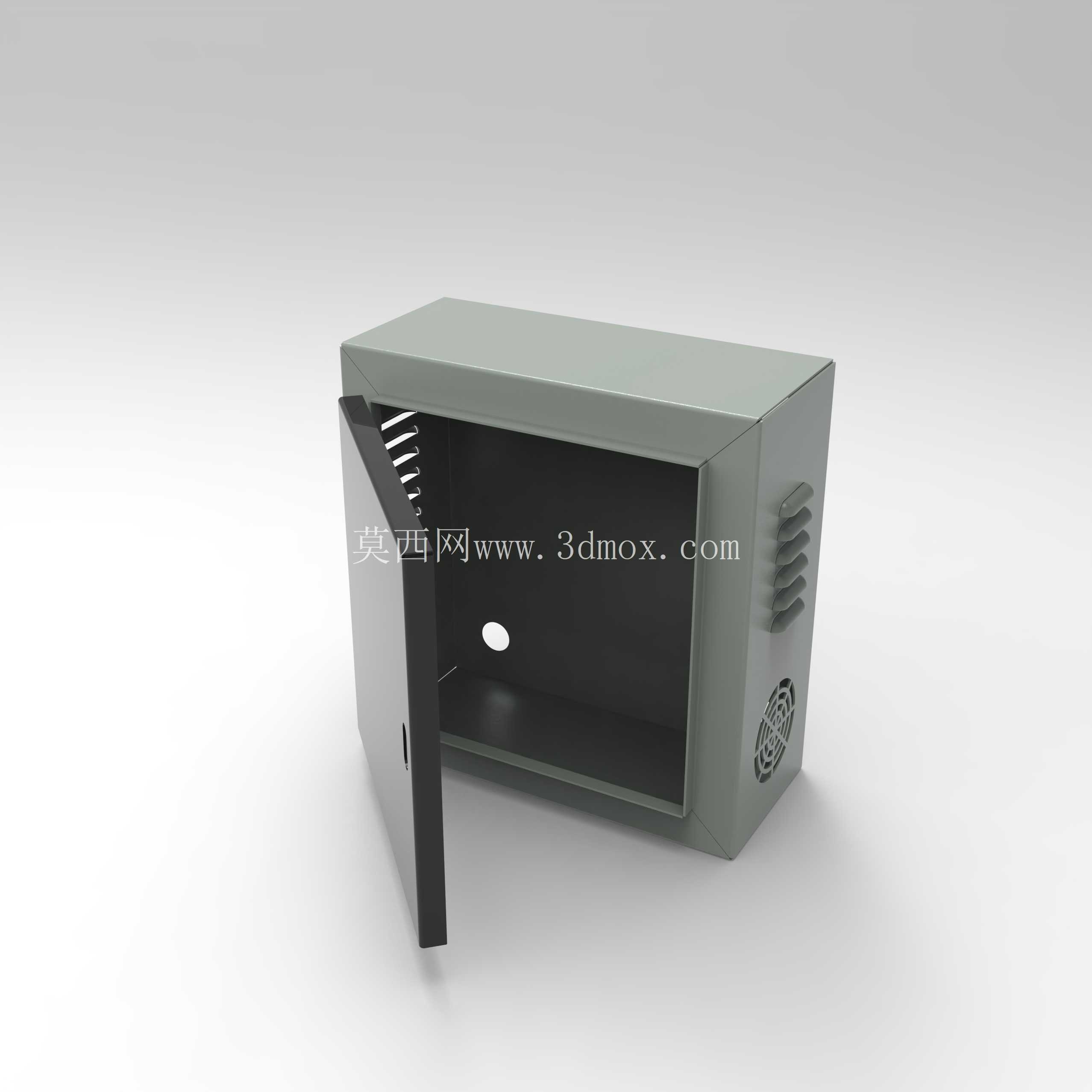

带通风散热结构的电气防护外壳

　　在工业电控系统、小型分布式电源配套、车间单机设备电控改造等场景中，电气外壳的选型与结构设计直接决定内部元器件的运行稳定性与使用寿命，这款带通风结构的电气外壳，正是针对中小功率电控单元的安装防护需求开发的结构方案。从实际安装边界来看，这款外壳采用壁挂式安装的基础结构设计，背部预留的壁挂安装孔位适配常规膨胀螺栓安装间距，可直接固定在车间墙面、设备机架侧面或者混凝土立柱上，安装时需预留侧面通风口100mm以上的空气流通间隙，避免通风路径被遮挡影响散热效率；外壳整体深度适配常规小型断路器、开关电源、小型控制变压器等元器件的安装深度，内部预留的安装导轨位可直接卡装标准DIN导轨，无需额外加工转接支架，内部安装板采用可拆卸式设计，元器件预接线完成后可整体推入壳体内部固定，大幅降低现场装配的工作量。

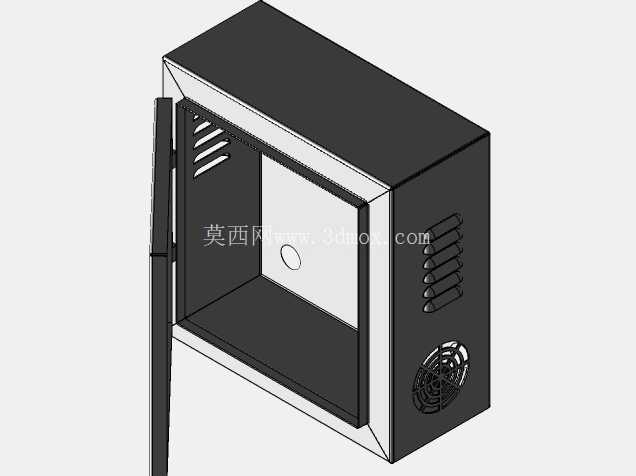

　　设计过程中优先考虑了户外与半户外场景的防护需求，门板与箱体的结合处采用折边咬合结构，可阻挡大部分飞溅水滴与粉尘进入壳体内部，同时不会额外增加密封胶条带来的成本与后期老化更换的维护工作量。侧面的通风结构采用多组横向百叶格栅搭配内侧防虫网的组合结构，百叶格栅的向下倾斜角度经过反复调整，既可以保证空气流通的有效截面积满足内部发热元器件的散热需求，又能避免垂直下落的水滴直接溅入壳体内部，格栅下方预留的圆形通风位可根据实际散热需求加装小型轴流风扇，当内部安装的元器件总发热功率超过自然散热阈值时，可快速实现强制风冷的改造升级，无需重新开孔破坏壳体结构。

　　从功能特性来看，这款外壳的门板采用单侧铰链开合结构，开合角度可达到120度以上，完全打开后不会遮挡内部元器件的接线与调试操作，门板内侧预留的走线槽位可固定门板上指示灯、操作按钮的连接线，避免开关门过程中线路被挤压磨损；壳体底部预留的穿线孔位带橡胶护圈，进出线缆穿过时不会被钣金锐边割破绝缘层，同时可根据实际线缆数量与直径灵活调整开孔大小，适配不同的布线需求。在实际应用场景中，这类外壳可直接用于小型车间设备的单机电控单元安装，承载小型PLC、继电器组、开关电源等元器件，也可作为分布式光伏系统的户内汇流单元外壳，或者小型通讯基站的本地设备防护壳体，相比全密封式的电气外壳，自带的通风结构可有效降低内部积热导致的元器件降容问题，尤其是在夏季高温车间环境下，内部温度可比全密封壳体低8-12摄氏度，可有效延长电容、继电器等易受热老化元器件的使用寿命。

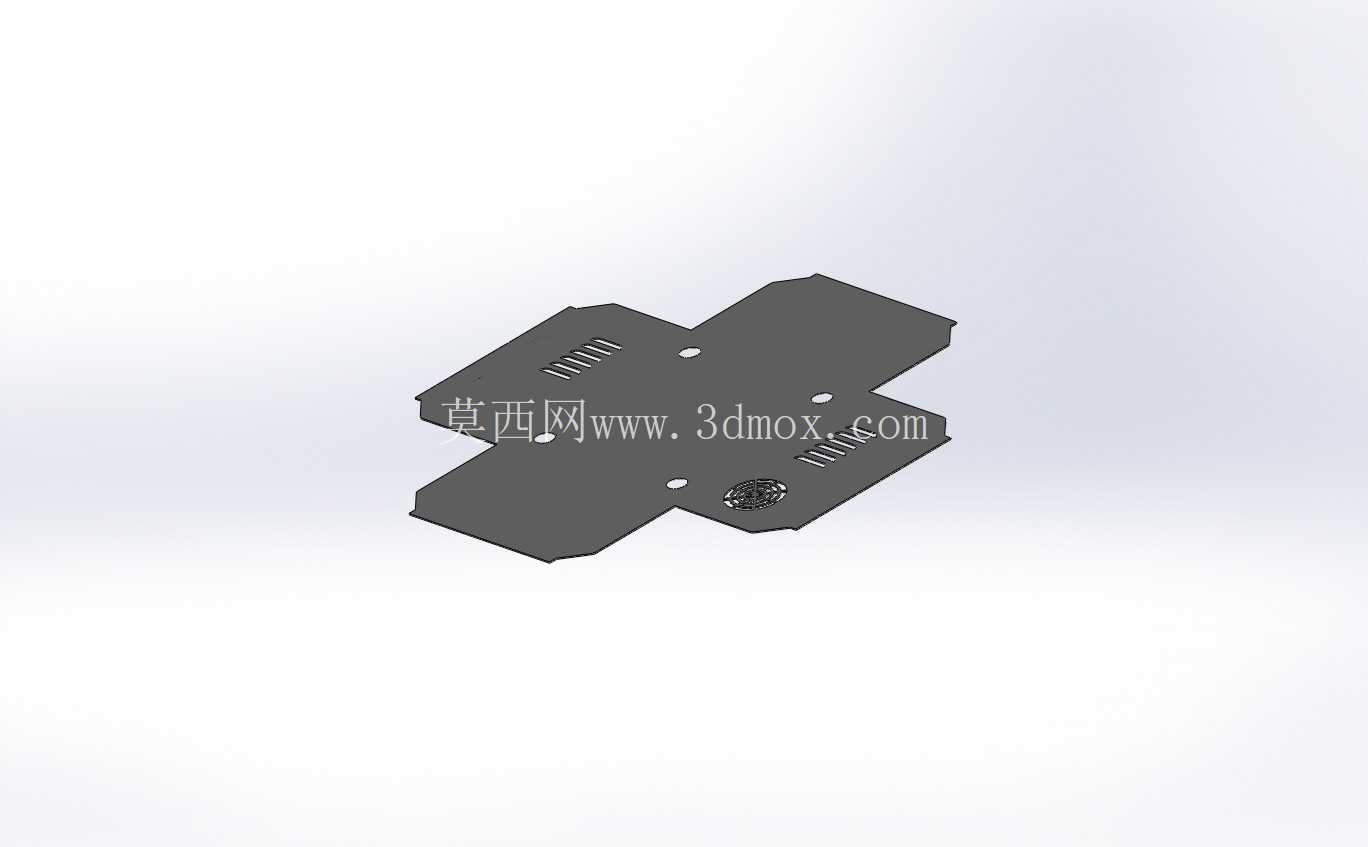

　　结构设计上，壳体的钣金折弯圆角统一采用R2的工艺圆角，既避免锐边划伤安装操作人员，也能保证钣金折弯后的结构强度，壳体边角处的焊接点位全部做打磨平整处理，表面喷塑层均匀覆盖，可适应普通工业环境下的防腐蚀需求，无需额外做表面防腐处理。内部安装空间的布局上，将发热量大的元器件安装位置对应在侧面通风口的气流路径上，冷空气从下部通风口进入壳体后，可直接带走发热元器件表面的热量，再从上部的百叶格栅排出，形成自然的热对流循环，无需额外加装风扇即可满足大部分常规工况的散热需求；当应用在粉尘浓度较高的车间场景时，可在通风口内侧加装可更换的防尘滤棉，定期更换滤棉即可平衡散热与防尘的需求，无需更换整个壳体结构。

　　在设备改造场景中，这款外壳的尺寸兼容性较强，可直接替换市面上大部分同规格的常规电气外壳，安装孔位的间距与常规壁挂式电控壳通用，旧设备更换时无需重新在安装面打孔，直接固定即可完成替换，对于需要加装散热结构的老旧电控系统改造场景，可大幅缩短改造施工的周期，降低改造成本。壳体的门板锁具采用通用型三角锁，与常规电控柜的钥匙通用，运维人员无需携带额外的专用钥匙即可完成开门检修操作，同时锁具的防护等级与壳体整体匹配，不会出现锁具位置先于壳体锈蚀损坏的问题。
