机床用四爪自定心卡盘夹持结构

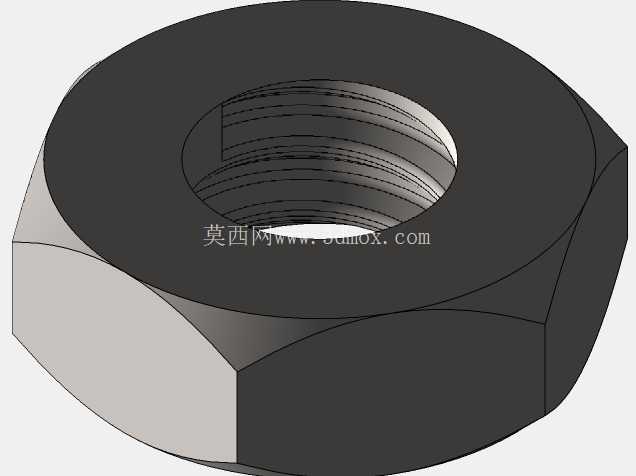

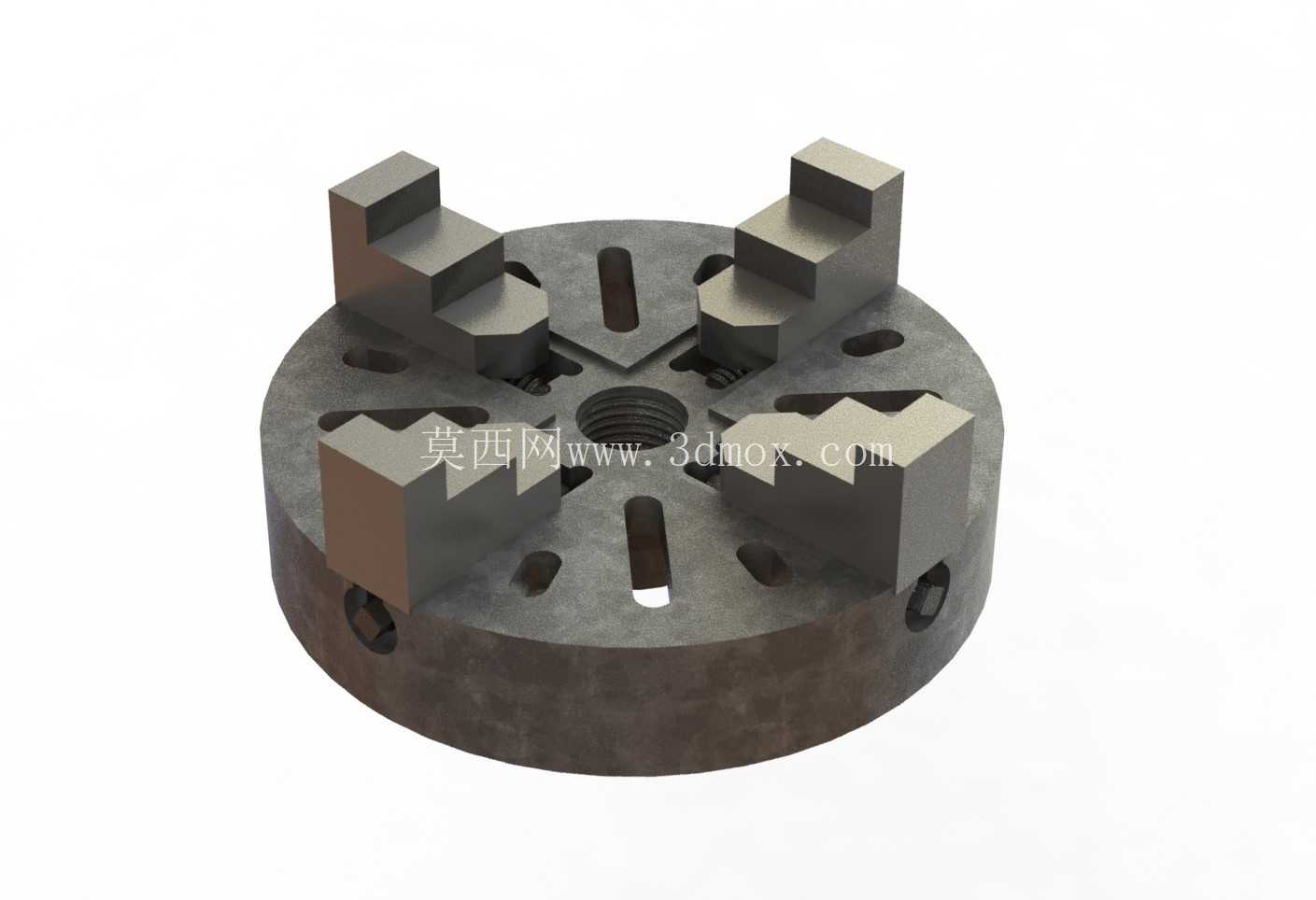

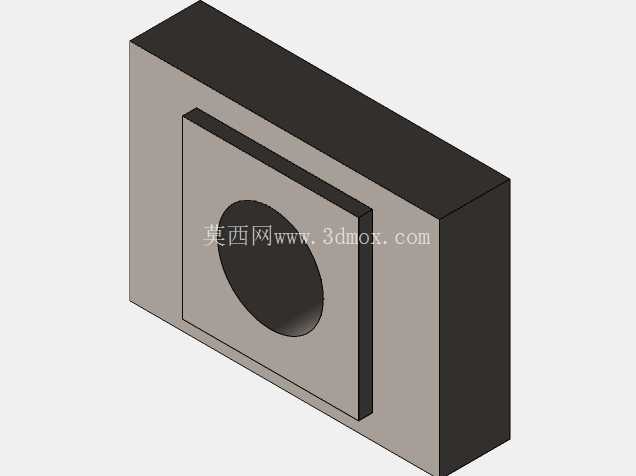

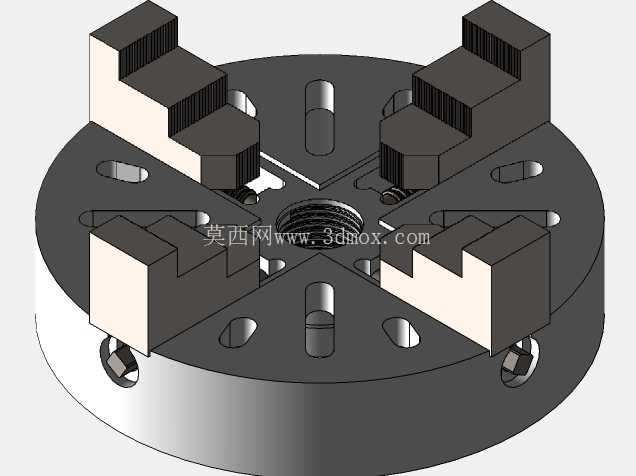

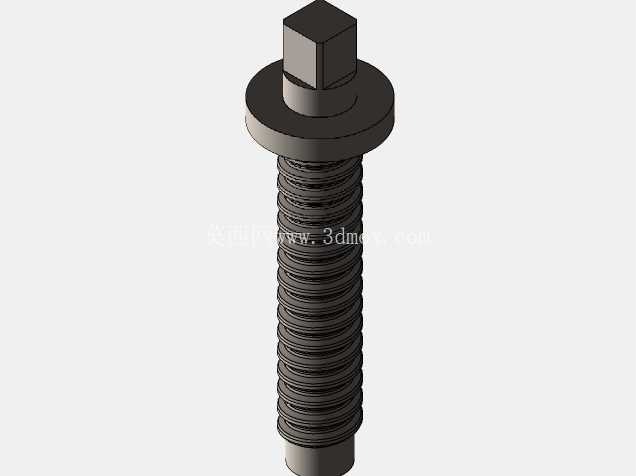

　　在普通车床、内外圆磨床以及分度回转工作台的加工场景里，四爪卡盘是承担异形、非回转体工件装夹定位的核心工装部件，和常见的三爪自定心卡盘不同，这类四爪结构的单爪可独立调整行程，既能装夹对称回转类零件，也能完成偏心件、不规则轮廓毛坯的找正装夹，适配小批量多品种的机加工生产需求。从结构设计逻辑来看，该卡盘采用盘式基体布局，基体上均匀分布四条径向T型槽，四个卡爪分别嵌装在槽内，每个卡爪配套独立的调节螺杆，转动螺杆时可带动对应卡爪沿径向做直线进给，调整单爪的夹持位置，既可以实现四个卡爪同步定心夹持规则圆料、方料，也能通过单独调整各爪位置，完成偏心轴、偏心套、不规则轮廓铸件或锻件的装夹找正，找正精度可根据操作人员的打表调整控制在0.02mm以内，满足半精加工作业的装夹要求。

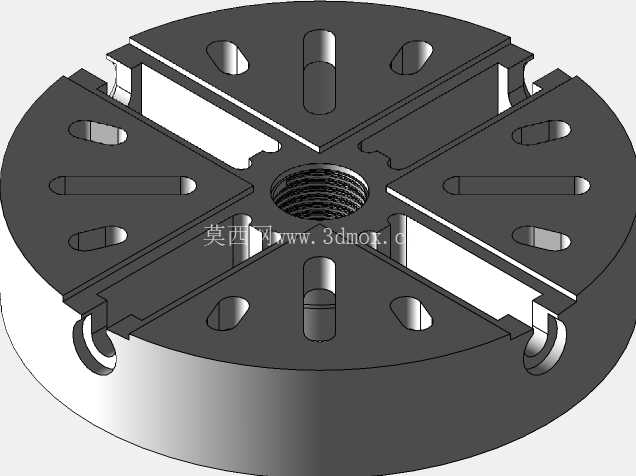

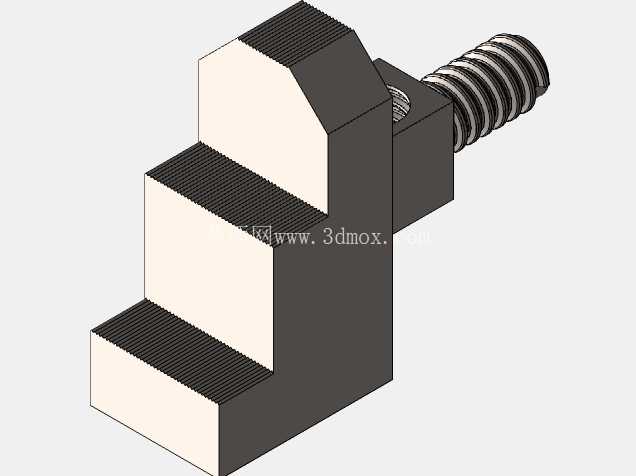

　　卡盘基体中心设置有标准内螺纹连接孔，用于和机床主轴端部的连接法兰配合锁紧，基体端面均匀分布的沉头孔可用于安装软爪、定位块等附加工装，扩展装夹适配范围；基体圆周方向设置的四个锁紧孔，可在卡爪位置调整到位后穿入锁紧螺钉，对卡爪位置进行二次锁止，避免重切削过程中卡爪受切削力冲击发生位移，保障加工过程的装夹刚性。卡爪的夹持面采用阶梯式结构设计，不同高度的夹持台阶可适配不同直径范围的工件，小直径工件可利用内侧台阶夹持，大直径毛坯或盘类零件可利用外侧台阶装夹，单爪的最大径向行程可覆盖从几十毫米到数百毫米的装夹直径区间，适配不同规格的加工工件。

　　从安装边界来看，该卡盘的基体厚度、外径尺寸匹配常规中小型车床的主轴端部安装尺寸，安装时无需额外制作过渡连接盘，可直接通过主轴螺纹和端面定位销完成装配，装配后卡盘端面的径向跳动、端面跳动可通过修刮卡爪基面调整到机床要求的精度范围内。在实际加工场景中，这类四爪卡盘常用来装夹三爪卡盘无法适配的非规则零件，比如方形毛坯、偏心曲轴类零件、不对称的支架类铸件，装夹时可通过百分表打表调整各卡爪的进给量，将工件的加工回转中心调整到和主轴回转中心重合，或是按照工艺要求调整到指定的偏心位置，完成偏心孔、偏心外圆的加工工序。

　　和专用夹具相比，这类通用四爪卡盘的适配性更强，不需要针对特定零件制作专属工装，能大幅缩短小批量加工的生产准备周期，同时卡爪采用合金结构钢制作，夹持面经过淬火处理，硬度可达HRC45以上，长期使用不易发生磨损变形，重复装夹的精度保持性较好。在日常维护中，只需定期清理T型槽内的切屑和切削液残留，在调节螺杆和卡爪配合面涂抹润滑脂，就能保证卡爪调整的顺畅性，避免卡滞或进给间隙过大影响装夹精度。该卡盘的结构设计充分考虑了机加工场景的实际需求，没有多余的冗余结构，所有功能结构都围绕装夹刚性、调整便利性、适配范围三个核心需求展开，四个卡爪的受力点均匀分布在工件圆周方向，装夹方形零件时可实现四个面的同步受力，避免三爪装夹时受力不均导致的工件变形问题，尤其适合薄壁方形零件、不规则焊接件的装夹加工作业。
