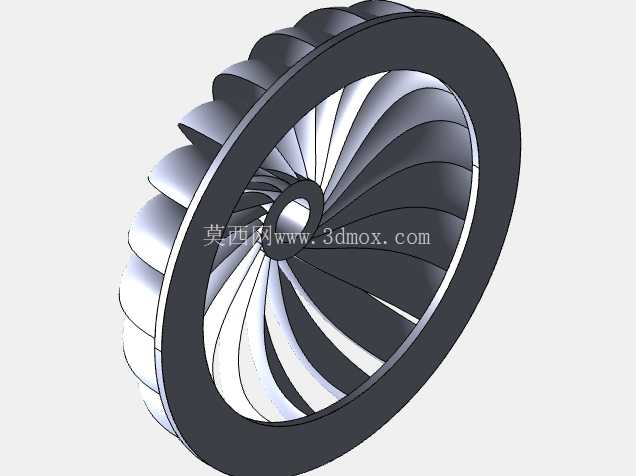

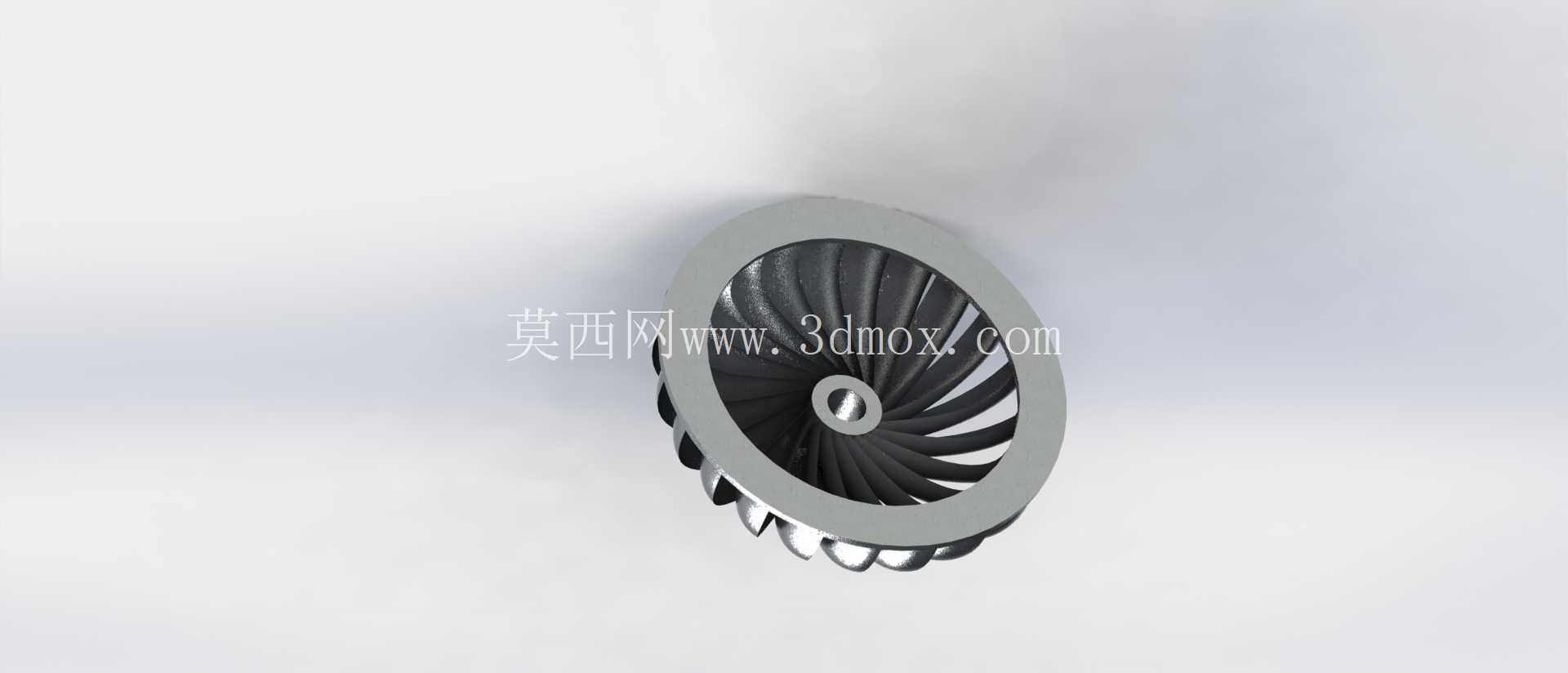

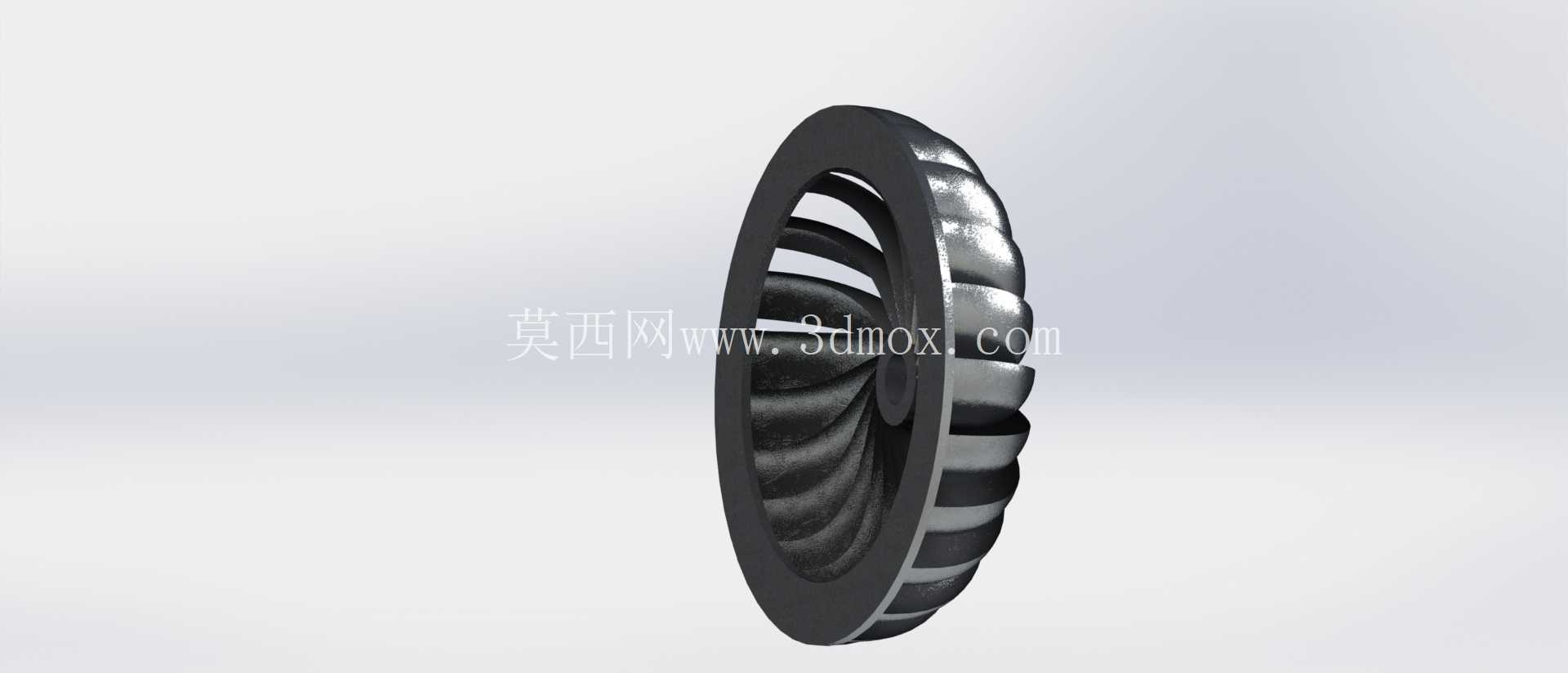

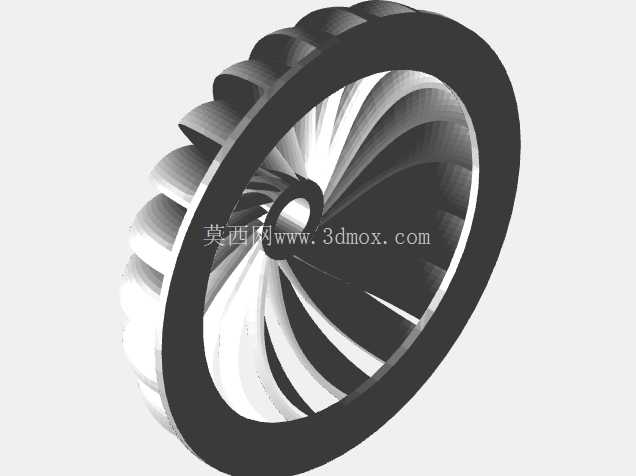

Turgo冲击式水轮机转轮结构设计

　　在小型离网水力发电项目的现场踏勘与设备选型阶段，经常会遇到水头跨度大、枯水期流量波动明显的工况，这类场景下常规的混流式水轮机适配性差，冲击式结构里的Pelton转轮又存在小流量下效率折损过快、多喷嘴安装空间受限的问题，Turgo冲击式转轮的结构设计，恰恰填补了这一工况区间的设备选型空白。从实际运行的边界条件来看，这类转轮的适配水头覆盖15米到300米区间，不需要像混流结构那样配套复杂的蜗壳与导水机构，整体机组的安装占地更小，对山区微型水电、零散径流能源回收的场景适配性极强，甚至可以直接对接山区引水渠的自然落差，不需要修建大规模的蓄水调压设施，大幅降低偏远区域的微水电建设土建成本。

　　从结构功能逻辑上拆解，这款转轮采用斜冲式叶轮流道设计，和Pelton转轮的水斗式结构不同，水流从转轮侧方以倾斜角度切入叶轮流道，在流道内完成两次能量交换后从另一侧排出，单股射流可以同时作用在多个叶片上，不会出现Pelton结构单水斗承接射流时的流量溢出损失，这也是其在部分负载工况下效率曲线更平缓的核心原因——哪怕枯水期流量只有额定值的三成左右，转轮依然能维持较高的能量转换效率，不会出现低负载下的效率陡降。设计阶段需要重点控制叶片的型线曲率，既要保证射流进入流道时无正面撞击损失，也要控制水流在流道内的转向角度，让水流离开转轮时的残余动能尽可能低，同时还要兼顾叶片的结构强度，因为高速射流长期冲击叶片进水边，很容易出现气蚀与磨蚀损伤，尤其是含沙量较高的山溪水源，叶片型线的圆角过渡、壁厚均匀性直接决定了转轮的实际使用寿命。

　　从安装边界的尺寸控制来看，这类Turgo转轮的径向尺寸比同功率等级的Pelton转轮更小，对应的机组主轴长度、机壳内部安装空间都可以同步压缩，对于需要集成在一体化微型水电柜里的项目来说，更小的转轮外径意味着可以把进水喷嘴、转轮、发电机同轴布置在更紧凑的腔体内，减少传动环节的功率损失。设计时需要严格控制转轮的静平衡与动平衡精度，因为这类转轮的额定转速普遍较高，哪怕是几克的不平衡量，在高速运转时都会带来明显的机组振动，长期运行会造成主轴密封磨损、轴承温升过快的问题，所以叶片在圆周方向的分布角度误差、单个叶片的重量偏差都需要控制在极小的公差范围内。另外，转轮与主轴的配合面需要设计可靠的扭矩传递结构，平键配合的话要校核键槽的挤压强度，避免大流量工况下出现键槽剪切失效；如果是锥面配合的结构，要控制锥面的贴合率，保证运转过程中不会出现转轮松动移位的问题。

　　从实际应用的延伸场景来看，这类转轮除了用于常规的微型水电项目，还可以适配在供水管道的余压回收系统里，利用市政供水管网的富余压力驱动转轮带动小型发电机，为管网的监测传感器供电，不需要额外铺设供电线路。设计这类适配场景的转轮时，还要考虑水流通道的过流能力，不能因为转轮的存在造成管网的压损过大影响正常供水，所以叶片的稠密度、流道的通流截面需要做针对性调整，在能量回收效率和管网压损之间找到最优平衡点。和常规的开式水斗结构不同，这款转轮的叶片之间形成的是半封闭流道，不容易被水流里的细小杂物卡滞，减少了日常运维的清理频次，对于无人值守的偏远微水电站点来说，这种结构特性可以大幅降低后期的运维工作量，不需要频繁停机清理进水口与转轮间隙的杂物。在三维建模过程中，叶片型线的构建需要先通过水力计算得到不同截面的翼型坐标，再通过曲面放样形成连续的流道面，之后对叶片与轮盘、轮圈的交接位置做圆角过渡处理，避免应力集中，建模完成后还需要做转动惯量测算，为后续的发电机选型、飞轮匹配提供准确的参数依据，保证整个机组的运转稳定性。
