车辆悬架用螺旋弹簧液压减震结构

　　在乘用车辆、非道路移动机械、轻型电动两轮车的行走系统设计中，减震部件是连接车架与行走轮系的核心承载缓冲单元，直接决定整机行驶平顺性、操控稳定性与核心部件疲劳寿命。本次呈现的减震结构采用螺旋弹簧与阻尼缸同轴集成的布局，是目前民用车辆领域应用覆盖度最高的减震构型，适配从轻型电动自行车、电动摩托车到低速四轮代步车、小型非道路工程巡检车的悬架安装需求。

　　从实际功能落地角度看，该结构的核心作用是在轮系受到路面冲击产生垂向位移时，通过螺旋弹簧将瞬时冲击载荷转化为弹性势能存储并缓慢释放，同时依托阻尼缸内部的液压油节流结构，将弹簧往复回弹的动能转化为热能耗散，避免轮系冲击直接传递至车架造成结构疲劳，同时抑制弹簧持续往复震荡带来的车身姿态失控问题。在常规铺装路面行驶工况下，该结构可过滤90%以上的高频小幅颠簸，降低驾乘人员的疲劳感；在非铺装路面的大冲击工况下，可通过弹簧的大变形行程吸收冲击能量，避免车架连接部位出现应力集中断裂，同时保证轮胎与路面的有效接触面积，提升制动与转向操作的可靠性。

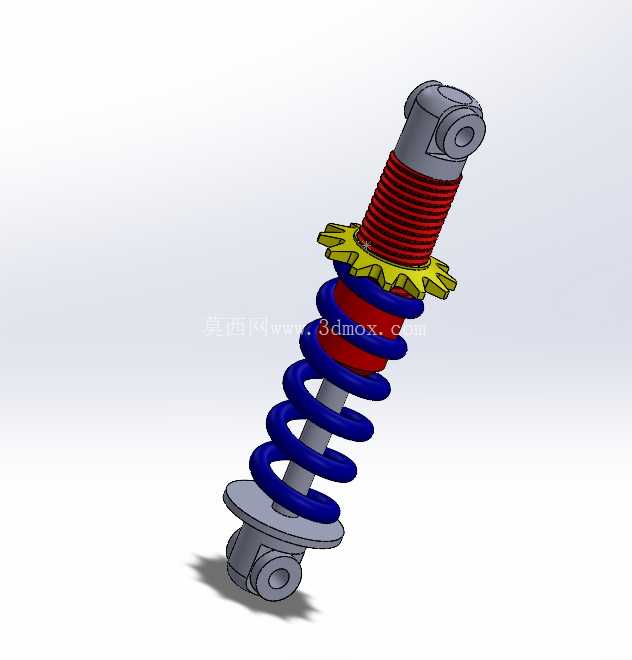

　　设计层面，该结构采用上下吊耳式铰接安装接口，上下连接端均采用带通孔的圆柱吊耳结构，可直接通过销轴与车架、轮系摆臂完成铰接固定，安装过程无需额外设计复杂的转接支架，适配多数现有轻型车辆的悬架安装点位。阻尼缸作为核心承载基体，采用高强度合金钢缸体结构，表面做硬质氧化处理，耐磨性能可满足百万次往复伸缩的使用要求；外部嵌套的螺旋弹簧采用变刚度设计，弹簧靠近上安装座的区段螺距更小、刚度更高，靠近下安装座的区段螺距更大、刚度更低，在小幅颠簸时仅低刚度区段参与变形，保证滤震柔和度，在大冲击载荷下高刚度区段参与承载，避免弹簧压并失效，同时可根据不同载荷需求调整弹簧丝径、有效圈数来匹配不同的整车整备质量。弹簧上下端设置的限位托盘，一方面对弹簧径向位移进行约束，避免伸缩过程中弹簧出现偏磨、脱出问题，另一方面托盘与阻尼缸之间设置有高分子耐磨衬套，降低往复运动过程中的摩擦异响与磨损量。上安装座与弹簧之间设置的黄色调节齿圈，可通过专用工具旋转调整弹簧预紧力，适配不同的整车载荷需求，比如车辆载人载物重量较大时，可旋转齿圈提升弹簧预压缩量，避免车身下沉量过大导致减震打底。

　　从安装边界尺寸来看，该减震结构完全伸展状态下的总长度适配多数轻型车辆的悬架行程要求，上下吊耳的铰接孔直径采用行业通用尺寸规格，可直接匹配标准销轴进行安装；阻尼缸的最大外径、弹簧的最大外径均控制在常规安装空间范围内，不会与周边的车架管材、刹车管线、轮辋结构产生运动干涉。伸缩过程中，阻尼缸的活塞杆表面做镀铬抛光处理，表面粗糙度达到Ra0.8以下，配合双唇口油封结构，可避免液压油渗漏，同时阻挡外部泥沙、灰尘进入缸体内部划伤密封件与缸壁，提升复杂工况下的使用寿命。

　　在三维建模过程中，该结构的所有配合面均按照实际装配公差进行绘制，吊耳铰接孔与销轴的配合采用间隙配合公差，保证铰接转动的灵活性；弹簧与上下托盘的配合采用过渡配合，避免弹簧在托盘内出现径向窜动；阻尼缸的活塞杆与缸筒的配合采用H7/f6的间隙配合，保证伸缩运动顺畅无卡滞。模型完整还原了所有零件的细节特征，包括齿圈的调节齿形、吊耳的倒角结构、弹簧的端部并圈磨平结构，可直接用于悬架系统的运动仿真、干涉检查，也可作为选型参考用于整车悬架的匹配设计，帮助结构设计人员快速完成减震部件的布局校核，缩短整车开发周期。在实际选型应用中，设计人员可根据整车的轴荷分配、期望的悬架固有频率、最大动行程要求，对弹簧刚度、阻尼孔大小、吊耳安装尺寸进行参数化调整，快速适配不同车型的设计需求，无需从零开始进行结构建模，大幅提升设计效率。
