汽车传动用十字轴式万向传动轴结构

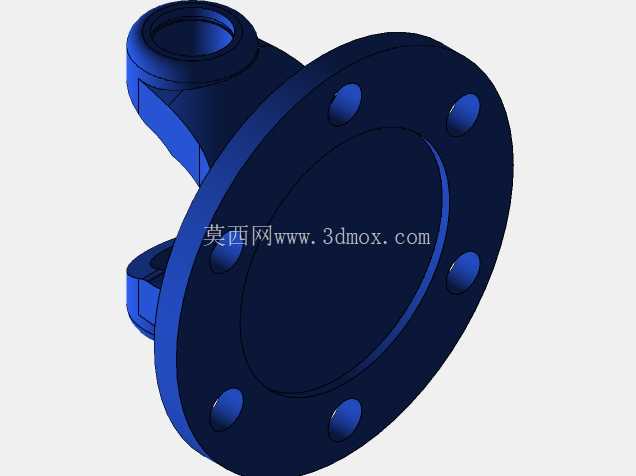

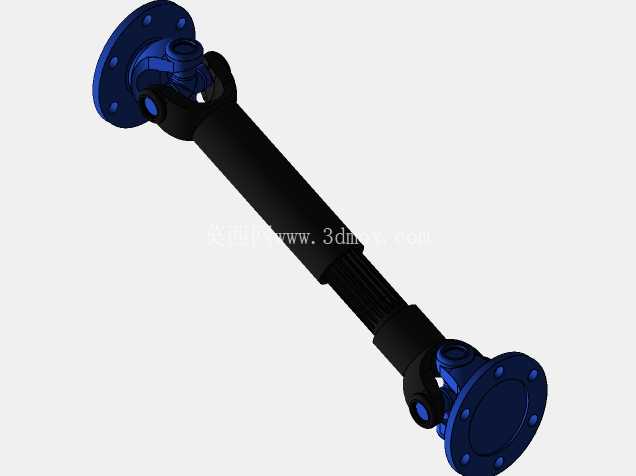

　　在商用车底盘传动、工程机械行走系统、特种作业车辆动力传输场景中，这类带双十字轴万向节的传动轴是补偿安装偏差、传递变角度扭矩的核心部件，区别于固定式联轴器，它能在两端连接法兰存在轴向窜动、角向偏移的工况下稳定传递动力，避免轴系因安装误差或运行形变产生附加载荷。从结构设计逻辑来看，两端的法兰盘采用带定位止口的螺栓连接形式，法兰端面均匀分布的螺栓孔可直接与变速箱输出端、驱动桥输入端的法兰面对接，止口结构能保证装配同轴度，减少高速转动时的偏心振动。

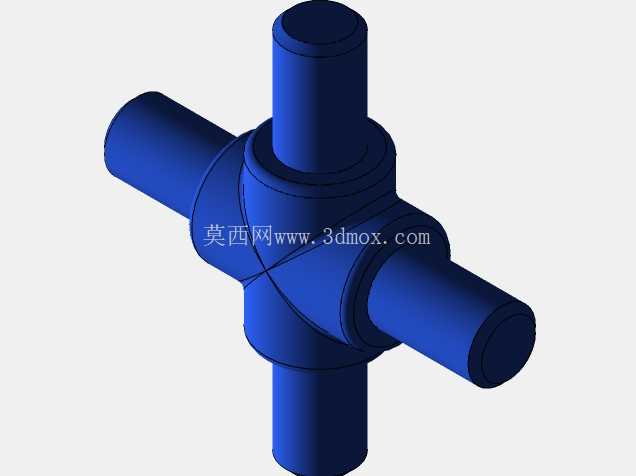

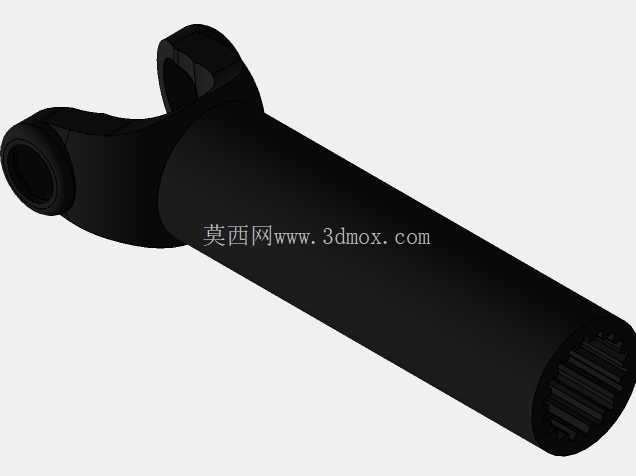

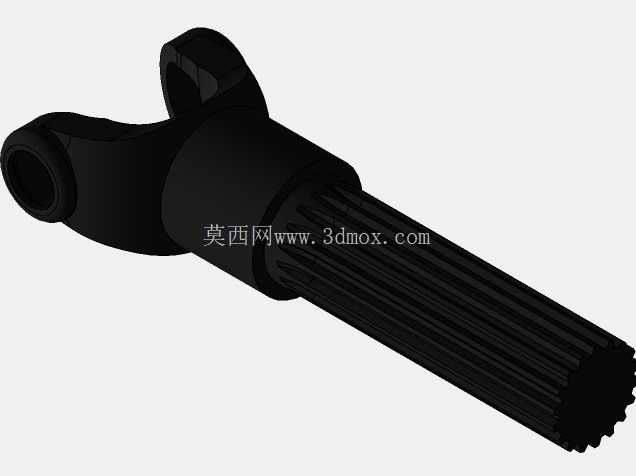

　　两端的十字轴万向节采用滚针轴承支承结构，十字轴的四个轴颈分别与万向节叉的轴承座配合，滚针轴承可降低转动摩擦阻力，同时承受径向与轴向的复合载荷，万向节叉的叉臂采用等强度设计，在保证结构刚度的前提下尽可能降低转动惯量，适配高转速工况下的动平衡要求。中间的轴身分为花键套与花键轴两段可滑移结构，花键采用矩形齿形，配合长度可根据整车布置的轴距变化、悬架跳动带来的轴向位移进行自适应调整，花键配合面设置有防尘密封结构，避免泥沙、粉尘进入配合面造成磨损，延长花键副的使用寿命。从安装边界来看，两端法兰的连接孔位遵循商用车通用传动接口标准，法兰止口直径、螺栓孔分布圆尺寸与主流轻卡、中型工程机械的传动接口匹配，安装时需保证两端万向节的叉耳处于同一相位，避免因相位差造成传动转速波动，引发传动系振动。轴身的外径尺寸根据额定传递扭矩设计，在满足扭转强度的前提下控制轴身壁厚，降低整体重量，同时轴身外圆做了动平衡校正处理，校正时在轴身表面焊接平衡块，保证工作转速范围内的振动幅值控制在允许区间。

　　实际应用中，这类传动轴主要布置在离合器与驱动桥之间，或者分动箱与各驱动桥之间，当车辆行驶在不平路面时，悬架上下跳动会带动驱动桥与变速箱之间的距离、角度发生变化，双万向节结构可补偿角向偏移，中间滑移花键补偿轴向位移，保证动力传递不中断。设计过程中需要重点校核十字轴的接触应力、花键的挤压强度、轴身的扭转刚度，同时要考虑极限工况下的最大扭矩冲击，比如车辆起步、急加速时的瞬时扭矩峰值，需保证各部件的安全系数满足使用要求。万向节的密封结构采用橡胶油封，能防止润滑脂泄漏，同时阻挡外界杂质进入轴承内部，日常维护时可通过注油嘴补充润滑脂，延长部件使用寿命。

　　轴身表面做了发黑防锈处理，法兰与万向节叉部分采用调质处理提升强度，十字轴采用渗碳淬火工艺提升表面硬度与耐磨性，花键部分做了高频淬火处理，保证滑移过程中的耐磨性能。在三维建模过程中，需要严格还原各部件的配合关系，比如十字轴与万向节叉的装配间隙、花键的配合公差、法兰止口的配合精度，同时要模拟不同跳动行程下的传动轴角度变化、轴向滑移量，验证结构在极限偏移位置是否存在运动干涉，保证实际装车后不会出现卡滞、碰撞问题。这类传动轴的长度可根据不同车型的轴距进行调整，中间轴身可通过更换不同长度的管材适配不同的安装距，两端的万向节与法兰结构保持通用化设计，降低生产与维护成本。
