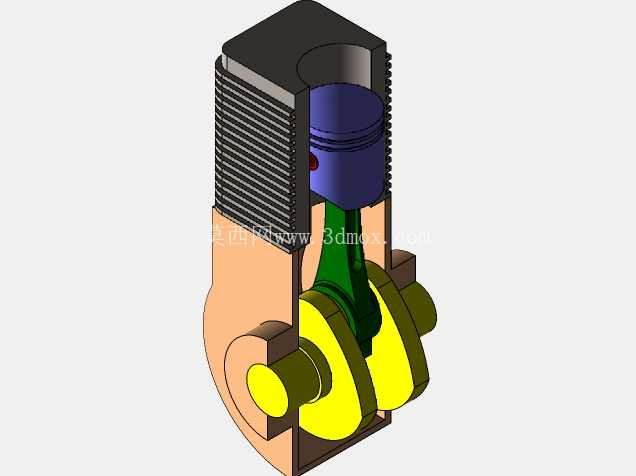

这套结构是汽车内燃机核心的动力转换单元,日常装车场景覆盖绝大多数民用燃油乘用车、轻型商用车的往复式活塞发动机,承担着将燃油燃烧产生的热能转化为曲轴旋转机械能的核心作用,是发动机实现动力输出的关键执行组件。从实际工况来看,活塞顶部直接承接燃烧室爆燃产生的高压燃气推力,通过活塞销将直线往复力传递给连杆,再由连杆带动曲轴完成圆周回转,整套运动副的配合精度直接决定发动机的动力输出效率、运转平顺性与使用寿命。

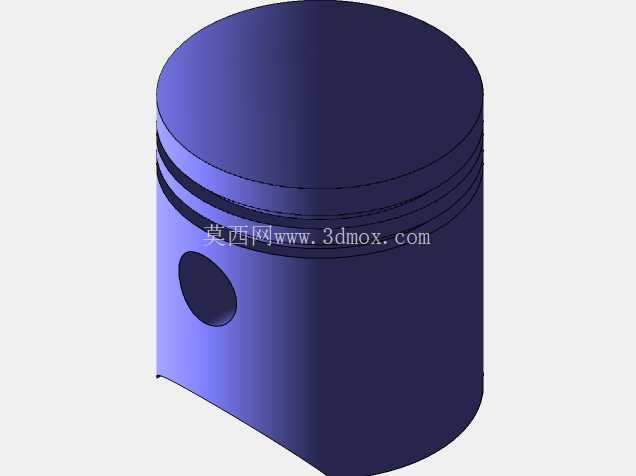

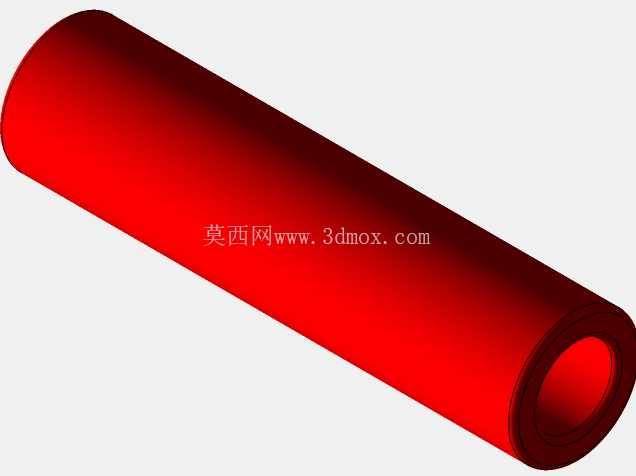

设计过程中首先要匹配对应排量发动机的气缸内径,活塞裙部的椭圆型线设计需要充分考虑热膨胀余量,避免冷态敲缸、热态拉缸的问题,活塞环槽的尺寸精度要适配气环与油环的安装要求,气环负责密封燃烧室高压燃气,油环负责刮除气缸壁多余润滑油,两者的配合间隙需要经过反复校核,既不能间隙过大导致漏气烧机油,也不能间隙过小引发卡滞故障。连杆部分采用变截面工字梁结构,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小发动机高速运转时的惯性力,连杆大小头的孔位同轴度、圆柱度公差要求极高,小头端通过活塞销与活塞连接,大头端采用剖分式结构与曲轴连杆轴颈配合,轴瓦的过盈量、配合间隙需要严格按照发动机润滑系统的油压参数设计,保证运转过程中能形成稳定的油膜承载。

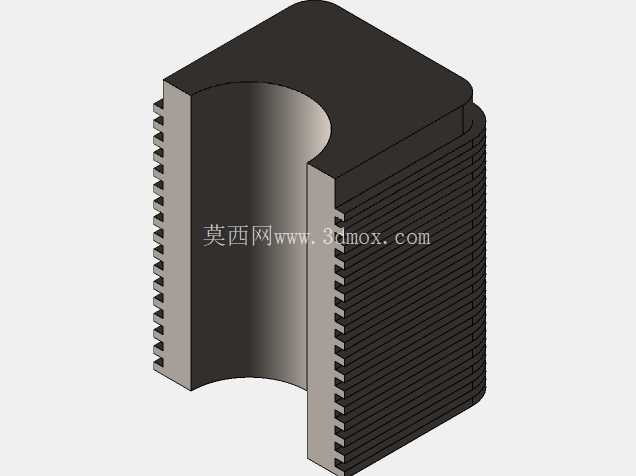

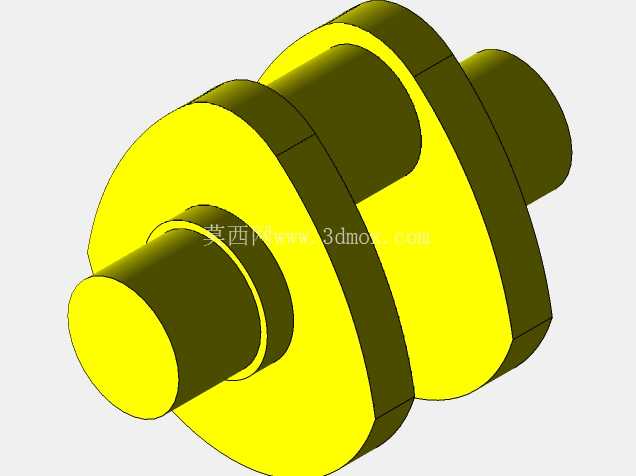

曲轴部分的平衡块设计需要匹配活塞连杆组的往复惯性力与旋转惯性力,通过动平衡校核抵消运转过程中的振动,曲轴主轴颈与连杆轴颈的重叠度设计要兼顾曲轴刚度与轻量化需求,前端可连接正时机构、皮带轮驱动附件,后端连接飞轮输出动力。气缸部分的散热鳍片结构如果是风冷机型则直接承担散热作用,水冷机型则对应缸套外壁的冷却水套空间,内壁的珩磨网纹参数要保证润滑油的存储能力,为活塞环提供良好的润滑条件。
安装边界上,整套机构需要封装在缸体与曲轴箱形成的密闭空间内,活塞上止点位置需要匹配燃烧室的压缩比设计,曲轴的轴向窜动量需要通过止推片控制在合理范围,连杆的运动轨迹不能与缸体、曲轴箱发生干涉,活塞在上止点、下止点位置时,气门的开启行程不能与活塞顶部发生碰撞,需要预留足够的气门避让坑深度。实际建模过程中需要先确定发动机的冲程、缸径参数,再依次推导活塞行程、连杆长度、曲柄半径的匹配关系,通常连杆长度与曲柄半径的比值控制在3到4之间,比值过小会导致活塞侧压力增大加剧缸壁磨损,比值过大则会增加发动机整体高度。各运动副之间的公差配合需要结合使用场景调整,民用经济型发动机偏向可靠性与低成本设计,性能取向的发动机则会适当减小配合间隙,采用更高强度的材质提升高转速下的结构稳定性。整套结构的运动仿真需要验证从怠速到最高转速区间内的运动轨迹,确认所有部件无干涉,受力分析需要覆盖最大爆压工况、最高转速工况下的应力分布,避免出现应力集中导致的部件断裂失效。
