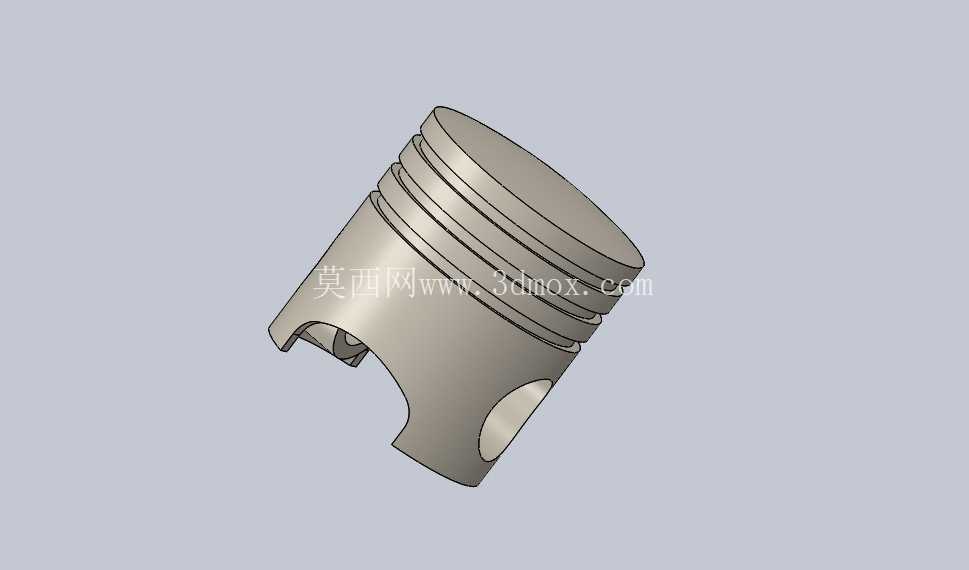

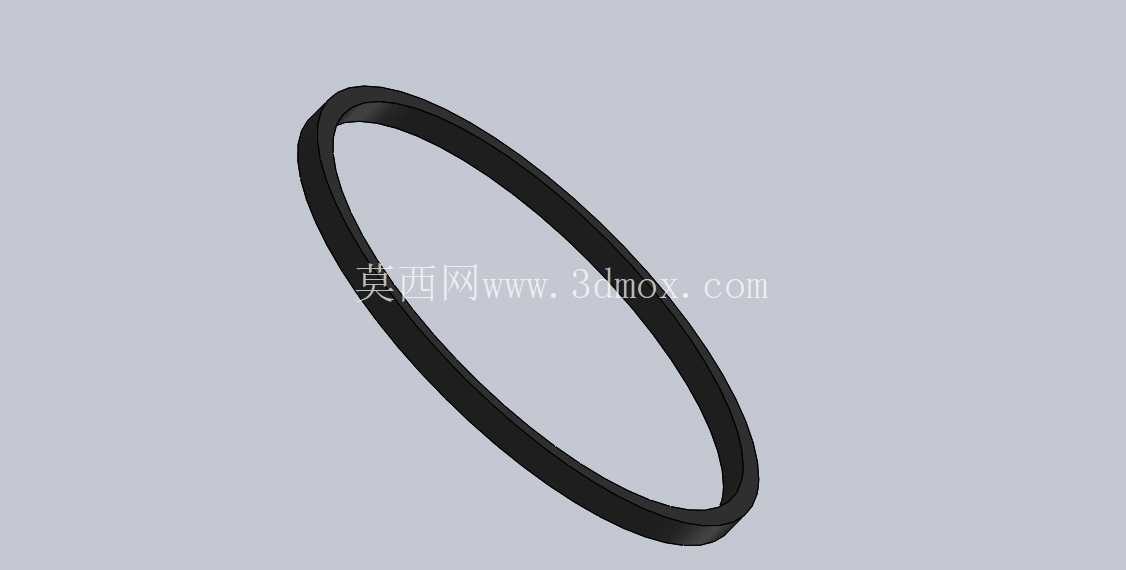

在往复式内燃机的核心做功结构中,活塞组件是直接承接燃烧压力、完成能量转换的核心运动部件,这套三维结构完整还原了量产机型活塞的全部结构特征,覆盖了从顶部燃烧室到裙部导向、销座连接的全部功能区域,可直接用于动力总成结构教学、零部件受力仿真分析、逆向设计参考等场景。从实际装机工况来看,活塞需要在高温高压的燃气冲击下,沿气缸轴线做高速往复运动,最高运动线速度可超过10m/s,同时还要承受交变的机械负荷与热负荷,因此结构设计上的每一处细节都对应明确的功能需求。活塞顶部的型面并非平面结构,而是根据燃烧室匹配需求做了对应凹坑造型,配合缸盖、气门形成完整的燃烧室空间,保证油气混合后的燃烧效率,顶部边缘的环槽区域预留了活塞环的安装位,气环槽与油环槽的宽度、深度都严格按照密封与刮油需求设计,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱,油环则负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧,环槽的定位台阶可以限制活塞环的轴向窜动量,保证高速运动下的密封可靠性。
活塞裙部的型面设计没有采用正圆柱结构,而是做了适配热膨胀的椭圆型面与锥度设计,因为活塞工作时顶部温度远高于裙部,热膨胀量上大下小,常温下的椭圆结构在工作温度达到热平衡后会趋近正圆,既可以避免热态下活塞卡滞在气缸内,又能保证裙部与缸壁的贴合面积足够,起到良好的导向作用,同时裙部的减重凹腔、销座附近的加强筋结构,在保证整体结构强度的前提下尽可能降低了活塞的往复运动质量,减少曲柄连杆机构的往复惯性力,降低发动机运转时的振动水平。

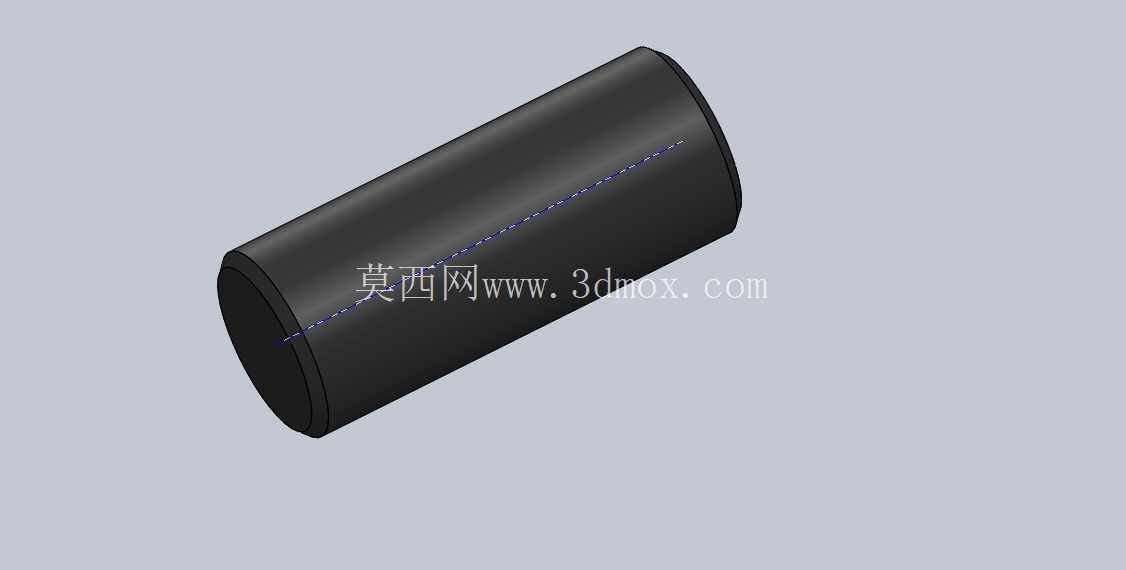

活塞销座的位置经过偏心设计,偏移量根据发动机的做功方向做了匹配,可以缓解活塞在做功冲程换向时对气缸壁的敲击,降低发动机运转的机械噪声,销座内部的安装孔与活塞销采用过渡配合,通过卡簧限制活塞销的轴向窜动,避免销端刮伤气缸壁。从安装边界来看,活塞的外径尺寸与对应排量发动机的气缸内径保持严格的配缸间隙,间隙值根据不同的材质膨胀系数控制在0.02-0.05mm区间,既保证热态下不卡滞,又不会因为间隙过大导致敲缸、密封失效;活塞销孔的中心到活塞顶部的压缩高度尺寸,直接决定了发动机的压缩比参数,建模时严格控制该尺寸的公差带,避免压缩比偏差导致的发动机爆震、动力不足等问题;环槽的轴向尺寸与活塞环的轴向厚度匹配,保证活塞环在槽内有合适的侧隙与背隙,满足密封、导热的需求。
这套模型在结构设计时充分考虑了实际加工的工艺可行性,所有的转角位置都预留了合理的铸造圆角与加工退刀槽,避免应力集中导致的活塞疲劳开裂,裙部的型面数据可以直接导入加工中心用于活塞仿形车削的工装调试,也可以导入有限元分析软件,模拟不同工况下活塞的温度场分布、机械应力变形情况,为活塞的材质选型、结构优化提供基础数据支撑。对于刚接触动力总成设计的工程师而言,这套模型可以直观理解活塞各结构对应的功能逻辑,避免设计中出现结构冗余或者功能缺失的问题,比如很多新手设计时容易忽略裙部的热膨胀型面,直接做成正圆柱结构,装机后很容易出现热态拉缸的故障;还有的会把环槽位置设计得离顶部过近,导致第一环槽温度过高,出现活塞环积碳卡滞、密封失效的问题。在实际的发动机改型开发中,活塞的结构调整是最常用的动力升级手段,通过调整顶部凹坑的容积改变压缩比,调整活塞销的偏移量优化换向敲击,调整裙部的型线改善摩擦损耗,这些调整都需要基于精准的三维模型做仿真验证,再通过样机试验确认效果,这套完整的活塞结构模型可以作为改型设计的基础母版,减少从零开始建模的重复工作量,提升结构设计的效率。
