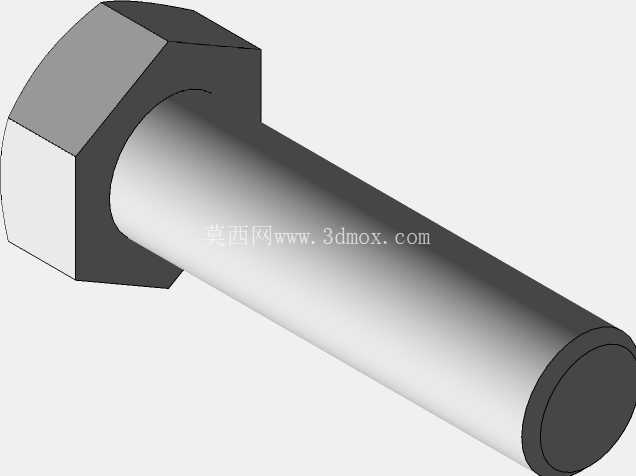

外六角全螺纹螺栓紧固件三维数模

　　外六角螺栓作为机械装配领域应用最广泛的螺纹紧固件之一，其三维数模的精度直接影响整机装配的干涉检查、运动仿真以及后续工程图输出的准确性。从实际工程应用场景来看，这类紧固件覆盖了从普通民用设备机架拼装、工业生产线钢结构连接，到重型工程机械部件紧固、液压阀块安装固定等几乎所有涉及机械装配的领域，不同工况下对螺栓的性能等级、螺纹规格、螺杆长度的选型要求差异极大，而精准的三维模型是结构设计阶段完成装配校验的核心基础。

　　在实际设备运行过程中，外六角螺栓的核心作用是通过螺纹副的旋合产生轴向预紧力，将两个或多个带通孔的被连接件牢牢压紧，实现部件之间的刚性连接，同时可承受一定的轴向拉力与横向剪切力，部分带防松结构的同类型螺栓还可应用于存在持续振动的工况，避免连接松脱失效。本次建模的外六角螺栓采用全螺纹螺杆结构，相比半螺纹螺栓，其螺纹段覆盖整个螺杆长度，可适配不同厚度的被连接件组合，无需严格匹配光杆段长度，在非标设备装配、现场改装等场景下的适配性更强，安装时可通过调整旋入深度灵活控制夹紧厚度，减少因螺栓长度选型不当导致的备件浪费。

　　从设计思路来看，建模过程严格遵循普通螺纹的牙型规范，六角头的对边宽度、对角尺寸、头部厚度均按照公制外六角螺栓的通用尺寸公差要求构建，螺纹部分采用螺旋扫描方式生成真实牙型，而非简化的贴图示意，可直接用于虚拟装配中的螺纹配合干涉检查，避免出现实际装配时螺纹旋合卡滞、头部与安装面贴合不良等问题。建模时特意保留了螺栓头部与螺杆衔接处的圆角过渡特征，该位置是螺栓应力集中的高发区域，实际生产中该圆角的大小直接影响螺栓的疲劳强度，在数模中还原该特征，可帮助结构工程师在做有限元受力分析时获得更贴近实际的应力分布结果，避免因模型简化导致的强度校核偏差。

　　关于外形尺寸与安装边界，该模型的六角头部分可适配对应规格的标准套筒、开口扳手进行拧紧作业，建模时预留了扳手操作的空间边界参考，设计人员在做整机布局时，可直接调用该模型校验安装位置是否有足够的扳手操作空间，避免出现装配完成后螺栓无法拧紧的设计缺陷。螺杆末端做了倒角处理，该特征既方便安装时对准螺纹孔，也可去除末端的加工毛刺，避免螺纹旋入时刮伤内螺纹牙型。安装时需注意，螺栓穿过被连接件通孔后，露出的螺纹长度需满足至少2-3个螺距的要求，保证螺纹旋合深度足够，避免因啮合牙数不足导致螺纹滑牙失效；同时六角头支撑面需与被连接件表面完全贴合，若被连接件表面为非加工面，需搭配平垫圈增大接触面积，避免拧紧时压伤工件表面，也可分散支撑面的压应力。

　　在不同的应用场景下，该类螺栓的选型搭配也有明确的工程要求：用于存在振动的运动部件连接时，需搭配弹簧垫圈或螺纹胶实现防松；用于有防腐要求的户外设备时，需根据环境腐蚀等级选择对应表面处理的螺栓型号；用于高强度连接场景时，需匹配对应性能等级的螺栓与螺母，保证预紧力符合设计要求。三维数模的构建充分还原了螺栓的所有关键装配特征，设计人员可直接将其调入装配体，完成孔位对齐、配合约束添加，快速完成整机的紧固件布局，大幅减少重复建模的工作量，同时统一的标准件模型库也可保证团队协作时所有设计人员调用的紧固件尺寸一致，避免因个人建模尺寸偏差导致的装配错误。
