工业控制按钮盒壳体结构设计

　　这款按钮操作盒壳体主要应用在工业现场的分布式操作点位，常见于生产线旁的工位操作端、小型设备的本地控制单元、检修段的临时操作节点，替代传统的明装按钮开孔安装方式，把操作元件、接线端子全部整合在封闭壳体内，降低现场粉尘、切削液飞溅对电气元件的侵蚀，也能避免工位操作人员误碰裸露接线端子带来的安全隐患。

　　从实际使用场景来看，这类壳体常被用在机床旁的启停控制工位、输送线的急停操作点、小型工装夹具的手动控制端，不需要把按钮直接开孔安装在设备大护板上，能大幅简化设备本体的钣金开孔工序，后期改造加装控制按钮时，也不用改动设备原有护板结构，直接通过壳体背部的安装孔固定在设备支架、墙面或者型材架上即可，适配现场零散控制点位的快速布设需求。

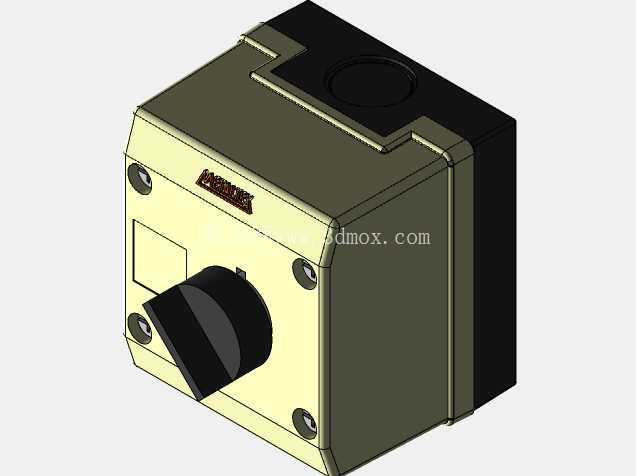

　　壳体采用分体式扣合结构，上盖与底座通过四角的固定螺丝实现锁紧，接缝处做了阶梯止口设计，扣合后能形成弯折的密封路径，减少粉尘和水汽从接缝处渗入壳体内部的概率，满足普通工业车间的防护等级要求。正面预留的旋钮安装位做了沉台处理，安装选择开关或者旋钮时，操作件的法兰面能完全贴合沉台平面，不会出现凸起缝隙，同时沉台的深度刚好匹配常规工业按钮的安装螺纹长度，不需要额外加装垫片调整安装间隙，装配时直接把旋钮从正面插入，背部用锁紧螺母固定即可，装配工序简单，适合批量组装。

　　壳体顶部预留的穿线孔做了圆滑倒角处理，穿入电缆时不会划伤线缆外层绝缘皮，适配常规的塑料电缆防水接头，用户可以根据现场走线方向选择顶部或者侧部的穿线位置，不用额外自行开孔。壳体背部设计了四个嵌入式安装孔，孔位做了沉头设计，固定螺丝拧入后螺丝头不会突出壳体背部，安装时能让壳体完全贴合安装面，不会出现晃动间隙，安装孔的孔距适配常规的电气安装板标准孔位，不管是固定在C型铝型材上还是墙面安装板上，都能直接对位固定，不需要重新打孔适配。

　　从结构设计思路来看，这款壳体优先考虑了现场装配的便捷性，内部预留的接线空间足够容纳常规的接线端子排，不需要额外扩展空间，旋钮安装位的中心高度符合人体工程学操作高度，操作人员站在工位旁伸手就能轻松操作旋钮，不需要过度抬臂或者俯身。壳体的边角做了圆角过渡处理，没有尖锐的直角棱边，避免现场操作人员磕碰受伤，同时圆角结构也能提升壳体的结构强度，减少受外力撞击时出现边角开裂的概率。

　　外形尺寸上，壳体整体为方正立方体结构，占用安装空间小，适合在狭窄的设备间隙处安装，不会和周边的管线、设备部件产生干涉。安装边界方面，除了背部的四个固定孔位外，壳体侧面预留了足够的接线操作空间，打开上盖后不需要把整个壳体从安装位拆下来，就能直接完成内部接线和元件更换，后期维护十分方便。壳体表面做了哑光质感处理，不会在车间照明下产生反光晃眼的情况，长时间操作也不会造成视觉疲劳，正面预留的标识牌粘贴位平整，用户可以根据按钮功能粘贴对应的操作标识，不会因为表面不平整出现标识翘边脱落的问题。

　　在实际选型适配时，这款壳体可以适配直径22mm的常规工业旋钮、急停按钮或者平头按钮，内部空间除了安装按钮本身外，还能容纳2-3位的接线端子，满足单按钮或者双按钮的控制回路接线需求，不需要额外配置大尺寸的接线盒。壳体的材质强度足够承受常规的工业现场碰撞，不会因为日常操作的按压力度出现壳体变形，扣合后的结构紧密，长期使用也不会出现接缝变大的问题，适配大部分普通工业场景的本地操作控制需求。
