便携直插式9V电池充电装置结构设计

　　这款直插式9V电池充电装置，主要面向现场仪表运维、电子调试、户外小型检测设备的电池补能场景设计，解决传统9V叠层电池一次性使用成本高、备用电池携带不便的痛点。日常作业中，万用表、钳形表、烟雾报警器校准仪、小型场强仪这类手持设备普遍采用9V叠层电池供电，外出作业时一旦电池亏电，往往需要翻找备用电池，而这款充电装置可直接插在常规USB供电端口上，搭配可充电9V锂电池即可完成补能，无需额外携带专用充电底座，大幅降低外出作业的配件携带负担。

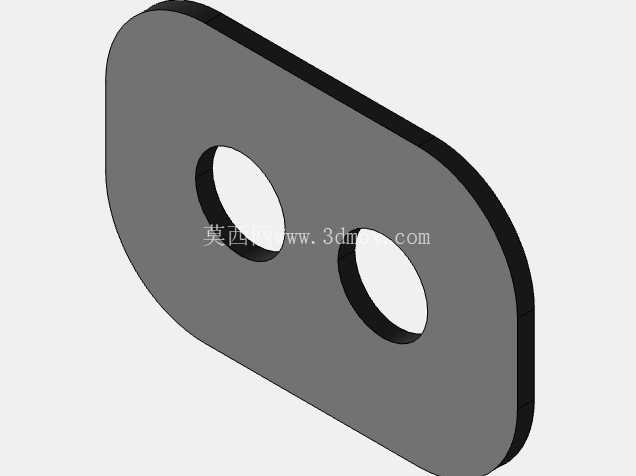

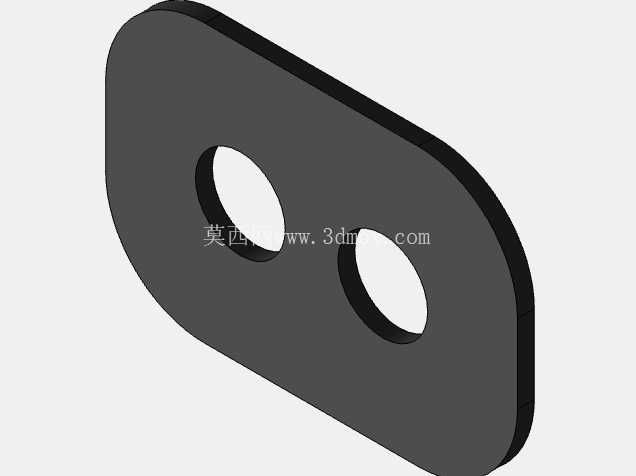

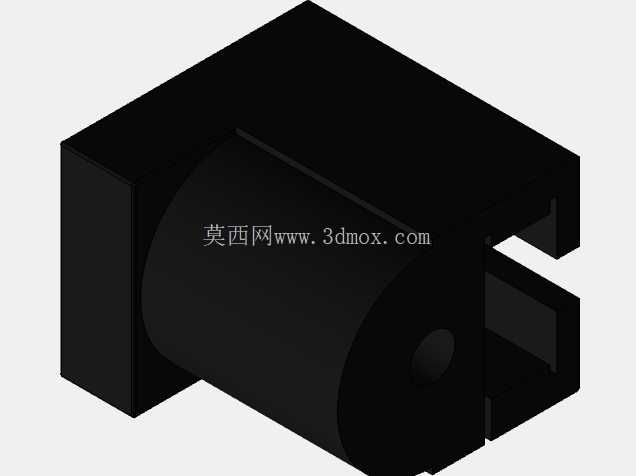

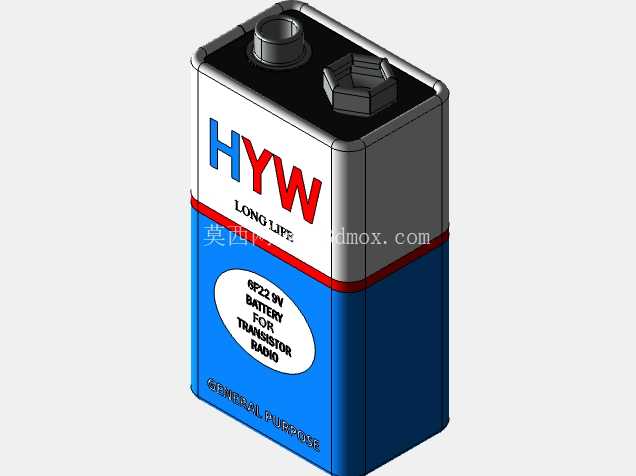

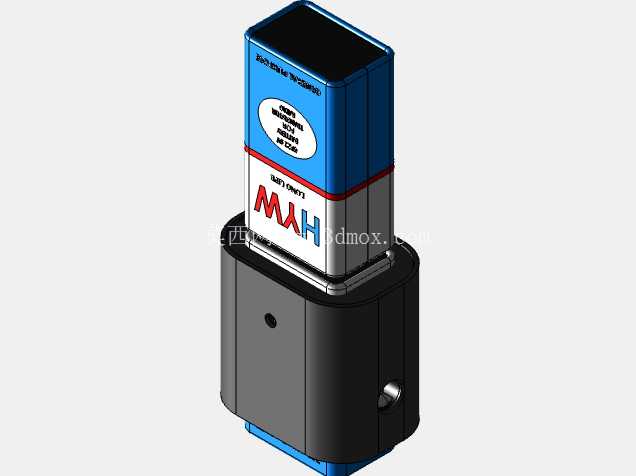

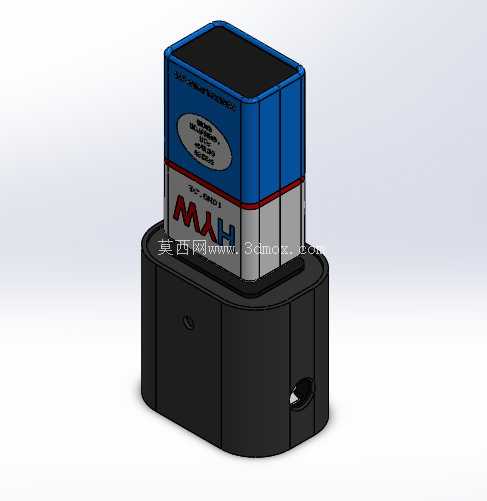

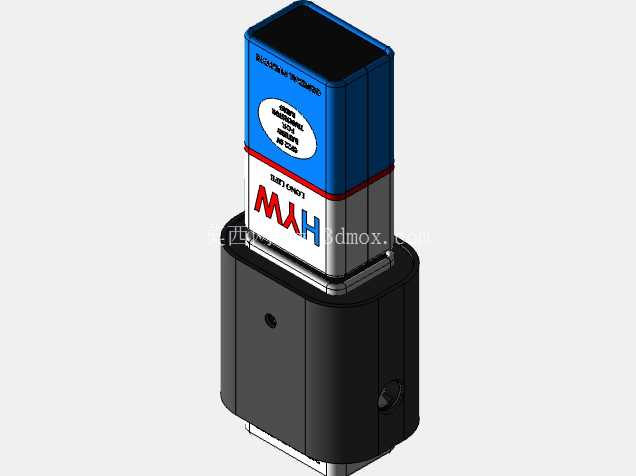

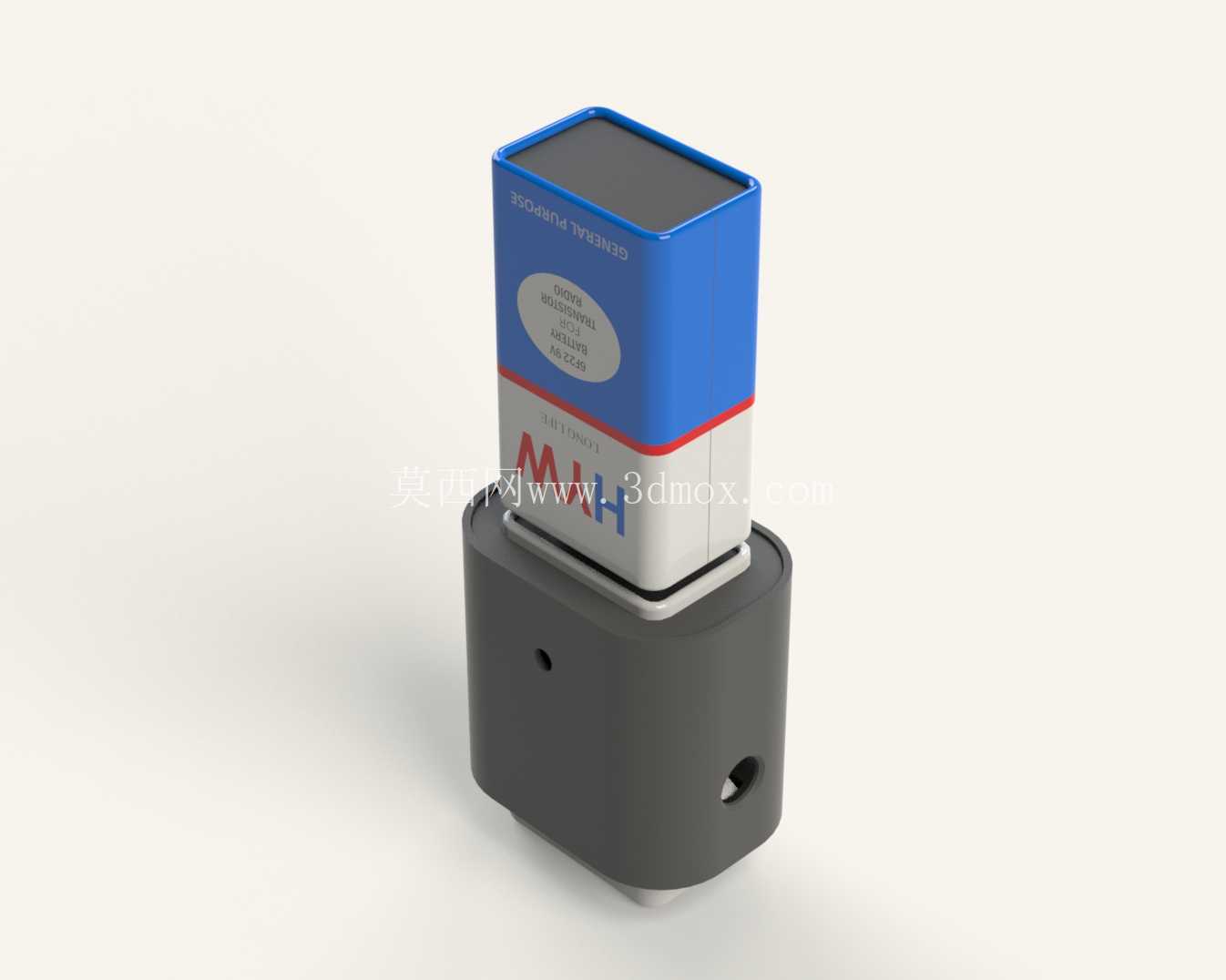

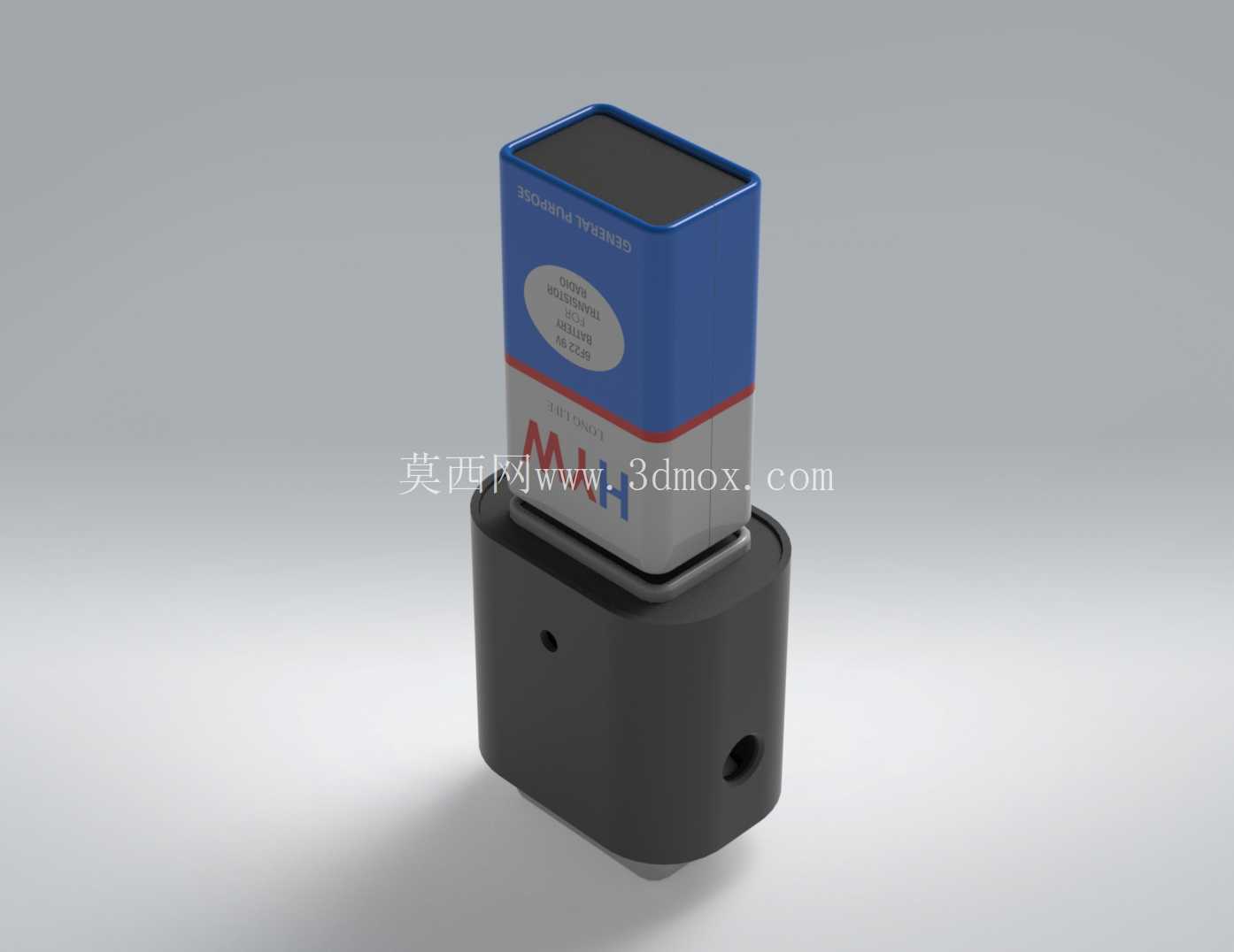

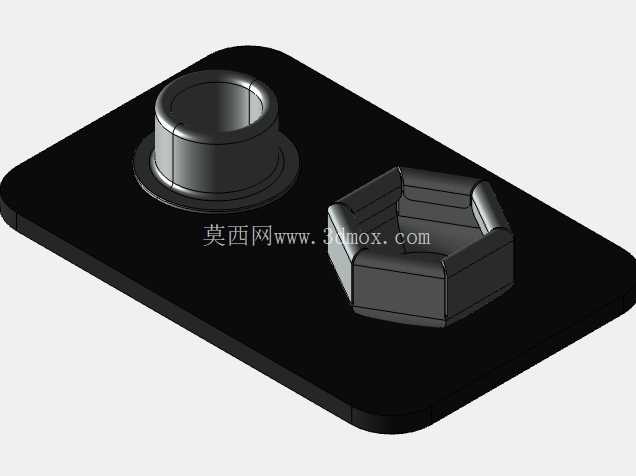

　　从功能特性来看，装置采用直插对位结构，底部预留标准USB公头插接口位，可直接适配常见的USB-A供电输出端口，包括电脑USB口、常规手机充电头、充电宝输出口等通用供电接口，无需额外搭配充电线。上部的电池仓采用与9V叠层电池完全匹配的卡扣对位结构，电池装入时可通过电极触点自动对位，无需区分正反方向的额外标识，靠结构防呆设计避免电极反接损坏充电电路。装置壳体侧面预留了微小的状态指示灯开孔，充电状态下可通过灯光颜色变化反馈充电进度，满电后自动切换涓流补电模式，避免过充损伤电池电芯。

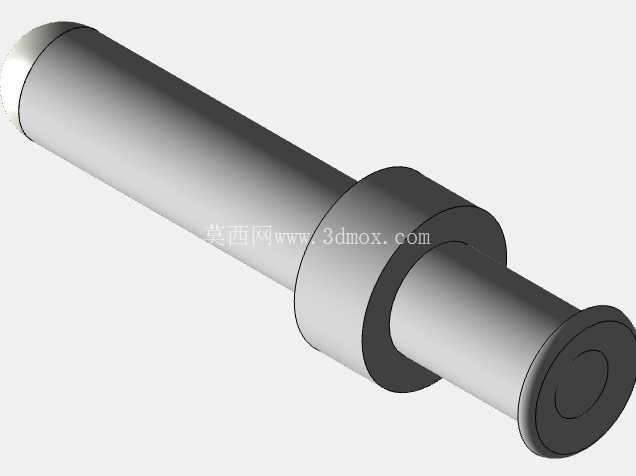

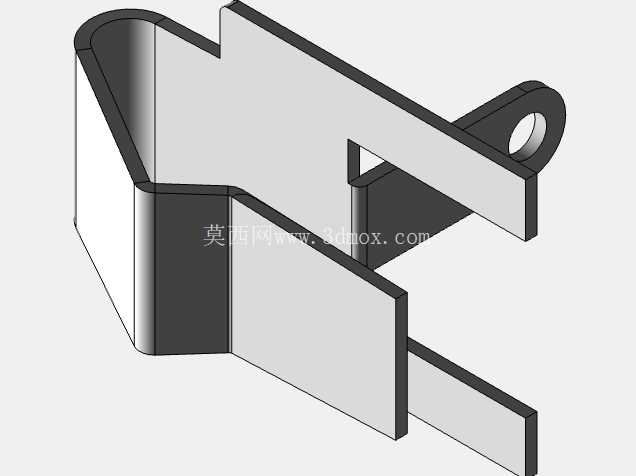

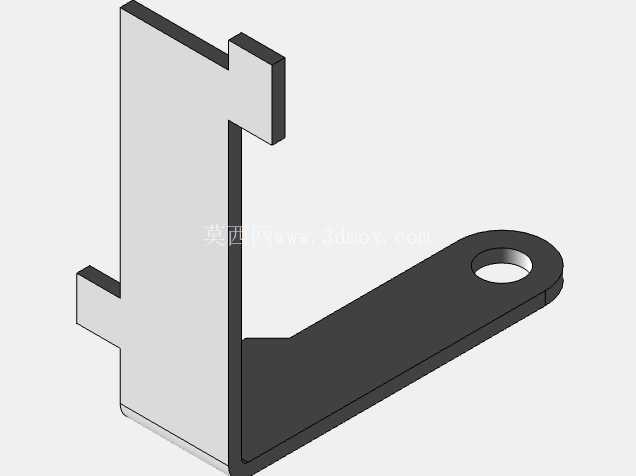

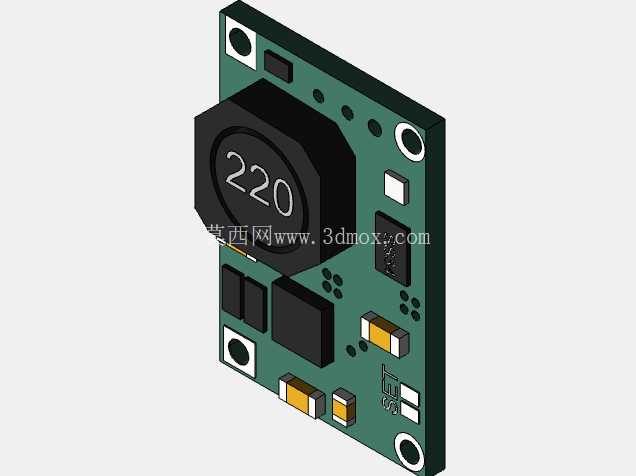

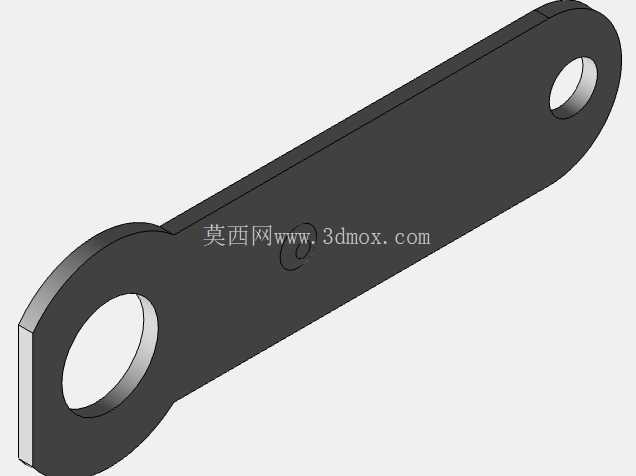

　　设计过程中优先考虑了手持插拔的力学合理性，整体壳体采用圆角过渡设计，插拔时的受力面做了微弧度处理，手指捏持时不会出现硌手的情况，插拔力控制在15N到20N之间，既保证插入后接触可靠不会松脱，又不会因为插拔力过大导致使用时难以拔出。内部结构上，充电电路板采用卧式布局，所有贴片元件均布置在PCB板的单侧，预留足够的爬电距离，高压侧与低压侧之间设置绝缘挡筋，避免USB端的5V输入与电池端的9V输出之间出现击穿风险。电极触点采用弹片式结构，弹片厚度选用0.3mm的磷青铜材质，表面做镀镍处理，保证接触电阻稳定，同时经过500次插拔疲劳测试后仍能保持足够的接触压力，不会出现接触不良的问题。

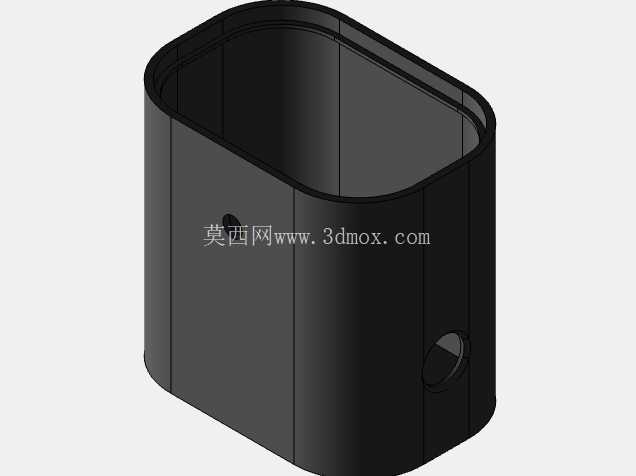

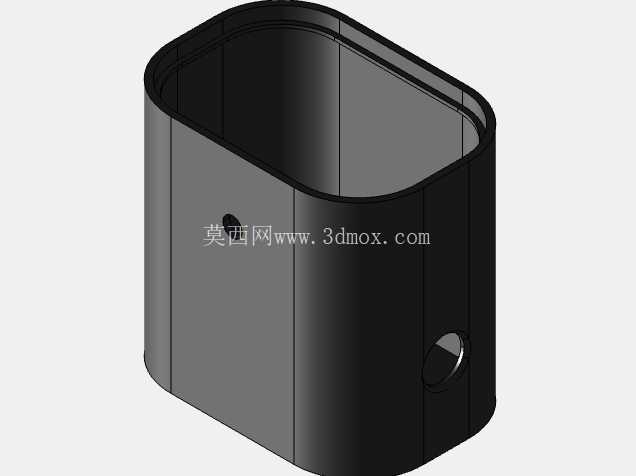

　　外形尺寸与安装边界方面，装置整体的最大外轮廓控制在35mm×25mm×40mm范围内，插入USB端口后，向外伸出的长度不超过38mm，不会遮挡相邻的USB接口，在多口USB插排上使用时，可同时插接多个设备不会出现干涉。电池装入后整体的重心落在USB插接面的中心位置，插在墙面充电头或者充电宝上时，不会因为重心偏置导致插接松脱或者设备歪斜。壳体的合模线设置在侧面的居中位置，上下壳采用卡扣加超声波焊接的方式固定，装配后合模缝隙控制在0.1mm以内，避免日常使用中灰尘、手汗渗入内部电路。壳体表面采用细晒纹处理，既可以避免使用过程中留下指纹划痕，又能增加捏持时的摩擦力，插拔时不易打滑。

　　在实际应用的适配性上，这款充电装置可兼容市面上绝大多数的可充电9V锂电池、镍氢9V叠层电池，内部充电电路可根据电池类型自动切换充电曲线，针对锂电池采用恒流恒压充电模式，针对镍氢电池采用脉冲充电模式，无需手动切换档位。装置的工作温度范围覆盖-10℃到45℃，可满足大部分室内外作业的环境温度要求，低温环境下充电电流自动下调，避免电池析锂影响使用寿命。结构设计时还考虑了跌落防护要求，壳体内部的电路板四周设置了缓冲筋位，从1米高度自由跌落到水泥地面时，电路板不会出现移位，电极弹片不会出现变形，仍可正常使用。
