四缸发动机排气歧管结构设计模型

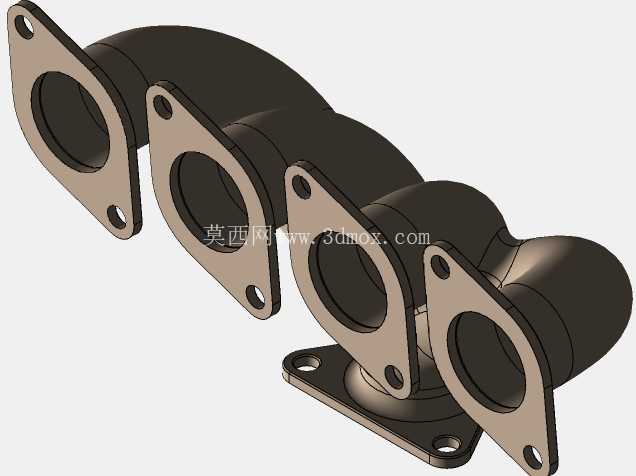

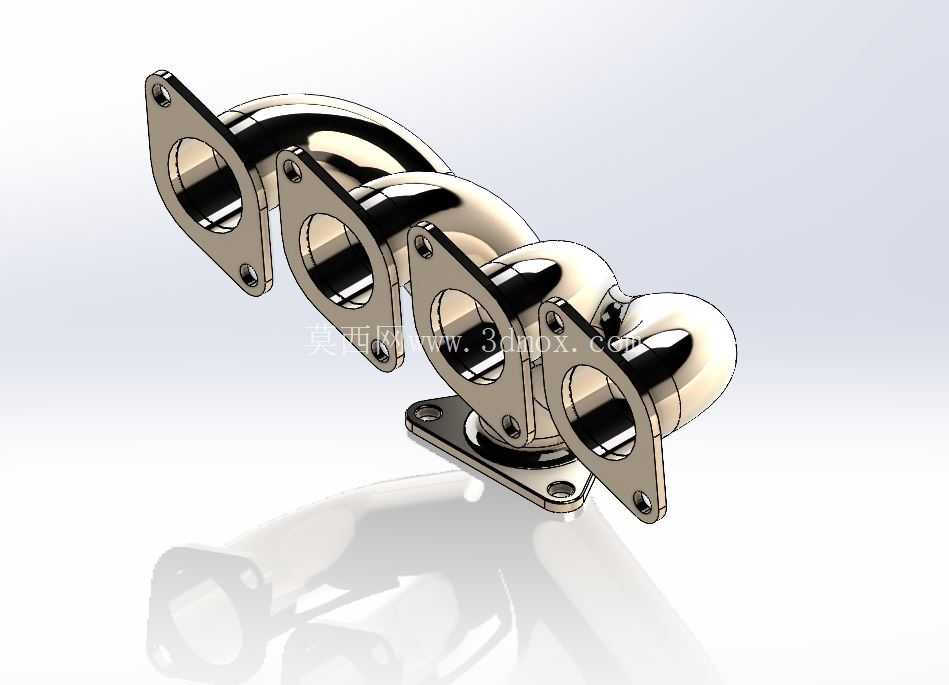

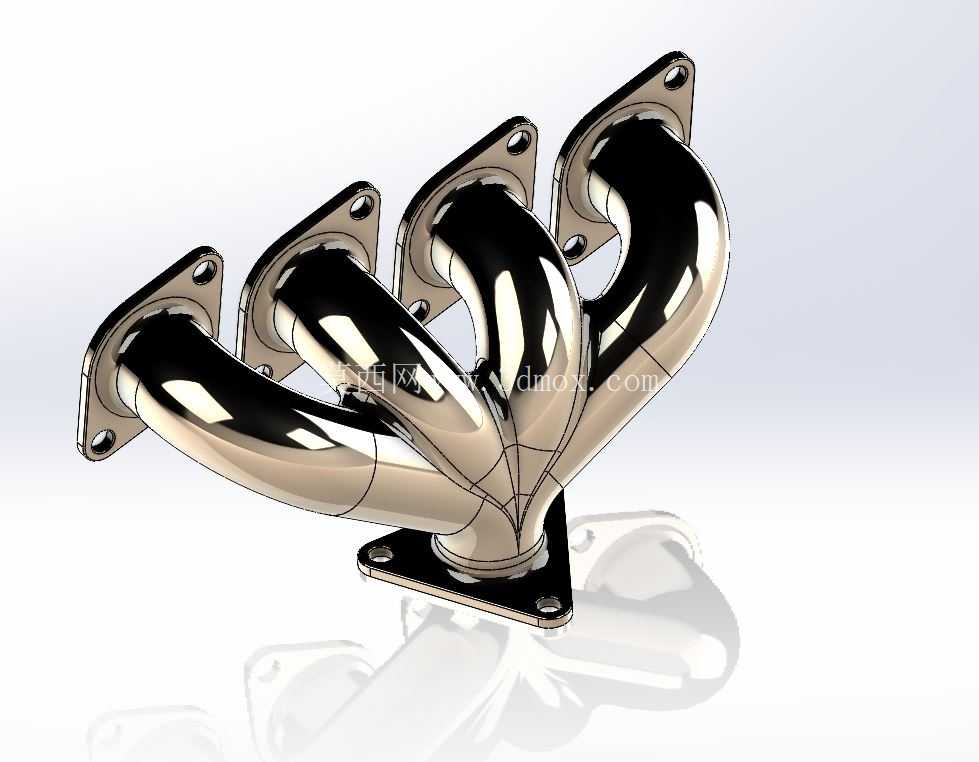

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气均匀性、泵气损失以及排气系统的热负荷分布，是动力总成结构开发中不可忽视的关键零件。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气出口，支管采用等长渐变曲率的弯管设计，从各缸法兰接口出发，以平滑过渡的弯曲路径逐步向中心汇聚，最终汇入底部的总排气出口法兰，整体结构充分考虑了各缸排气脉冲的相互干扰问题，通过支管长度与弯曲角度的匹配设计，尽可能降低各缸排气过程中的背压波动，避免出现排气倒灌、扫气不充分的问题，保障各缸工作状态的一致性。

　　从实际装车应用场景来看，这类排气歧管多用于1.5L-2.5L排量的直列四缸自然吸气或低增压汽油发动机，适配乘用车、轻型商用车的前置前驱或前置后驱动力布局，安装位置位于发动机排气侧，上方紧邻气缸盖排气道，下游通过密封垫片连接三元催化器或涡轮增压器进气端。设计过程中首先需要匹配气缸盖的排气道接口位置，四个进气法兰的螺栓孔位、密封面平面度、接口内径必须与缸盖排气道完全对齐，避免出现安装错位导致的排气泄漏问题，法兰面采用加厚钢板冲压或铸造成型，密封面预留0.1mm以内的平面度公差，配合金属复合密封垫片可满足高温排气工况下的密封要求。

　　支管部分的流道设计全程采用大圆角过渡，没有突变的截面或尖锐转角，管内壁的平滑度直接影响排气气流的通过阻力，建模过程中需要对每一段弯管的曲率半径进行校核，确保曲率半径不小于管路内径的1.5倍，避免气流在弯管处形成涡流造成额外的排气阻力。四个支管的排布充分考虑了发动机舱的安装边界，整体外轮廓避开了发动机悬置、机油滤清器、启动马达等周边附件的安装空间，最外侧支管与周边部件的间隙预留不小于15mm，满足发动机运行过程中的振动位移空间以及热膨胀间隙要求，防止高温工作状态下歧管与周边部件发生干涉。

　　底部的总出口法兰采用标准的螺栓连接结构，法兰厚度根据排气压力工况设计，自然吸气机型法兰厚度不小于8mm，低增压机型适当加厚至10-12mm，螺栓孔位与下游三元催化器的进气接口完全匹配，密封面设计有定位止口，便于装配过程中的快速对中，降低总装工序的操作难度。整个歧管的安装固定点除了四个进气法兰与缸盖连接外，在总出口附近还设计有辅助安装吊耳，通过支架与发动机缸体连接，分担排气系统的重量载荷，避免长期振动工况下法兰连接螺栓出现疲劳断裂的问题。

　　从热负荷设计角度考虑，排气歧管工作过程中直接接触最高可达800-900℃的高温排气，建模时已经预留了充分的热膨胀变形空间，支管的弯曲结构可以吸收部分热变形量，避免热应力集中导致的管路开裂问题，各支管的壁厚设计均匀，过渡区域没有壁厚突变，防止长期高低温循环工况下出现热疲劳损坏。流道截面从进气端到出气端采用逐步收敛的设计，既可以保证各缸排气的顺畅排出，也能够适当提高排气流速，帮助下游三元催化器快速达到起燃温度，降低冷启动阶段的污染物排放。

　　在实际的结构匹配过程中，这类歧管的设计还需要配合发动机的点火顺序进行排气脉冲的相位校核，针对直列四缸常见的1-3-4-2点火顺序，调整各支管的汇入角度，让相邻点火气缸的排气脉冲不会在汇聚处形成正面冲击，进一步降低排气背压，提升发动机的充气效率。整个模型的结构细节完整还原了量产件的所有安装特征，包括法兰螺栓孔、密封面、安装吊耳、管路曲率等关键结构，可直接用于排气系统的布局校核、干涉检查以及后续的工艺开发参考，对于动力总成结构设计、排气系统匹配的相关工程人员来说，能够直接作为结构设计的参考蓝本，缩短前期方案开发的周期。
