多槽V型传动滑轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:932325
  • 多槽V型传动滑轮结构设计

  这类多槽带传动滑轮,在常规工业传动场景里的适配性非常广,从中小型输送线的动力传递、机床辅机的减速传动,到农用机械、轻工设备的动力分流结构中都能见到它的身影,核心作用是通过多根V带的配合,在不额外增大轮体径向尺寸的前提下提升传动负载能力,相比单槽带轮,它能在相同中心距的传动布局里传递更大扭矩,同时多槽结构也能分摊单根皮带的负载,降低单根皮带打滑、疲劳断裂的风险,提升整套传动机构的运行稳定性。

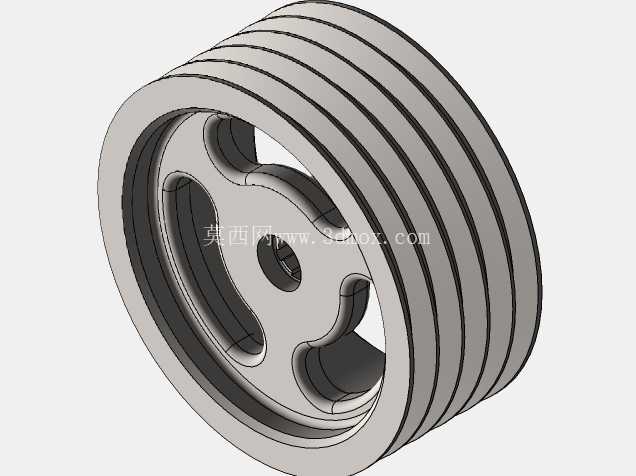

  从结构设计逻辑来看,这个轮体采用了腹板减重的结构形式,没有做成实心轮盘,而是在腹板区域开设了三个对称分布的减重孔,这种设计首先是控制轮体的整体自重,降低传动过程中自身转动带来的惯量损耗,尤其是在启停频次较高的传动场景里,更小的转动惯量能减少电机启动时的冲击负载,也能降低皮带启停瞬间的张紧力波动。三个减重孔采用对称布局,是为了保证轮体的动平衡性能,避免高速转动时因为质量分布不均产生径向跳动,三个孔的轮廓做了圆弧过渡处理,没有尖锐的应力集中角,能避免长期受交变载荷时腹板位置出现疲劳裂纹。轮缘部分的多道V型槽,槽型角度、槽深都匹配标准V带的截面尺寸,槽的侧壁做了合适的粗糙度处理,既能保证和皮带侧面有足够的摩擦力传递扭矩,又不会因为过于粗糙加速皮带的磨损。轮毂部分的中心孔是安装定位的核心基准,孔的尺寸公差按照过渡配合设计,能和传动轴实现可靠的周向定位,配合键槽使用时可以传递额定扭矩,不会出现轮体和轴之间的相对转动。

  在实际安装边界上,这类滑轮的径向尺寸需要匹配传动系统的中心距和传动比要求,轮缘的外径直接决定了带轮的传动比,设计时需要和主动轮的外径做匹配计算,保证输出转速符合设备的运行需求。轴向尺寸上,多槽结构的轮体宽度要和所用皮带的数量、单根皮带的宽度匹配,槽与槽之间的间距要保证皮带运行时不会出现相互摩擦的情况,同时要留出皮带安装、张紧调整的余量。安装时需要保证轮体的端面和传动轴的轴线垂直,偏差过大会导致皮带运行时出现偏磨、掉带的问题,腹板上的减重孔也可以作为安装时的盘车着力点,方便调整轮体的周向位置来对齐键槽。

  从实际使用的功能特性来说,这种结构的滑轮相比实心轮,减重效果能达到30%以上,同时腹板的结构强度完全能满足额定负载下的传动需求,不会出现轮体变形的问题。轮槽的加工精度直接影响皮带的使用寿命,设计时槽的截面轮廓需要和选用的V带型号完全匹配,槽底留有合适的间隙,避免皮带底部和槽底接触导致摩擦力不足,传动打滑。在一些有轻度腐蚀或者粉尘较多的工况里,这类滑轮一般会采用铸铁材质加工,表面做防锈处理,既能保证足够的强度和耐磨性,也能适应相对恶劣的工作环境。在传动系统布局时,还要考虑滑轮的包角大小,多槽结构因为传递扭矩大,更要保证小带轮的包角不低于标准要求,避免负载增大时出现打滑丢转的情况。另外,轮体的动平衡等级需要根据运行转速做对应调校,转速越高的场景,动平衡精度要求越高,避免高速转动时产生振动,影响轴承和传动轴的使用寿命。
